Запальний горн агломераційної машини

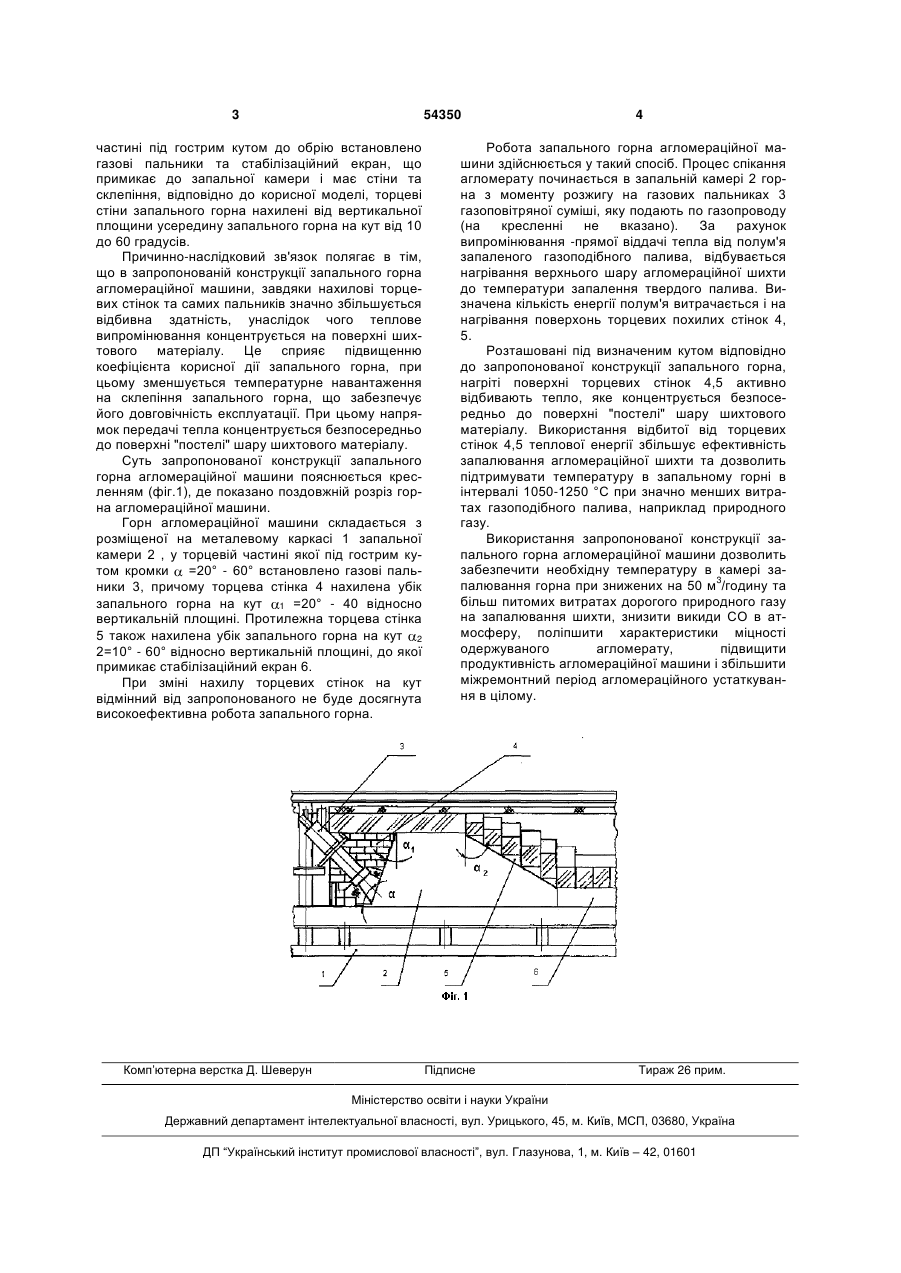

Запальний горн агломераційної машини, що містить запальну камеру, розміщену на металевому каркасі, і має стіни, склепіння та встановлені газові пальники в її торцевій частині під гострим кутом до кромки, а також стабілізаційний екран, що примикає до неї, і має стіни та склепіння, який відрізняється тим, що торцеві стіни запального горна нахилені від вертикальної площини усередину горна на кут від 10 до 60 градусів. (19) (21) u201004194 (22) 12.04.2010 (24) 10.11.2010 (46) 10.11.2010, Бюл.№ 21, 2010 р. (72) БОЙКО ВОЛОДИМИР СЕМЕНОВИЧ, МАТВІЄНКО СЕРГІЙ АНАТОЛІЙОВИЧ, СИРОТА ВОЛОДИМИР ІЛЛІЧ, СТРУТИНСЬКИЙ В'ЯЧЕСЛАВ АНАТОЛІЙОВИЧ, ХРОМУШИН БОРИС ВОЛОДИМИРОВИЧ, КОРЖИК СЕРГІЙ МИКОЛАЙОВИЧ 3 54350 частині під гострим кутом до обрію встановлено газові пальники та стабілізаційний екран, що примикає до запальної камери і має стіни та склепіння, відповідно до корисної моделі, торцеві стіни запального горна нахилені від вертикальної площини усередину запального горна на кут від 10 до 60 градусів. Причинно-наслідковий зв'язок полягає в тім, що в запропонованій конструкції запального горна агломераційної машини, завдяки нахилові торцевих стінок та самих пальників значно збільшується відбивна здатність, унаслідок чого теплове випромінювання концентрується на поверхні шихтового матеріалу. Це сприяє підвищенню коефіцієнта корисної дії запального горна, при цьому зменшується температурне навантаження на склепіння запального горна, що забезпечує його довговічність експлуатації. При цьому напрямок передачі тепла концентрується безпосередньо до поверхні "постелі" шару шихтового матеріалу. Суть запропонованої конструкції запального горна агломераційної машини пояснюється кресленням (фіг.1), де показано поздовжній розріз горна агломераційної машини. Горн агломераційної машини складається з розміщеної на металевому каркасі 1 запальної камери 2 , у торцевій частині якої під гострим кутом кромки =20° - 60° встановлено газові пальники 3, причому торцева стінка 4 нахилена убік запального горна на кут 1 =20° - 40 відносно вертикальній площині. Протилежна торцева стінка 5 також нахилена убік запального горна на кут 2 2=10° - 60° відносно вертикальній площині, до якої примикає стабілізаційний екран 6. При зміні нахилу торцевих стінок на кут відмінний від запропонованого не буде досягнута високоефективна робота запального горна. Комп’ютерна верстка Д. Шеверун 4 Робота запального горна агломераційної машини здійснюється у такий спосіб. Процес спікання агломерату починається в запальній камері 2 горна з моменту розжигу на газових пальниках 3 газоповітряної суміші, яку подають по газопроводу (на кресленні не вказано). За рахунок випромінювання -прямої віддачі тепла від полум'я запаленого газоподібного палива, відбувається нагрівання верхнього шару агломераційної шихти до температури запалення твердого палива. Визначена кількість енергії полум'я витрачається і на нагрівання поверхонь торцевих похилих стінок 4, 5. Розташовані під визначеним кутом відповідно до запропонованої конструкції запального горна, нагріті поверхні торцевих стінок 4,5 активно відбивають тепло, яке концентрується безпосередньо до поверхні "постелі" шару шихтового матеріалу. Використання відбитої від торцевих стінок 4,5 теплової енергії збільшує ефективність запалювання агломераційної шихти та дозволить підтримувати температуру в запальному горні в інтервалі 1050-1250 °С при значно менших витратах газоподібного палива, наприклад природного газу. Використання запропонованої конструкції запального горна агломераційної машини дозволить забезпечити необхідну температуру в камері запалювання горна при знижених на 50 м3/годину та більш питомих витратах дорогого природного газу на запалювання шихти, знизити викиди СО в атмосферу, поліпшити характеристики міцності одержуваного агломерату, підвищити продуктивність агломераційної машини і збільшити міжремонтний період агломераційного устаткування в цілому. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
