Дверне полотно

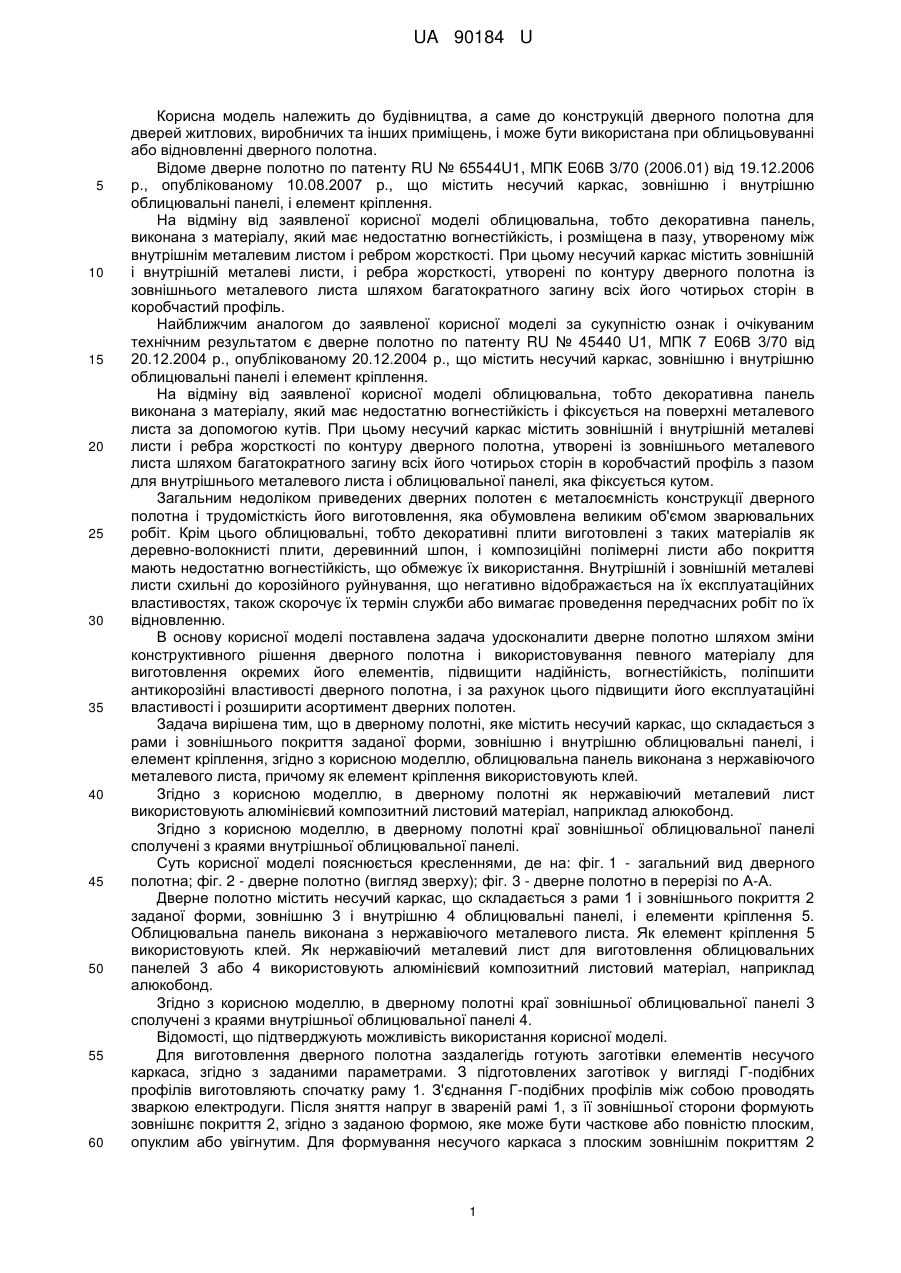

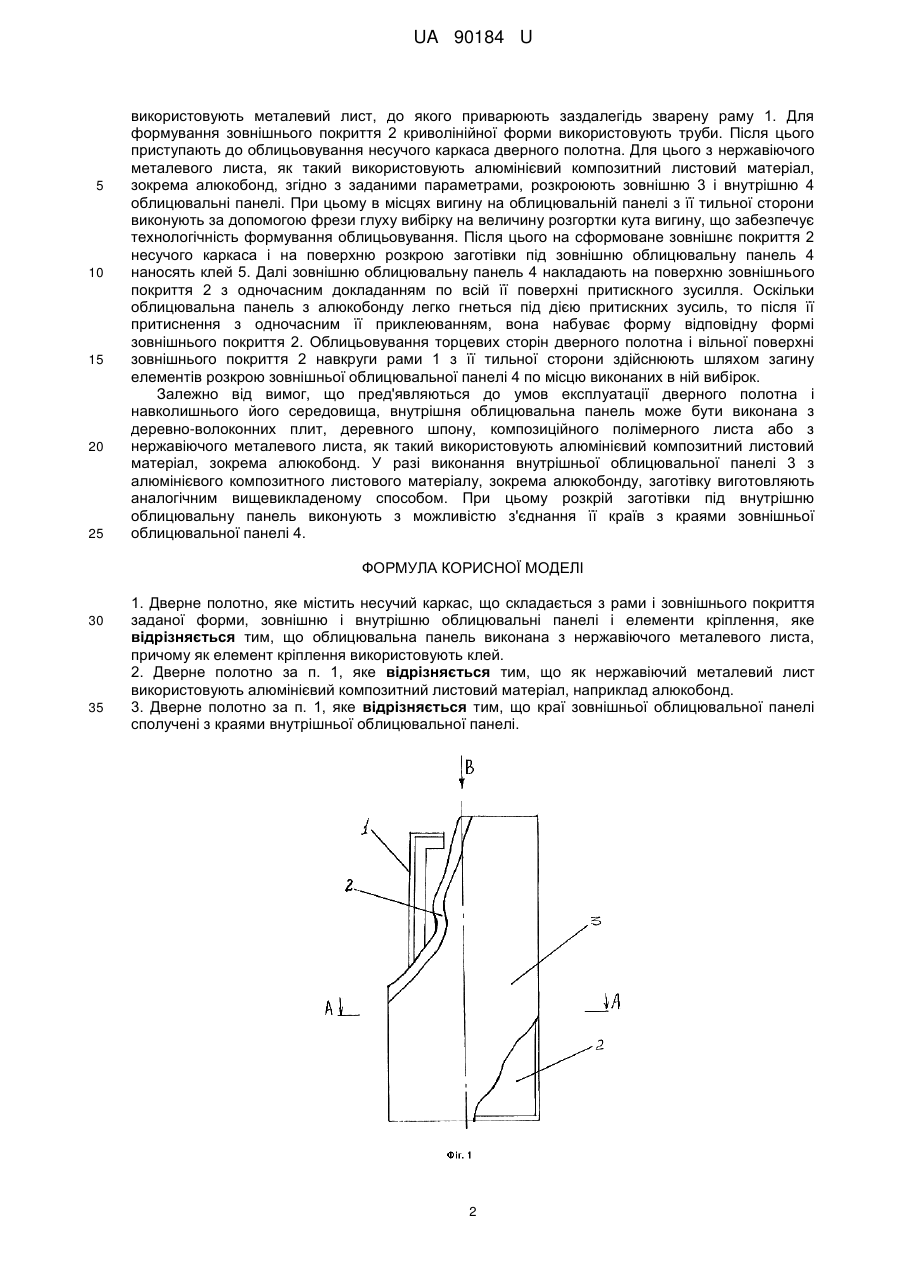

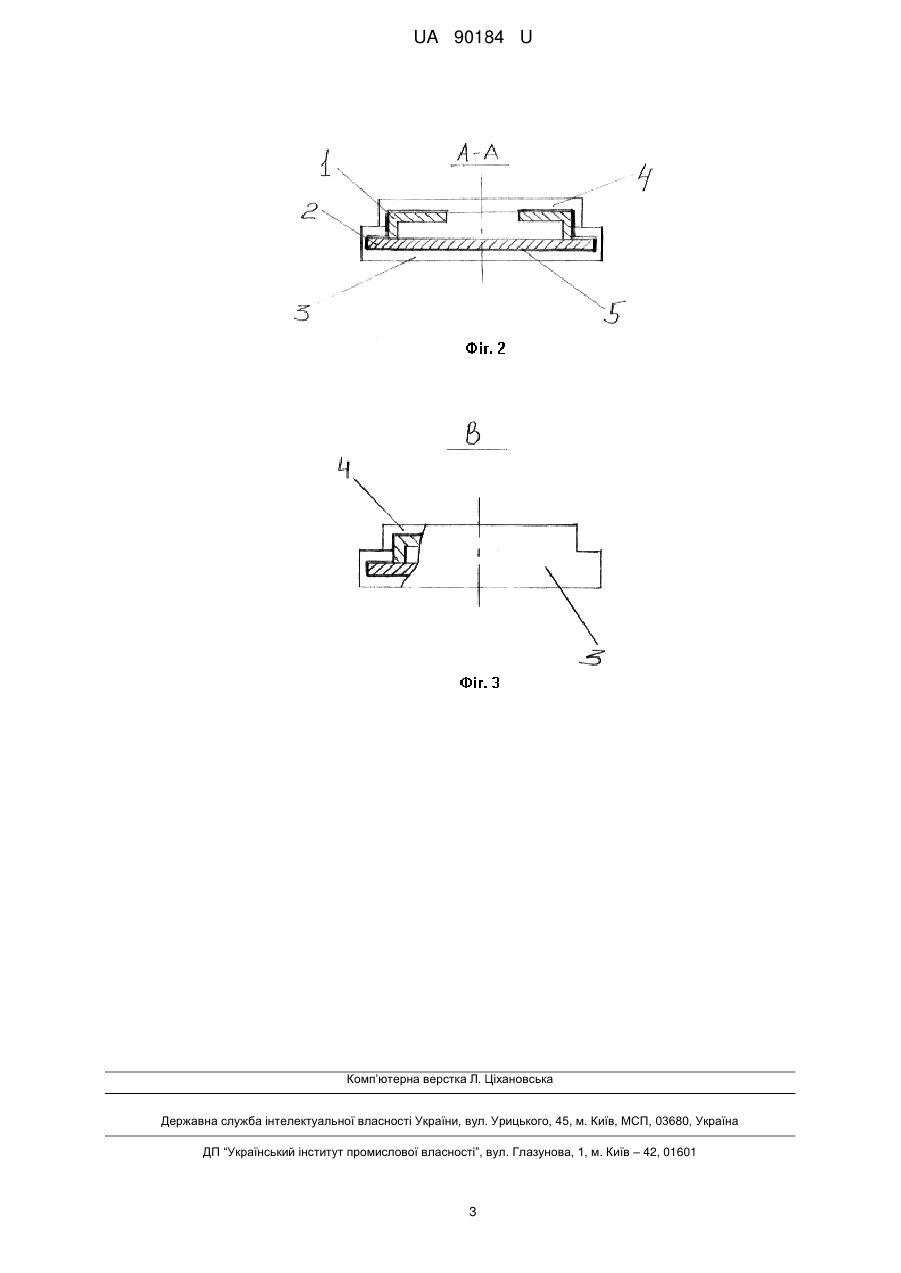

Реферат: Дверне полотно містить несучий каркас, що складається з рами і зовнішнього покриття заданої форми, зовнішню і внутрішню облицювальні панелі і елементи кріплення. Облицювальна панель виконана з нержавіючого металевого листа. Як елемент кріплення використовують клей. UA 90184 U (54) ДВЕРНЕ ПОЛОТНО UA 90184 U UA 90184 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, а саме до конструкцій дверного полотна для дверей житлових, виробничих та інших приміщень, і може бути використана при облицьовуванні або відновленні дверного полотна. Відоме дверне полотно по патенту RU № 65544U1, МПК Е06В 3/70 (2006.01) від 19.12.2006 р., опублікованому 10.08.2007 р., що містить несучий каркас, зовнішню і внутрішню облицювальні панелі, і елемент кріплення. На відміну від заявленої корисної моделі облицювальна, тобто декоративна панель, виконана з матеріалу, який має недостатню вогнестійкість, і розміщена в пазу, утвореному між внутрішнім металевим листом і ребром жорсткості. При цьому несучий каркас містить зовнішній і внутрішній металеві листи, і ребра жорсткості, утворені по контуру дверного полотна із зовнішнього металевого листа шляхом багатократного загину всіх його чотирьох сторін в коробчастий профіль. Найближчим аналогом до заявленої корисної моделі за сукупністю ознак і очікуваним технічним результатом є дверне полотно по патенту RU № 45440 U1, МПК 7 Е06В 3/70 від 20.12.2004 р., опублікованому 20.12.2004 р., що містить несучий каркас, зовнішню і внутрішню облицювальні панелі і елемент кріплення. На відміну від заявленої корисної моделі облицювальна, тобто декоративна панель виконана з матеріалу, який має недостатню вогнестійкість і фіксується на поверхні металевого листа за допомогою кутів. При цьому несучий каркас містить зовнішній і внутрішній металеві листи і ребра жорсткості по контуру дверного полотна, утворені із зовнішнього металевого листа шляхом багатократного загину всіх його чотирьох сторін в коробчастий профіль з пазом для внутрішнього металевого листа і облицювальної панелі, яка фіксується кутом. Загальним недоліком приведених дверних полотен є металоємність конструкції дверного полотна і трудомісткість його виготовлення, яка обумовлена великим об'ємом зварювальних робіт. Крім цього облицювальні, тобто декоративні плити виготовлені з таких матеріалів як деревно-волокнисті плити, деревинний шпон, і композиційні полімерні листи або покриття мають недостатню вогнестійкість, що обмежує їх використання. Внутрішній і зовнішній металеві листи схильні до корозійного руйнування, що негативно відображається на їх експлуатаційних властивостях, також скорочує їх термін служби або вимагає проведення передчасних робіт по їх відновленню. В основу корисної моделі поставлена задача удосконалити дверне полотно шляхом зміни конструктивного рішення дверного полотна і використовування певного матеріалу для виготовлення окремих його елементів, підвищити надійність, вогнестійкість, поліпшити антикорозійні властивості дверного полотна, і за рахунок цього підвищити його експлуатаційні властивості і розширити асортимент дверних полотен. Задача вирішена тим, що в дверному полотні, яке містить несучий каркас, що складається з рами і зовнішнього покриття заданої форми, зовнішню і внутрішню облицювальні панелі, і елемент кріплення, згідно з корисною моделлю, облицювальна панель виконана з нержавіючого металевого листа, причому як елемент кріплення використовують клей. Згідно з корисною моделлю, в дверному полотні як нержавіючий металевий лист використовують алюмінієвий композитний листовий матеріал, наприклад алюкобонд. Згідно з корисною моделлю, в дверному полотні краї зовнішньої облицювальної панелі сполучені з краями внутрішньої облицювальної панелі. Суть корисної моделі пояснюється кресленнями, де на: фіг. 1 - загальний вид дверного полотна; фіг. 2 - дверне полотно (вигляд зверху); фіг. 3 - дверне полотно в перерізі по А-А. Дверне полотно містить несучий каркас, що складається з рами 1 і зовнішнього покриття 2 заданої форми, зовнішню 3 і внутрішню 4 облицювальні панелі, і елементи кріплення 5. Облицювальна панель виконана з нержавіючого металевого листа. Як елемент кріплення 5 використовують клей. Як нержавіючий металевий лист для виготовлення облицювальних панелей 3 або 4 використовують алюмінієвий композитний листовий матеріал, наприклад алюкобонд. Згідно з корисною моделлю, в дверному полотні краї зовнішньої облицювальної панелі 3 сполучені з краями внутрішньої облицювальної панелі 4. Відомості, що підтверджують можливість використання корисної моделі. Для виготовлення дверного полотна заздалегідь готують заготівки елементів несучого каркаса, згідно з заданими параметрами. З підготовлених заготівок у вигляді Г-подібних профілів виготовляють спочатку раму 1. З'єднання Г-подібних профілів між собою проводять зваркою електродуги. Після зняття напруг в звареній рамі 1, з її зовнішньої сторони формують зовнішнє покриття 2, згідно з заданою формою, яке може бути часткове або повністю плоским, опуклим або увігнутим. Для формування несучого каркаса з плоским зовнішнім покриттям 2 1 UA 90184 U 5 10 15 20 25 використовують металевий лист, до якого приварюють заздалегідь зварену раму 1. Для формування зовнішнього покриття 2 криволінійної форми використовують труби. Після цього приступають до облицьовування несучого каркаса дверного полотна. Для цього з нержавіючого металевого листа, як такий використовують алюмінієвий композитний листовий матеріал, зокрема алюкобонд, згідно з заданими параметрами, розкроюють зовнішню 3 і внутрішню 4 облицювальні панелі. При цьому в місцях вигину на облицювальній панелі з її тильної сторони виконують за допомогою фрези глуху вибірку на величину розгортки кута вигину, що забезпечує технологічність формування облицьовування. Після цього на сформоване зовнішнє покриття 2 несучого каркаса і на поверхню розкрою заготівки під зовнішню облицювальну панель 4 наносять клей 5. Далі зовнішню облицювальну панель 4 накладають на поверхню зовнішнього покриття 2 з одночасним докладанням по всій її поверхні притискного зусилля. Оскільки облицювальна панель з алюкобонду легко гнеться під дією притискних зусиль, то після її притиснення з одночасним її приклеюванням, вона набуває форму відповідну формі зовнішнього покриття 2. Облицьовування торцевих сторін дверного полотна і вільної поверхні зовнішнього покриття 2 навкруги рами 1 з її тильної сторони здійснюють шляхом загину елементів розкрою зовнішньої облицювальної панелі 4 по місцю виконаних в ній вибірок. Залежно від вимог, що пред'являються до умов експлуатації дверного полотна і навколишнього його середовища, внутрішня облицювальна панель може бути виконана з деревно-волоконних плит, деревного шпону, композиційного полімерного листа або з нержавіючого металевого листа, як такий використовують алюмінієвий композитний листовий матеріал, зокрема алюкобонд. У разі виконання внутрішньої облицювальної панелі 3 з алюмінієвого композитного листового матеріалу, зокрема алюкобонду, заготівку виготовляють аналогічним вищевикладеному способом. При цьому розкрій заготівки під внутрішню облицювальну панель виконують з можливістю з'єднання її країв з краями зовнішньої облицювальної панелі 4. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 1. Дверне полотно, яке містить несучий каркас, що складається з рами і зовнішнього покриття заданої форми, зовнішню і внутрішню облицювальні панелі і елементи кріплення, яке відрізняється тим, що облицювальна панель виконана з нержавіючого металевого листа, причому як елемент кріплення використовують клей. 2. Дверне полотно за п. 1, яке відрізняється тим, що як нержавіючий металевий лист використовують алюмінієвий композитний листовий матеріал, наприклад алюкобонд. 3. Дверне полотно за п. 1, яке відрізняється тим, що краї зовнішньої облицювальної панелі сполучені з краями внутрішньої облицювальної панелі. 2 UA 90184 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
