Валок валкової дробарки

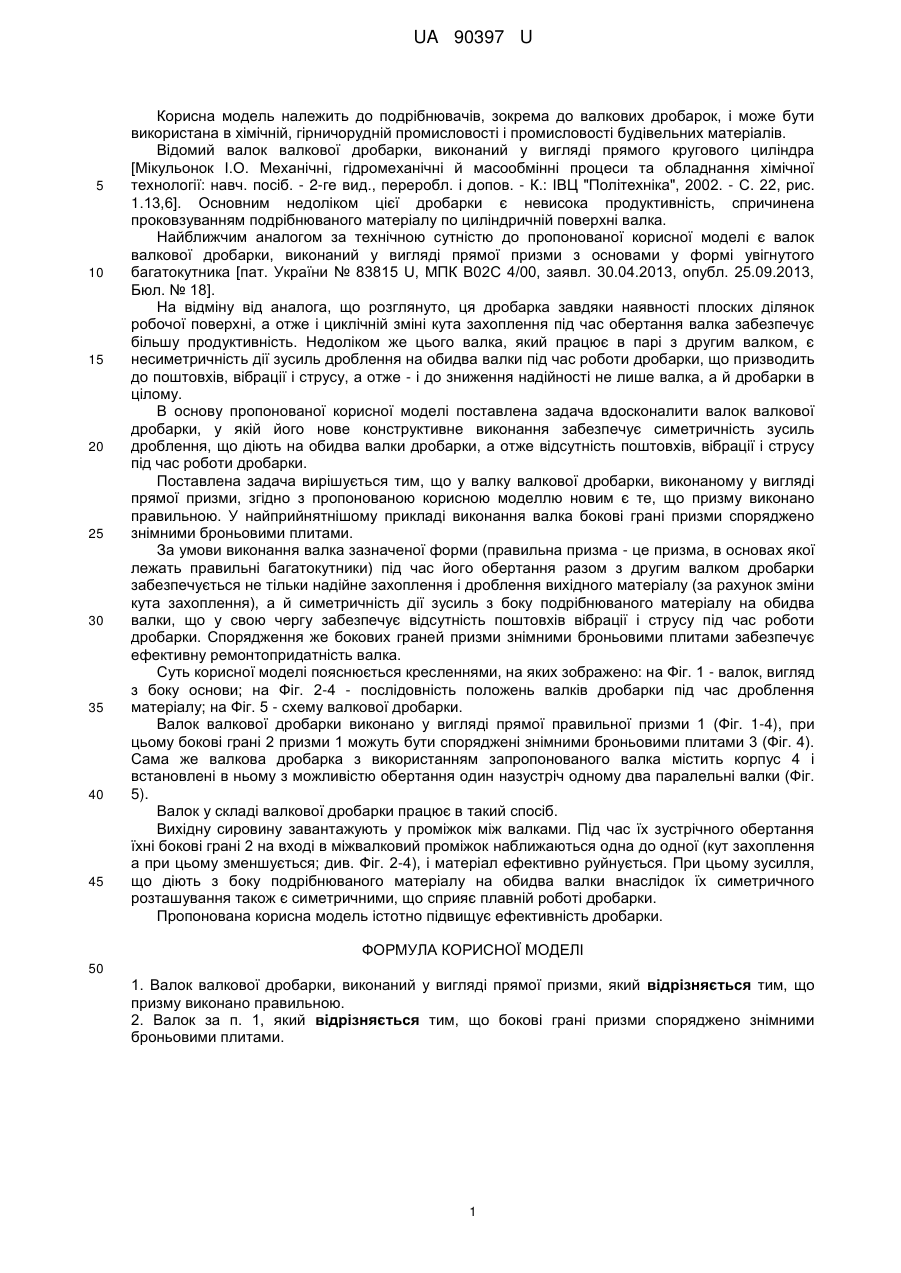

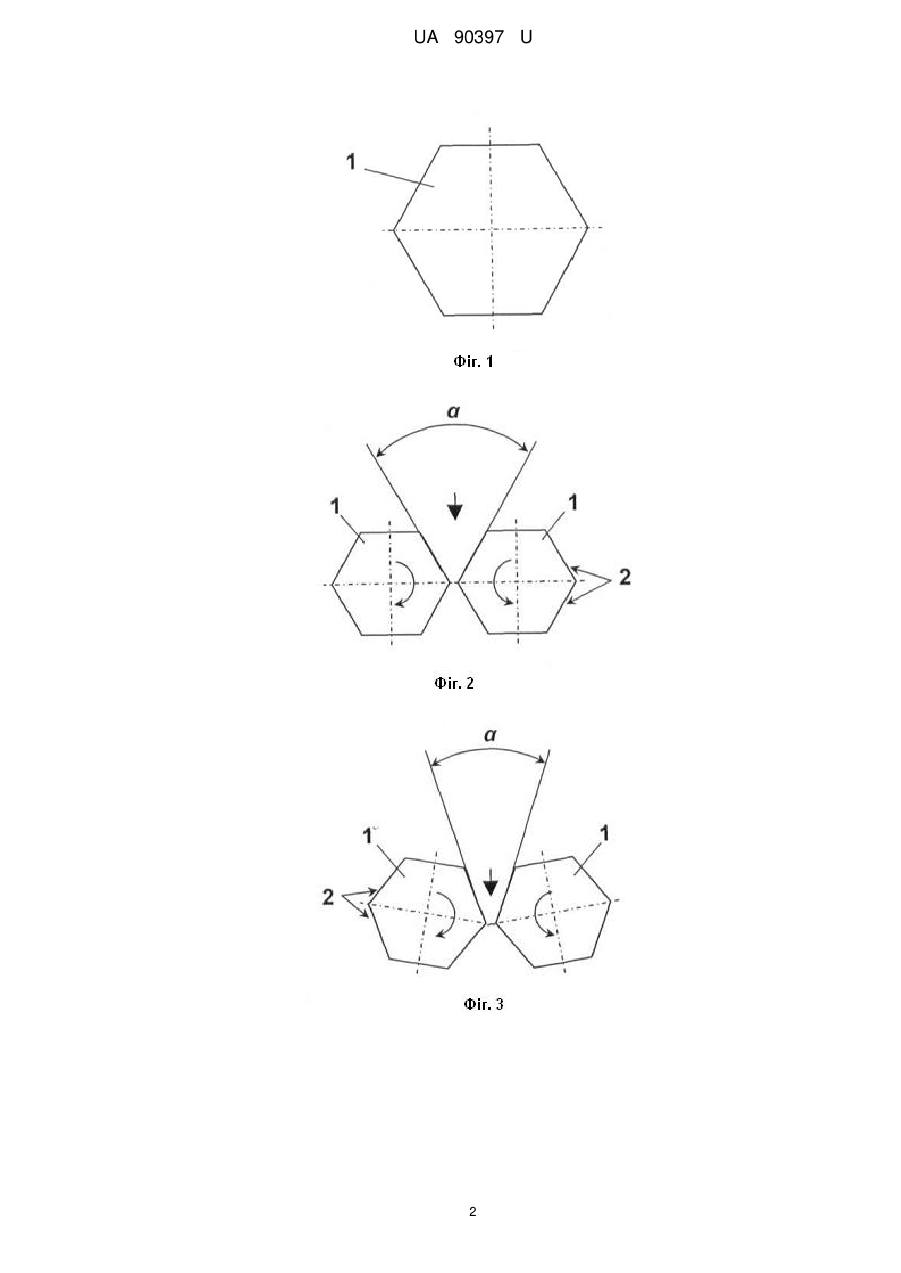

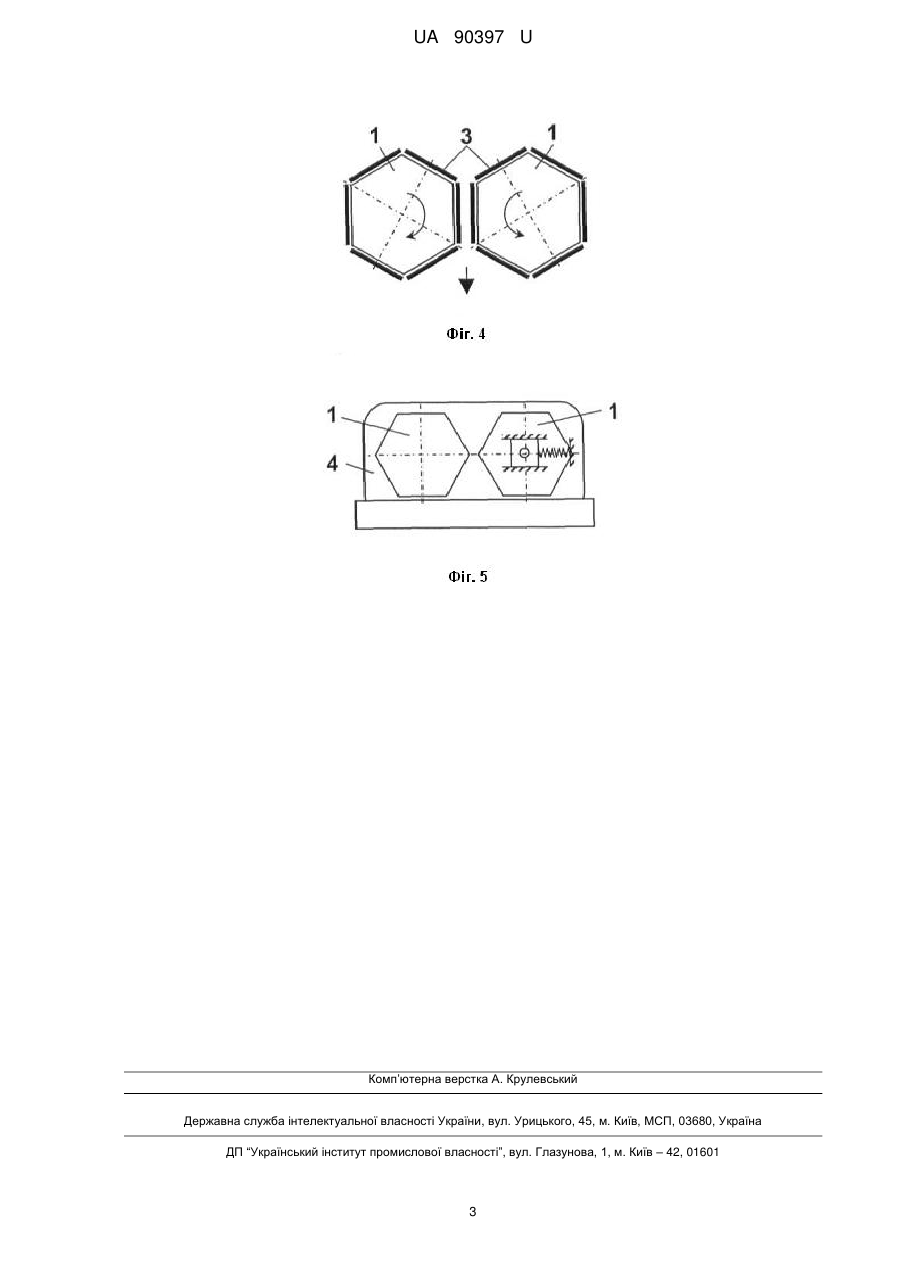

Реферат: UA 90397 U Валок валкової дробарки виконаний у вигляді прямої призми. Призму виконано правильною. UA 90397 U UA 90397 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до подрібнювачів, зокрема до валкових дробарок, і може бути використана в хімічній, гірничорудній промисловості і промисловості будівельних матеріалів. Відомий валок валкової дробарки, виконаний у вигляді прямого кругового циліндра [Мікульонок І.О. Механічні, гідромеханічні й масообмінні процеси та обладнання хімічної технології: навч. посіб. - 2-ге вид., переробл. і допов. - К.: ІВЦ "Політехніка", 2002. - С. 22, рис. 1.13,6]. Основним недоліком цієї дробарки є невисока продуктивність, спричинена проковзуванням подрібнюваного матеріалу по циліндричній поверхні валка. Найближчим аналогом за технічною сутністю до пропонованої корисної моделі є валок валкової дробарки, виконаний у вигляді прямої призми з основами у формі увігнутого багатокутника [пат. України № 83815 U, МПК В02С 4/00, заявл. 30.04.2013, опубл. 25.09.2013, Бюл. № 18]. На відміну від аналога, що розглянуто, ця дробарка завдяки наявності плоских ділянок робочої поверхні, а отже і циклічній зміні кута захоплення під час обертання валка забезпечує більшу продуктивність. Недоліком же цього валка, який працює в парі з другим валком, є несиметричність дії зусиль дроблення на обидва валки під час роботи дробарки, що призводить до поштовхів, вібрації і струсу, а отже - і до зниження надійності не лише валка, а й дробарки в цілому. В основу пропонованої корисної моделі поставлена задача вдосконалити валок валкової дробарки, у якій його нове конструктивне виконання забезпечує симетричність зусиль дроблення, що діють на обидва валки дробарки, а отже відсутність поштовхів, вібрації і струсу під час роботи дробарки. Поставлена задача вирішується тим, що у валку валкової дробарки, виконаному у вигляді прямої призми, згідно з пропонованою корисною моделлю новим є те, що призму виконано правильною. У найприйнятнішому прикладі виконання валка бокові грані призми споряджено знімними броньовими плитами. За умови виконання валка зазначеної форми (правильна призма - це призма, в основах якої лежать правильні багатокутники) під час його обертання разом з другим валком дробарки забезпечується не тільки надійне захоплення і дроблення вихідного матеріалу (за рахунок зміни кута захоплення), а й симетричність дії зусиль з боку подрібнюваного матеріалу на обидва валки, що у свою чергу забезпечує відсутність поштовхів вібрації і струсу під час роботи дробарки. Спорядження же бокових граней призми знімними броньовими плитами забезпечує ефективну ремонтопридатність валка. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - валок, вигляд з боку основи; на Фіг. 2-4 - послідовність положень валків дробарки під час дроблення матеріалу; на Фіг. 5 - схему валкової дробарки. Валок валкової дробарки виконано у вигляді прямої правильної призми 1 (Фіг. 1-4), при цьому бокові грані 2 призми 1 можуть бути споряджені знімними броньовими плитами 3 (Фіг. 4). Сама же валкова дробарка з використанням запропонованого валка містить корпус 4 і встановлені в ньому з можливістю обертання один назустріч одному два паралельні валки (Фіг. 5). Валок у складі валкової дробарки працює в такий спосіб. Вихідну сировину завантажують у проміжок між валками. Під час їх зустрічного обертання їхні бокові грані 2 на вході в міжвалковий проміжок наближаються одна до одної (кут захоплення а при цьому зменшується; див. Фіг. 2-4), і матеріал ефективно руйнується. При цьому зусилля, що діють з боку подрібнюваного матеріалу на обидва валки внаслідок їх симетричного розташування також є симетричними, що сприяє плавній роботі дробарки. Пропонована корисна модель істотно підвищує ефективність дробарки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Валок валкової дробарки, виконаний у вигляді прямої призми, який відрізняється тим, що призму виконано правильною. 2. Валок за п. 1, який відрізняється тим, що бокові грані призми споряджено знімними броньовими плитами. 1 UA 90397 U 2 UA 90397 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
