Барабанний апарат

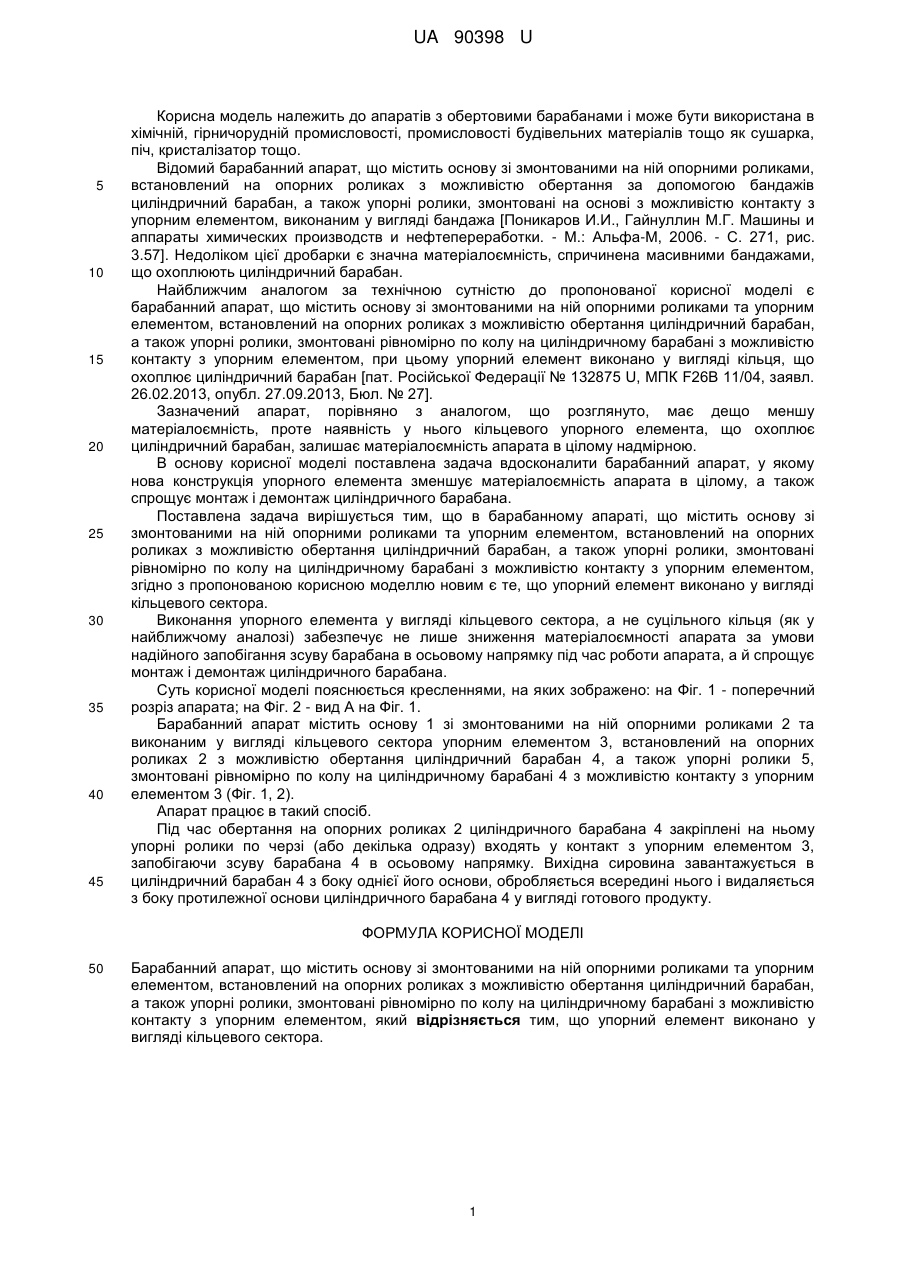

Реферат: UA 90398 U UA 90398 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до апаратів з обертовими барабанами і може бути використана в хімічній, гірничорудній промисловості, промисловості будівельних матеріалів тощо як сушарка, піч, кристалізатор тощо. Відомий барабанний апарат, що містить основу зі змонтованими на ній опорними роликами, встановлений на опорних роликах з можливістю обертання за допомогою бандажів циліндричний барабан, а також упорні ролики, змонтовані на основі з можливістю контакту з упорним елементом, виконаним у вигляді бандажа [Поникаров И.И., Гайнуллин М.Г. Машины и аппараты химических производств и нефтепереработки. - М.: Альфа-М, 2006. - С. 271, рис. 3.57]. Недоліком цієї дробарки є значна матеріалоємність, спричинена масивними бандажами, що охоплюють циліндричний барабан. Найближчим аналогом за технічною сутністю до пропонованої корисної моделі є барабанний апарат, що містить основу зі змонтованими на ній опорними роликами та упорним елементом, встановлений на опорних роликах з можливістю обертання циліндричний барабан, а також упорні ролики, змонтовані рівномірно по колу на циліндричному барабані з можливістю контакту з упорним елементом, при цьому упорний елемент виконано у вигляді кільця, що охоплює циліндричний барабан [пат. Російської Федерації № 132875 U, МПК F26B 11/04, заявл. 26.02.2013, опубл. 27.09.2013, Бюл. № 27]. Зазначений апарат, порівняно з аналогом, що розглянуто, має дещо меншу матеріалоємність, проте наявність у нього кільцевого упорного елемента, що охоплює циліндричний барабан, залишає матеріалоємність апарата в цілому надмірною. В основу корисної моделі поставлена задача вдосконалити барабанний апарат, у якому нова конструкція упорного елемента зменшує матеріалоємність апарата в цілому, а також спрощує монтаж і демонтаж циліндричного барабана. Поставлена задача вирішується тим, що в барабанному апараті, що містить основу зі змонтованими на ній опорними роликами та упорним елементом, встановлений на опорних роликах з можливістю обертання циліндричний барабан, а також упорні ролики, змонтовані рівномірно по колу на циліндричному барабані з можливістю контакту з упорним елементом, згідно з пропонованою корисною моделлю новим є те, що упорний елемент виконано у вигляді кільцевого сектора. Виконання упорного елемента у вигляді кільцевого сектора, а не суцільного кільця (як у найближчому аналозі) забезпечує не лише зниження матеріалоємності апарата за умови надійного запобігання зсуву барабана в осьовому напрямку під час роботи апарата, а й спрощує монтаж і демонтаж циліндричного барабана. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поперечний розріз апарата; на Фіг. 2 - вид А на Фіг. 1. Барабанний апарат містить основу 1 зі змонтованими на ній опорними роликами 2 та виконаним у вигляді кільцевого сектора упорним елементом 3, встановлений на опорних роликах 2 з можливістю обертання циліндричний барабан 4, а також упорні ролики 5, змонтовані рівномірно по колу на циліндричному барабані 4 з можливістю контакту з упорним елементом 3 (Фіг. 1, 2). Апарат працює в такий спосіб. Під час обертання на опорних роликах 2 циліндричного барабана 4 закріплені на ньому упорні ролики по черзі (або декілька одразу) входять у контакт з упорним елементом 3, запобігаючи зсуву барабана 4 в осьовому напрямку. Вихідна сировина завантажується в циліндричний барабан 4 з боку однієї його основи, обробляється всередині нього і видаляється з боку протилежної основи циліндричного барабана 4 у вигляді готового продукту. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Барабанний апарат, що містить основу зі змонтованими на ній опорними роликами та упорним елементом, встановлений на опорних роликах з можливістю обертання циліндричний барабан, а також упорні ролики, змонтовані рівномірно по колу на циліндричному барабані з можливістю контакту з упорним елементом, який відрізняється тим, що упорний елемент виконано у вигляді кільцевого сектора. 1 UA 90398 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
