Термо-ліжко конструкції м.с. попова

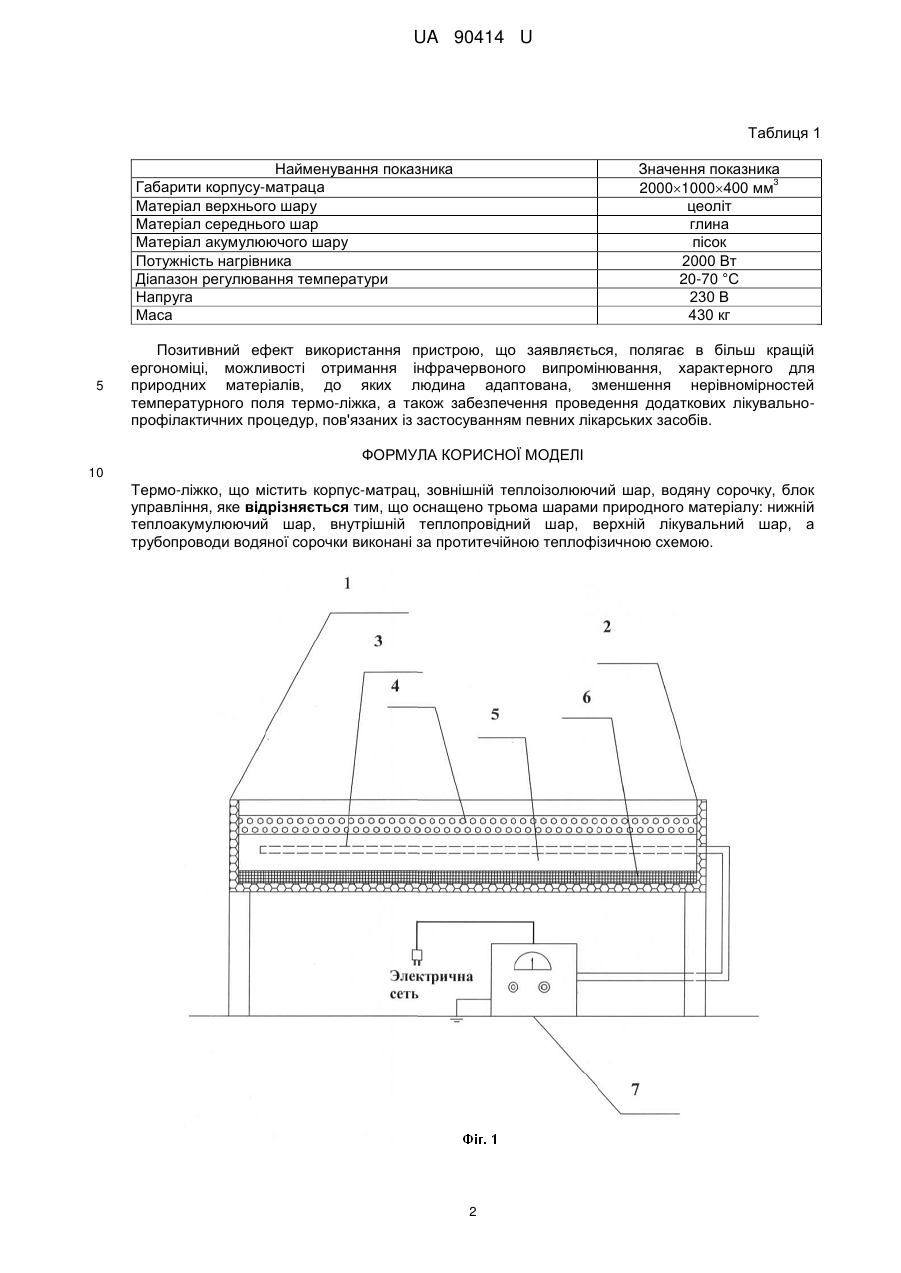

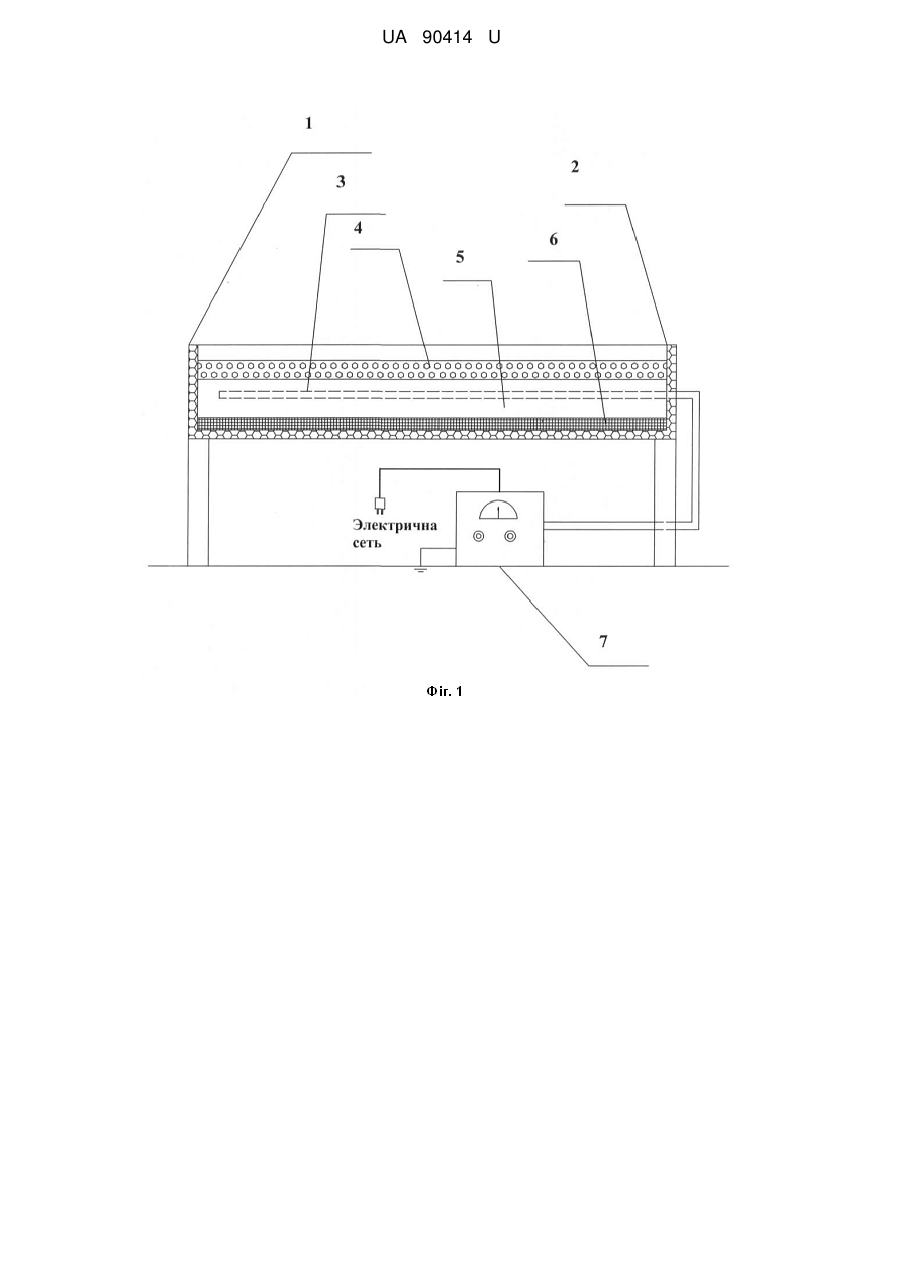

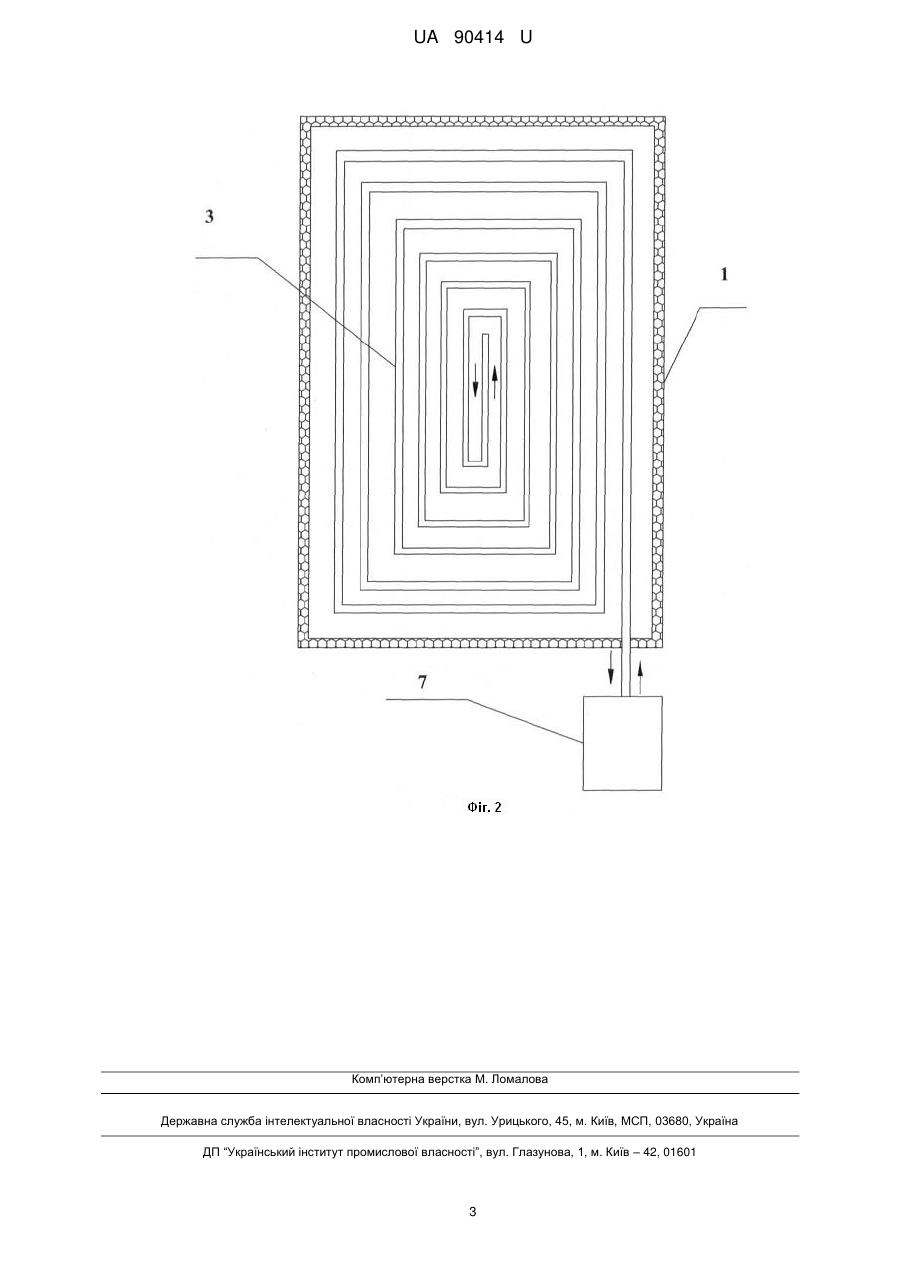

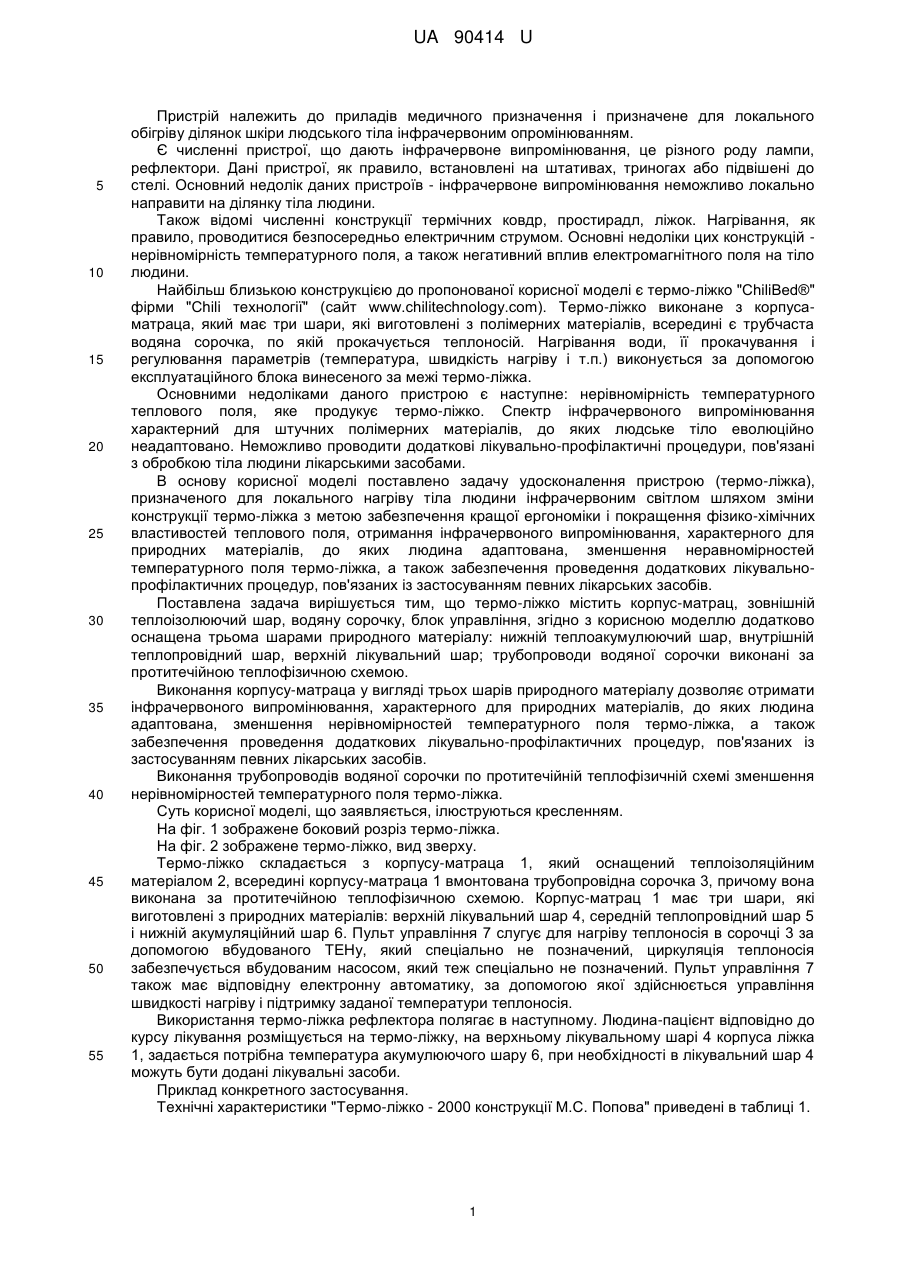

Реферат: Термо-ліжко містить корпус-матрац, зовнішній теплоізолюючий шар, водяну сорочку, блок управління. Оснащено трьома шарами природного матеріалу: нижній теплоакумулюючий шар, внутрішній теплопровідний шар, верхній лікувальний шар, а трубопроводи водяної сорочки виконані за протитечійною теплофізичною схемою. UA 90414 U (12) UA 90414 U UA 90414 U 5 10 15 20 25 30 35 40 45 50 55 Пристрій належить до приладів медичного призначення і призначене для локального обігріву ділянок шкіри людського тіла інфрачервоним опромінюванням. Є численні пристрої, що дають інфрачервоне випромінювання, це різного роду лампи, рефлектори. Дані пристрої, як правило, встановлені на штативах, триногах або підвішені до стелі. Основний недолік даних пристроїв - інфрачервоне випромінювання неможливо локально направити на ділянку тіла людини. Також відомі численні конструкції термічних ковдр, простирадл, ліжок. Нагрівання, як правило, проводитися безпосередньо електричним струмом. Основні недоліки цих конструкцій нерівномірність температурного поля, а також негативний вплив електромагнітного поля на тіло людини. Найбільш близькою конструкцією до пропонованої корисної моделі є термо-ліжко "ChiliBed®" фірми "Chili технології" (сайт www.chilitechnology.com). Термо-ліжко виконане з корпусаматраца, який має три шари, які виготовлені з полімерних матеріалів, всередині є трубчаста водяна сорочка, по якій прокачується теплоносій. Нагрівання води, її прокачування і регулювання параметрів (температура, швидкість нагріву і т.п.) виконується за допомогою експлуатаційного блока винесеного за межі термо-ліжка. Основними недоліками даного пристрою є наступне: нерівномірність температурного теплового поля, яке продукує термо-ліжко. Спектр інфрачервоного випромінювання характерний для штучних полімерних матеріалів, до яких людське тіло еволюційно неадаптовано. Неможливо проводити додаткові лікувально-профілактичні процедури, пов'язані з обробкою тіла людини лікарськими засобами. В основу корисної моделі поставлено задачу удосконалення пристрою (термо-ліжка), призначеного для локального нагріву тіла людини інфрачервоним світлом шляхом зміни конструкції термо-ліжка з метою забезпечення кращої ергономіки і покращення фізико-хімічних властивостей теплового поля, отримання інфрачервоного випромінювання, характерного для природних матеріалів, до яких людина адаптована, зменшення неравномірностей температурного поля термо-ліжка, а також забезпечення проведення додаткових лікувальнопрофілактичних процедур, пов'язаних із застосуванням певних лікарських засобів. Поставлена задача вирішується тим, що термо-ліжко містить корпус-матрац, зовнішній теплоізолюючий шар, водяну сорочку, блок управління, згідно з корисною моделлю додатково оснащена трьома шарами природного матеріалу: нижній теплоакумулюючий шар, внутрішній теплопровідний шар, верхній лікувальний шар; трубопроводи водяної сорочки виконані за протитечійною теплофізичною схемою. Виконання корпусу-матраца у вигляді трьох шарів природного матеріалу дозволяє отримати інфрачервоного випромінювання, характерного для природних матеріалів, до яких людина адаптована, зменшення нерівномірностей температурного поля термо-ліжка, а також забезпечення проведення додаткових лікувально-профілактичних процедур, пов'язаних із застосуванням певних лікарських засобів. Виконання трубопроводів водяної сорочки по протитечійній теплофізичній схемі зменшення нерівномірностей температурного поля термо-ліжка. Суть корисної моделі, що заявляється, ілюструються кресленням. На фіг. 1 зображене боковий розріз термо-ліжка. На фіг. 2 зображене термо-ліжко, вид зверху. Термо-ліжко складається з корпусу-матраца 1, який оснащений теплоізоляційним матеріалом 2, всередині корпусу-матраца 1 вмонтована трубопровідна сорочка 3, причому вона виконана за протитечійною теплофізичною схемою. Корпус-матрац 1 має три шари, які виготовлені з природних матеріалів: верхній лікувальний шар 4, середній теплопровідний шар 5 і нижній акумуляційний шар 6. Пульт управління 7 слугує для нагріву теплоносія в сорочці 3 за допомогою вбудованого ТЕНу, який спеціально не позначений, циркуляція теплоносія забезпечується вбудованим насосом, який теж спеціально не позначений. Пульт управління 7 також має відповідну електронну автоматику, за допомогою якої здійснюється управління швидкості нагріву і підтримку заданої температури теплоносія. Використання термо-ліжка рефлектора полягає в наступному. Людина-пацієнт відповіднодо курсу лікування розміщується на термо-ліжку, на верхньому лікувальному шарі 4 корпуса ліжка 1, задається потрібна температура акумулюючого шару 6, при необхідності в лікувальний шар 4 можуть бути додані лікувальні засоби. Приклад конкретного застосування. Технічні характеристики "Термо-ліжко - 2000 конструкції М.С. Попова" приведені в таблиці 1. 1 UA 90414 U Таблиця 1 Найменування показника Габарити корпусу-матраца Матеріал верхнього шару Матеріал середнього шар Матеріал акумулюючого шару Потужність нагрівника Діапазон регулювання температури Напруга Маса 5 Значення показника 3 20001000400 мм цеоліт глина пісок 2000 Вт 20-70 °C 230 В 430 кг Позитивний ефект використання пристрою, що заявляється, полягає в більш кращій ергономіці, можливості отримання інфрачервоного випромінювання, характерного для природних матеріалів, до яких людина адаптована, зменшення нерівномірностей температурного поля термо-ліжка, а також забезпечення проведення додаткових лікувальнопрофілактичних процедур, пов'язаних із застосуванням певних лікарських засобів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Термо-ліжко, що містить корпус-матрац, зовнішній теплоізолюючий шар, водяну сорочку, блок управління, яке відрізняється тим, що оснащено трьома шарами природного матеріалу: нижній теплоакумулюючий шар, внутрішній теплопровідний шар, верхній лікувальний шар, а трубопроводи водяної сорочки виконані за протитечійною теплофізичною схемою. 2 UA 90414 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
