Кришка для посудини

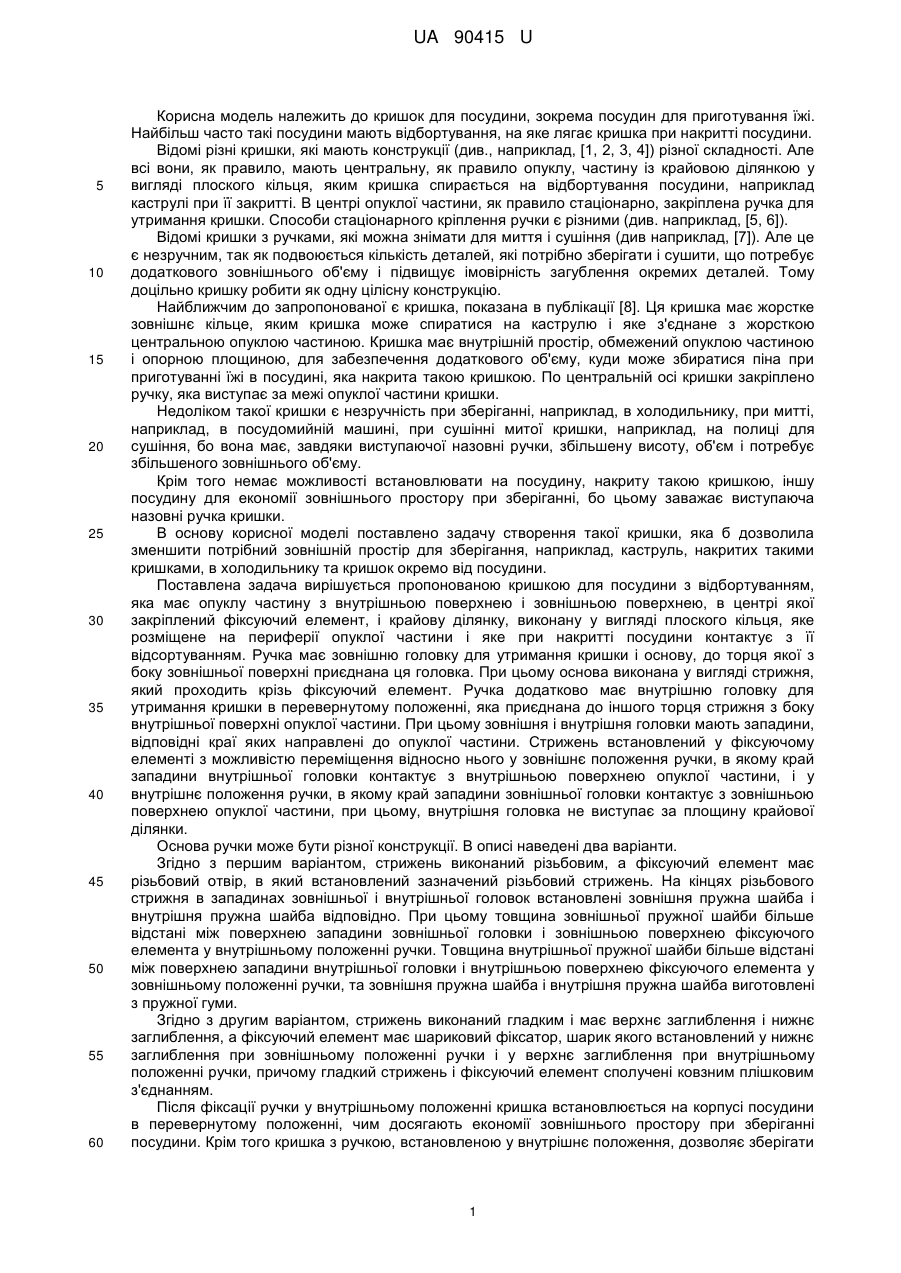

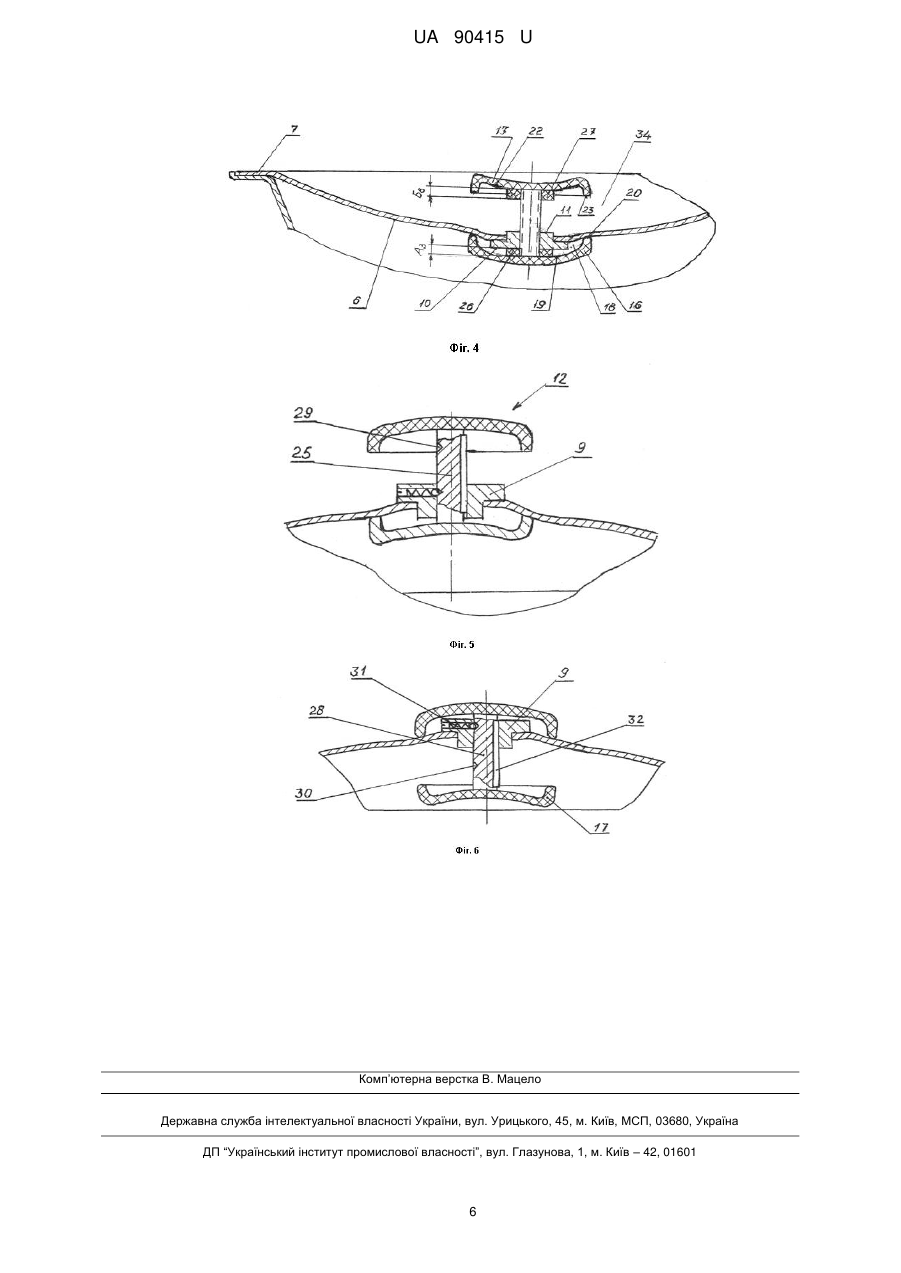

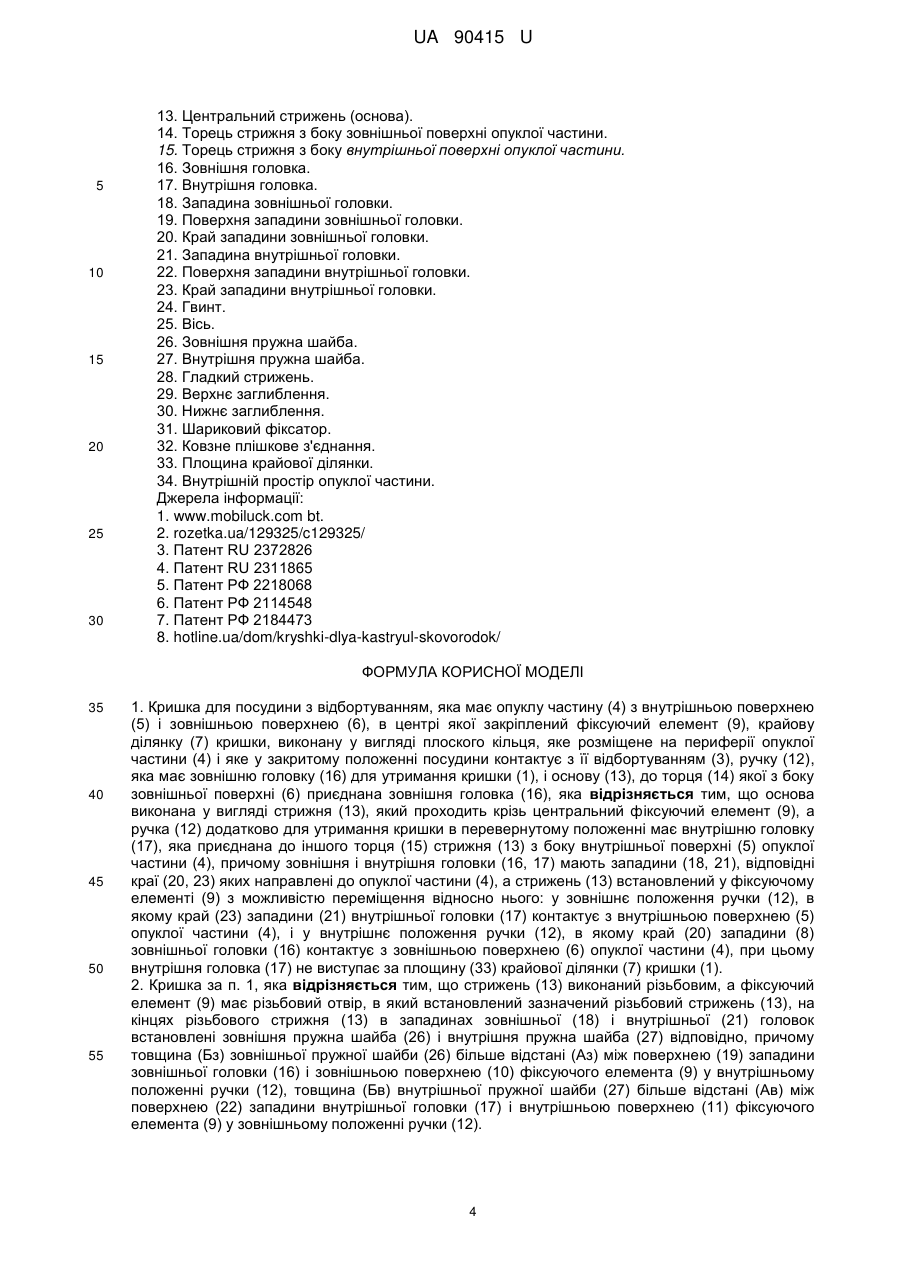

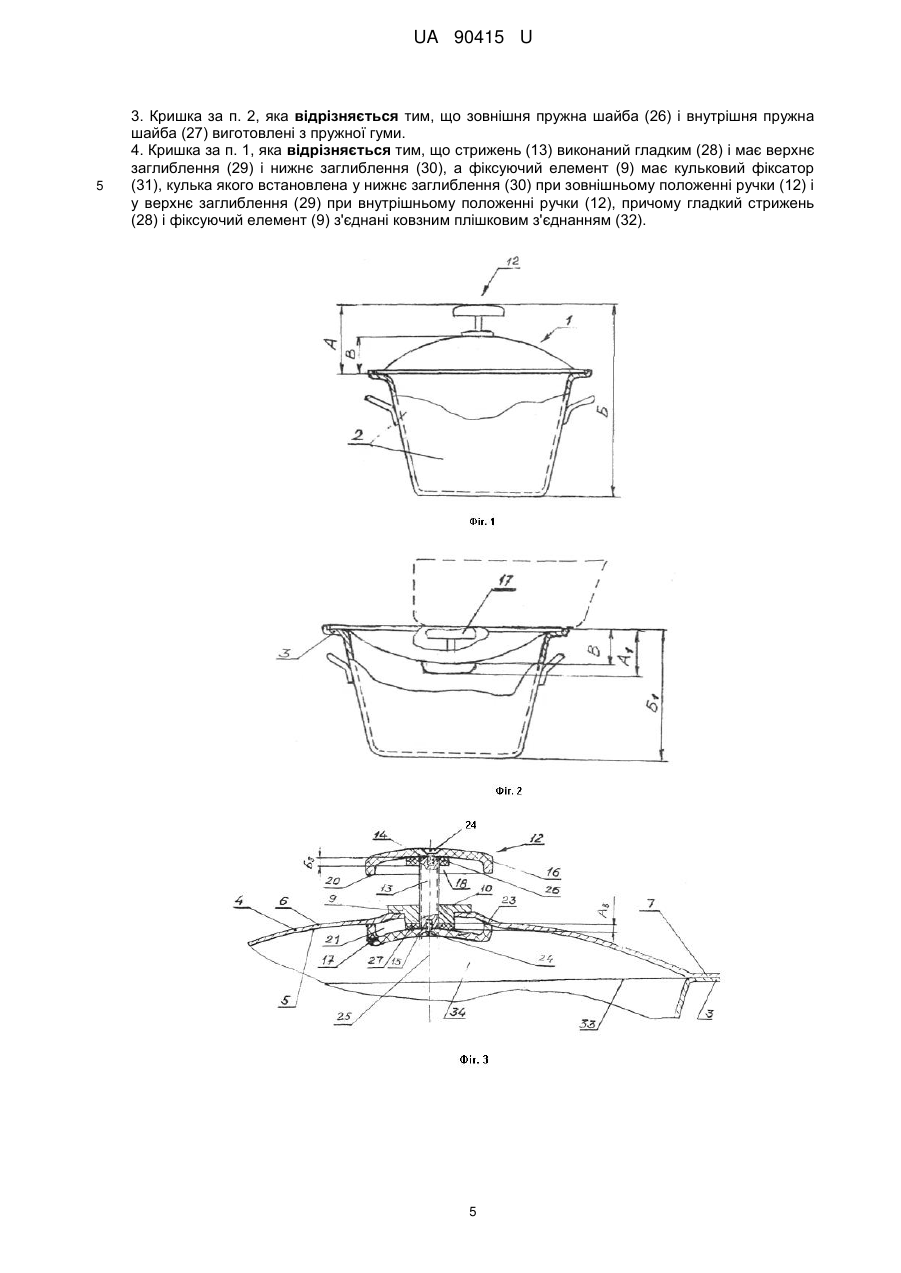

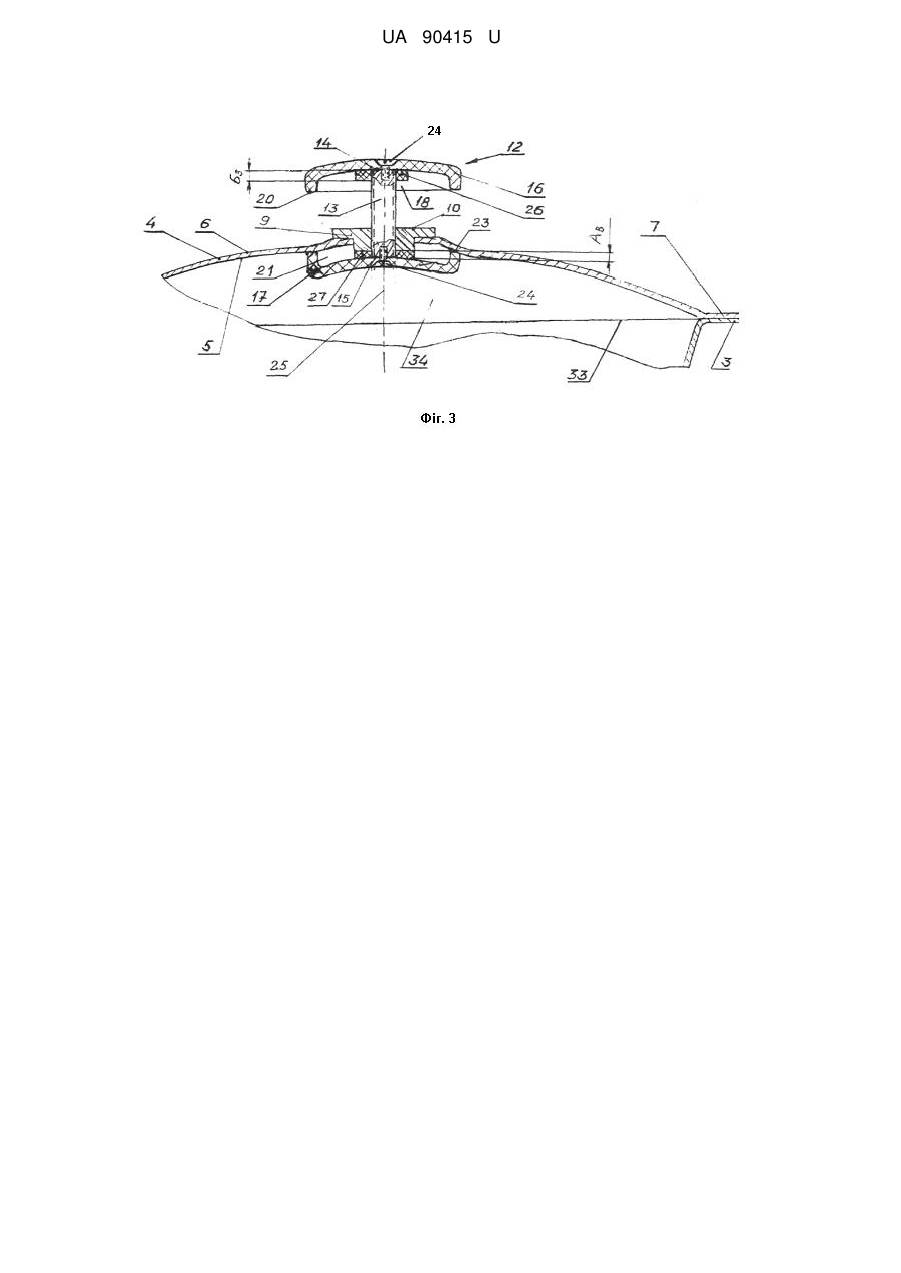

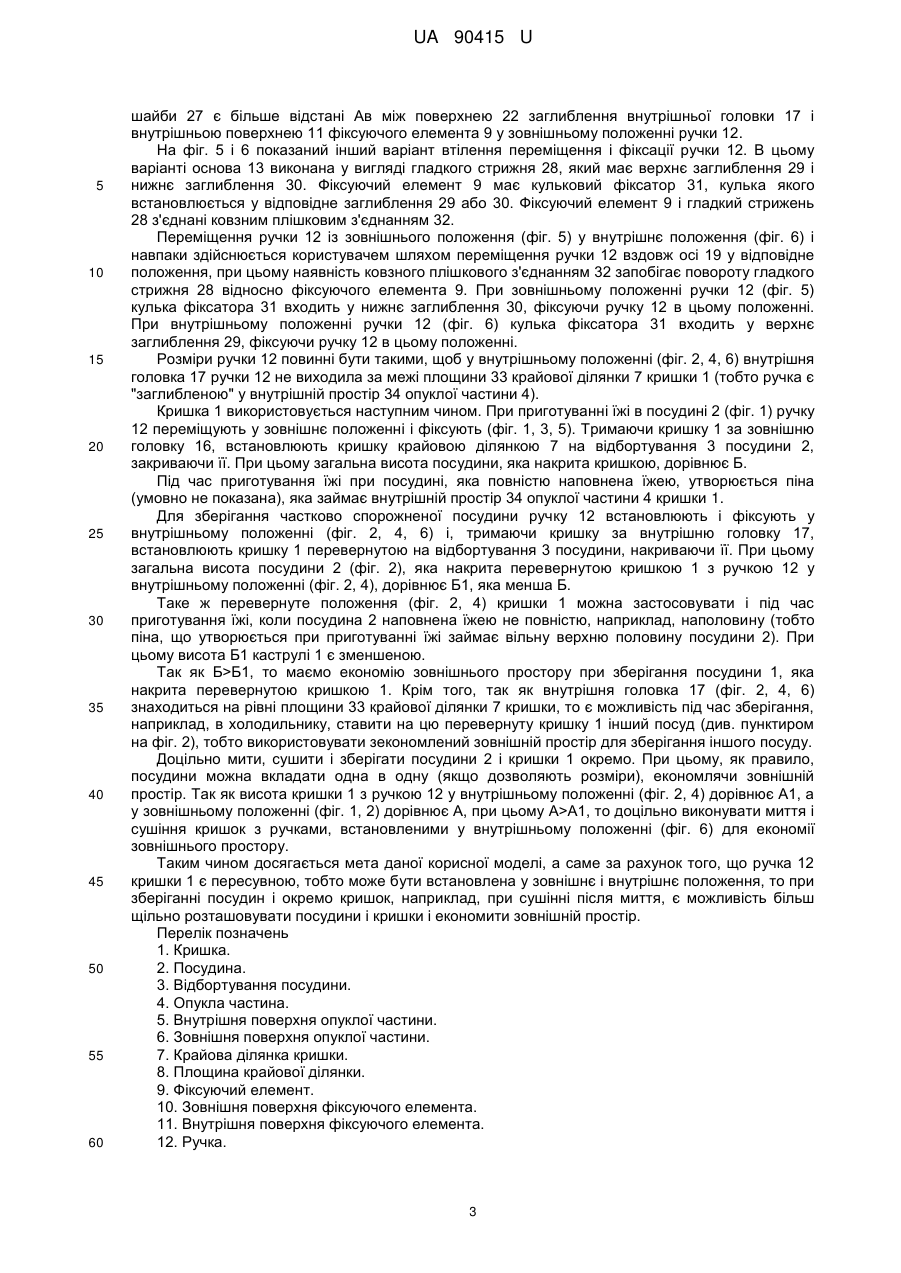

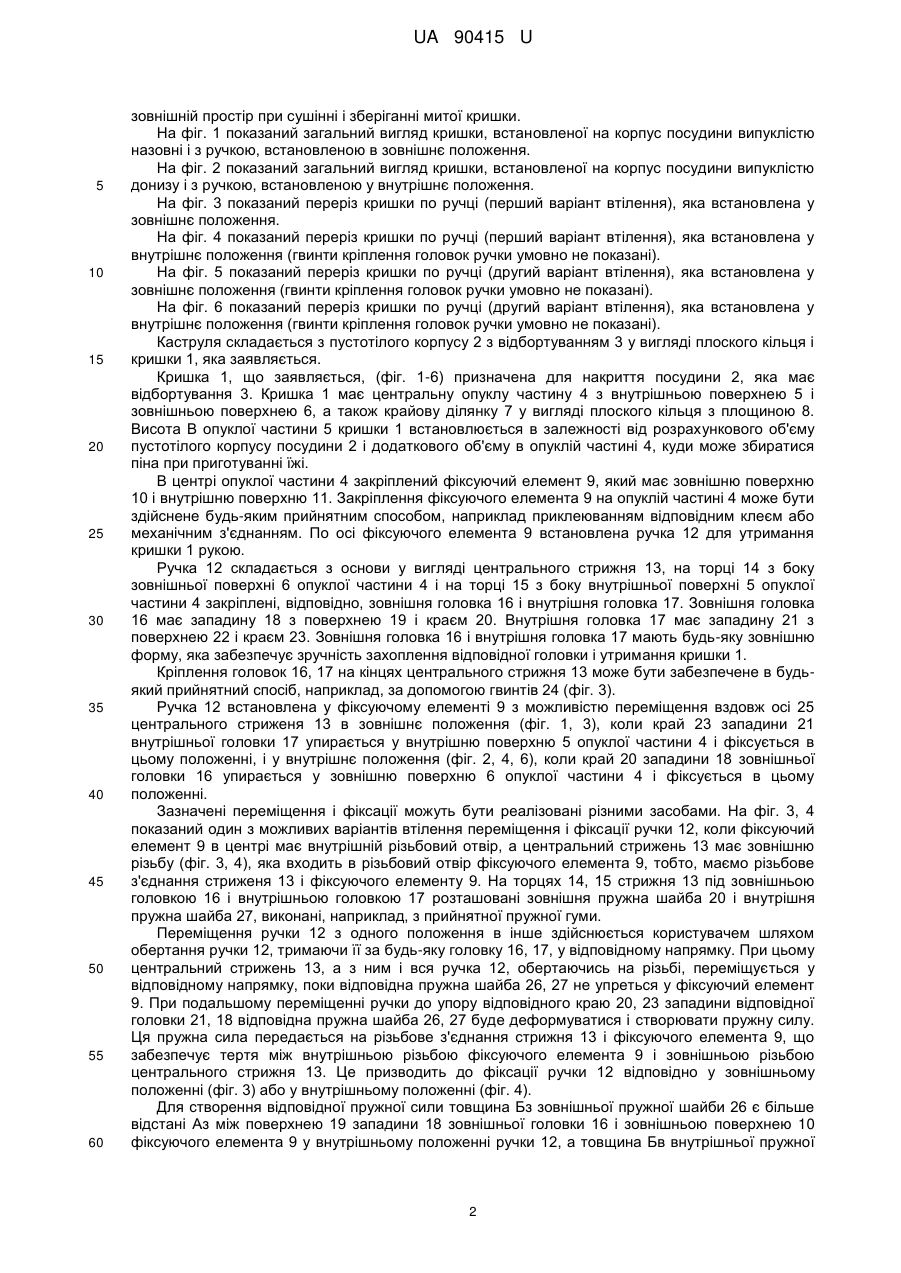

Реферат: UA 90415 U UA 90415 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до кришок для посудини, зокрема посудин для приготування їжі. Найбільш часто такі посудини мають відбортування, на яке лягає кришка при накритті посудини. Відомі різні кришки, які мають конструкції (див., наприклад, [1, 2, 3, 4]) різної складності. Але всі вони, як правило, мають центральну, як правило опуклу, частину із крайовою ділянкою у вигляді плоского кільця, яким кришка спирається на відбортування посудини, наприклад каструлі при її закритті. В центрі опуклої частини, як правило стаціонарно, закріплена ручка для утримання кришки. Способи стаціонарного кріплення ручки є різними (див. наприклад, [5, 6]). Відомі кришки з ручками, які можна знімати для миття і сушіння (див наприклад, [7]). Але це є незручним, так як подвоюється кількість деталей, які потрібно зберігати і сушити, що потребує додаткового зовнішнього об'єму і підвищує імовірність загублення окремих деталей. Тому доцільно кришку робити як одну цілісну конструкцію. Найближчим до запропонованої є кришка, показана в публікації [8]. Ця кришка має жорстке зовнішнє кільце, яким кришка може спиратися на каструлю і яке з'єднане з жорсткою центральною опуклою частиною. Кришка має внутрішній простір, обмежений опуклою частиною і опорною площиною, для забезпечення додаткового об'єму, куди може збиратися піна при приготуванні їжі в посудині, яка накрита такою кришкою. По центральній осі кришки закріплено ручку, яка виступає за межі опуклої частини кришки. Недоліком такої кришки є незручність при зберіганні, наприклад, в холодильнику, при митті, наприклад, в посудомийній машині, при сушінні митої кришки, наприклад, на полиці для сушіння, бо вона має, завдяки виступаючої назовні ручки, збільшену висоту, об'єм і потребує збільшеного зовнішнього об'єму. Крім того немає можливості встановлювати на посудину, накриту такою кришкою, іншу посудину для економії зовнішнього простору при зберіганні, бо цьому заважає виступаюча назовні ручка кришки. В основу корисної моделі поставлено задачу створення такої кришки, яка б дозволила зменшити потрібний зовнішній простір для зберігання, наприклад, каструль, накритих такими кришками, в холодильнику та кришок окремо від посудини. Поставлена задача вирішується пропонованою кришкою для посудини з відбортуванням, яка має опуклу частину з внутрішньою поверхнею і зовнішньою поверхнею, в центрі якої закріплений фіксуючий елемент, і крайову ділянку, виконану у вигляді плоского кільця, яке розміщене на периферії опуклої частини і яке при накритті посудини контактує з її відсортуванням. Ручка має зовнішню головку для утримання кришки і основу, до торця якої з боку зовнішньої поверхні приєднана ця головка. При цьому основа виконана у вигляді стрижня, який проходить крізь фіксуючий елемент. Ручка додатково має внутрішню головку для утримання кришки в перевернутому положенні, яка приєднана до іншого торця стрижня з боку внутрішньої поверхні опуклої частини. При цьому зовнішня і внутрішня головки мають западини, відповідні краї яких направлені до опуклої частини. Стрижень встановлений у фіксуючому елементі з можливістю переміщення відносно нього у зовнішнє положення ручки, в якому край западини внутрішньої головки контактує з внутрішньою поверхнею опуклої частини, і у внутрішнє положення ручки, в якому край западини зовнішньої головки контактує з зовнішньою поверхнею опуклої частини, при цьому, внутрішня головка не виступає за площину крайової ділянки. Основа ручки може бути різної конструкції. В описі наведені два варіанти. Згідно з першим варіантом, стрижень виконаний різьбовим, а фіксуючий елемент має різьбовий отвір, в який встановлений зазначений різьбовий стрижень. На кінцях різьбового стрижня в западинах зовнішньої і внутрішньої головок встановлені зовнішня пружна шайба і внутрішня пружна шайба відповідно. При цьому товщина зовнішньої пружної шайби більше відстані між поверхнею западини зовнішньої головки і зовнішньою поверхнею фіксуючого елемента у внутрішньому положенні ручки. Товщина внутрішньої пружної шайби більше відстані між поверхнею западини внутрішньої головки і внутрішньою поверхнею фіксуючого елемента у зовнішньому положенні ручки, та зовнішня пружна шайба і внутрішня пружна шайба виготовлені з пружної гуми. Згідно з другим варіантом, стрижень виконаний гладким і має верхнє заглиблення і нижнє заглиблення, а фіксуючий елемент має шариковий фіксатор, шарик якого встановлений у нижнє заглиблення при зовнішньому положенні ручки і у верхнє заглиблення при внутрішньому положенні ручки, причому гладкий стрижень і фіксуючий елемент сполучені ковзним плішковим з'єднанням. Після фіксації ручки у внутрішньому положенні кришка встановлюється на корпусі посудини в перевернутому положенні, чим досягають економії зовнішнього простору при зберіганні посудини. Крім того кришка з ручкою, встановленою у внутрішнє положення, дозволяє зберігати 1 UA 90415 U 5 10 15 20 25 30 35 40 45 50 55 60 зовнішній простір при сушінні і зберіганні митої кришки. На фіг. 1 показаний загальний вигляд кришки, встановленої на корпус посудини випуклістю назовні і з ручкою, встановленою в зовнішнє положення. На фіг. 2 показаний загальний вигляд кришки, встановленої на корпус посудини випуклістю донизу і з ручкою, встановленою у внутрішнє положення. На фіг. 3 показаний переріз кришки по ручці (перший варіант втілення), яка встановлена у зовнішнє положення. На фіг. 4 показаний переріз кришки по ручці (перший варіант втілення), яка встановлена у внутрішнє положення (гвинти кріплення головок ручки умовно не показані). На фіг. 5 показаний переріз кришки по ручці (другий варіант втілення), яка встановлена у зовнішнє положення (гвинти кріплення головок ручки умовно не показані). На фіг. 6 показаний переріз кришки по ручці (другий варіант втілення), яка встановлена у внутрішнє положення (гвинти кріплення головок ручки умовно не показані). Каструля складається з пустотілого корпусу 2 з відбортуванням 3 у вигляді плоского кільця і кришки 1, яка заявляється. Кришка 1, що заявляється, (фіг. 1-6) призначена для накриття посудини 2, яка має відбортування 3. Кришка 1 має центральну опуклу частину 4 з внутрішньою поверхнею 5 і зовнішньою поверхнею 6, а також крайову ділянку 7 у вигляді плоского кільця з площиною 8. Висота В опуклої частини 5 кришки 1 встановлюється в залежності від розрахункового об'єму пустотілого корпусу посудини 2 і додаткового об'єму в опуклій частині 4, куди може збиратися піна при приготуванні їжі. В центрі опуклої частини 4 закріплений фіксуючий елемент 9, який має зовнішню поверхню 10 і внутрішню поверхню 11. Закріплення фіксуючого елемента 9 на опуклій частині 4 може бути здійснене будь-яким прийнятним способом, наприклад приклеюванням відповідним клеєм або механічним з'єднанням. По осі фіксуючого елемента 9 встановлена ручка 12 для утримання кришки 1 рукою. Ручка 12 складається з основи у вигляді центрального стрижня 13, на торці 14 з боку зовнішньої поверхні 6 опуклої частини 4 і на торці 15 з боку внутрішньої поверхні 5 опуклої частини 4 закріплені, відповідно, зовнішня головка 16 і внутрішня головка 17. Зовнішня головка 16 має западину 18 з поверхнею 19 і краєм 20. Внутрішня головка 17 має западину 21 з поверхнею 22 і краєм 23. Зовнішня головка 16 і внутрішня головка 17 мають будь-яку зовнішню форму, яка забезпечує зручність захоплення відповідної головки і утримання кришки 1. Кріплення головок 16, 17 на кінцях центрального стрижня 13 може бути забезпечене в будьякий прийнятний спосіб, наприклад, за допомогою гвинтів 24 (фіг. 3). Ручка 12 встановлена у фіксуючому елементі 9 з можливістю переміщення вздовж осі 25 центрального стриженя 13 в зовнішнє положення (фіг. 1, 3), коли край 23 западини 21 внутрішньої головки 17 упирається у внутрішню поверхню 5 опуклої частини 4 і фіксується в цьому положенні, і у внутрішнє положення (фіг. 2, 4, 6), коли край 20 западини 18 зовнішньої головки 16 упирається у зовнішню поверхню 6 опуклої частини 4 і фіксується в цьому положенні. Зазначені переміщення і фіксації можуть бути реалізовані різними засобами. На фіг. 3, 4 показаний один з можливих варіантів втілення переміщення і фіксації ручки 12, коли фіксуючий елемент 9 в центрі має внутрішній різьбовий отвір, а центральний стрижень 13 має зовнішню різьбу (фіг. 3, 4), яка входить в різьбовий отвір фіксуючого елемента 9, тобто, маємо різьбове з'єднання стриженя 13 і фіксуючого елементу 9. На торцях 14, 15 стрижня 13 під зовнішньою головкою 16 і внутрішньою головкою 17 розташовані зовнішня пружна шайба 20 і внутрішня пружна шайба 27, виконані, наприклад, з прийнятної пружної гуми. Переміщення ручки 12 з одного положення в інше здійснюється користувачем шляхом обертання ручки 12, тримаючи її за будь-яку головку 16, 17, у відповідному напрямку. При цьому центральний стрижень 13, а з ним і вся ручка 12, обертаючись на різьбі, переміщується у відповідному напрямку, поки відповідна пружна шайба 26, 27 не упреться у фіксуючий елемент 9. При подальшому переміщенні ручки до упору відповідного краю 20, 23 западини відповідної головки 21, 18 відповідна пружна шайба 26, 27 буде деформуватися і створювати пружну силу. Ця пружна сила передається на різьбове з'єднання стрижня 13 і фіксуючого елемента 9, що забезпечує тертя між внутрішньою різьбою фіксуючого елемента 9 і зовнішньою різьбою центрального стрижня 13. Це призводить до фіксації ручки 12 відповідно у зовнішньому положенні (фіг. 3) або у внутрішньому положенні (фіг. 4). Для створення відповідної пружної сили товщина Бз зовнішньої пружної шайби 26 є більше відстані Аз між поверхнею 19 западини 18 зовнішньої головки 16 і зовнішньою поверхнею 10 фіксуючого елемента 9 у внутрішньому положенні ручки 12, а товщина Бв внутрішньої пружної 2 UA 90415 U 5 10 15 20 25 30 35 40 45 50 55 60 шайби 27 є більше відстані Ав між поверхнею 22 заглиблення внутрішньої головки 17 і внутрішньою поверхнею 11 фіксуючого елемента 9 у зовнішньому положенні ручки 12. На фіг. 5 і 6 показаний інший варіант втілення переміщення і фіксації ручки 12. В цьому варіанті основа 13 виконана у вигляді гладкого стрижня 28, який має верхнє заглиблення 29 і нижнє заглиблення 30. Фіксуючий елемент 9 має кульковий фіксатор 31, кулька якого встановлюється у відповідне заглиблення 29 або 30. Фіксуючий елемент 9 і гладкий стрижень 28 з'єднані ковзним плішковим з'єднанням 32. Переміщення ручки 12 із зовнішнього положення (фіг. 5) у внутрішнє положення (фіг. 6) і навпаки здійснюється користувачем шляхом переміщення ручки 12 вздовж осі 19 у відповідне положення, при цьому наявність ковзного плішкового з'єднанням 32 запобігає повороту гладкого стрижня 28 відносно фіксуючого елемента 9. При зовнішньому положенні ручки 12 (фіг. 5) кулька фіксатора 31 входить у нижнє заглиблення 30, фіксуючи ручку 12 в цьому положенні. При внутрішньому положенні ручки 12 (фіг. 6) кулька фіксатора 31 входить у верхнє заглиблення 29, фіксуючи ручку 12 в цьому положенні. Розміри ручки 12 повинні бути такими, щоб у внутрішньому положенні (фіг. 2, 4, 6) внутрішня головка 17 ручки 12 не виходила за межі площини 33 крайової ділянки 7 кришки 1 (тобто ручка є "заглибленою" у внутрішній простір 34 опуклої частини 4). Кришка 1 використовується наступним чином. При приготуванні їжі в посудині 2 (фіг. 1) ручку 12 переміщують у зовнішнє положенні і фіксують (фіг. 1, 3, 5). Тримаючи кришку 1 за зовнішню головку 16, встановлюють кришку крайовою ділянкою 7 на відбортування 3 посудини 2, закриваючи її. При цьому загальна висота посудини, яка накрита кришкою, дорівнює Б. Під час приготування їжі при посудині, яка повністю наповнена їжею, утворюється піна (умовно не показана), яка займає внутрішній простір 34 опуклої частини 4 кришки 1. Для зберігання частково спорожненої посудини ручку 12 встановлюють і фіксують у внутрішньому положенні (фіг. 2, 4, 6) і, тримаючи кришку за внутрішню головку 17, встановлюють кришку 1 перевернутою на відбортування 3 посудини, накриваючи її. При цьому загальна висота посудини 2 (фіг. 2), яка накрита перевернутою кришкою 1 з ручкою 12 у внутрішньому положенні (фіг. 2, 4), дорівнює Б1, яка менша Б. Таке ж перевернуте положення (фіг. 2, 4) кришки 1 можна застосовувати і під час приготування їжі, коли посудина 2 наповнена їжею не повністю, наприклад, наполовину (тобто піна, що утворюється при приготуванні їжі займає вільну верхню половину посудини 2). При цьому висота Б1 каструлі 1 є зменшеною. Так як Б>Б1, то маємо економію зовнішнього простору при зберігання посудини 1, яка накрита перевернутою кришкою 1. Крім того, так як внутрішня головка 17 (фіг. 2, 4, 6) знаходиться на рівні площини 33 крайової ділянки 7 кришки, то є можливість під час зберігання, наприклад, в холодильнику, ставити на цю перевернуту кришку 1 інший посуд (див. пунктиром на фіг. 2), тобто використовувати зекономлений зовнішній простір для зберігання іншого посуду. Доцільно мити, сушити і зберігати посудини 2 і кришки 1 окремо. При цьому, як правило, посудини можна вкладати одна в одну (якщо дозволяють розміри), економлячи зовнішній простір. Так як висота кришки 1 з ручкою 12 у внутрішньому положенні (фіг. 2, 4) дорівнює А1, а у зовнішньому положенні (фіг. 1, 2) дорівнює А, при цьому А>А1, то доцільно виконувати миття і сушіння кришок з ручками, встановленими у внутрішньому положенні (фіг. 6) для економії зовнішнього простору. Таким чином досягається мета даної корисної моделі, а саме за рахунок того, що ручка 12 кришки 1 є пересувною, тобто може бути встановлена у зовнішнє і внутрішнє положення, то при зберіганні посудин і окремо кришок, наприклад, при сушінні після миття, є можливість більш щільно розташовувати посудини і кришки і економити зовнішній простір. Перелік позначень 1. Кришка. 2. Посудина. 3. Відбортування посудини. 4. Опукла частина. 5. Внутрішня поверхня опуклої частини. 6. Зовнішня поверхня опуклої частини. 7. Крайова ділянка кришки. 8. Площина крайової ділянки. 9. Фіксуючий елемент. 10. Зовнішня поверхня фіксуючого елемента. 11. Внутрішня поверхня фіксуючого елемента. 12. Ручка. 3 UA 90415 U 5 10 15 20 25 30 13. Центральний стрижень (основа). 14. Торець стрижня з боку зовнішньої поверхні опуклої частини. 15. Торець стрижня з боку внутрішньої поверхні опуклої частини. 16. Зовнішня головка. 17. Внутрішня головка. 18. Западина зовнішньої головки. 19. Поверхня западини зовнішньої головки. 20. Край западини зовнішньої головки. 21. Западина внутрішньої головки. 22. Поверхня западини внутрішньої головки. 23. Край западини внутрішньої головки. 24. Гвинт. 25. Вісь. 26. Зовнішня пружна шайба. 27. Внутрішня пружна шайба. 28. Гладкий стрижень. 29. Верхнє заглиблення. 30. Нижнє заглиблення. 31. Шариковий фіксатор. 32. Ковзне плішкове з'єднання. 33. Площина крайової ділянки. 34. Внутрішній простір опуклої частини. Джерела інформації: 1. www.mobiluck.com bt. 2. rozetka.ua/129325/c129325/ 3. Патент RU 2372826 4. Патент RU 2311865 5. Патент РФ 2218068 6. Патент РФ 2114548 7. Патент РФ 2184473 8. hotline.ua/dom/kryshki-dlya-kastryul-skovorodok/ ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Кришка для посудини з відбортуванням, яка має опуклу частину (4) з внутрішньою поверхнею (5) і зовнішньою поверхнею (6), в центрі якої закріплений фіксуючий елемент (9), крайову ділянку (7) кришки, виконану у вигляді плоского кільця, яке розміщене на периферії опуклої частини (4) і яке у закритому положенні посудини контактує з її відбортуванням (3), ручку (12), яка має зовнішню головку (16) для утримання кришки (1), і основу (13), до торця (14) якої з боку зовнішньої поверхні (6) приєднана зовнішня головка (16), яка відрізняється тим, що основа виконана у вигляді стрижня (13), який проходить крізь центральний фіксуючий елемент (9), а ручка (12) додатково для утримання кришки в перевернутому положенні має внутрішню головку (17), яка приєднана до іншого торця (15) стрижня (13) з боку внутрішньої поверхні (5) опуклої частини (4), причому зовнішня і внутрішня головки (16, 17) мають западини (18, 21), відповідні краї (20, 23) яких направлені до опуклої частини (4), а стрижень (13) встановлений у фіксуючому елементі (9) з можливістю переміщення відносно нього: у зовнішнє положення ручки (12), в якому край (23) западини (21) внутрішньої головки (17) контактує з внутрішньою поверхнею (5) опуклої частини (4), і у внутрішнє положення ручки (12), в якому край (20) западини (8) зовнішньої головки (16) контактує з зовнішньою поверхнею (6) опуклої частини (4), при цьому внутрішня головка (17) не виступає за площину (33) крайової ділянки (7) кришки (1). 2. Кришка за п. 1, яка відрізняється тим, що стрижень (13) виконаний різьбовим, а фіксуючий елемент (9) має різьбовий отвір, в який встановлений зазначений різьбовий стрижень (13), на кінцях різьбового стрижня (13) в западинах зовнішньої (18) і внутрішньої (21) головок встановлені зовнішня пружна шайба (26) і внутрішня пружна шайба (27) відповідно, причому товщина (Бз) зовнішньої пружної шайби (26) більше відстані (Аз) між поверхнею (19) западини зовнішньої головки (16) і зовнішньою поверхнею (10) фіксуючого елемента (9) у внутрішньому положенні ручки (12), товщина (Бв) внутрішньої пружної шайби (27) більше відстані (Ав) між поверхнею (22) западини внутрішньої головки (17) і внутрішньою поверхнею (11) фіксуючого елемента (9) у зовнішньому положенні ручки (12). 4 UA 90415 U 5 3. Кришка за п. 2, яка відрізняється тим, що зовнішня пружна шайба (26) і внутрішня пружна шайба (27) виготовлені з пружної гуми. 4. Кришка за п. 1, яка відрізняється тим, що стрижень (13) виконаний гладким (28) і має верхнє заглиблення (29) і нижнє заглиблення (30), а фіксуючий елемент (9) має кульковий фіксатор (31), кулька якого встановлена у нижнє заглиблення (30) при зовнішньому положенні ручки (12) і у верхнє заглиблення (29) при внутрішньому положенні ручки (12), причому гладкий стрижень (28) і фіксуючий елемент (9) з'єднані ковзним плішковим з'єднанням (32). 5 UA 90415 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
