Пристрій для транспортування та очистки коренебульбоплодів

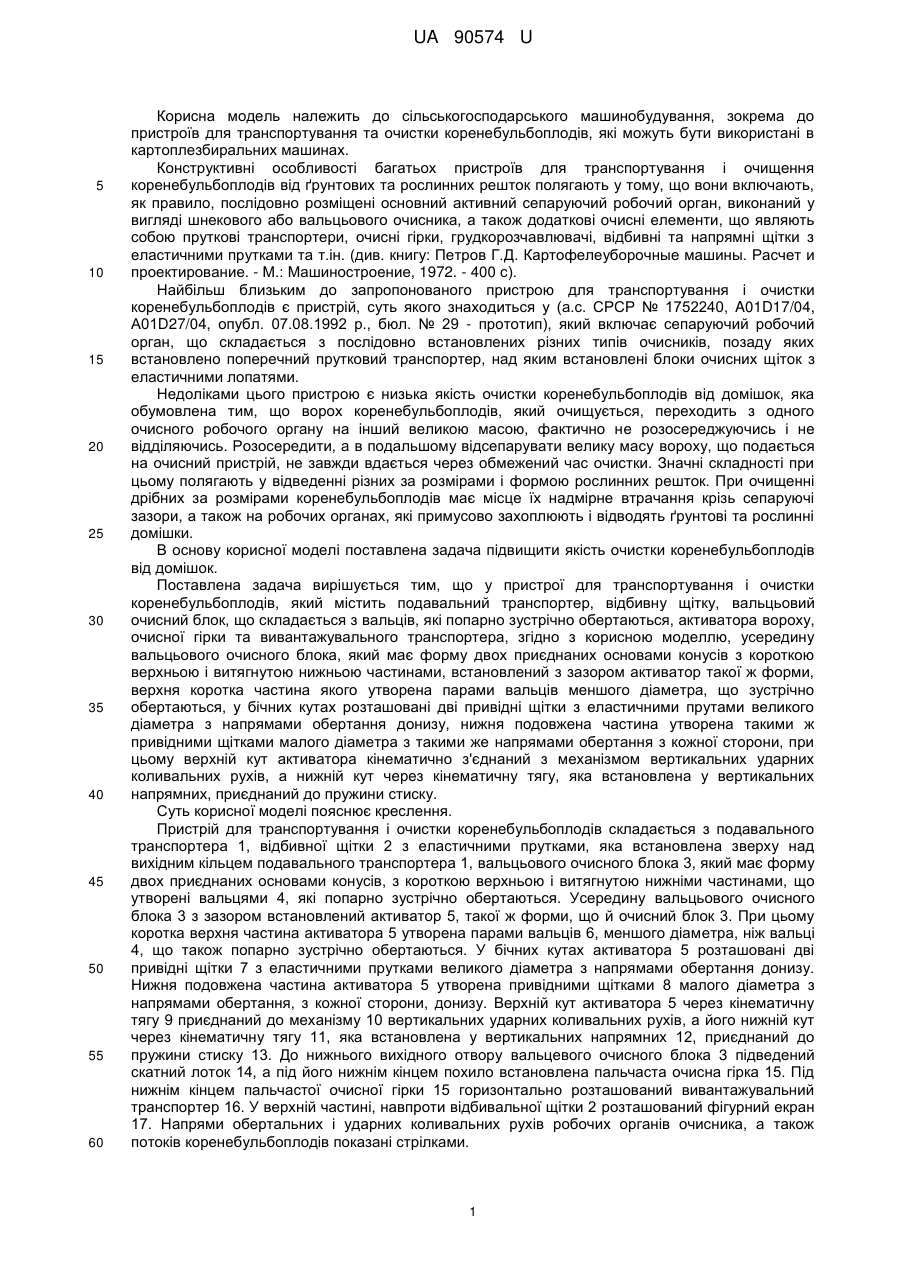

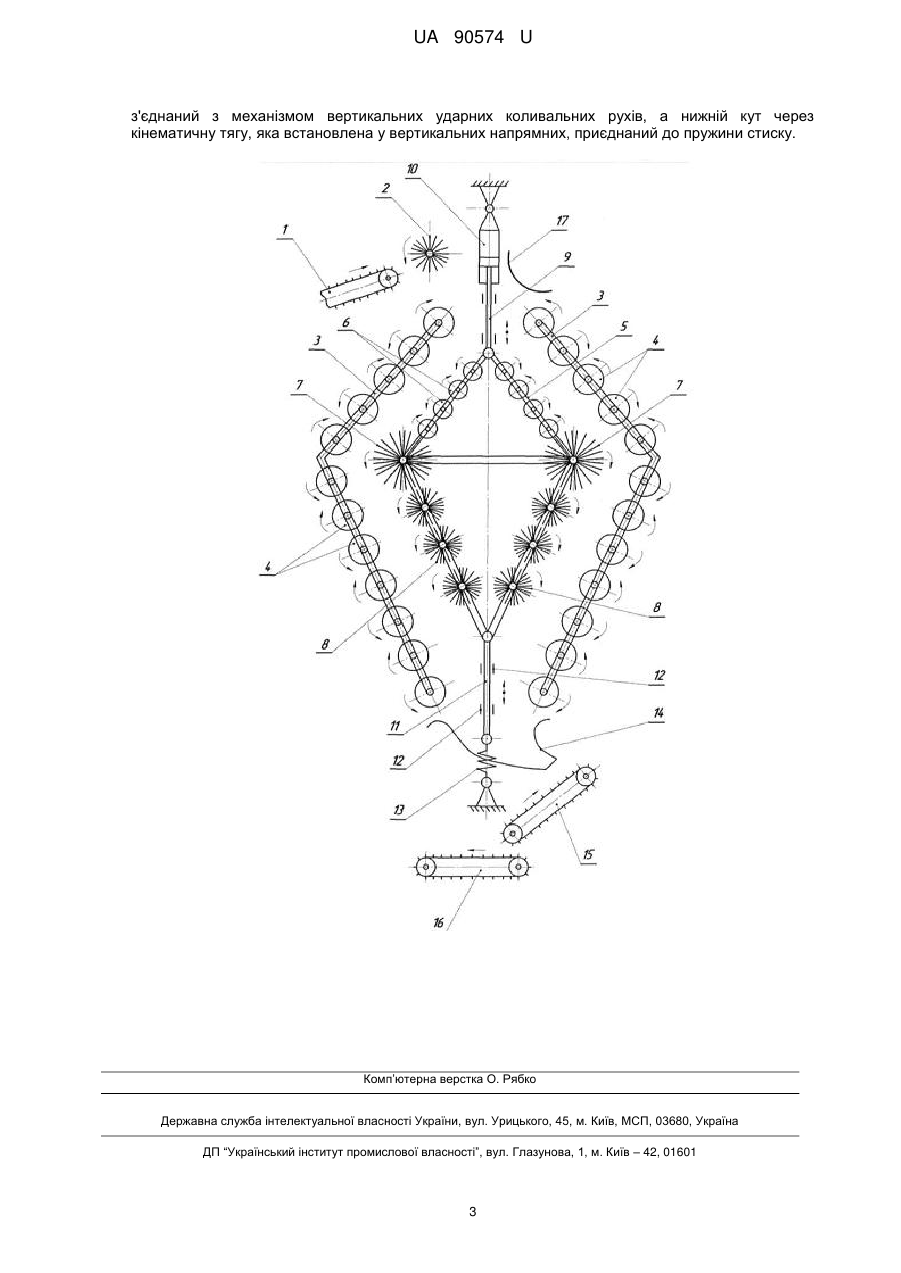

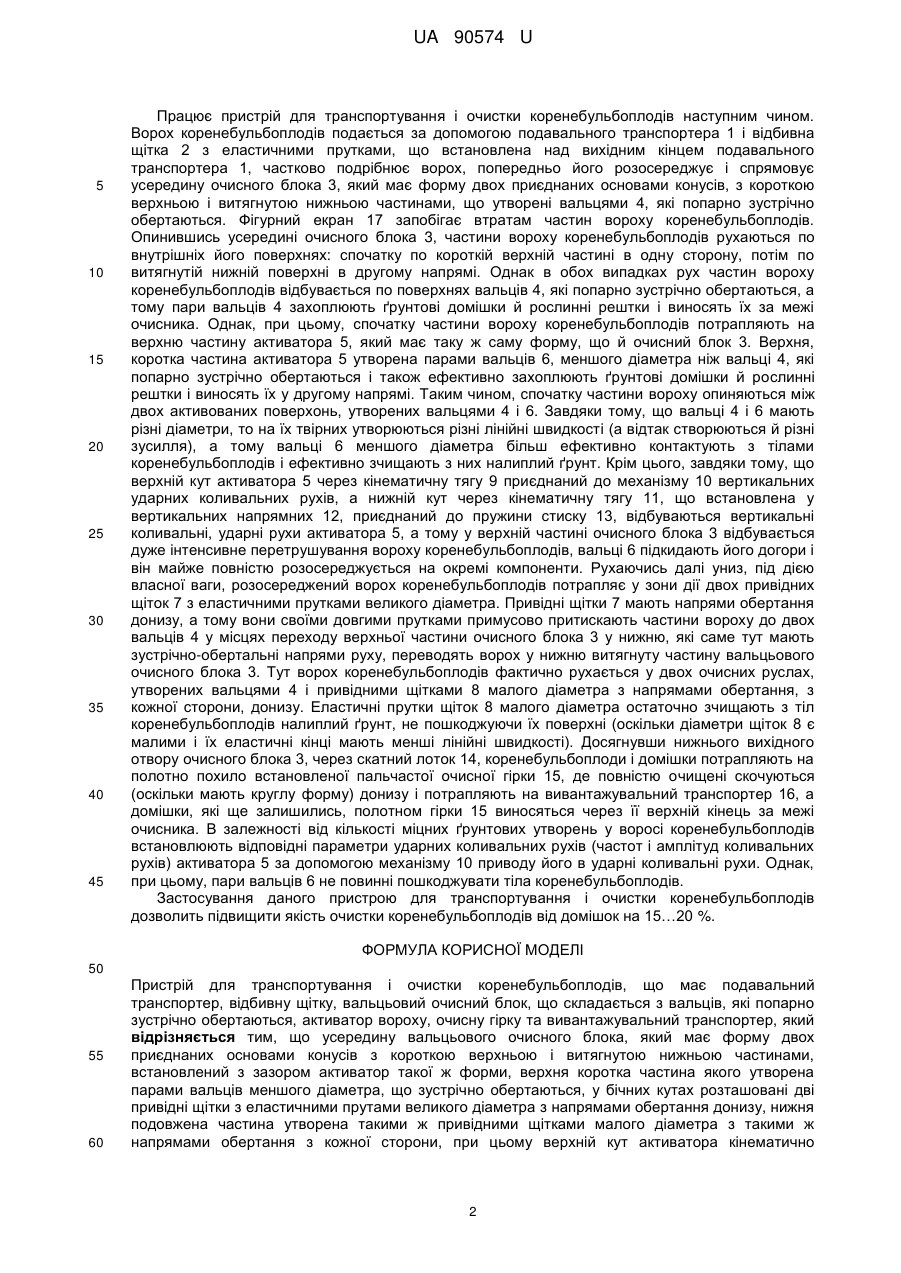

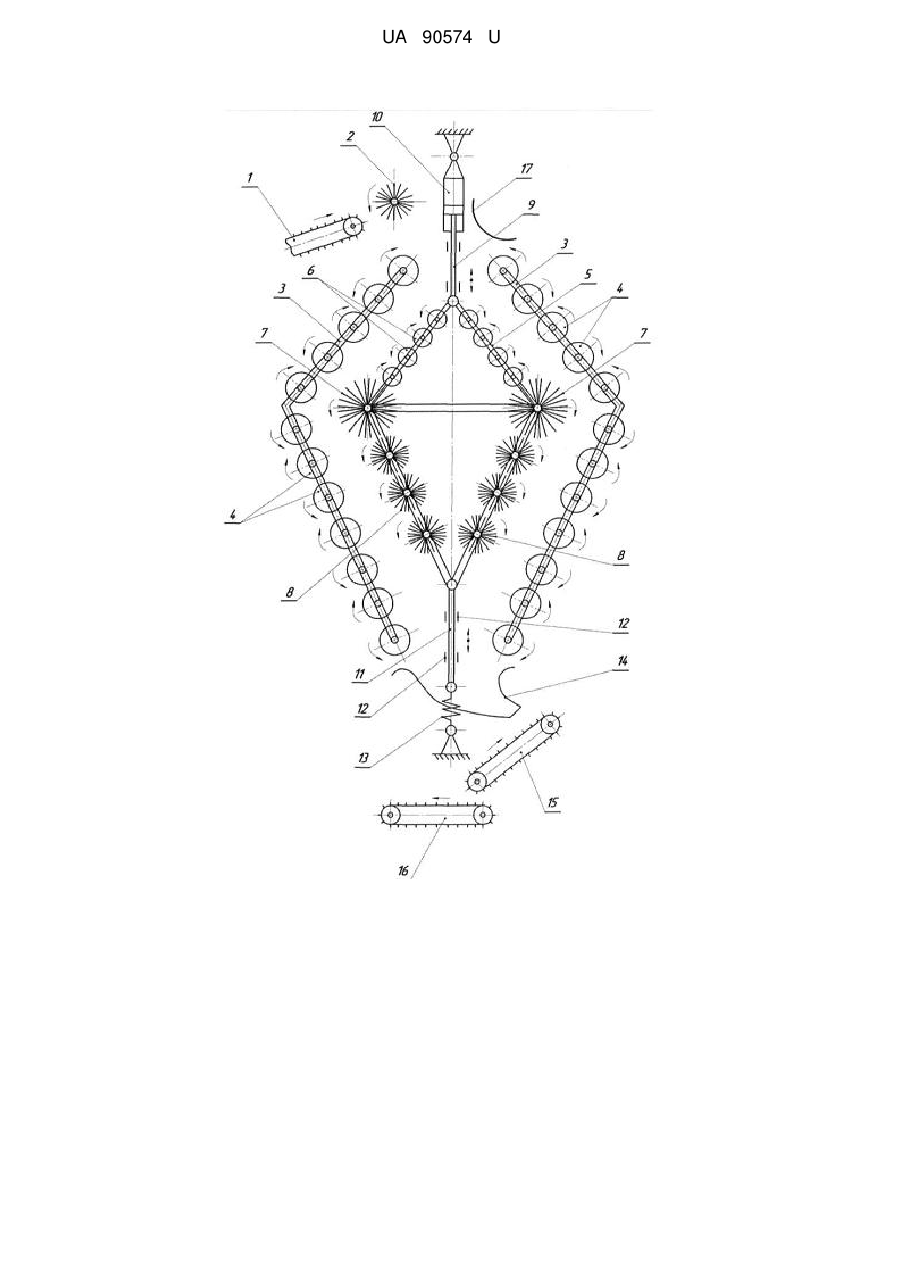

Реферат: Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, відбивну щітку, вальцьовий очисний блок, що складається з вальців, які попарно зустрічно обертаються, активатор вороху, очисну гірку та вивантажувальний транспортер. Усередину вальцьового очисного блока, який має форму двох приєднаних основами конусів з короткою верхньою і витягнутою нижньою частинами, встановлений з зазором активатор такої ж форми. Верхня коротка частина якого утворена парами вальців меншого діаметра, що зустрічно обертаються, у бічних кутах розташовані дві привідні щітки з еластичними прутами великого діаметра з напрямами обертання донизу. Нижня подовжена частина утворена такими ж привідними щітками малого діаметра з такими ж напрямами обертання з кожної сторони, при цьому верхній кут активатора кінематично з'єднаний з механізмом вертикальних ударних коливальних рухів, а нижній кут через кінематичну тягу, яка встановлена у вертикальних напрямних, приєднаний до пружини стиску. UA 90574 U (54) ПРИСТРІЙ ДЛЯ ТРАНСПОРТУВАННЯ ТА ОЧИСТКИ КОРЕНЕБУЛЬБОПЛОДІВ UA 90574 U UA 90574 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування та очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Конструктивні особливості багатьох пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток полягають у тому, що вони включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками та т.ін. (див. книгу: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. - 400 с). Найбільш близьким до запропонованого пристрою для транспортування і очистки коренебульбоплодів є пристрій, суть якого знаходиться у (а.с. СРСР № 1752240, A01D17/04, А01D27/04, опубл. 07.08.1992 р., бюл. № 29 - прототип), який включає сепаруючий робочий орган, що складається з послідовно встановлених різних типів очисників, позаду яких встановлено поперечний прутковий транспортер, над яким встановлені блоки очисних щіток з еластичними лопатями. Недоліками цього пристрою є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, переходить з одного очисного робочого органу на інший великою масою, фактично не розосереджуючись і не відділяючись. Розосередити, а в подальшому відсепарувати велику масу вороху, що подається на очисний пристрій, не завжди вдається через обмежений час очистки. Значні складності при цьому полягають у відведенні різних за розмірами і формою рослинних решток. При очищенні дрібних за розмірами коренебульбоплодів має місце їх надмірне втрачання крізь сепаруючі зазори, а також на робочих органах, які примусово захоплюють і відводять ґрунтові та рослинні домішки. В основу корисної моделі поставлена задача підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що у пристрої для транспортування і очистки коренебульбоплодів, який містить подавальний транспортер, відбивну щітку, вальцьовий очисний блок, що складається з вальців, які попарно зустрічно обертаються, активатора вороху, очисної гірки та вивантажувального транспортера, згідно з корисною моделлю, усередину вальцьового очисного блока, який має форму двох приєднаних основами конусів з короткою верхньою і витягнутою нижньою частинами, встановлений з зазором активатор такої ж форми, верхня коротка частина якого утворена парами вальців меншого діаметра, що зустрічно обертаються, у бічних кутах розташовані дві привідні щітки з еластичними прутами великого діаметра з напрямами обертання донизу, нижня подовжена частина утворена такими ж привідними щітками малого діаметра з такими же напрямами обертання з кожної сторони, при цьому верхній кут активатора кінематично з'єднаний з механізмом вертикальних ударних коливальних рухів, а нижній кут через кінематичну тягу, яка встановлена у вертикальних напрямних, приєднаний до пружини стиску. Суть корисної моделі пояснює креслення. Пристрій для транспортування і очистки коренебульбоплодів складається з подавального транспортера 1, відбивної щітки 2 з еластичними прутками, яка встановлена зверху над вихідним кільцем подавального транспортера 1, вальцьового очисного блока 3, який має форму двох приєднаних основами конусів, з короткою верхньою і витягнутою нижніми частинами, що утворені вальцями 4, які попарно зустрічно обертаються. Усередину вальцьового очисного блока 3 з зазором встановлений активатор 5, такої ж форми, що й очисний блок 3. При цьому коротка верхня частина активатора 5 утворена парами вальців 6, меншого діаметра, ніж вальці 4, що також попарно зустрічно обертаються. У бічних кутах активатора 5 розташовані дві привідні щітки 7 з еластичними прутками великого діаметра з напрямами обертання донизу. Нижня подовжена частина активатора 5 утворена привідними щітками 8 малого діаметра з напрямами обертання, з кожної сторони, донизу. Верхній кут активатора 5 через кінематичну тягу 9 приєднаний до механізму 10 вертикальних ударних коливальних рухів, а його нижній кут через кінематичну тягу 11, яка встановлена у вертикальних напрямних 12, приєднаний до пружини стиску 13. До нижнього вихідного отвору вальцевого очисного блока 3 підведений скатний лоток 14, а під його нижнім кінцем похило встановлена пальчаста очисна гірка 15. Під нижнім кінцем пальчастої очисної гірки 15 горизонтально розташований вивантажувальний транспортер 16. У верхній частині, навпроти відбивальної щітки 2 розташований фігурний екран 17. Напрями обертальних і ударних коливальних рухів робочих органів очисника, а також потоків коренебульбоплодів показані стрілками. 1 UA 90574 U 5 10 15 20 25 30 35 40 45 Працює пристрій для транспортування і очистки коренебульбоплодів наступним чином. Ворох коренебульбоплодів подається за допомогою подавального транспортера 1 і відбивна щітка 2 з еластичними прутками, що встановлена над вихідним кінцем подавального транспортера 1, частково подрібнює ворох, попередньо його розосереджує і спрямовує усередину очисного блока 3, який має форму двох приєднаних основами конусів, з короткою верхньою і витягнутою нижньою частинами, що утворені вальцями 4, які попарно зустрічно обертаються. Фігурний екран 17 запобігає втратам частин вороху коренебульбоплодів. Опинившись усередині очисного блока 3, частини вороху коренебульбоплодів рухаються по внутрішніх його поверхнях: спочатку по короткій верхній частині в одну сторону, потім по витягнутій нижній поверхні в другому напрямі. Однак в обох випадках рух частин вороху коренебульбоплодів відбувається по поверхнях вальців 4, які попарно зустрічно обертаються, а тому пари вальців 4 захоплюють ґрунтові домішки й рослинні рештки і виносять їх за межі очисника. Однак, при цьому, спочатку частини вороху коренебульбоплодів потрапляють на верхню частину активатора 5, який має таку ж саму форму, що й очисний блок 3. Верхня, коротка частина активатора 5 утворена парами вальців 6, меншого діаметра ніж вальці 4, які попарно зустрічно обертаються і також ефективно захоплюють ґрунтові домішки й рослинні рештки і виносять їх у другому напрямі. Таким чином, спочатку частини вороху опиняються між двох активованих поверхонь, утворених вальцями 4 і 6. Завдяки тому, що вальці 4 і 6 мають різні діаметри, то на їх твірних утворюються різні лінійні швидкості (а відтак створюються й різні зусилля), а тому вальці 6 меншого діаметра більш ефективно контактують з тілами коренебульбоплодів і ефективно зчищають з них налиплий ґрунт. Крім цього, завдяки тому, що верхній кут активатора 5 через кінематичну тягу 9 приєднаний до механізму 10 вертикальних ударних коливальних рухів, а нижній кут через кінематичну тягу 11, що встановлена у вертикальних напрямних 12, приєднаний до пружини стиску 13, відбуваються вертикальні коливальні, ударні рухи активатора 5, а тому у верхній частині очисного блока 3 відбувається дуже інтенсивне перетрушування вороху коренебульбоплодів, вальці 6 підкидають його догори і він майже повністю розосереджується на окремі компоненти. Рухаючись далі униз, під дією власної ваги, розосереджений ворох коренебульбоплодів потрапляє у зони дії двох привідних щіток 7 з еластичними прутками великого діаметра. Привідні щітки 7 мають напрями обертання донизу, а тому вони своїми довгими прутками примусово притискають частини вороху до двох вальців 4 у місцях переходу верхньої частини очисного блока 3 у нижню, які саме тут мають зустрічно-обертальні напрями руху, переводять ворох у нижню витягнуту частину вальцьового очисного блока 3. Тут ворох коренебульбоплодів фактично рухається у двох очисних руслах, утворених вальцями 4 і привідними щітками 8 малого діаметра з напрямами обертання, з кожної сторони, донизу. Еластичні прутки щіток 8 малого діаметра остаточно зчищають з тіл коренебульбоплодів налиплий ґрунт, не пошкоджуючи їх поверхні (оскільки діаметри щіток 8 є малими і їх еластичні кінці мають менші лінійні швидкості). Досягнувши нижнього вихідного отвору очисного блока 3, через скатний лоток 14, коренебульбоплоди і домішки потрапляють на полотно похило встановленої пальчастої очисної гірки 15, де повністю очищені скочуються (оскільки мають круглу форму) донизу і потрапляють на вивантажувальний транспортер 16, а домішки, які ще залишились, полотном гірки 15 виносяться через її верхній кінець за межі очисника. В залежності від кількості міцних ґрунтових утворень у воросі коренебульбоплодів встановлюють відповідні параметри ударних коливальних рухів (частот і амплітуд коливальних рухів) активатора 5 за допомогою механізму 10 приводу його в ударні коливальні рухи. Однак, при цьому, пари вальців 6 не повинні пошкоджувати тіла коренебульбоплодів. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15…20 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 Пристрій для транспортування і очистки коренебульбоплодів, що має подавальний транспортер, відбивну щітку, вальцьовий очисний блок, що складається з вальців, які попарно зустрічно обертаються, активатор вороху, очисну гірку та вивантажувальний транспортер, який відрізняється тим, що усередину вальцьового очисного блока, який має форму двох приєднаних основами конусів з короткою верхньою і витягнутою нижньою частинами, встановлений з зазором активатор такої ж форми, верхня коротка частина якого утворена парами вальців меншого діаметра, що зустрічно обертаються, у бічних кутах розташовані дві привідні щітки з еластичними прутами великого діаметра з напрямами обертання донизу, нижня подовжена частина утворена такими ж привідними щітками малого діаметра з такими ж напрямами обертання з кожної сторони, при цьому верхній кут активатора кінематично 2 UA 90574 U з'єднаний з механізмом вертикальних ударних коливальних рухів, а нижній кут через кінематичну тягу, яка встановлена у вертикальних напрямних, приєднаний до пружини стиску. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
