Пристрій для транспортування та очистки коренебульбоплодів

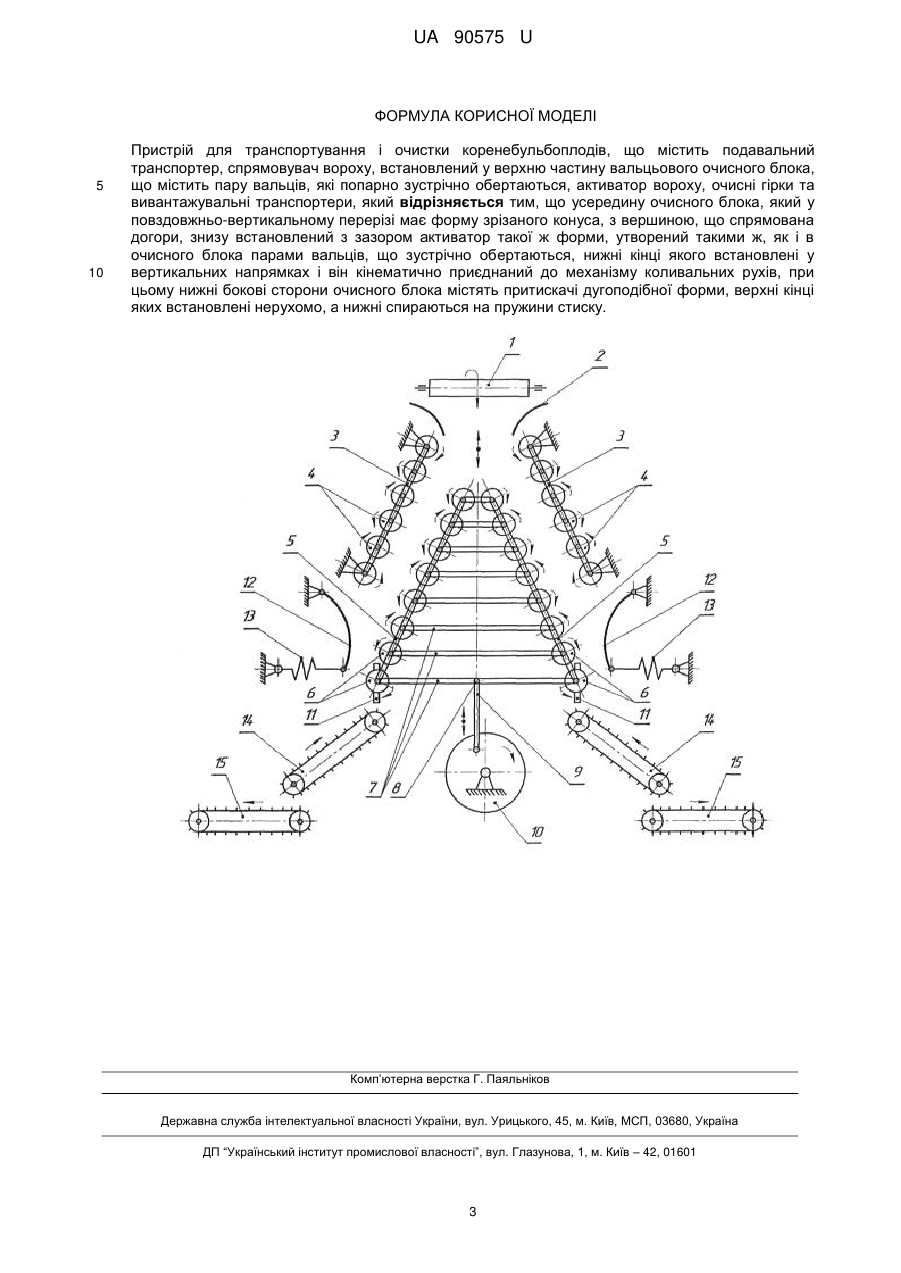

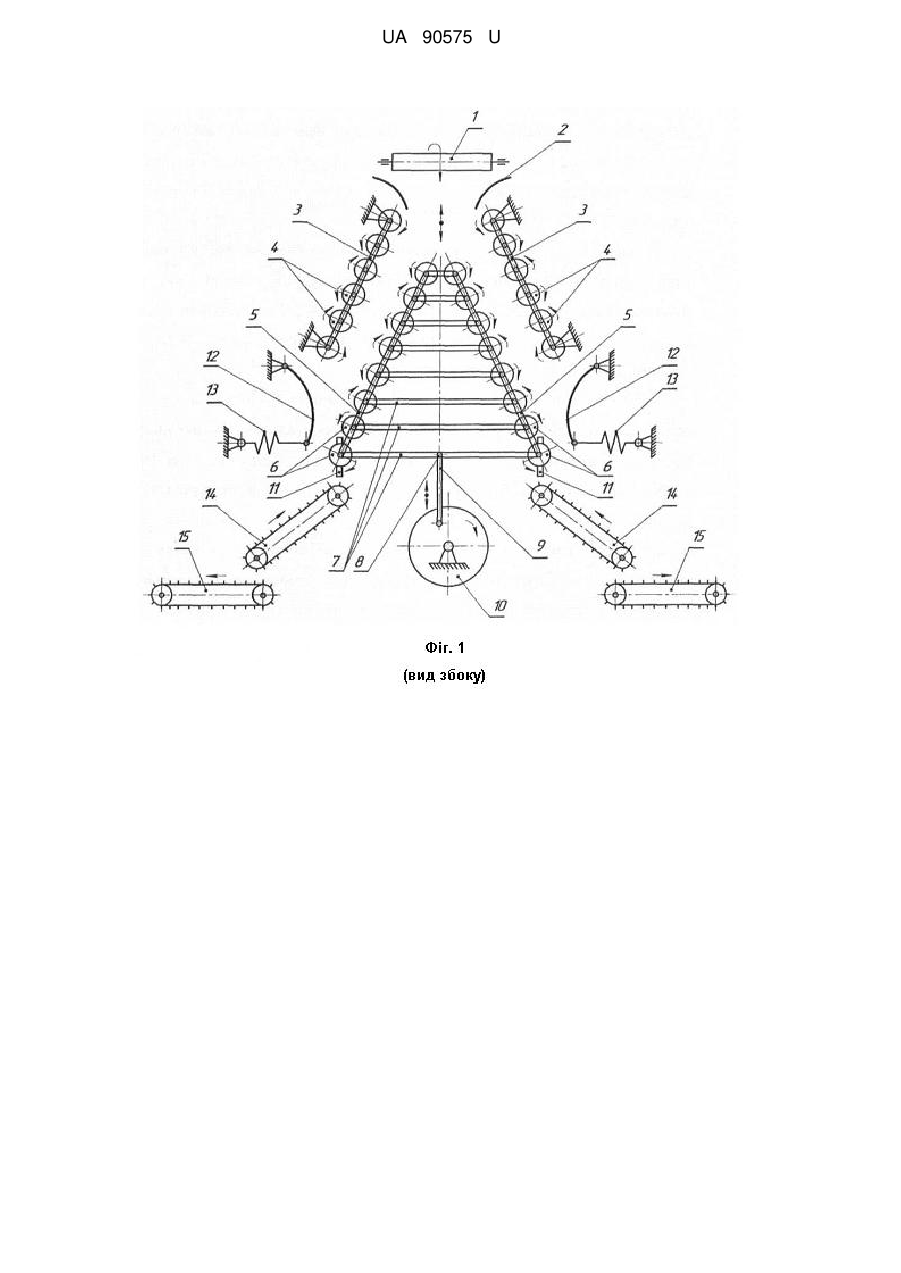

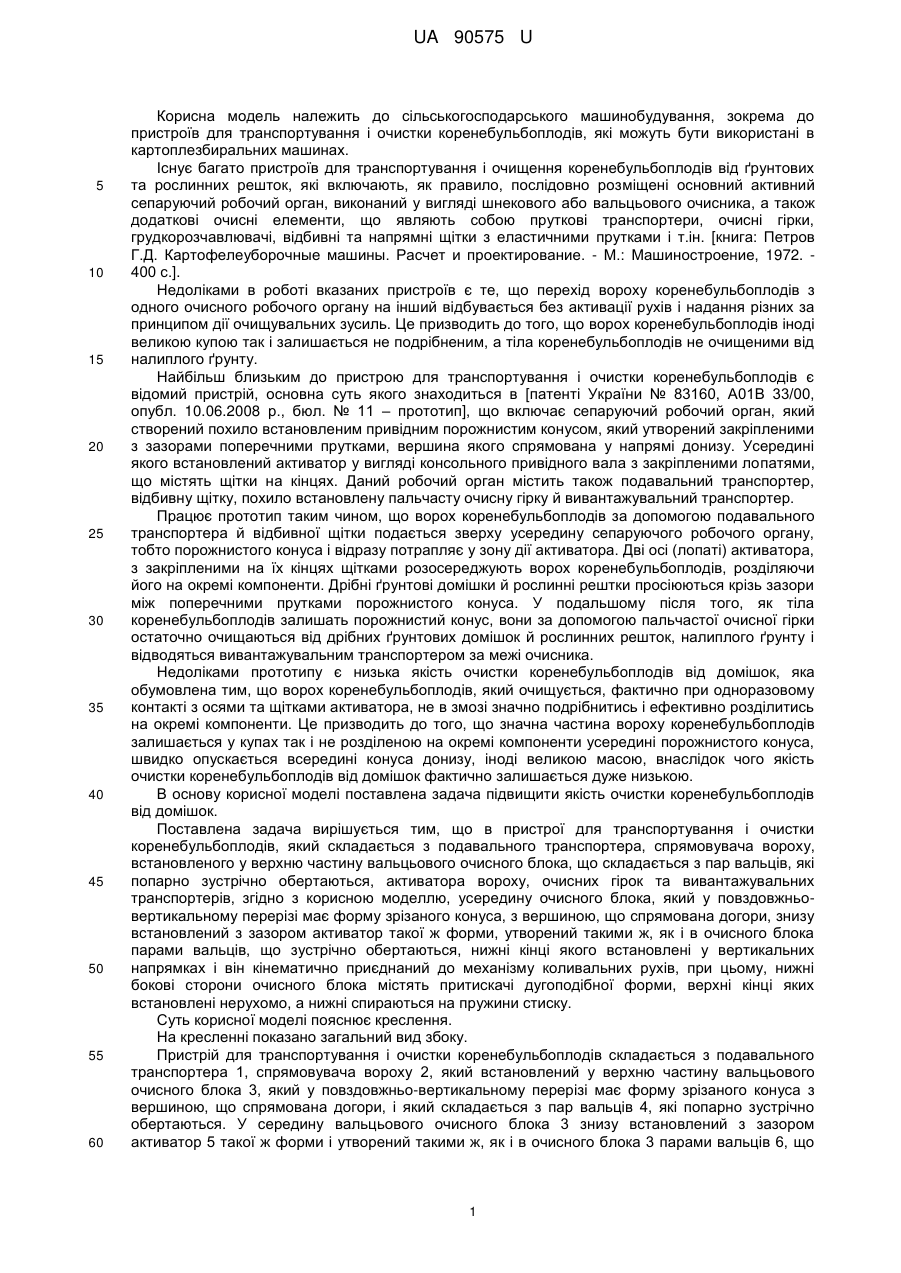

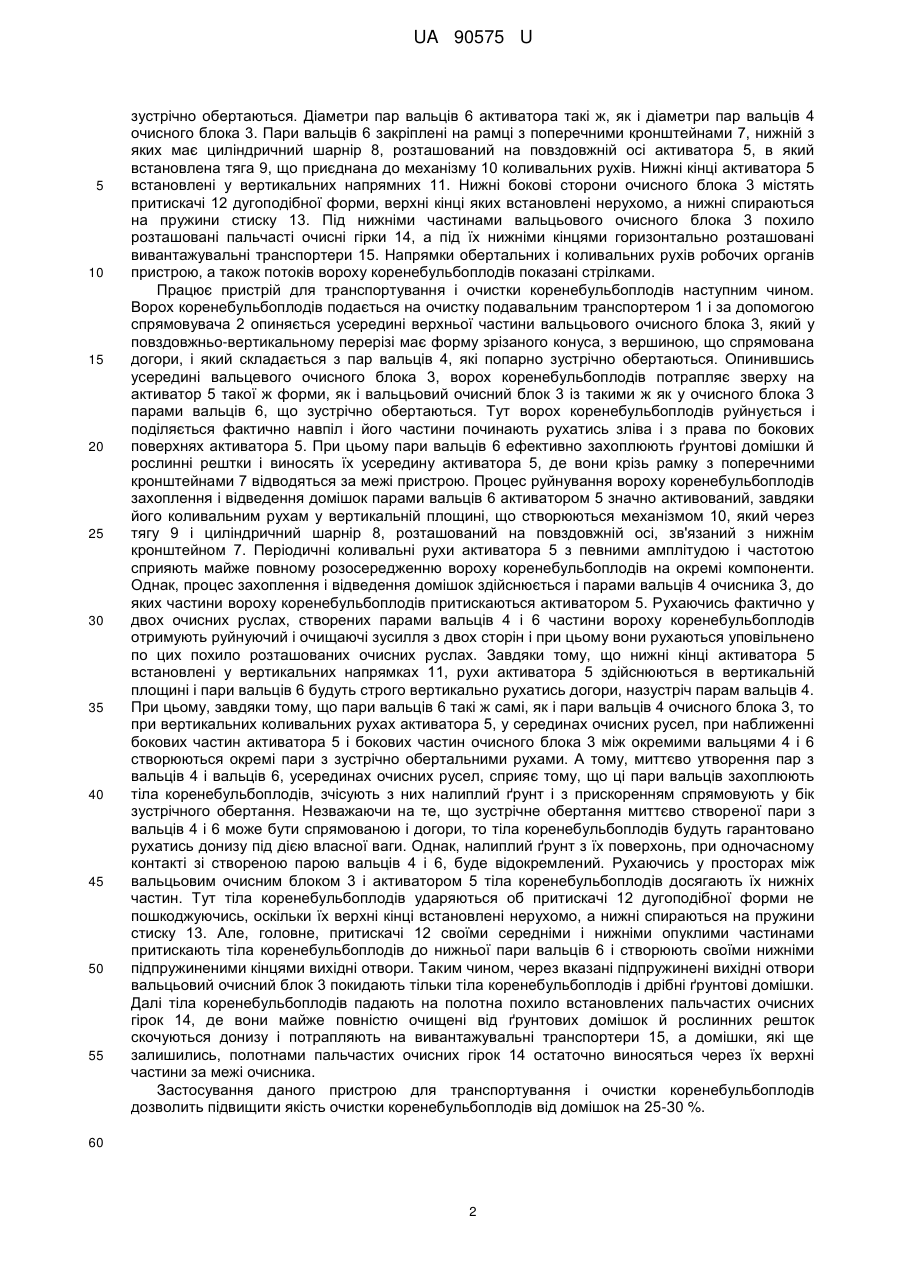

Реферат: Пристрій для транспортування і очистки коренебульбоплодів має подавальний транспортер, спрямовувач вороху, встановлений у верхню частину вальцьового очисного блока, що містить пару вальців, які попарно зустрічно обертаються, активатор вороху, очисні гірки та вивантажувальні транспортери. Усередину очисного блока, який у повздовжньо-вертикальному перерізі має форму зрізаного конуса, з вершиною, що спрямована догори, знизу встановлений з зазором активатор такої ж форми, утворений такими ж, як і в очисного блока парами вальців, що зустрічно обертаються, нижні кінці якого встановлені у вертикальних напрямках і він кінематично приєднаний до механізму коливальних рухів. Нижні бокові сторони очисного блока містять притискачі дугоподібної форми, верхні кінці яких встановлені нерухомо, а нижні спираються на пружини стиску. UA 90575 U (54) ПРИСТРІЙ ДЛЯ ТРАНСПОРТУВАННЯ ТА ОЧИСТКИ КОРЕНЕБУЛЬБОПЛОДІВ UA 90575 U UA 90575 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема до пристроїв для транспортування і очистки коренебульбоплодів, які можуть бути використані в картоплезбиральних машинах. Існує багато пристроїв для транспортування і очищення коренебульбоплодів від ґрунтових та рослинних решток, які включають, як правило, послідовно розміщені основний активний сепаруючий робочий орган, виконаний у вигляді шнекового або вальцьового очисника, а також додаткові очисні елементи, що являють собою пруткові транспортери, очисні гірки, грудкорозчавлювачі, відбивні та напрямні щітки з еластичними прутками і т.ін. [книга: Петров Г.Д. Картофелеуборочные машины. Расчет и проектирование. - М.: Машиностроение, 1972. 400 с.]. Недоліками в роботі вказаних пристроїв є те, що перехід вороху коренебульбоплодів з одного очисного робочого органу на інший відбувається без активації рухів і надання різних за принципом дії очищувальних зусиль. Це призводить до того, що ворох коренебульбоплодів іноді великою купою так і залишається не подрібненим, а тіла коренебульбоплодів не очищеними від налиплого ґрунту. Найбільш близьким до пристрою для транспортування і очистки коренебульбоплодів є відомий пристрій, основна суть якого знаходиться в [патенті України № 83160, А01В 33/00, опубл. 10.06.2008 р., бюл. № 11 – прототип], що включає сепаруючий робочий орган, який створений похило встановленим привідним порожнистим конусом, який утворений закріпленими з зазорами поперечними прутками, вершина якого спрямована у напрямі донизу. Усередині якого встановлений активатор у вигляді консольного привідного вала з закріпленими лопатями, що містять щітки на кінцях. Даний робочий орган містить також подавальний транспортер, відбивну щітку, похило встановлену пальчасту очисну гірку й вивантажувальний транспортер. Працює прототип таким чином, що ворох коренебульбоплодів за допомогою подавального транспортера й відбивної щітки подається зверху усередину сепаруючого робочого органу, тобто порожнистого конуса і відразу потрапляє у зону дії активатора. Дві осі (лопаті) активатора, з закріпленими на їх кінцях щітками розосереджують ворох коренебульбоплодів, розділяючи його на окремі компоненти. Дрібні ґрунтові домішки й рослинні рештки просіюються крізь зазори між поперечними прутками порожнистого конуса. У подальшому після того, як тіла коренебульбоплодів залишать порожнистий конус, вони за допомогою пальчастої очисної гірки остаточно очищаються від дрібних ґрунтових домішок й рослинних решток, налиплого ґрунту і відводяться вивантажувальним транспортером за межі очисника. Недоліками прототипу є низька якість очистки коренебульбоплодів від домішок, яка обумовлена тим, що ворох коренебульбоплодів, який очищується, фактично при одноразовому контакті з осями та щітками активатора, не в змозі значно подрібнитись і ефективно розділитись на окремі компоненти. Це призводить до того, що значна частина вороху коренебульбоплодів залишається у купах так і не розділеною на окремі компоненти усередині порожнистого конуса, швидко опускається всередині конуса донизу, іноді великою масою, внаслідок чого якість очистки коренебульбоплодів від домішок фактично залишається дуже низькою. В основу корисної моделі поставлена задача підвищити якість очистки коренебульбоплодів від домішок. Поставлена задача вирішується тим, що в пристрої для транспортування і очистки коренебульбоплодів, який складається з подавального транспортера, спрямовувача вороху, встановленого у верхню частину вальцьового очисного блока, що складається з пар вальців, які попарно зустрічно обертаються, активатора вороху, очисних гірок та вивантажувальних транспортерів, згідно з корисною моделлю, усередину очисного блока, який у повздовжньовертикальному перерізі має форму зрізаного конуса, з вершиною, що спрямована догори, знизу встановлений з зазором активатор такої ж форми, утворений такими ж, як і в очисного блока парами вальців, що зустрічно обертаються, нижні кінці якого встановлені у вертикальних напрямках і він кінематично приєднаний до механізму коливальних рухів, при цьому, нижні бокові сторони очисного блока містять притискачі дугоподібної форми, верхні кінці яких встановлені нерухомо, а нижні спираються на пружини стиску. Суть корисної моделі пояснює креслення. На кресленні показано загальний вид збоку. Пристрій для транспортування і очистки коренебульбоплодів складається з подавального транспортера 1, спрямовувача вороху 2, який встановлений у верхню частину вальцьового очисного блока 3, який у повздовжньо-вертикальному перерізі має форму зрізаного конуса з вершиною, що спрямована догори, і який складається з пар вальців 4, які попарно зустрічно обертаються. У середину вальцьового очисного блока 3 знизу встановлений з зазором активатор 5 такої ж форми і утворений такими ж, як і в очисного блока 3 парами вальців 6, що 1 UA 90575 U 5 10 15 20 25 30 35 40 45 50 55 зустрічно обертаються. Діаметри пар вальців 6 активатора такі ж, як і діаметри пар вальців 4 очисного блока 3. Пари вальців 6 закріплені на рамці з поперечними кронштейнами 7, нижній з яких має циліндричний шарнір 8, розташований на повздовжній осі активатора 5, в який встановлена тяга 9, що приєднана до механізму 10 коливальних рухів. Нижні кінці активатора 5 встановлені у вертикальних напрямних 11. Нижні бокові сторони очисного блока 3 містять притискачі 12 дугоподібної форми, верхні кінці яких встановлені нерухомо, а нижні спираються на пружини стиску 13. Під нижніми частинами вальцьового очисного блока 3 похило розташовані пальчасті очисні гірки 14, а під їх нижніми кінцями горизонтально розташовані вивантажувальні транспортери 15. Напрямки обертальних і коливальних рухів робочих органів пристрою, а також потоків вороху коренебульбоплодів показані стрілками. Працює пристрій для транспортування і очистки коренебульбоплодів наступним чином. Ворох коренебульбоплодів подається на очистку подавальним транспортером 1 і за допомогою спрямовувача 2 опиняється усередині верхньої частини вальцьового очисного блока 3, який у повздовжньо-вертикальному перерізі має форму зрізаного конуса, з вершиною, що спрямована догори, і який складається з пар вальців 4, які попарно зустрічно обертаються. Опинившись усередині вальцевого очисного блока 3, ворох коренебульбоплодів потрапляє зверху на активатор 5 такої ж форми, як і вальцьовий очисний блок 3 із такими ж як у очисного блока 3 парами вальців 6, що зустрічно обертаються. Тут ворох коренебульбоплодів руйнується і поділяється фактично навпіл і його частини починають рухатись зліва і з права по бокових поверхнях активатора 5. При цьому пари вальців 6 ефективно захоплюють ґрунтові домішки й рослинні рештки і виносять їх усередину активатора 5, де вони крізь рамку з поперечними кронштейнами 7 відводяться за межі пристрою. Процес руйнування вороху коренебульбоплодів захоплення і відведення домішок парами вальців 6 активатором 5 значно активований, завдяки його коливальним рухам у вертикальній площині, що створюються механізмом 10, який через тягу 9 і циліндричний шарнір 8, розташований на повздовжній осі, зв'язаний з нижнім кронштейном 7. Періодичні коливальні рухи активатора 5 з певними амплітудою і частотою сприяють майже повному розосередженню вороху коренебульбоплодів на окремі компоненти. Однак, процес захоплення і відведення домішок здійснюється і парами вальців 4 очисника 3, до яких частини вороху коренебульбоплодів притискаються активатором 5. Рухаючись фактично у двох очисних руслах, створених парами вальців 4 і 6 частини вороху коренебульбоплодів отримують руйнуючий і очищаючі зусилля з двох сторін і при цьому вони рухаються уповільнено по цих похило розташованих очисних руслах. Завдяки тому, що нижні кінці активатора 5 встановлені у вертикальних напрямках 11, рухи активатора 5 здійснюються в вертикальній площині і пари вальців 6 будуть строго вертикально рухатись догори, назустріч парам вальців 4. При цьому, завдяки тому, що пари вальців 6 такі ж самі, як і пари вальців 4 очисного блока 3, то при вертикальних коливальних рухах активатора 5, у серединах очисних русел, при наближенні бокових частин активатора 5 і бокових частин очисного блока 3 між окремими вальцями 4 і 6 створюються окремі пари з зустрічно обертальними рухами. А тому, миттєво утворення пар з вальців 4 і вальців 6, усерединах очисних русел, сприяє тому, що ці пари вальців захоплюють тіла коренебульбоплодів, зчісують з них налиплий ґрунт і з прискоренням спрямовують у бік зустрічного обертання. Незважаючи на те, що зустрічне обертання миттєво створеної пари з вальців 4 і 6 може бути спрямованою і догори, то тіла коренебульбоплодів будуть гарантовано рухатись донизу під дією власної ваги. Однак, налиплий ґрунт з їх поверхонь, при одночасному контакті зі створеною парою вальців 4 і 6, буде відокремлений. Рухаючись у просторах між вальцьовим очисним блоком 3 і активатором 5 тіла коренебульбоплодів досягають їх нижніх частин. Тут тіла коренебульбоплодів ударяються об притискачі 12 дугоподібної форми не пошкоджуючись, оскільки їх верхні кінці встановлені нерухомо, а нижні спираються на пружини стиску 13. Але, головне, притискачі 12 своїми середніми і нижніми опуклими частинами притискають тіла коренебульбоплодів до нижньої пари вальців 6 і створюють своїми нижніми підпружиненими кінцями вихідні отвори. Таким чином, через вказані підпружинені вихідні отвори вальцьовий очисний блок 3 покидають тільки тіла коренебульбоплодів і дрібні ґрунтові домішки. Далі тіла коренебульбоплодів падають на полотна похило встановлених пальчастих очисних гірок 14, де вони майже повністю очищені від ґрунтових домішок й рослинних решток скочуються донизу і потрапляють на вивантажувальні транспортери 15, а домішки, які ще залишились, полотнами пальчастих очисних гірок 14 остаточно виносяться через їх верхні частини за межі очисника. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 25-30 %. 60 2 UA 90575 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для транспортування і очистки коренебульбоплодів, що містить подавальний транспортер, спрямовувач вороху, встановлений у верхню частину вальцьового очисного блока, що містить пару вальців, які попарно зустрічно обертаються, активатор вороху, очисні гірки та вивантажувальні транспортери, який відрізняється тим, що усередину очисного блока, який у повздовжньо-вертикальному перерізі має форму зрізаного конуса, з вершиною, що спрямована догори, знизу встановлений з зазором активатор такої ж форми, утворений такими ж, як і в очисного блока парами вальців, що зустрічно обертаються, нижні кінці якого встановлені у вертикальних напрямках і він кінематично приєднаний до механізму коливальних рухів, при цьому нижні бокові сторони очисного блока містять притискачі дугоподібної форми, верхні кінці яких встановлені нерухомо, а нижні спираються на пружини стиску. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
