Диспергатор гетерогенних систем

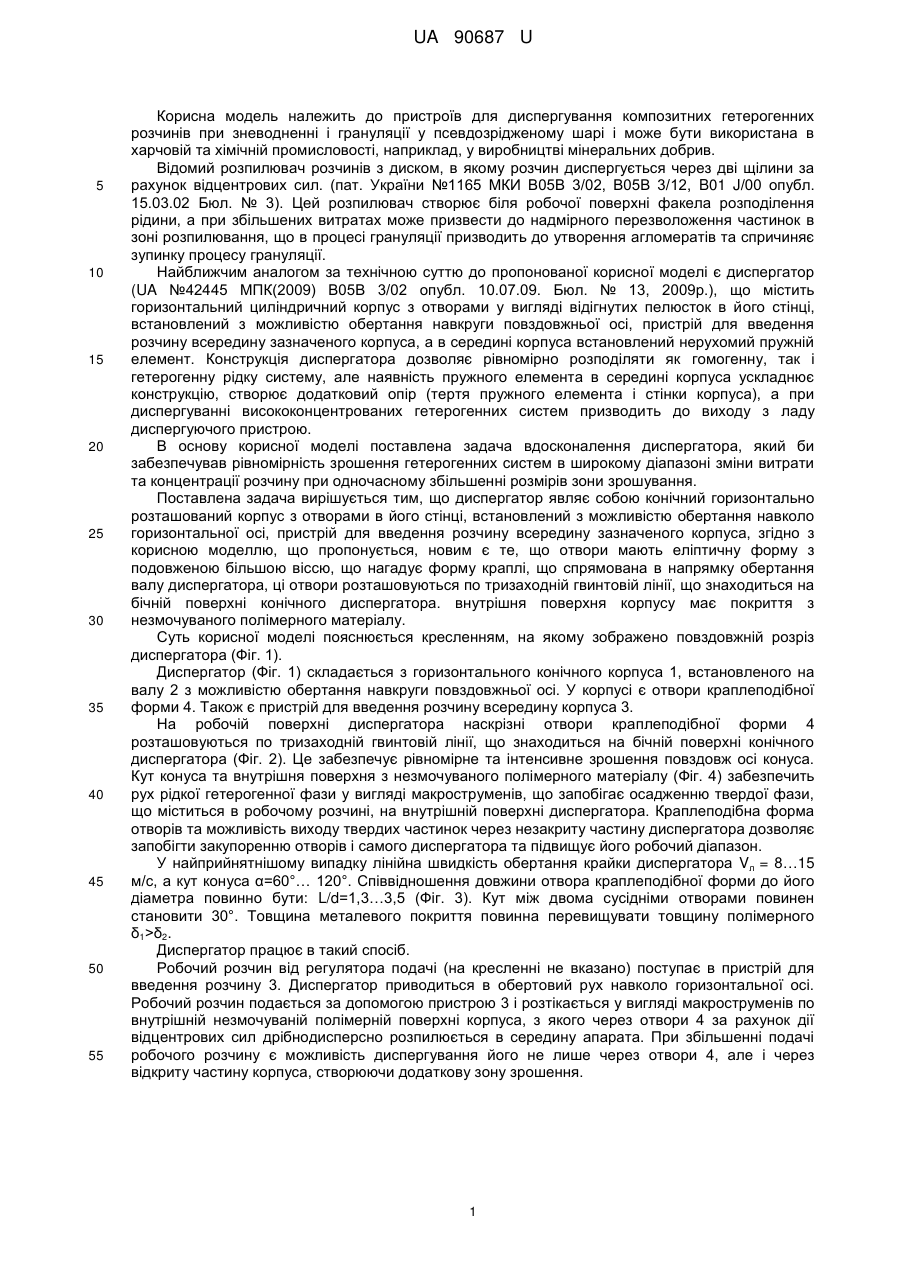

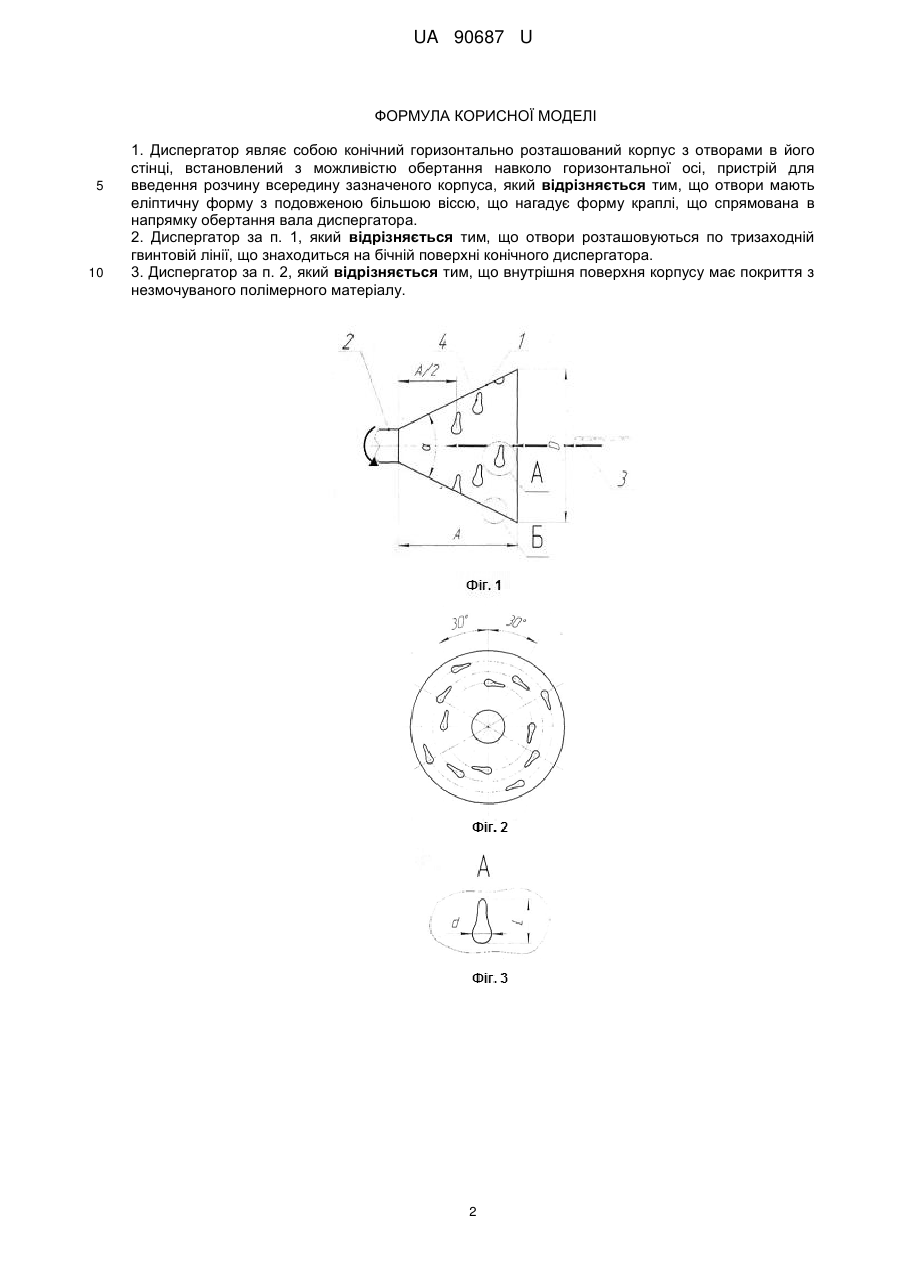

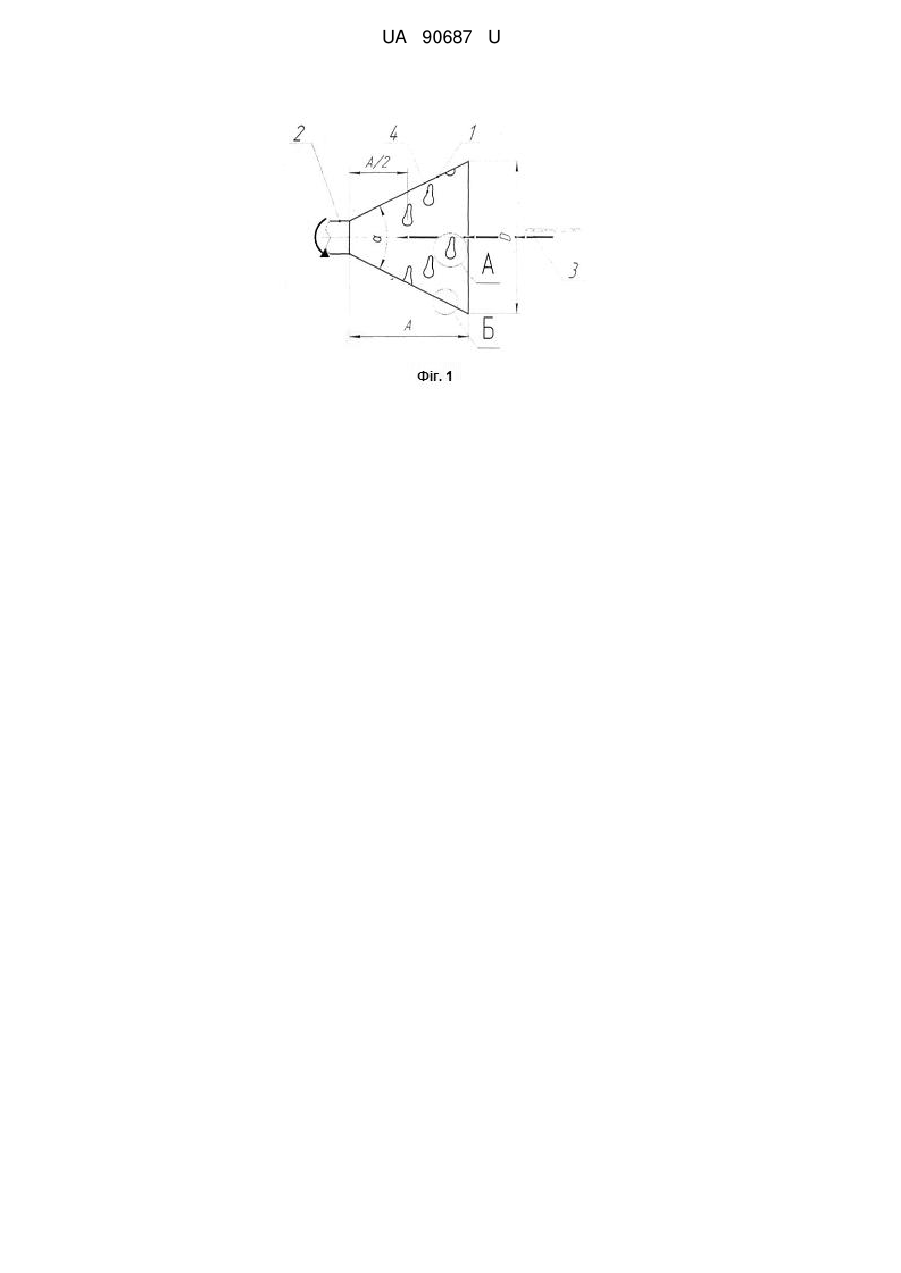

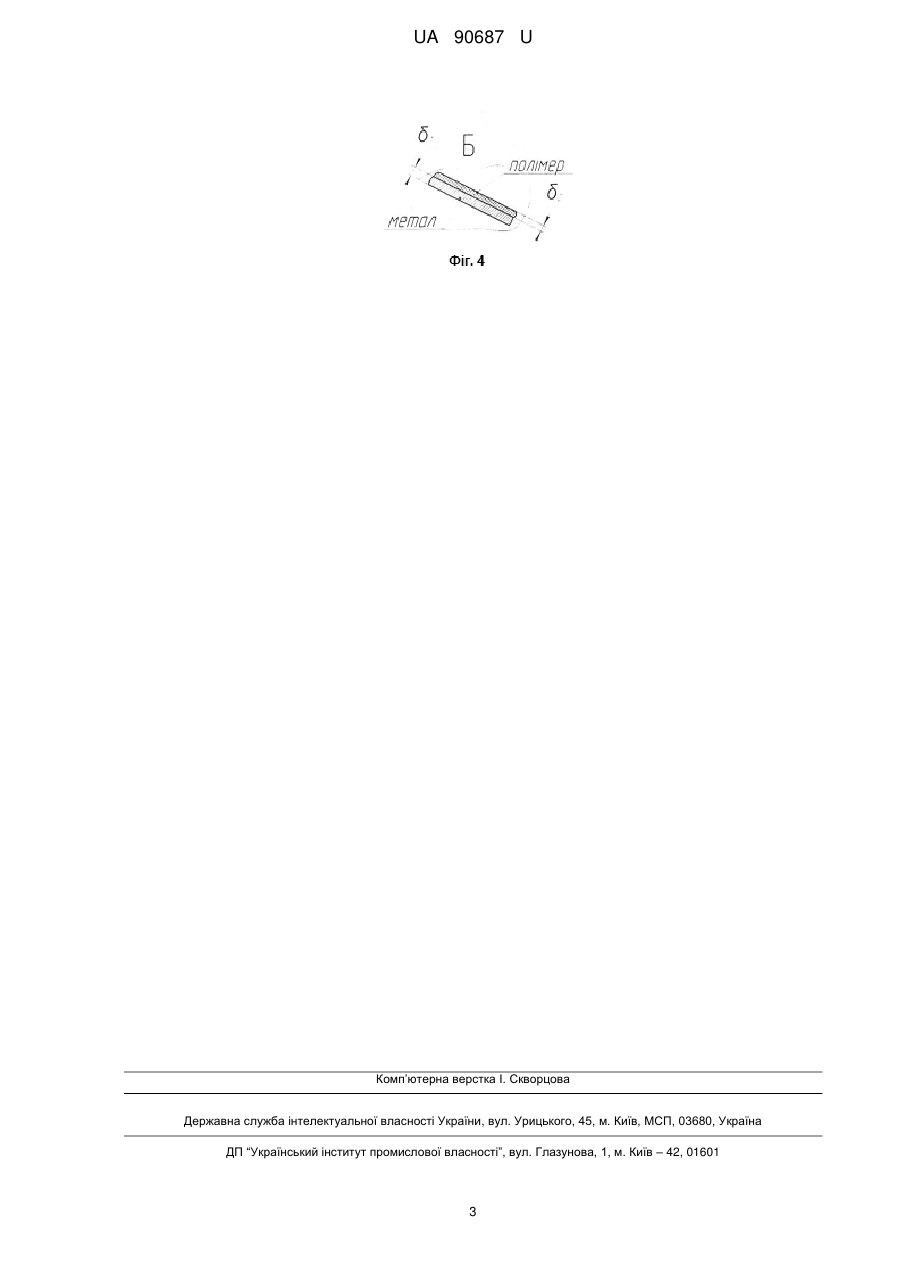

Реферат: Диспергатор являє собою конічний горизонтально розташований корпус з отворами в його стінці, встановлений з можливістю обертання навколо горизонтальної осі, пристрій для введення розчину всередину зазначеного корпуса. Отвори мають еліптичну форму з подовженою більшою віссю, що нагадує форму краплі, що спрямована в напрямку обертання валу диспергатора. UA 90687 U (12) UA 90687 U UA 90687 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв для диспергування композитних гетерогенних розчинів при зневодненні і грануляції у псевдозрідженому шарі і може бути використана в харчовій та хімічній промисловості, наприклад, у виробництві мінеральних добрив. Відомий розпилювач розчинів з диском, в якому розчин диспергується через дві щілини за рахунок відцентрових сил. (пат. України №1165 МКИ В05В 3/02, В05В 3/12, B01 J/00 опубл. 15.03.02 Бюл. № 3). Цей розпилювач створює біля робочої поверхні факела розподілення рідини, а при збільшених витратах може призвести до надмірного перезволоження частинок в зоні розпилювання, що в процесі грануляції призводить до утворення агломератів та спричиняє зупинку процесу грануляції. Найближчим аналогом за технічною суттю до пропонованої корисної моделі є диспергатор (UA №42445 МПК(2009) В05В 3/02 опубл. 10.07.09. Бюл. № 13, 2009р.), що містить горизонтальний циліндричний корпус з отворами у вигляді відігнутих пелюсток в його стінці, встановлений з можливістю обертання навкруги повздовжньої осі, пристрій для введення розчину всередину зазначеного корпуса, а в середині корпуса встановлений нерухомий пружній елемент. Конструкція диспергатора дозволяє рівномірно розподіляти як гомогенну, так і гетерогенну рідку систему, але наявність пружного елемента в середині корпуса ускладнює конструкцію, створює додатковий опір (тертя пружного елемента і стінки корпуса), а при диспергуванні висококонцентрованих гетерогенних систем призводить до виходу з ладу диспергуючого пристрою. В основу корисної моделі поставлена задача вдосконалення диспергатора, який би забезпечував рівномірність зрошення гетерогенних систем в широкому діапазоні зміни витрати та концентрації розчину при одночасному збільшенні розмірів зони зрошування. Поставлена задача вирішується тим, що диспергатор являє собою конічний горизонтально розташований корпус з отворами в його стінці, встановлений з можливістю обертання навколо горизонтальної осі, пристрій для введення розчину всередину зазначеного корпуса, згідно з корисною моделлю, що пропонується, новим є те, що отвори мають еліптичну форму з подовженою більшою віссю, що нагадує форму краплі, що спрямована в напрямку обертання валу диспергатора, ці отвори розташовуються по тризаходній гвинтовій лінії, що знаходиться на бічній поверхні конічного диспергатора. внутрішня поверхня корпусу має покриття з незмочуваного полімерного матеріалу. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній розріз диспергатора (Фіг. 1). Диспергатор (Фіг. 1) складається з горизонтального конічного корпуса 1, встановленого на валу 2 з можливістю обертання навкруги повздовжньої осі. У корпусі є отвори краплеподібної форми 4. Також є пристрій для введення розчину всередину корпуса 3. На робочій поверхні диспергатора наскрізні отвори краплеподібної форми 4 розташовуються по тризаходній гвинтовій лінії, що знаходиться на бічній поверхні конічного диспергатора (Фіг. 2). Це забезпечує рівномірне та інтенсивне зрошення повздовж осі конуса. Кут конуса та внутрішня поверхня з незмочуваного полімерного матеріалу (Фіг. 4) забезпечить рух рідкої гетерогенної фази у вигляді макроструменів, що запобігає осадженню твердої фази, що міститься в робочому розчині, на внутрішній поверхні диспергатора. Краплеподібна форма отворів та можливість виходу твердих частинок через незакриту частину диспергатора дозволяє запобігти закупоренню отворів і самого диспергатора та підвищує його робочий діапазон. У найприйнятнішому випадку лінійна швидкість обертання крайки диспергатора Vл = 8…15 м/с, а кут конуса α=60°… 120°. Співвідношення довжини отвора краплеподібної форми до його діаметра повинно бути: L/d=1,3…3,5 (Фіг. 3). Кут між двома сусідніми отворами повинен становити 30°. Товщина металевого покриття повинна перевищувати товщину полімерного δ1>δ2. Диспергатор працює в такий спосіб. Робочий розчин від регулятора подачі (на кресленні не вказано) поступає в пристрій для введення розчину 3. Диспергатор приводиться в обертовий рух навколо горизонтальної осі. Робочий розчин подається за допомогою пристрою 3 і розтікається у вигляді макроструменів по внутрішній незмочуваній полімерній поверхні корпуса, з якого через отвори 4 за рахунок дії відцентрових сил дрібнодисперсно розпилюється в середину апарата. При збільшенні подачі робочого розчину є можливість диспергування його не лише через отвори 4, але і через відкриту частину корпуса, створюючи додаткову зону зрошення. 1 UA 90687 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Диспергатор являє собою конічний горизонтально розташований корпус з отворами в його стінці, встановлений з можливістю обертання навколо горизонтальної осі, пристрій для введення розчину всередину зазначеного корпуса, який відрізняється тим, що отвори мають еліптичну форму з подовженою більшою віссю, що нагадує форму краплі, що спрямована в напрямку обертання вала диспергатора. 2. Диспергатор за п. 1, який відрізняється тим, що отвори розташовуються по тризаходній гвинтовій лінії, що знаходиться на бічній поверхні конічного диспергатора. 3. Диспергатор за п. 2, який відрізняється тим, що внутрішня поверхня корпусу має покриття з незмочуваного полімерного матеріалу. 2 UA 90687 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
