Газорозподільний пристрій апарата псевдозрідженого шару

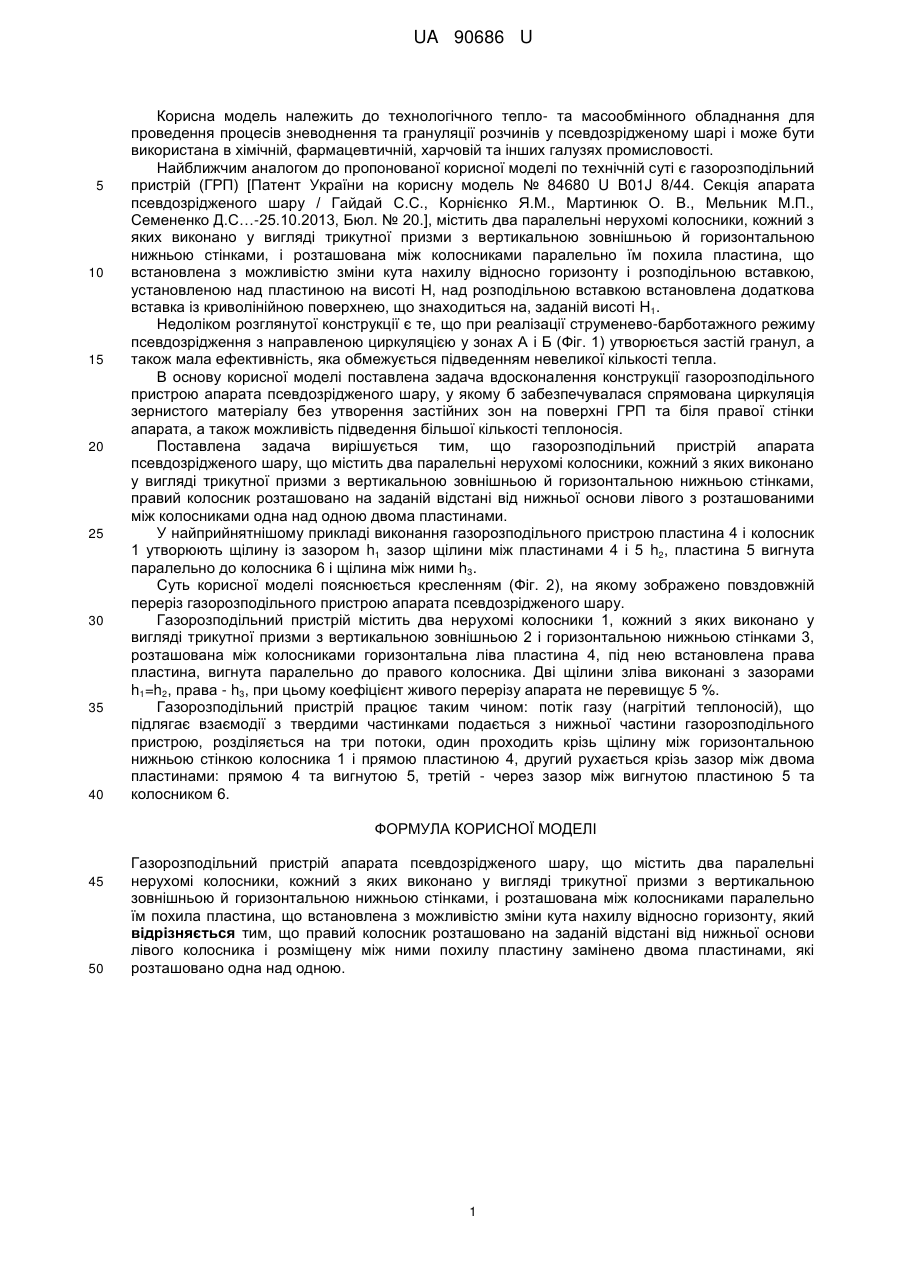

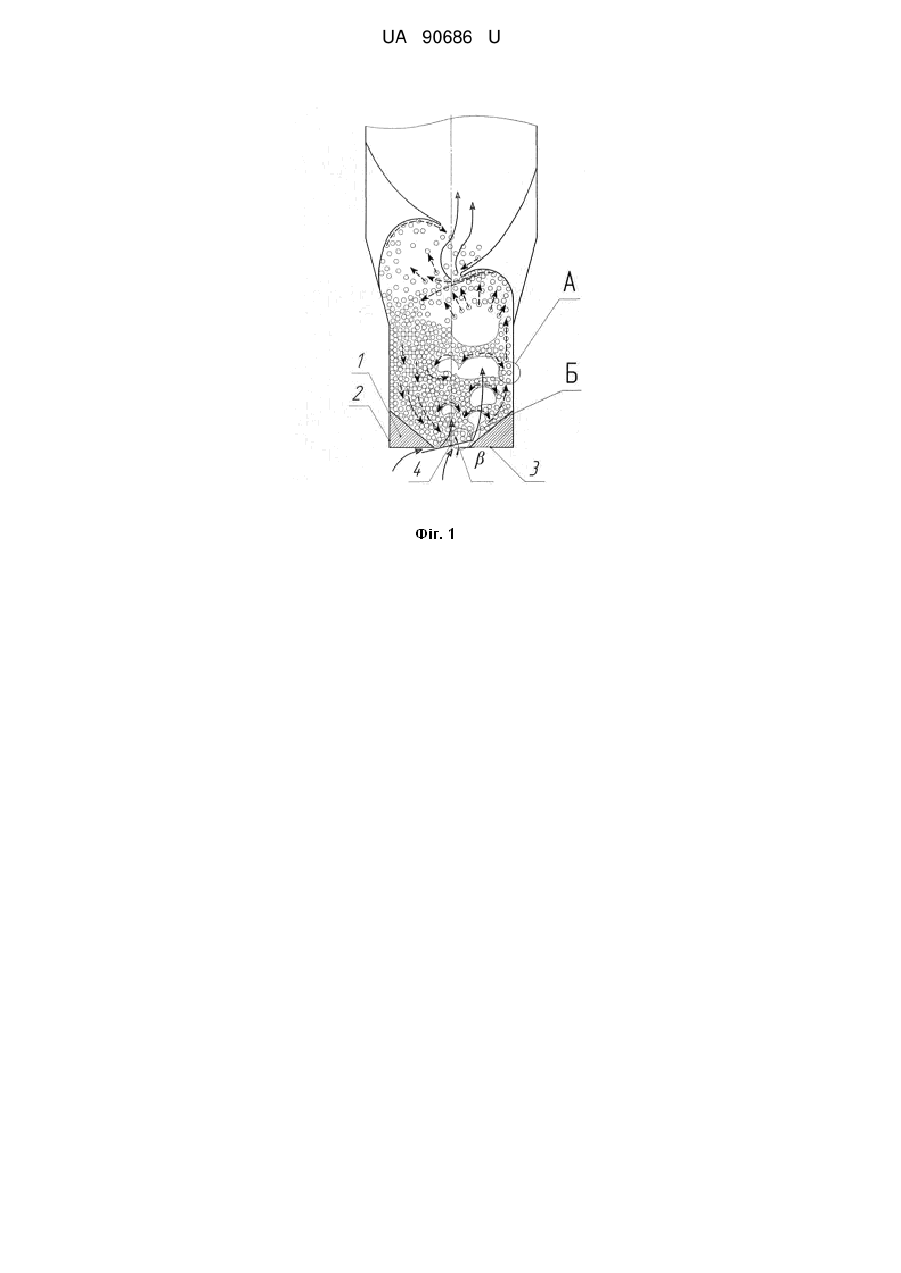

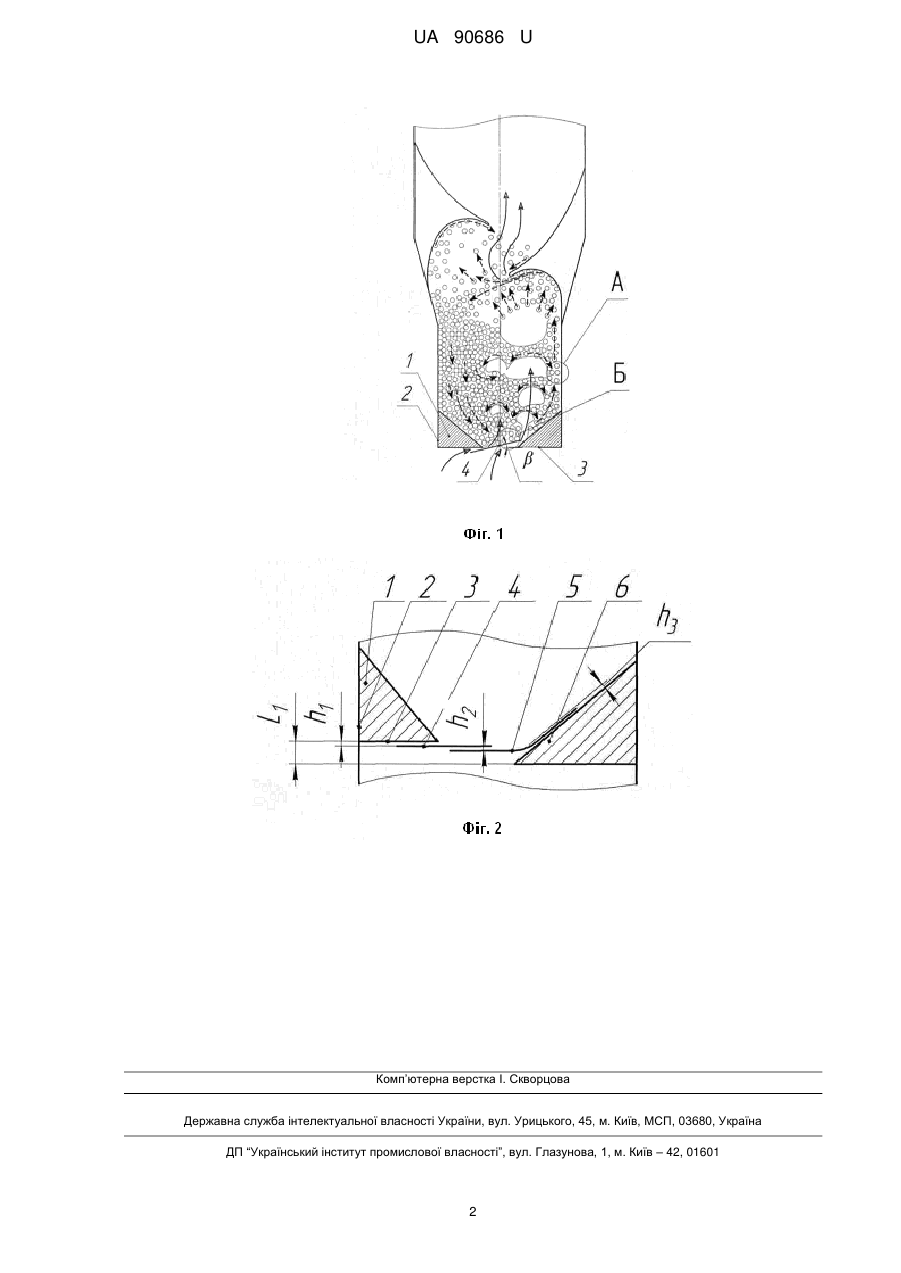

Реферат: Газорозподільний пристрій апарата псевдозрідженого шару містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташована між колосниками паралельно їм похила пластина, що встановлена з можливістю зміни кута нахилу відносно горизонту. Правий колосник розташовано на заданій відстані від нижньої основи лівого колосника і розміщену між ними похилу пластину замінено двома пластинами, які розташовано одна над одною. UA 90686 U (12) UA 90686 U UA 90686 U 5 10 15 20 25 30 35 40 Корисна модель належить до технологічного тепло- та масообмінного обладнання для проведення процесів зневоднення та грануляції розчинів у псевдозрідженому шарі і може бути використана в хімічній, фармацевтичній, харчовій та інших галузях промисловості. Найближчим аналогом до пропонованої корисної моделі по технічній суті є газорозподільний пристрій (ГРП) [Патент України на корисну модель № 84680 U B01J 8/44. Секція апарата псевдозрідженого шару / Гайдай С.С., Корнієнко Я.М., Мартинюк О. В., Мельник М.П., Семененко Д.С…-25.10.2013, Бюл. № 20.], містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташована між колосниками паралельно їм похила пластина, що встановлена з можливістю зміни кута нахилу відносно горизонту і розподільною вставкою, установленою над пластиною на висоті Н, над розподільною вставкою встановлена додаткова вставка із криволінійною поверхнею, що знаходиться на, заданій висоті H1. Недоліком розглянутої конструкції є те, що при реалізації струменево-барботажного режиму псевдозрідження з направленою циркуляцією у зонах А і Б (Фіг. 1) утворюється застій гранул, а також мала ефективність, яка обмежується підведенням невеликої кількості тепла. В основу корисної моделі поставлена задача вдосконалення конструкції газорозподільного пристрою апарата псевдозрідженого шару, у якому б забезпечувалася спрямована циркуляція зернистого матеріалу без утворення застійних зон на поверхні ГРП та біля правої стінки апарата, а також можливість підведення більшої кількості теплоносія. Поставлена задача вирішується тим, що газорозподільний пристрій апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами. У найприйнятнішому прикладі виконання газорозподільного пристрою пластина 4 і колосник 1 утворюють щілину із зазором h1 зазор щілини між пластинами 4 і 5 h2, пластина 5 вигнута паралельно до колосника 6 і щілина між ними h3. Суть корисної моделі пояснюється кресленням (Фіг. 2), на якому зображено повздовжній переріз газорозподільного пристрою апарата псевдозрідженого шару. Газорозподільний пристрій містить два нерухомі колосники 1, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою 2 і горизонтальною нижньою стінками 3, розташована між колосниками горизонтальна ліва пластина 4, під нею встановлена права пластина, вигнута паралельно до правого колосника. Дві щілини зліва виконані з зазорами h1=h2, права - h3, при цьому коефіцієнт живого перерізу апарата не перевищує 5 %. Газорозподільний пристрій працює таким чином: потік газу (нагрітий теплоносій), що підлягає взаємодії з твердими частинками подається з нижньої частини газорозподільного пристрою, розділяється на три потоки, один проходить крізь щілину між горизонтальною нижньою стінкою колосника 1 і прямою пластиною 4, другий рухається крізь зазор між двома пластинами: прямою 4 та вигнутою 5, третій - через зазор між вигнутою пластиною 5 та колосником 6. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Газорозподільний пристрій апарата псевдозрідженого шару, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, і розташована між колосниками паралельно їм похила пластина, що встановлена з можливістю зміни кута нахилу відносно горизонту, який відрізняється тим, що правий колосник розташовано на заданій відстані від нижньої основи лівого колосника і розміщену між ними похилу пластину замінено двома пластинами, які розташовано одна над одною. 1 UA 90686 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
