Футерівка барабанного млина

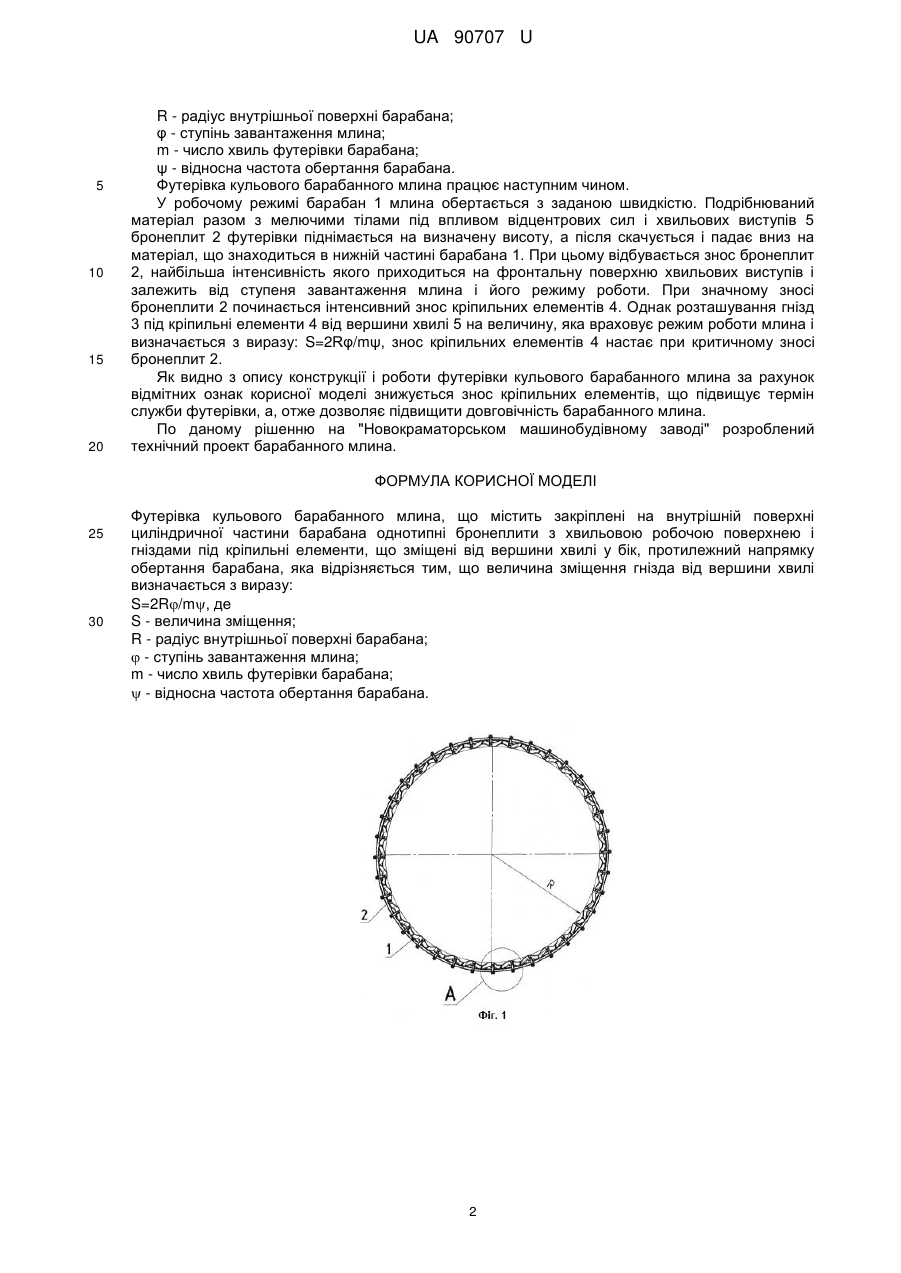

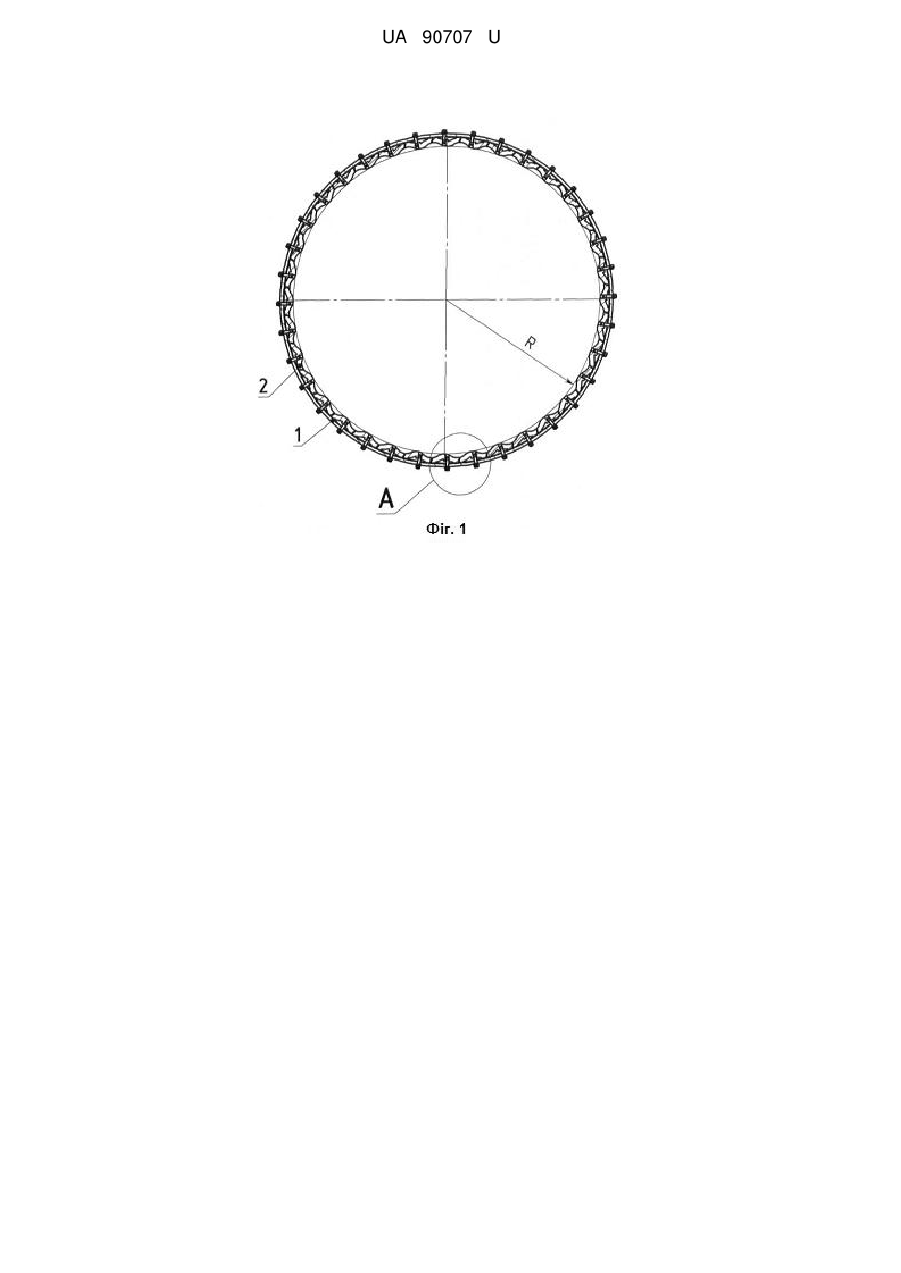

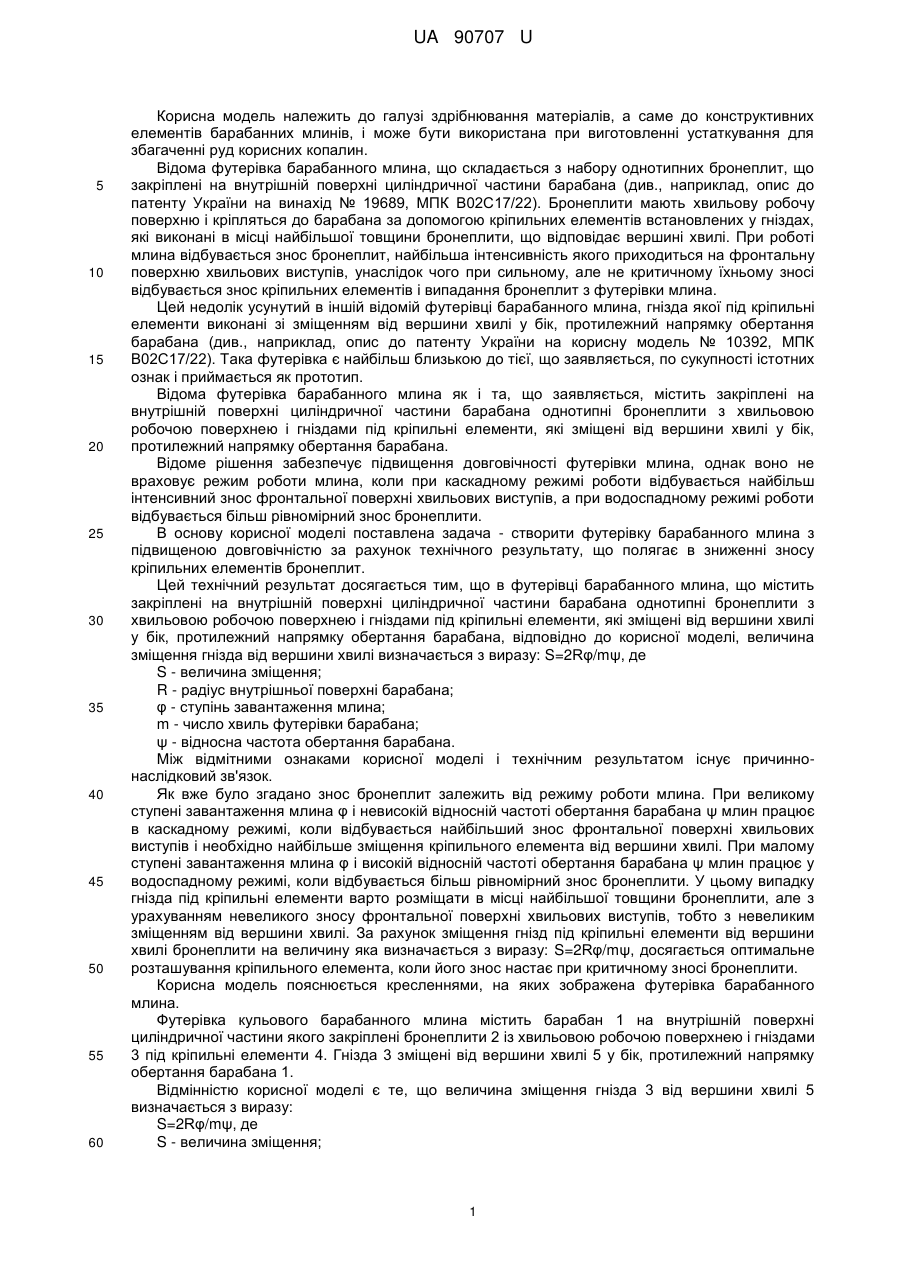

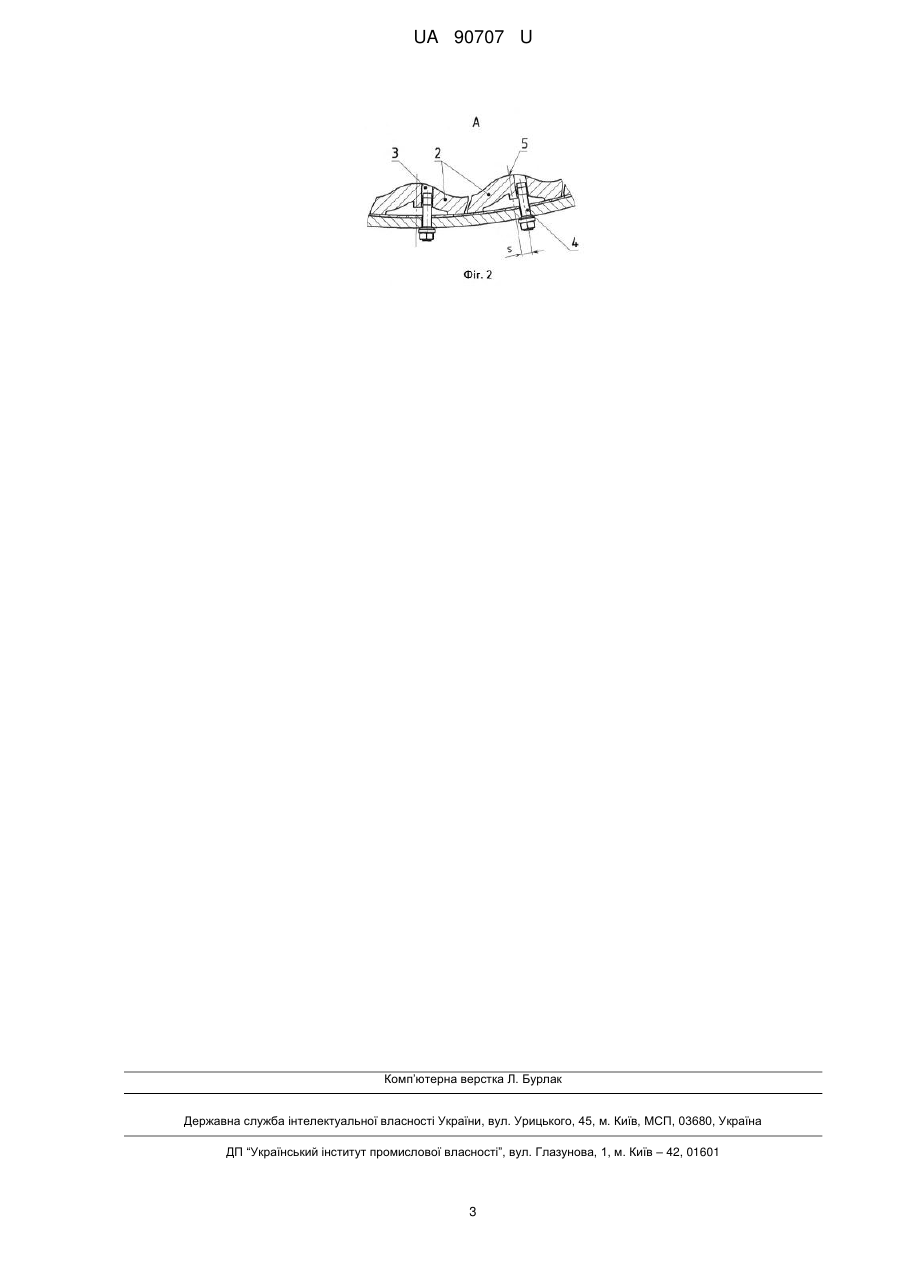

Реферат: UA 90707 U UA 90707 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі здрібнювання матеріалів, а саме до конструктивних елементів барабанних млинів, і може бути використана при виготовленні устаткування для збагаченні руд корисних копалин. Відома футерівка барабанного млина, що складається з набору однотипних бронеплит, що закріплені на внутрішній поверхні циліндричної частини барабана (див., наприклад, опис до патенту України на винахід № 19689, МПК В02С17/22). Бронеплити мають хвильову робочу поверхню і кріпляться до барабана за допомогою кріпильних елементів встановлених у гніздах, які виконані в місці найбільшої товщини бронеплити, що відповідає вершині хвилі. При роботі млина відбувається знос бронеплит, найбільша інтенсивність якого приходиться на фронтальну поверхню хвильових виступів, унаслідок чого при сильному, але не критичному їхньому зносі відбувається знос кріпильних елементів і випадання бронеплит з футерівки млина. Цей недолік усунутий в іншій відомій футерівці барабанного млина, гнізда якої під кріпильні елементи виконані зі зміщенням від вершини хвилі у бік, протилежний напрямку обертання барабана (див., наприклад, опис до патенту України на корисну модель № 10392, МПК В02С17/22). Така футерівка є найбільш близькою до тієї, що заявляється, по сукупності істотних ознак і приймається як прототип. Відома футерівка барабанного млина як і та, що заявляється, містить закріплені на внутрішній поверхні циліндричної частини барабана однотипні бронеплити з хвильовою робочою поверхнею і гніздами під кріпильні елементи, які зміщені від вершини хвилі у бік, протилежний напрямку обертання барабана. Відоме рішення забезпечує підвищення довговічності футерівки млина, однак воно не враховує режим роботи млина, коли при каскадному режимі роботи відбувається найбільш інтенсивний знос фронтальної поверхні хвильових виступів, а при водоспадному режимі роботи відбувається більш рівномірний знос бронеплити. В основу корисної моделі поставлена задача - створити футерівку барабанного млина з підвищеною довговічністю за рахунок технічного результату, що полягає в зниженні зносу кріпильних елементів бронеплит. Цей технічний результат досягається тим, що в футерівці барабанного млина, що містить закріплені на внутрішній поверхні циліндричної частини барабана однотипні бронеплити з хвильовою робочою поверхнею і гніздами під кріпильні елементи, які зміщені від вершини хвилі у бік, протилежний напрямку обертання барабана, відповідно до корисної моделі, величина зміщення гнізда від вершини хвилі визначається з виразу: S=2Rφ/mψ, де S - величина зміщення; R - радіус внутрішньої поверхні барабана; φ - ступінь завантаження млина; m - число хвиль футерівки барабана; ψ - відносна частота обертання барабана. Між відмітними ознаками корисної моделі і технічним результатом існує причиннонаслідковий зв'язок. Як вже було згадано знос бронеплит залежить від режиму роботи млина. При великому ступені завантаження млина φ і невисокій відносній частоті обертання барабана ψ млин працює в каскадному режимі, коли відбувається найбільший знос фронтальної поверхні хвильових виступів і необхідно найбільше зміщення кріпильного елемента від вершини хвилі. При малому ступені завантаження млина φ і високій відносній частоті обертання барабана ψ млин працює у водоспадному режимі, коли відбувається більш рівномірний знос бронеплити. У цьому випадку гнізда під кріпильні елементи варто розміщати в місці найбільшої товщини бронеплити, але з урахуванням невеликого зносу фронтальної поверхні хвильових виступів, тобто з невеликим зміщенням від вершини хвилі. За рахунок зміщення гнізд під кріпильні елементи від вершини хвилі бронеплити на величину яка визначається з виразу: S=2Rφ/mψ, досягається оптимальне розташування кріпильного елемента, коли його знос настає при критичному зносі бронеплити. Корисна модель пояснюється кресленнями, на яких зображена футерівка барабанного млина. Футерівка кульового барабанного млина містить барабан 1 на внутрішній поверхні циліндричної частини якого закріплені бронеплити 2 із хвильовою робочою поверхнею і гніздами 3 під кріпильні елементи 4. Гнізда 3 зміщені від вершини хвилі 5 у бік, протилежний напрямку обертання барабана 1. Відмінністю корисної моделі є те, що величина зміщення гнізда 3 від вершини хвилі 5 визначається з виразу: S=2Rφ/mψ, де S - величина зміщення; 1 UA 90707 U 5 10 15 20 R - радіус внутрішньої поверхні барабана; φ - ступінь завантаження млина; m - число хвиль футерівки барабана; ψ - відносна частота обертання барабана. Футерівка кульового барабанного млина працює наступним чином. У робочому режимі барабан 1 млина обертається з заданою швидкістю. Подрібнюваний матеріал разом з мелючими тілами під впливом відцентрових сил і хвильових виступів 5 бронеплит 2 футерівки піднімається на визначену висоту, а після скачується і падає вниз на матеріал, що знаходиться в нижній частині барабана 1. При цьому відбувається знос бронеплит 2, найбільша інтенсивність якого приходиться на фронтальну поверхню хвильових виступів і залежить від ступеня завантаження млина і його режиму роботи. При значному зносі бронеплити 2 починається інтенсивний знос кріпильних елементів 4. Однак розташування гнізд 3 під кріпильні елементи 4 від вершини хвилі 5 на величину, яка враховує режим роботи млина і визначається з виразу: S=2Rφ/mψ, знос кріпильних елементів 4 настає при критичному зносі бронеплит 2. Як видно з опису конструкції і роботи футерівки кульового барабанного млина за рахунок відмітних ознак корисної моделі знижується знос кріпильних елементів, що підвищує термін служби футерівки, а, отже дозволяє підвищити довговічність барабанного млина. По даному рішенню на "Новокраматорськом машинобудівному заводі" розроблений технічний проект барабанного млина. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 Футерівка кульового барабанного млина, що містить закріплені на внутрішній поверхні циліндричної частини барабана однотипні бронеплити з хвильовою робочою поверхнею і гніздами під кріпильні елементи, що зміщені від вершини хвилі у бік, протилежний напрямку обертання барабана, яка відрізняється тим, що величина зміщення гнізда від вершини хвилі визначається з виразу: S=2R/m, де S - величина зміщення; R - радіус внутрішньої поверхні барабана;  - ступінь завантаження млина; m - число хвиль футерівки барабана;  - відносна частота обертання барабана. 2 UA 90707 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
