Футерівка барабанного млина
Номер патенту: 57678
Опубліковано: 10.03.2011
Формула / Реферат
Футерівка барабанного млина, робоча поверхня якої обладнана зносостійкими металевими елементами, відстань між елементами і величина їх виступів над поверхнею плити складає 0,3-0,35 діаметра кулі, а співвідношення завулканізованої частини і виступаючої складає 0,45-0,5. На металеві елементи постачені шипи, які виконані криволінійними у вигляді логарифмічної спіралі, кривизна якої збільшується від початку до кінця шипа, а кут між дотичною і віссю симетрії зменшується, і розташовані по обидва боки металевих елементів.
Текст

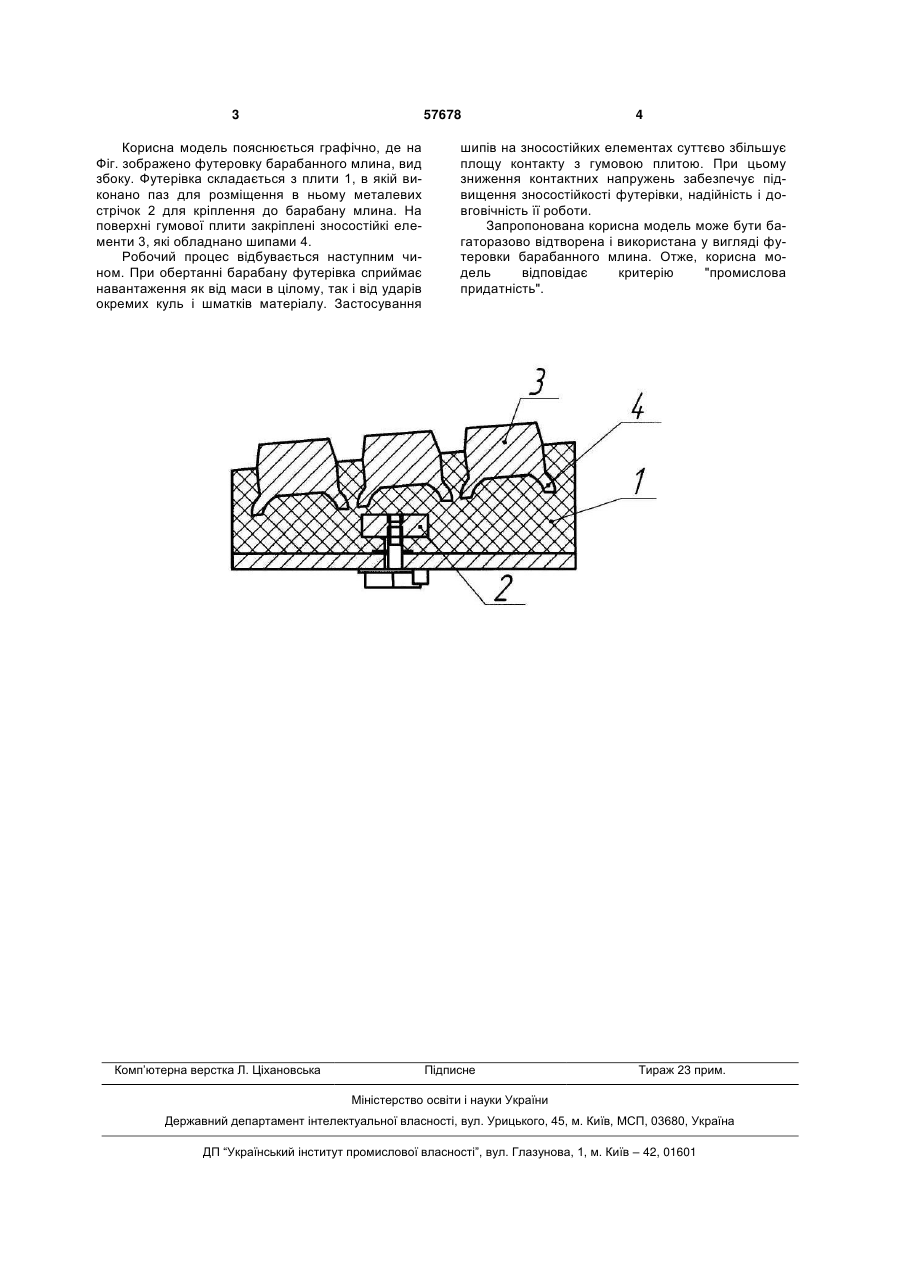

Футерівка барабанного млина, робоча поверхня якої обладнана зносостійкими металевими 3 57678 Корисна модель пояснюється графічно, де на Фіг. зображено футеровку барабанного млина, вид збоку. Футерівка складається з плити 1, в якій виконано паз для розміщення в ньому металевих стрічок 2 для кріплення до барабану млина. На поверхні гумової плити закріплені зносостійкі елементи 3, які обладнано шипами 4. Робочий процес відбувається наступним чином. При обертанні барабану футерівка сприймає навантаження як від маси в цілому, так і від ударів окремих куль і шматків матеріалу. Застосування Комп’ютерна верстка Л. Ціхановська 4 шипів на зносостійких елементах суттєво збільшує площу контакту з гумовою плитою. При цьому зниження контактних напружень забезпечує підвищення зносостійкості футерівки, надійність і довговічність її роботи. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді футеровки барабанного млина. Отже, корисна модель відповідає критерію "промислова придатність". Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюLining of rattler
Автори англійськоюDyrda Vitalii Ilarionovych, Puhach Andrii Mykolaiovych
Назва патенту російськоюФутеровка барабанной мельницы
Автори російськоюДырда Виталий Илларионович, Пугач Андрей Николаевич
МПК / Мітки
МПК: B02C 17/00
Мітки: млина, барабанного, футерівка
