Гідравлічний з’єднувальний пристрій з блоком для контролю стравлювання тиску, який може розміщуватись між бортовим гідравлічним контуром інженерно-транспортного засобу і знімним гідравлічним обладнанням

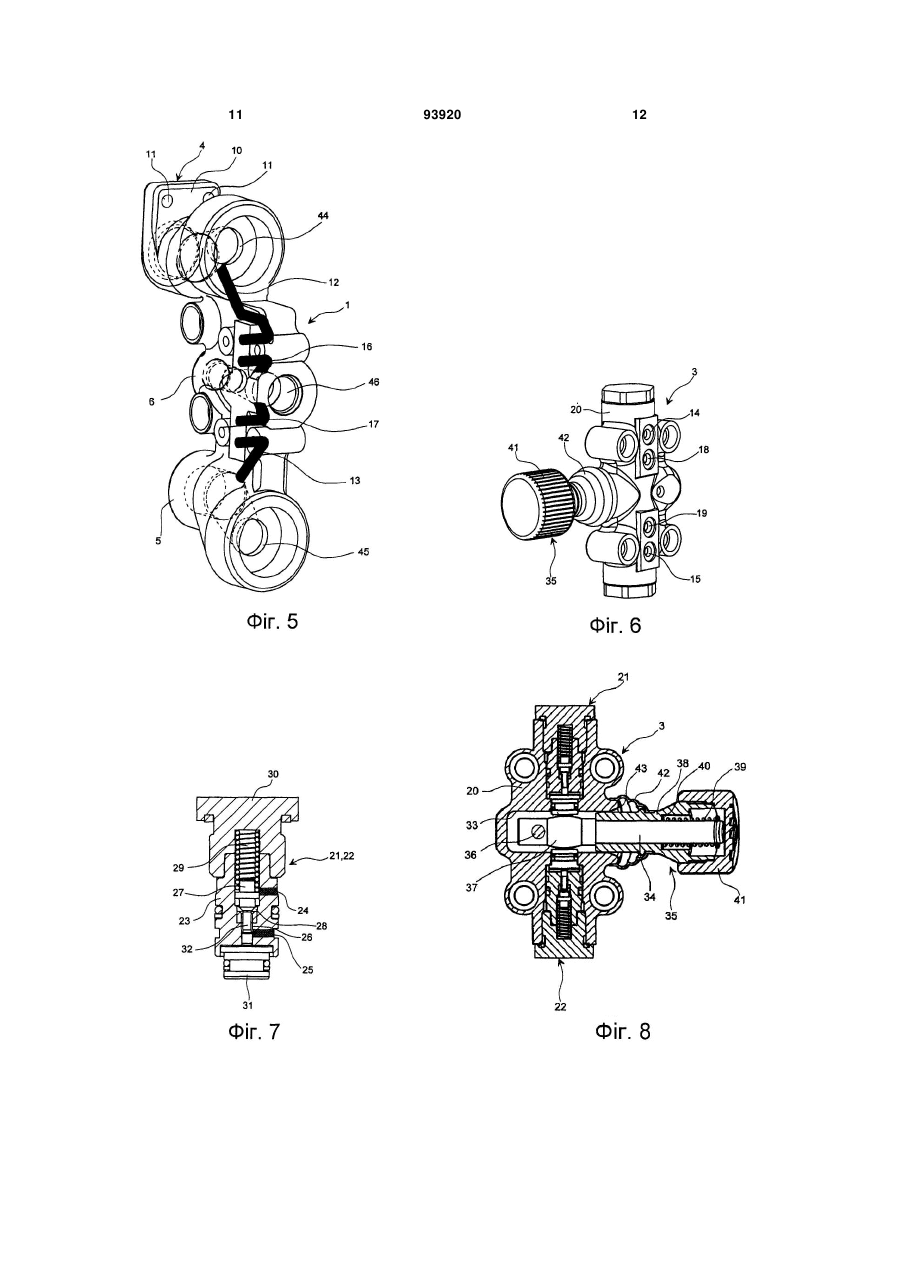

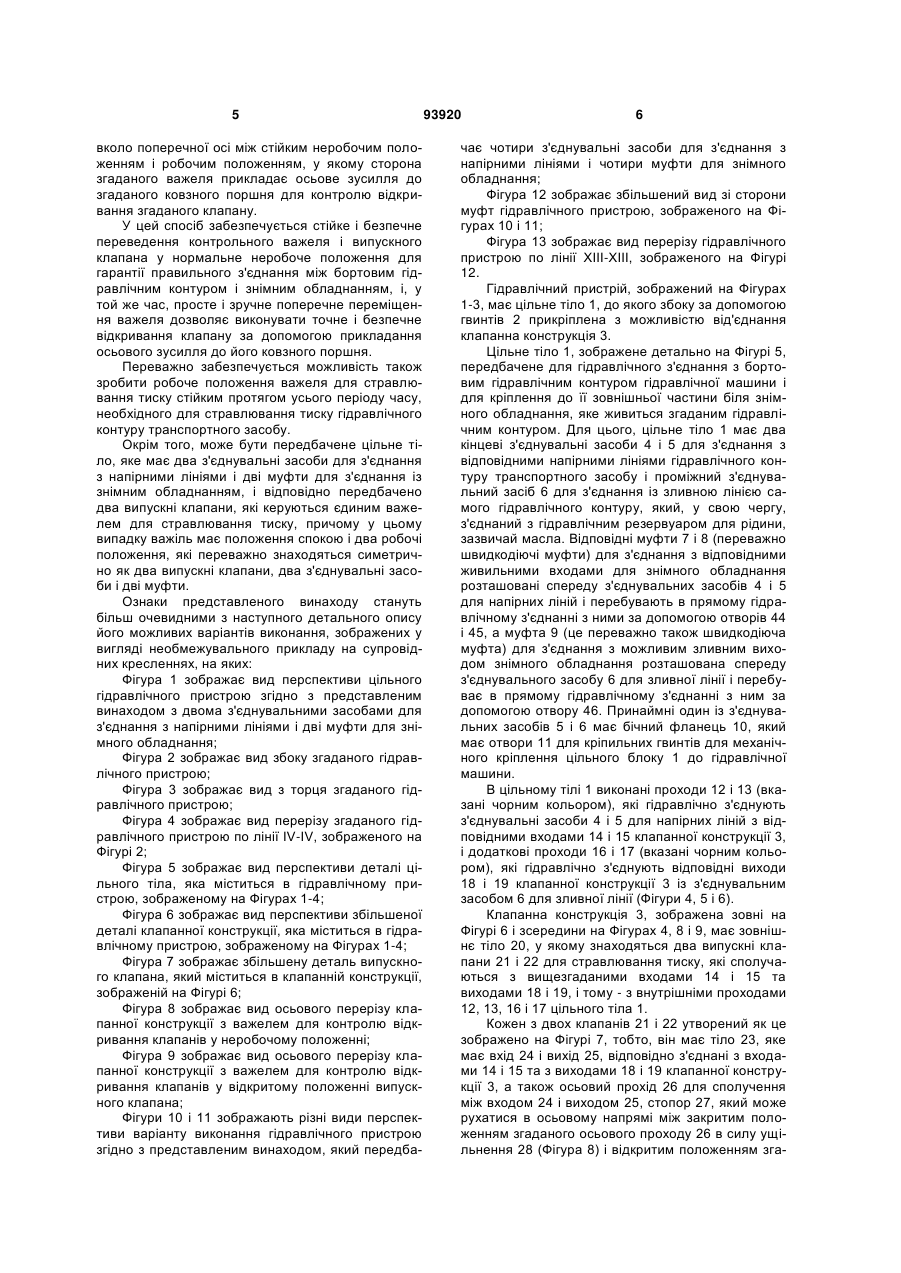

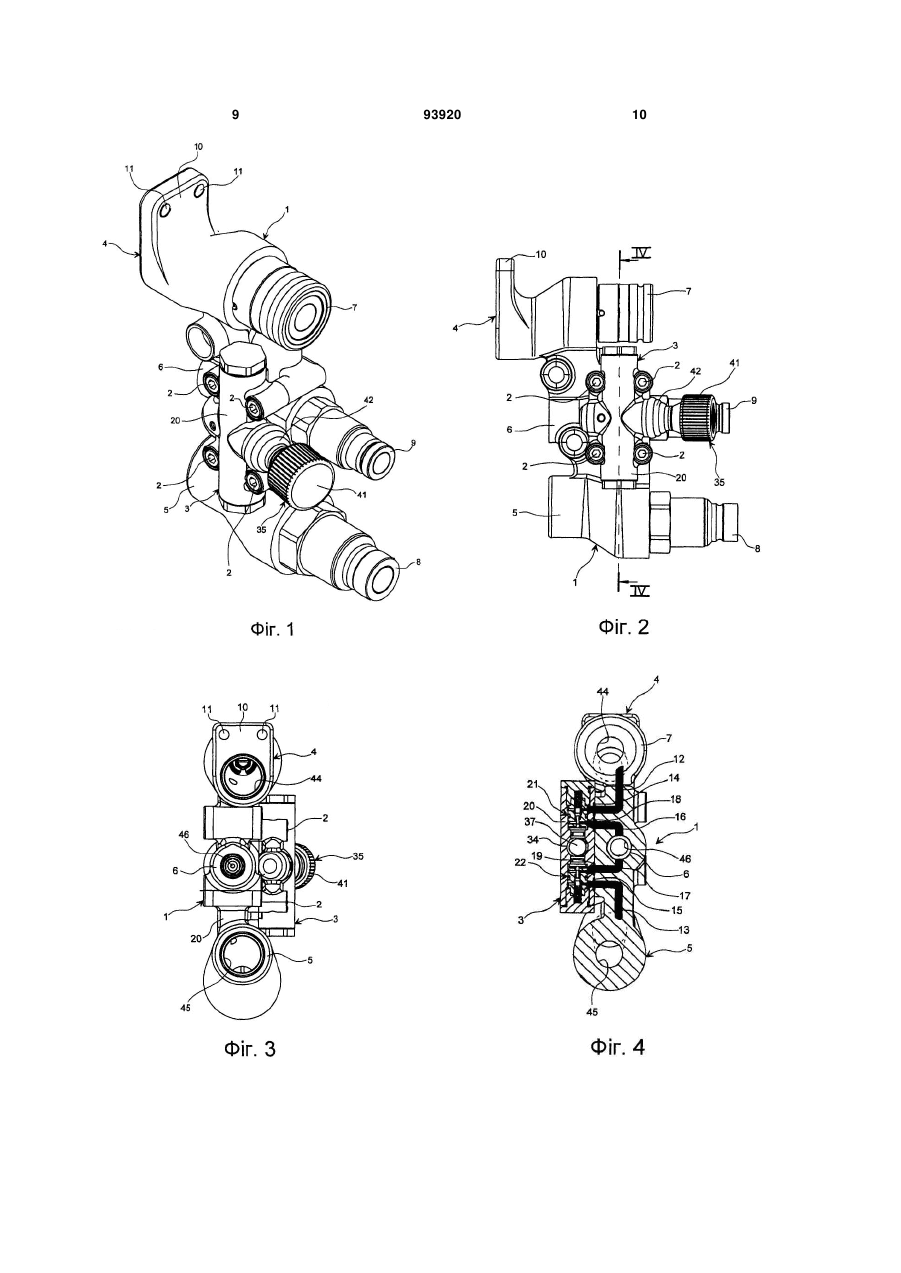

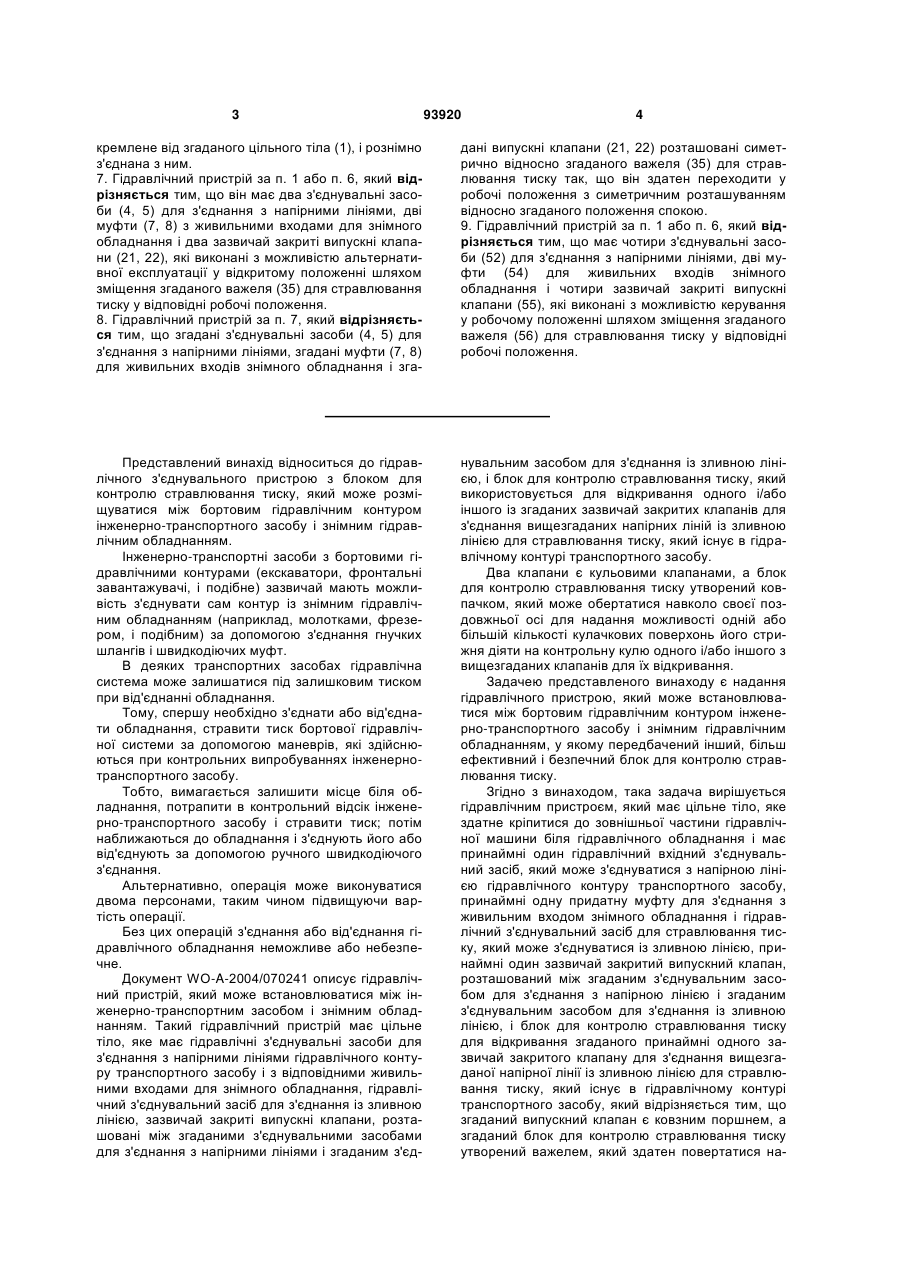

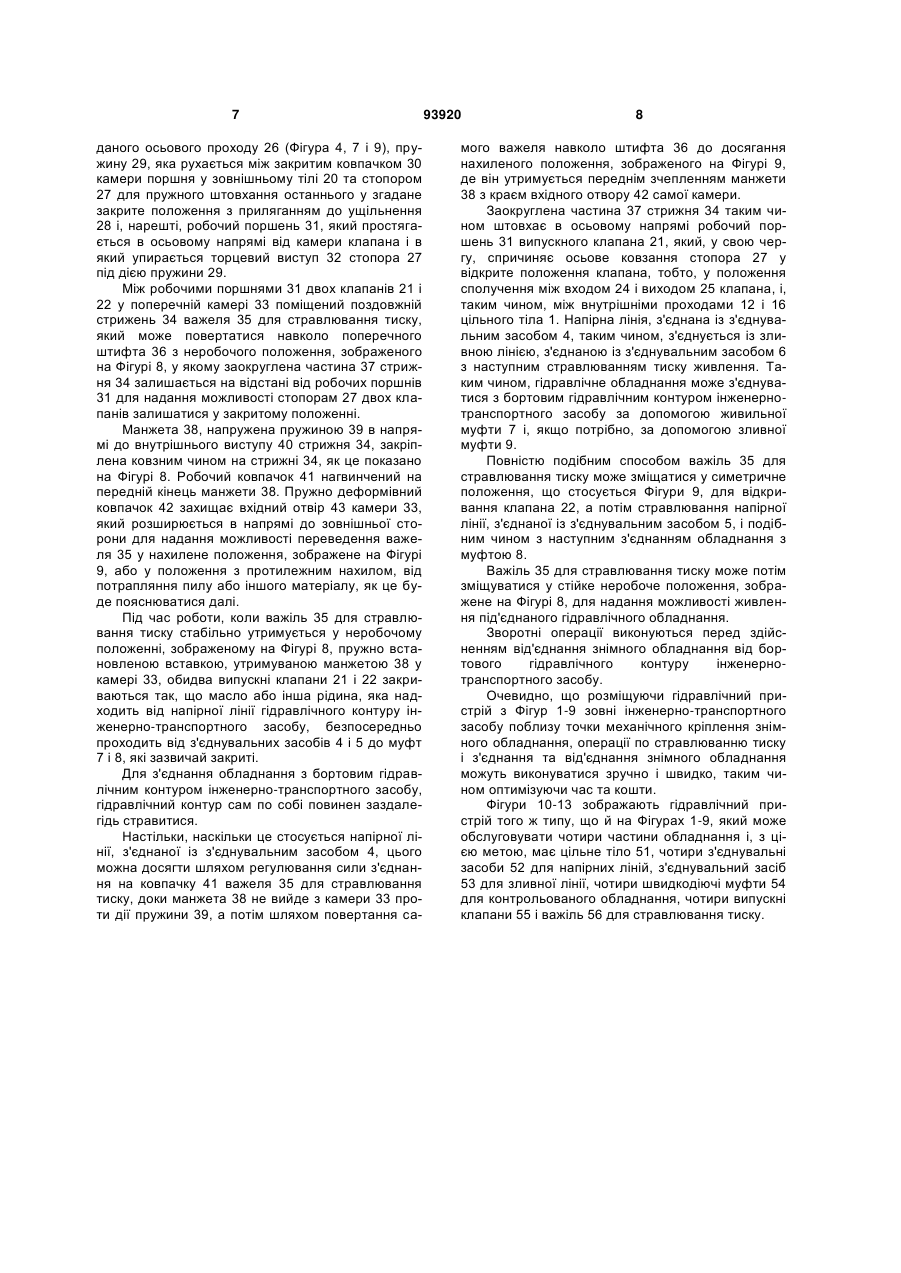

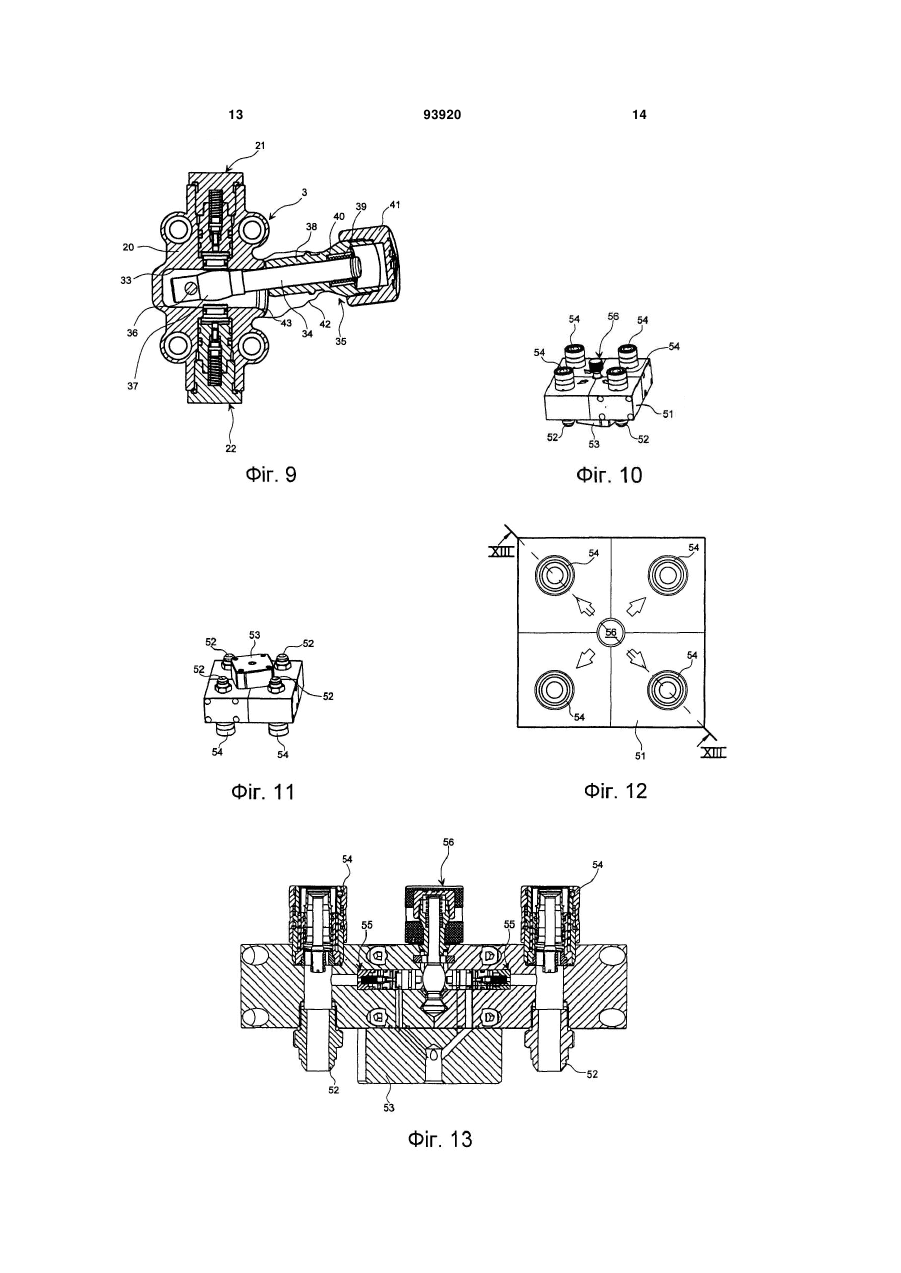

1. Гідравлічний з'єднувальний пристрій з блоком для контролю стравлювання тиску, який виконаний з можливістю встановлення між бортовим гідравлічним контуром інженерно-транспортного засобу і знімним гідравлічним обладнанням, який має цільне тіло (1, 51), яке виконане з можливістю кріплення на зовнішній частині гідравлічної машини біля гідравлічного з'єднувального засобу і має принаймні один вхідний гідравлічний з'єднувальний засіб (4, 5; 52), який виконаний з можливістю з'єднання з напірною лінією гідравлічного контуру транспортного засобу, принаймні одну муфту (7, 8; 54), придатну для з'єднання з живильним входом знімного обладнання, і гідравлічний з'єднувальний засіб (6; 53) для стравлювання тиску, який виконаний з можливістю з'єднання із зливною лінією, принаймні один зазвичай закритий випускний клапан (21, 22; 55), розташований між згаданим з'єднувальним засобом (4, 5; 52) для з'єднання з напірною лінією і згаданим з'єднувальним засобом (6; 53) для з'єднання із зливною лінією, і блок (35; 56) для контролю стравлювання тиску для відкривання згаданого принаймні одного зазвичай закритого клапана (21, 22; 55) для з'єднання вищезгаданої напірної лінії із зливною лінією для стравлювання тиску, який існує в гідравлічному контурі транспортного засобу, який відрізняється тим, що згаданий випускний клапан (21, 22; 55) є ковзним поршнем (31), а згаданий блок (35; 56) для контролю стравлювання тиску утворений важелем (35), який 2 (19) 1 3 93920 4 кремлене від згаданого цільного тіла (1), і рознімно з'єднана з ним. 7. Гідравлічний пристрій за п. 1 або п. 6, який відрізняється тим, що він має два з'єднувальні засоби (4, 5) для з'єднання з напірними лініями, дві муфти (7, 8) з живильними входами для знімного обладнання і два зазвичай закриті випускні клапани (21, 22), які виконані з можливістю альтернативної експлуатації у відкритому положенні шляхом зміщення згаданого важеля (35) для стравлювання тиску у відповідні робочі положення. 8. Гідравлічний пристрій за п. 7, який відрізняється тим, що згадані з'єднувальні засоби (4, 5) для з'єднання з напірними лініями, згадані муфти (7, 8) для живильних входів знімного обладнання і зга дані випускні клапани (21, 22) розташовані симетрично відносно згаданого важеля (35) для стравлювання тиску так, що він здатен переходити у робочі положення з симетричним розташуванням відносно згаданого положення спокою. 9. Гідравлічний пристрій за п. 1 або п. 6, який відрізняється тим, що має чотири з'єднувальні засоби (52) для з'єднання з напірними лініями, дві муфти (54) для живильних входів знімного обладнання і чотири зазвичай закриті випускні клапани (55), які виконані з можливістю керування у робочому положенні шляхом зміщення згаданого важеля (56) для стравлювання тиску у відповідні робочі положення. Представлений винахід відноситься до гідравлічного з'єднувального пристрою з блоком для контролю стравлювання тиску, який може розміщуватися між бортовим гідравлічним контуром інженерно-транспортного засобу і знімним гідравлічним обладнанням. Інженерно-транспортні засоби з бортовими гідравлічними контурами (екскаватори, фронтальні завантажувачі, і подібне) зазвичай мають можливість з'єднувати сам контур із знімним гідравлічним обладнанням (наприклад, молотками, фрезером, і подібним) за допомогою з'єднання гнучких шлангів і швидкодіючих муфт. В деяких транспортних засобах гідравлічна система може залишатися під залишковим тиском при від'єднанні обладнання. Тому, спершу необхідно з'єднати або від'єднати обладнання, стравити тиск бортової гідравлічної системи за допомогою маневрів, які здійснюються при контрольних випробуваннях інженернотранспортного засобу. Тобто, вимагається залишити місце біля обладнання, потрапити в контрольний відсік інженерно-транспортного засобу і стравити тиск; потім наближаються до обладнання і з'єднують його або від'єднують за допомогою ручного швидкодіючого з'єднання. Альтернативно, операція може виконуватися двома персонами, таким чином підвищуючи вартість операції. Без цих операцій з'єднання або від'єднання гідравлічного обладнання неможливе або небезпечне. Документ WO-A-2004/070241 описує гідравлічний пристрій, який може встановлюватися між інженерно-транспортним засобом і знімним обладнанням. Такий гідравлічний пристрій має цільне тіло, яке має гідравлічні з'єднувальні засоби для з'єднання з напірними лініями гідравлічного контуру транспортного засобу і з відповідними живильними входами для знімного обладнання, гідравлічний з'єднувальний засіб для з'єднання із зливною лінією, зазвичай закриті випускні клапани, розташовані між згаданими з'єднувальними засобами для з'єднання з напірними лініями і згаданим з'єд нувальним засобом для з'єднання із зливною лінією, і блок для контролю стравлювання тиску, який використовується для відкривання одного і/або іншого із згаданих зазвичай закритих клапанів для з'єднання вищезгаданих напірних ліній із зливною лінією для стравлювання тиску, який існує в гідравлічному контурі транспортного засобу. Два клапани є кульовими клапанами, а блок для контролю стравлювання тиску утворений ковпачком, який може обертатися навколо своєї поздовжньої осі для надання можливості одній або більшій кількості кулачкових поверхонь його стрижня діяти на контрольну кулю одного і/або іншого з вищезгаданих клапанів для їх відкривання. Задачею представленого винаходу є надання гідравлічного пристрою, який може встановлюватися між бортовим гідравлічним контуром інженерно-транспортного засобу і знімним гідравлічним обладнанням, у якому передбачений інший, більш ефективний і безпечний блок для контролю стравлювання тиску. Згідно з винаходом, така задача вирішується гідравлічним пристроєм, який має цільне тіло, яке здатне кріпитися до зовнішньої частини гідравлічної машини біля гідравлічного обладнання і має принаймні один гідравлічний вхідний з'єднувальний засіб, який може з'єднуватися з напірною лінією гідравлічного контуру транспортного засобу, принаймні одну придатну муфту для з'єднання з живильним входом знімного обладнання і гідравлічний з'єднувальний засіб для стравлювання тиску, який може з'єднуватися із зливною лінією, принаймні один зазвичай закритий випускний клапан, розташований між згаданим з'єднувальним засобом для з'єднання з напірною лінією і згаданим з'єднувальним засобом для з'єднання із зливною лінією, і блок для контролю стравлювання тиску для відкривання згаданого принаймні одного зазвичай закритого клапану для з'єднання вищезгаданої напірної лінії із зливною лінією для стравлювання тиску, який існує в гідравлічному контурі транспортного засобу, який відрізняється тим, що згаданий випускний клапан є ковзним поршнем, а згаданий блок для контролю стравлювання тиску утворений важелем, який здатен повертатися на 5 вколо поперечної осі між стійким неробочим положенням і робочим положенням, у якому сторона згаданого важеля прикладає осьове зусилля до згаданого ковзного поршня для контролю відкривання згаданого клапану. У цей спосіб забезпечується стійке і безпечне переведення контрольного важеля і випускного клапана у нормальне неробоче положення для гарантії правильного з'єднання між бортовим гідравлічним контуром і знімним обладнанням, і, у той же час, просте і зручне поперечне переміщення важеля дозволяє виконувати точне і безпечне відкривання клапану за допомогою прикладання осьового зусилля до його ковзного поршня. Переважно забезпечується можливість також зробити робоче положення важеля для стравлювання тиску стійким протягом усього періоду часу, необхідного для стравлювання тиску гідравлічного контуру транспортного засобу. Окрім того, може бути передбачене цільне тіло, яке має два з'єднувальні засоби для з'єднання з напірними лініями і дві муфти для з'єднання із знімним обладнанням, і відповідно передбачено два випускні клапани, які керуються єдиним важелем для стравлювання тиску, причому у цьому випадку важіль має положення спокою і два робочі положення, які переважно знаходяться симетрично як два випускні клапани, два з'єднувальні засоби і дві муфти. Ознаки представленого винаходу стануть більш очевидними з наступного детального опису його можливих варіантів виконання, зображених у вигляді необмежувального прикладу на супровідних кресленнях, на яких: Фігура 1 зображає вид перспективи цільного гідравлічного пристрою згідно з представленим винаходом з двома з'єднувальними засобами для з'єднання з напірними лініями і дві муфти для знімного обладнання; Фігура 2 зображає вид збоку згаданого гідравлічного пристрою; Фігура 3 зображає вид з торця згаданого гідравлічного пристрою; Фігура 4 зображає вид перерізу згаданого гідравлічного пристрою по лінії IV-IV, зображеного на Фігурі 2; Фігура 5 зображає вид перспективи деталі цільного тіла, яка міститься в гідравлічному пристрою, зображеному на Фігурах 1-4; Фігура 6 зображає вид перспективи збільшеної деталі клапанної конструкції, яка міститься в гідравлічному пристрою, зображеному на Фігурах 1-4; Фігура 7 зображає збільшену деталь випускного клапана, який міститься в клапанній конструкції, зображеній на Фігурі 6; Фігура 8 зображає вид осьового перерізу клапанної конструкції з важелем для контролю відкривання клапанів у неробочому положенні; Фігура 9 зображає вид осьового перерізу клапанної конструкції з важелем для контролю відкривання клапанів у відкритому положенні випускного клапана; Фігури 10 і 11 зображають різні види перспективи варіанту виконання гідравлічного пристрою згідно з представленим винаходом, який передба 93920 6 чає чотири з'єднувальні засоби для з'єднання з напірними лініями і чотири муфти для знімного обладнання; Фігура 12 зображає збільшений вид зі сторони муфт гідравлічного пристрою, зображеного на Фігурах 10 і 11; Фігура 13 зображає вид перерізу гідравлічного пристрою по лінії ХІІІ-ХІІІ, зображеного на Фігурі 12. Гідравлічний пристрій, зображений на Фігурах 1-3, має цільне тіло 1, до якого збоку за допомогою гвинтів 2 прикріплена з можливістю від'єднання клапанна конструкція 3. Цільне тіло 1, зображене детально на Фігурі 5, передбачене для гідравлічного з'єднання з бортовим гідравлічним контуром гідравлічної машини і для кріплення до її зовнішньої частини біля знімного обладнання, яке живиться згаданим гідравлічним контуром. Для цього, цільне тіло 1 має два кінцеві з'єднувальні засоби 4 і 5 для з'єднання з відповідними напірними лініями гідравлічного контуру транспортного засобу і проміжний з'єднувальний засіб 6 для з'єднання із зливною лінією самого гідравлічного контуру, який, у свою чергу, з'єднаний з гідравлічним резервуаром для рідини, зазвичай масла. Відповідні муфти 7 і 8 (переважно швидкодіючі муфти) для з'єднання з відповідними живильними входами для знімного обладнання розташовані спереду з'єднувальних засобів 4 і 5 для напірних ліній і перебувають в прямому гідравлічному з'єднанні з ними за допомогою отворів 44 і 45, а муфта 9 (це переважно також швидкодіюча муфта) для з'єднання з можливим зливним виходом знімного обладнання розташована спереду з'єднувального засобу 6 для зливної лінії і перебуває в прямому гідравлічному з'єднанні з ним за допомогою отвору 46. Принаймні один із з'єднувальних засобів 5 і 6 має бічний фланець 10, який має отвори 11 для кріпильних гвинтів для механічного кріплення цільного блоку 1 до гідравлічної машини. В цільному тілі 1 виконані проходи 12 і 13 (вказані чорним кольором), які гідравлічно з'єднують з'єднувальні засоби 4 і 5 для напірних ліній з відповідними входами 14 і 15 клапанної конструкції 3, і додаткові проходи 16 і 17 (вказані чорним кольором), які гідравлічно з'єднують відповідні виходи 18 і 19 клапанної конструкції 3 із з'єднувальним засобом 6 для зливної лінії (Фігури 4, 5 і 6). Клапанна конструкція 3, зображена зовні на Фігурі 6 і зсередини на Фігурах 4, 8 і 9, має зовнішнє тіло 20, у якому знаходяться два випускні клапани 21 і 22 для стравлювання тиску, які сполучаються з вищезгаданими входами 14 і 15 та виходами 18 і 19, і тому - з внутрішніми проходами 12, 13, 16 і 17 цільного тіла 1. Кожен з двох клапанів 21 і 22 утворений як це зображено на Фігурі 7, тобто, він має тіло 23, яке має вхід 24 і вихід 25, відповідно з'єднані з входами 14 і 15 та з виходами 18 і 19 клапанної конструкції 3, а також осьовий прохід 26 для сполучення між входом 24 і виходом 25, стопор 27, який може рухатися в осьовому напрямі між закритим положенням згаданого осьового проходу 26 в силу ущільнення 28 (Фігура 8) і відкритим положенням зга 7 даного осьового проходу 26 (Фігура 4, 7 і 9), пружину 29, яка рухається між закритим ковпачком 30 камери поршня у зовнішньому тілі 20 та стопором 27 для пружного штовхання останнього у згадане закрите положення з приляганням до ущільнення 28 і, нарешті, робочий поршень 31, який простягається в осьовому напрямі від камери клапана і в який упирається торцевий виступ 32 стопора 27 під дією пружини 29. Між робочими поршнями 31 двох клапанів 21 і 22 у поперечній камері 33 поміщений поздовжній стрижень 34 важеля 35 для стравлювання тиску, який може повертатися навколо поперечного штифта 36 з неробочого положення, зображеного на Фігурі 8, у якому заокруглена частина 37 стрижня 34 залишається на відстані від робочих поршнів 31 для надання можливості стопорам 27 двох клапанів залишатися у закритому положенні. Манжета 38, напружена пружиною 39 в напрямі до внутрішнього виступу 40 стрижня 34, закріплена ковзним чином на стрижні 34, як це показано на Фігурі 8. Робочий ковпачок 41 нагвинчений на передній кінець манжети 38. Пружно деформівний ковпачок 42 захищає вхідний отвір 43 камери 33, який розширюється в напрямі до зовнішньої сторони для надання можливості переведення важеля 35 у нахилене положення, зображене на Фігурі 9, або у положення з протилежним нахилом, від потрапляння пилу або іншого матеріалу, як це буде пояснюватися далі. Під час роботи, коли важіль 35 для стравлювання тиску стабільно утримується у неробочому положенні, зображеному на Фігурі 8, пружно встановленою вставкою, утримуваною манжетою 38 у камері 33, обидва випускні клапани 21 і 22 закриваються так, що масло або інша рідина, яка надходить від напірної лінії гідравлічного контуру інженерно-транспортного засобу, безпосередньо проходить від з'єднувальних засобів 4 і 5 до муфт 7 і 8, які зазвичай закриті. Для з'єднання обладнання з бортовим гідравлічним контуром інженерно-транспортного засобу, гідравлічний контур сам по собі повинен заздалегідь стравитися. Настільки, наскільки це стосується напірної лінії, з'єднаної із з'єднувальним засобом 4, цього можна досягти шляхом регулювання сили з'єднання на ковпачку 41 важеля 35 для стравлювання тиску, доки манжета 38 не вийде з камери 33 проти дії пружини 39, а потім шляхом повертання са 93920 8 мого важеля навколо штифта 36 до досягання нахиленого положення, зображеного на Фігурі 9, де він утримується переднім зчепленням манжети 38 з краєм вхідного отвору 42 самої камери. Заокруглена частина 37 стрижня 34 таким чином штовхає в осьовому напрямі робочий поршень 31 випускного клапана 21, який, у свою чергу, спричиняє осьове ковзання стопора 27 у відкрите положення клапана, тобто, у положення сполучення між входом 24 і виходом 25 клапана, і, таким чином, між внутрішніми проходами 12 і 16 цільного тіла 1. Напірна лінія, з'єднана із з'єднувальним засобом 4, таким чином, з'єднується із зливною лінією, з'єднаною із з'єднувальним засобом 6 з наступним стравлюванням тиску живлення. Таким чином, гідравлічне обладнання може з'єднуватися з бортовим гідравлічним контуром інженернотранспортного засобу за допомогою живильної муфти 7 і, якщо потрібно, за допомогою зливної муфти 9. Повністю подібним способом важіль 35 для стравлювання тиску може зміщатися у симетричне положення, що стосується Фігури 9, для відкривання клапана 22, а потім стравлювання напірної лінії, з'єднаної із з'єднувальним засобом 5, і подібним чином з наступним з'єднанням обладнання з муфтою 8. Важіль 35 для стравлювання тиску може потім зміщуватися у стійке неробоче положення, зображене на Фігурі 8, для надання можливості живлення під'єднаного гідравлічного обладнання. Зворотні операції виконуються перед здійсненням від'єднання знімного обладнання від бортового гідравлічного контуру інженернотранспортного засобу. Очевидно, що розміщуючи гідравлічний пристрій з Фігур 1-9 зовні інженерно-транспортного засобу поблизу точки механічного кріплення знімного обладнання, операції по стравлюванню тиску і з'єднання та від'єднання знімного обладнання можуть виконуватися зручно і швидко, таким чином оптимізуючи час та кошти. Фігури 10-13 зображають гідравлічний пристрій того ж типу, що й на Фігурах 1-9, який може обслуговувати чотири частини обладнання і, з цією метою, має цільне тіло 51, чотири з'єднувальні засоби 52 для напірних ліній, з'єднувальний засіб 53 для зливної лінії, чотири швидкодіючі муфти 54 для контрольованого обладнання, чотири випускні клапани 55 і важіль 56 для стравлювання тиску. 9 93920 10 11 93920 12 13 93920 14 15 Комп’ютерна верстка М. Ломалова 93920 Підписне 16 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
