Пристрій для розвантаження стопи

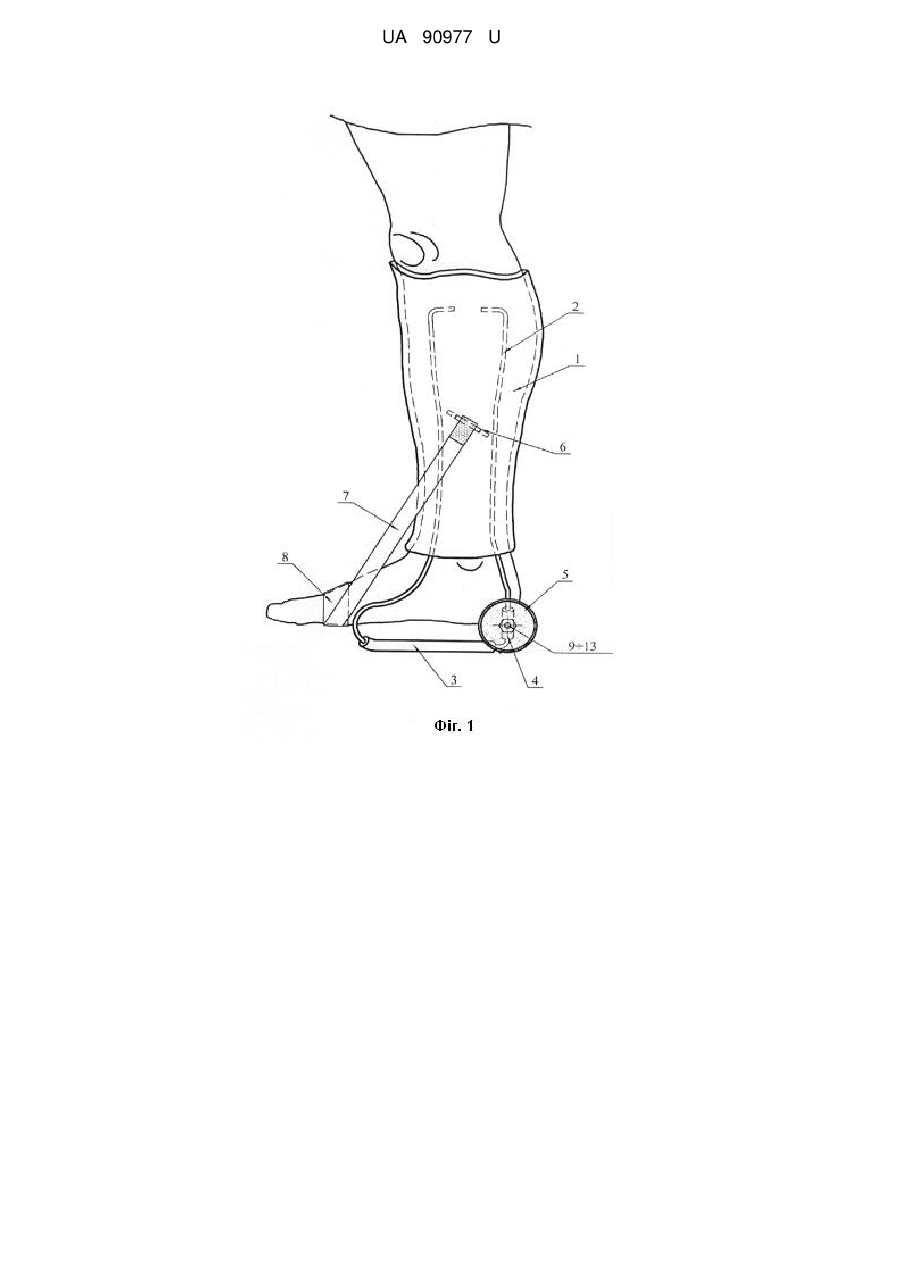

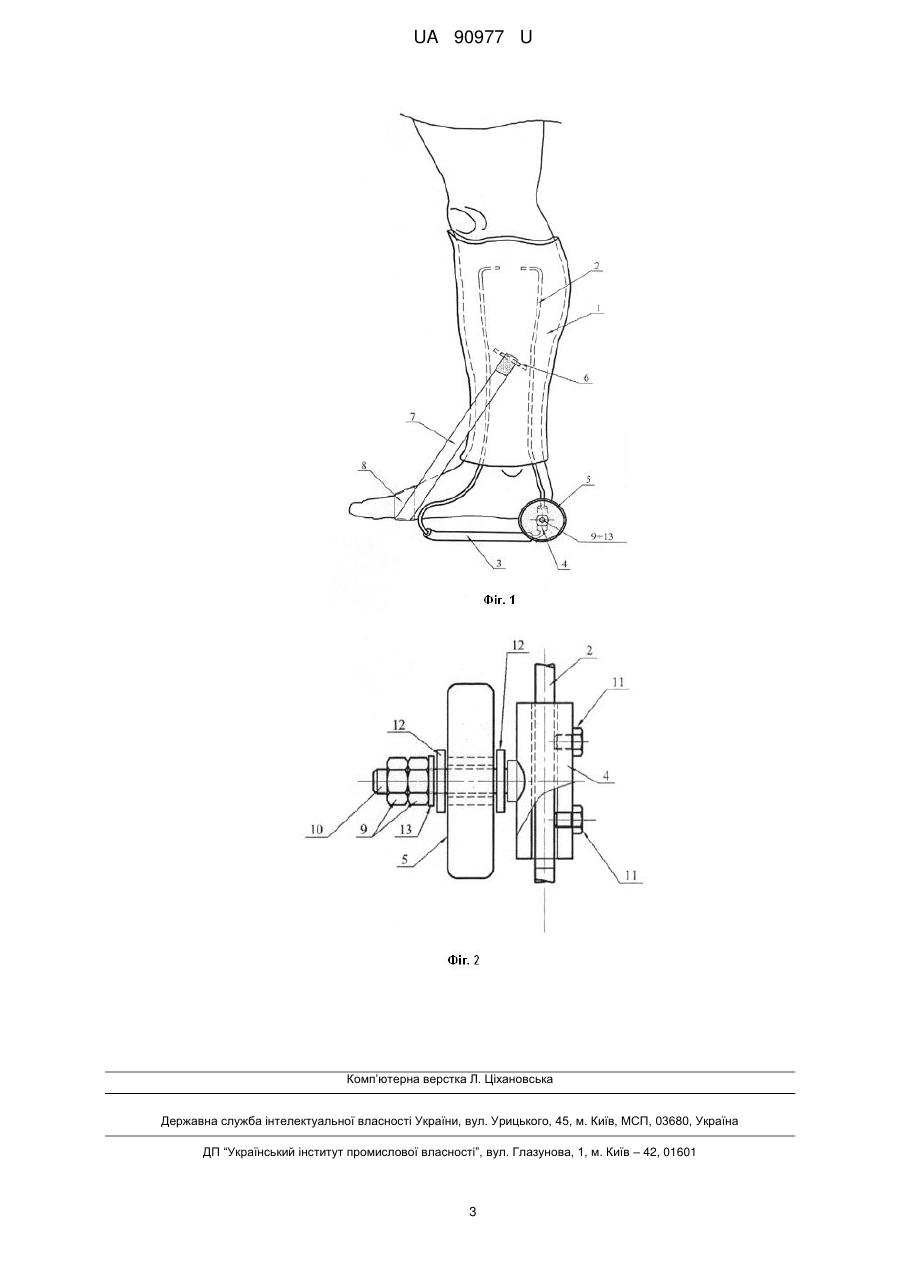

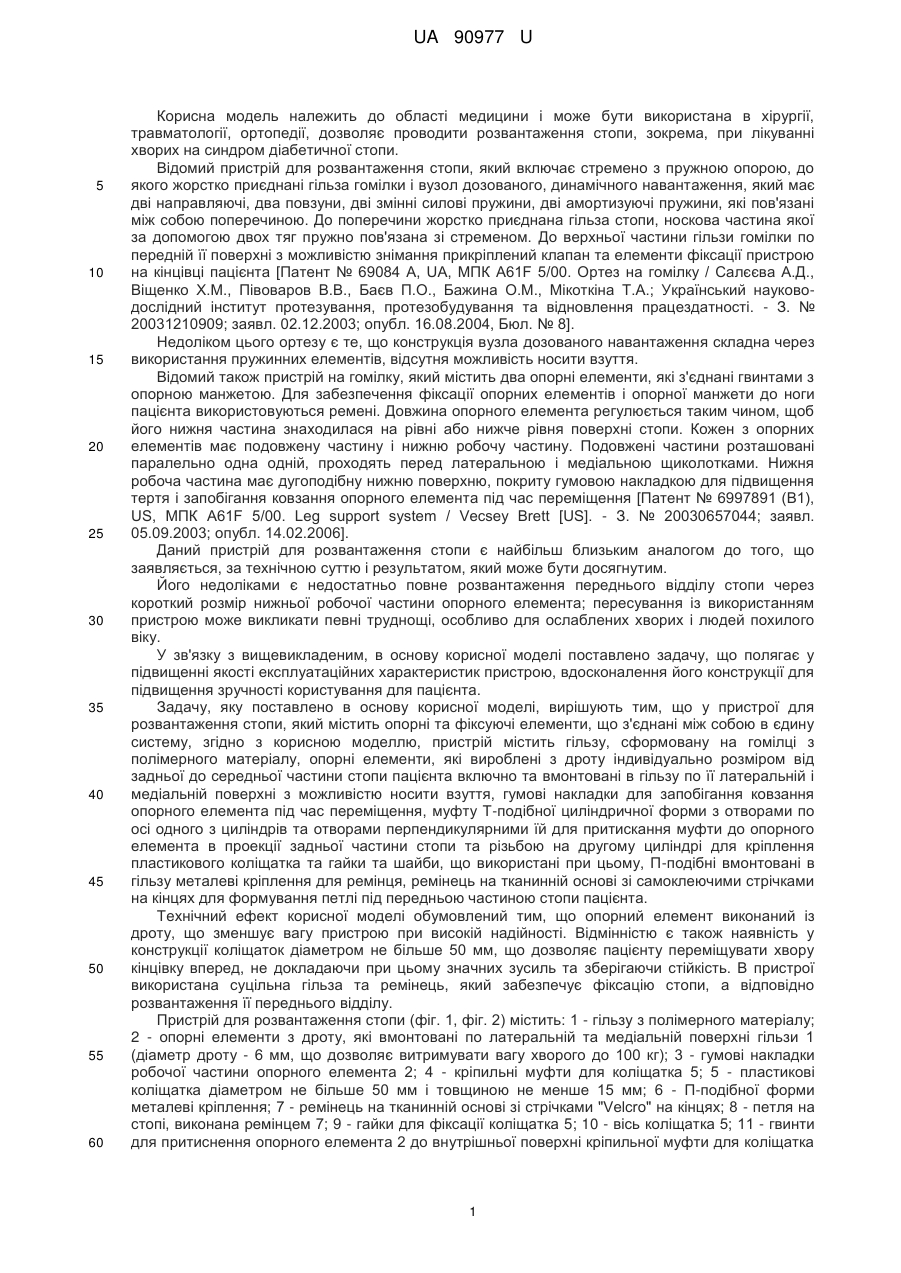

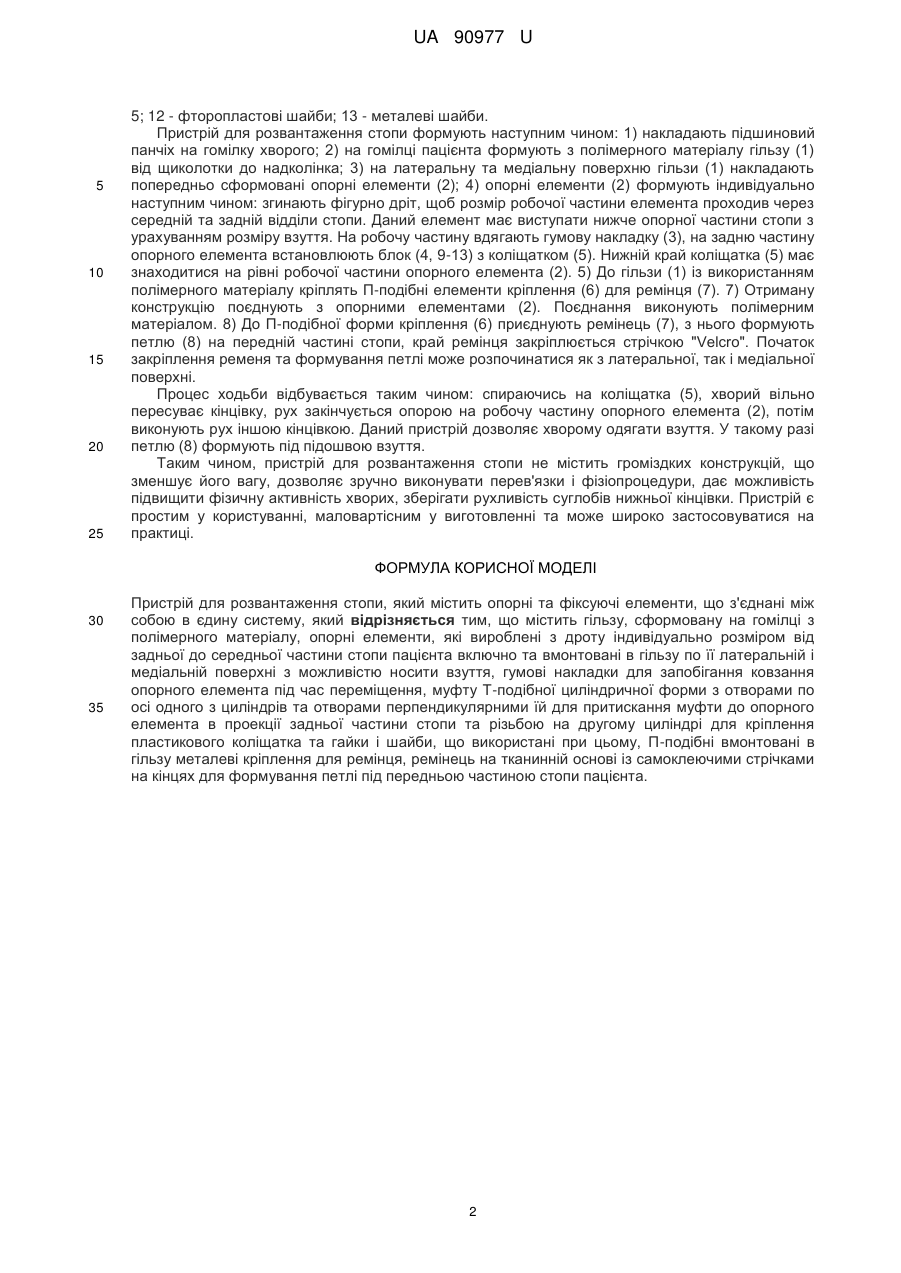

Реферат: Пристрій для розвантаження стопи містить опорні та фіксуючі елементи, що з'єднані між собою в єдину систему. Пристрій містить гільзу, сформовану на гомілці з полімерного матеріалу, опорні елементи з дроту, виконані індивідуально та вмонтовані в гільзу по її латеральній і медіальній поверхні, гумові накладки, муфту Т-подібної циліндричної форми з отворами по осі одного з циліндрів та отворами перпендикулярними їй для притискання муфти до опорного елемента, П-подібні металеві кріплення для ремінця, ремінець на тканинній основі зі самоклеючими стрічками на кінцях, гайки та шайби. UA 90977 U (54) ПРИСТРІЙ ДЛЯ РОЗВАНТАЖЕННЯ СТОПИ UA 90977 U UA 90977 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області медицини і може бути використана в хірургії, травматології, ортопедії, дозволяє проводити розвантаження стопи, зокрема, при лікуванні хворих на синдром діабетичної стопи. Відомий пристрій для розвантаження стопи, який включає стремено з пружною опорою, до якого жорстко приєднані гільза гомілки і вузол дозованого, динамічного навантаження, який має дві направляючі, два повзуни, дві змінні силові пружини, дві амортизуючі пружини, які пов'язані між собою поперечиною. До поперечини жорстко приєднана гільза стопи, носкова частина якої за допомогою двох тяг пружно пов'язана зі стременом. До верхньої частини гільзи гомілки по передній її поверхні з можливістю знімання прикріплений клапан та елементи фіксації пристрою на кінцівці пацієнта [Патент № 69084 A, UA, МПК A61F 5/00. Ортез на гомілку / Салєєва А.Д., Віщенко Х.М., Півоваров В.В., Баєв П.О., Бажина О.М., Мікоткіна Т.А.; Український науководослідний інститут протезування, протезобудування та відновлення працездатності. - З. № 20031210909; заявл. 02.12.2003; опубл. 16.08.2004, Бюл. № 8]. Недоліком цього ортезу є те, що конструкція вузла дозованого навантаження складна через використання пружинних елементів, відсутня можливість носити взуття. Відомий також пристрій на гомілку, який містить два опорні елементи, які з'єднані гвинтами з опорною манжетою. Для забезпечення фіксації опорних елементів і опорної манжети до ноги пацієнта використовуються ремені. Довжина опорного елемента регулюється таким чином, щоб його нижня частина знаходилася на рівні або нижче рівня поверхні стопи. Кожен з опорних елементів має подовжену частину і нижню робочу частину. Подовжені частини розташовані паралельно одна одній, проходять перед латеральною і медіальною щиколотками. Нижня робоча частина має дугоподібну нижню поверхню, покриту гумовою накладкою для підвищення тертя і запобігання ковзання опорного елемента під час переміщення [Патент № 6997891 (В1), US, МПК A61F 5/00. Leg support system / Vecsey Brett [US]. - З. № 20030657044; заявл. 05.09.2003; опубл. 14.02.2006]. Даний пристрій для розвантаження стопи є найбільш близьким аналогом до того, що заявляється, за технічною суттю і результатом, який може бути досягнутим. Його недоліками є недостатньо повне розвантаження переднього відділу стопи через короткий розмір нижньої робочої частини опорного елемента; пересування із використанням пристрою може викликати певні труднощі, особливо для ослаблених хворих і людей похилого віку. У зв'язку з вищевикладеним, в основу корисної моделі поставлено задачу, що полягає у підвищенні якості експлуатаційних характеристик пристрою, вдосконалення його конструкції для підвищення зручності користування для пацієнта. Задачу, яку поставлено в основу корисної моделі, вирішують тим, що у пристрої для розвантаження стопи, який містить опорні та фіксуючі елементи, що з'єднані між собою в єдину систему, згідно з корисною моделлю, пристрій містить гільзу, сформовану на гомілці з полімерного матеріалу, опорні елементи, які вироблені з дроту індивідуально розміром від задньої до середньої частини стопи пацієнта включно та вмонтовані в гільзу по її латеральній і медіальній поверхні з можливістю носити взуття, гумові накладки для запобігання ковзання опорного елемента під час переміщення, муфту Т-подібної циліндричної форми з отворами по осі одного з циліндрів та отворами перпендикулярними їй для притискання муфти до опорного елемента в проекції задньої частини стопи та різьбою на другому циліндрі для кріплення пластикового коліщатка та гайки та шайби, що використані при цьому, П-подібні вмонтовані в гільзу металеві кріплення для ремінця, ремінець на тканинній основі зі самоклеючими стрічками на кінцях для формування петлі під передньою частиною стопи пацієнта. Технічний ефект корисної моделі обумовлений тим, що опорний елемент виконаний із дроту, що зменшує вагу пристрою при високій надійності. Відмінністю є також наявність у конструкції коліщаток діаметром не більше 50 мм, що дозволяє пацієнту переміщувати хвору кінцівку вперед, не докладаючи при цьому значних зусиль та зберігаючи стійкість. В пристрої використана суцільна гільза та ремінець, який забезпечує фіксацію стопи, а відповідно розвантаження її переднього відділу. Пристрій для розвантаження стопи (фіг. 1, фіг. 2) містить: 1 - гільзу з полімерного матеріалу; 2 - опорні елементи з дроту, які вмонтовані по латеральній та медіальній поверхні гільзи 1 (діаметр дроту - 6 мм, що дозволяє витримувати вагу хворого до 100 кг); 3 - гумові накладки робочої частини опорного елемента 2; 4 - кріпильні муфти для коліщатка 5; 5 - пластикові коліщатка діаметром не більше 50 мм і товщиною не менше 15 мм; 6 - П-подібної форми металеві кріплення; 7 - ремінець на тканинній основі зі стрічками "Vеlсrо" на кінцях; 8 - петля на стопі, виконана ремінцем 7; 9 - гайки для фіксації коліщатка 5; 10 - вісь коліщатка 5; 11 - гвинти для притиснення опорного елемента 2 до внутрішньої поверхні кріпильної муфти для коліщатка 1 UA 90977 U 5 10 15 20 25 5; 12 - фторопластові шайби; 13 - металеві шайби. Пристрій для розвантаження стопи формують наступним чином: 1) накладають підшиновий панчіх на гомілку хворого; 2) на гомілці пацієнта формують з полімерного матеріалу гільзу (1) від щиколотки до надколінка; 3) на латеральну та медіальну поверхню гільзи (1) накладають попередньо сформовані опорні елементи (2); 4) опорні елементи (2) формують індивідуально наступним чином: згинають фігурно дріт, щоб розмір робочої частини елемента проходив через середній та задній відділи стопи. Даний елемент має виступати нижче опорної частини стопи з урахуванням розміру взуття. На робочу частину вдягають гумову накладку (3), на задню частину опорного елемента встановлюють блок (4, 9-13) з коліщатком (5). Нижній край коліщатка (5) має знаходитися на рівні робочої частини опорного елемента (2). 5) До гільзи (1) із використанням полімерного матеріалу кріплять П-подібні елементи кріплення (6) для ремінця (7). 7) Отриману конструкцію поєднують з опорними елементами (2). Поєднання виконують полімерним матеріалом. 8) До П-подібної форми кріплення (6) приєднують ремінець (7), з нього формують петлю (8) на передній частині стопи, край ремінця закріплюється стрічкою "Vеlсrо". Початок закріплення ременя та формування петлі може розпочинатися як з латеральної, так і медіальної поверхні. Процес ходьби відбувається таким чином: спираючись на коліщатка (5), хворий вільно пересуває кінцівку, рух закінчується опорою на робочу частину опорного елемента (2), потім виконують рух іншою кінцівкою. Даний пристрій дозволяє хворому одягати взуття. У такому разі петлю (8) формують під підошвою взуття. Таким чином, пристрій для розвантаження стопи не містить громіздких конструкцій, що зменшує його вагу, дозволяє зручно виконувати перев'язки і фізіопроцедури, дає можливість підвищити фізичну активність хворих, зберігати рухливість суглобів нижньої кінцівки. Пристрій є простим у користуванні, маловартісним у виготовленні та може широко застосовуватися на практиці. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Пристрій для розвантаження стопи, який містить опорні та фіксуючі елементи, що з'єднані між собою в єдину систему, який відрізняється тим, що містить гільзу, сформовану на гомілці з полімерного матеріалу, опорні елементи, які вироблені з дроту індивідуально розміром від задньої до середньої частини стопи пацієнта включно та вмонтовані в гільзу по її латеральній і медіальній поверхні з можливістю носити взуття, гумові накладки для запобігання ковзання опорного елемента під час переміщення, муфту Т-подібної циліндричної форми з отворами по осі одного з циліндрів та отворами перпендикулярними їй для притискання муфти до опорного елемента в проекції задньої частини стопи та різьбою на другому циліндрі для кріплення пластикового коліщатка та гайки і шайби, що використані при цьому, П-подібні вмонтовані в гільзу металеві кріплення для ремінця, ремінець на тканинній основі із самоклеючими стрічками на кінцях для формування петлі під передньою частиною стопи пацієнта. 2 UA 90977 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
