Пристрій для розвантаження відстійних резервуарів
Номер патенту: 18700
Опубліковано: 15.11.2006
Автори: Кочешков Борис Олексійович, Мохов Леонід Федорович, Пейчев Іван Дмитрович
Формула / Реферат
Пристрій для розвантаження відстійних резервуарів, який містить запірний елемент, важільну систему з робочими та допоміжними важелями, встановленими на опорних стояках, противагу та привід, який відрізняється тим, що на опорних стояках робочих важелів встановлені з можливістю повороту у вертикальній площині коромисла з упорами, а на робочих важелях закріплені опорні площадки, з якими взаємодіють упори при повороті важільної системи.
Текст

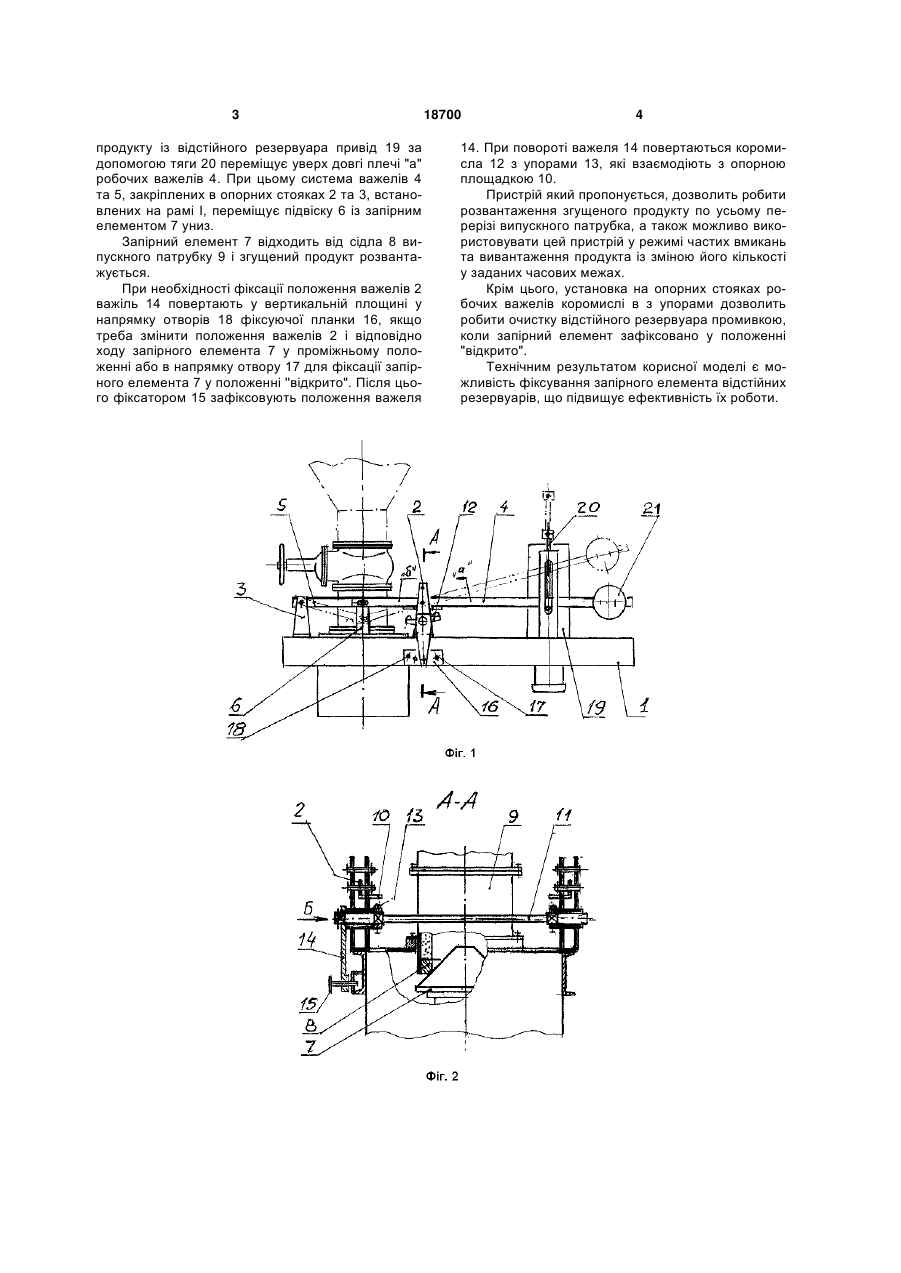

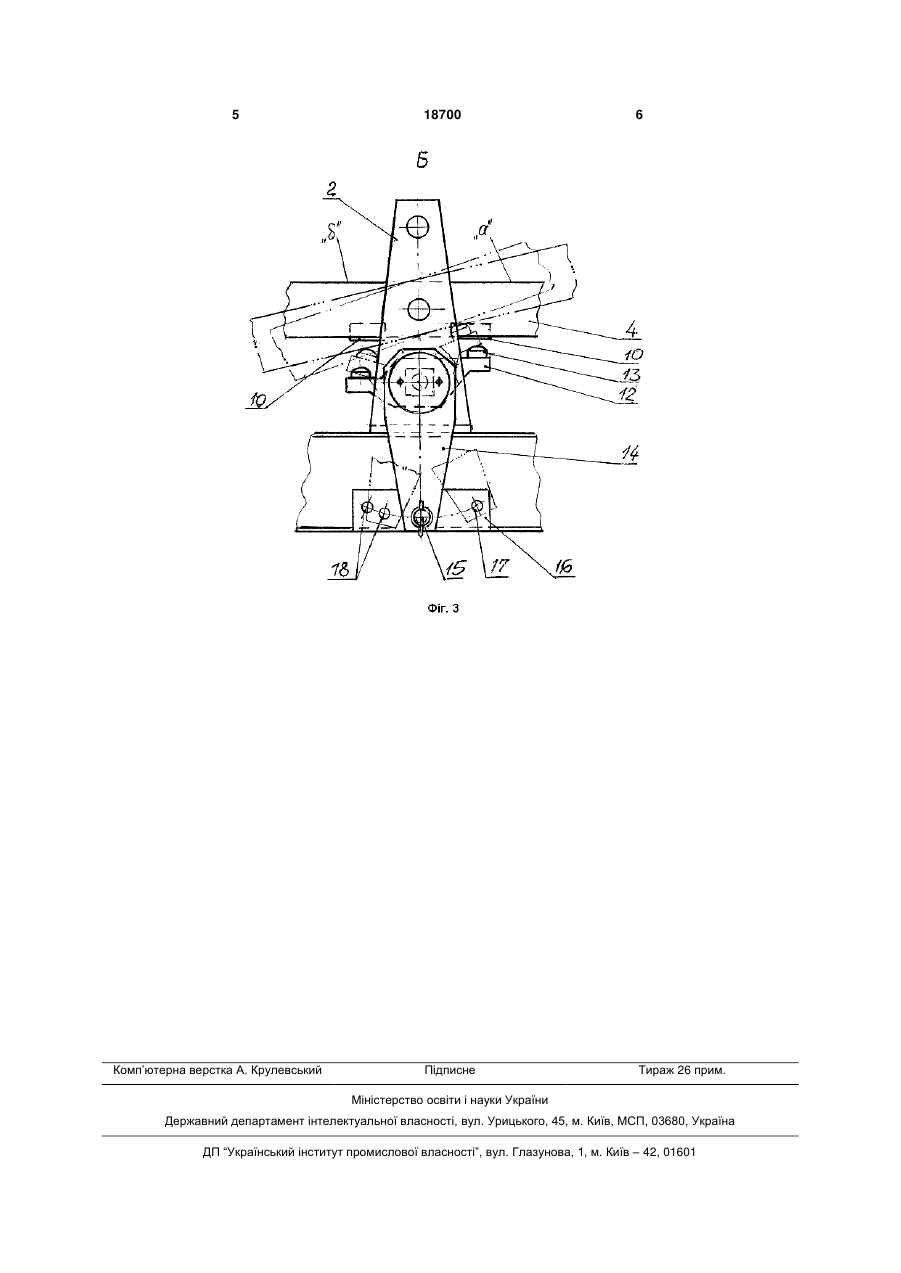

Пристрій для розвантаження відстійних резервуарів, який містить запірний елемент, важільну систему з робочими та допоміжними важелями, встановленими на опорних стояках, противагу та привід, який відрізняється тим, що на опорних стояках робочих важелів встановлені з можливістю повороту у вертикальній площині коромисла з упорами, а на робочих важелях закріплені опорні площадки, з якими взаємодіють упори при повороті важільної системи. (19) (21) u200605814 (22) 26.05.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Кочешков Борис Олексійович, Мохов Леонід Федорович, Пейчев Іван Дмитрович (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ТА ПРОЕКТНОКОНСТРУКТОРСЬКИЙ ІНСТИТУТ ПО ЗБАГАЧЕННЮ ТА БРИКЕТУВАННЮ ВУГІЛЛЯ "УКРНДІВУГЛЕЗБАГАЧЕННЯ" 3 продукту із відстійного резервуара привід 19 за допомогою тяги 20 переміщує уверх довгі плечі "а" робочих важелів 4. При цьому система важелів 4 та 5, закріплених в опорних стояках 2 та 3, встановлених на рамі І, переміщує підвіску 6 із запірним елементом 7 униз. Запірний елемент 7 відходить від сідла 8 випускного патрубку 9 і згущений продукт розвантажується. При необхідності фіксації положення важелів 2 важіль 14 повертають у вертикальній площині у напрямку отворів 18 фіксуючої планки 16, якщо треба змінити положення важелів 2 і відповідно ходу запірного елемента 7 у проміжньому положенні або в напрямку отвору 17 для фіксації запірного елемента 7 у положенні ''відкрито". Після цього фіксатором 15 зафіксовують положення важеля 18700 4 14. При повороті важеля 14 повертаються коромисла 12 з упорами 13, які взаємодіють з опорною площадкою 10. Пристрій який пропонується, дозволить робити розвантаження згущеного продукту по усьому перерізі випускного патрубка, а також можливо використовувати цей пристрій у режимі частих вмикань та вивантаження продукта із зміною його кількості у заданих часових межах. Крім цього, установка на опорних стояках робочих важелів коромислі в з упорами дозволить робити очистку відстійного резервуара промивкою, коли запірний елемент зафіксовано у положенні "відкрито". Технічним результатом корисної моделі є можливість фіксування запірного елемента відстійних резервуарів, що підвищує ефективність їх роботи. 5 Комп’ютерна верстка А. Крулевський 18700 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for unloading settling tanks
Автори англійськоюKocheshkov Borys Oleksiiovych, Mokhov Leonid Fedorovych, Peichev Ivan Dmytrovych
Назва патенту російськоюУстройство для разгрузки отстойных резервуаров
Автори російськоюКочешков Борис Алексеевич, Мохов Леонид Федорович, Пейчев Иван Дмитриевич
МПК / Мітки
МПК: B01D 21/24
Мітки: відстійних, пристрій, розвантаження, резервуарів
