Пристрій для виправлення деформації стопи

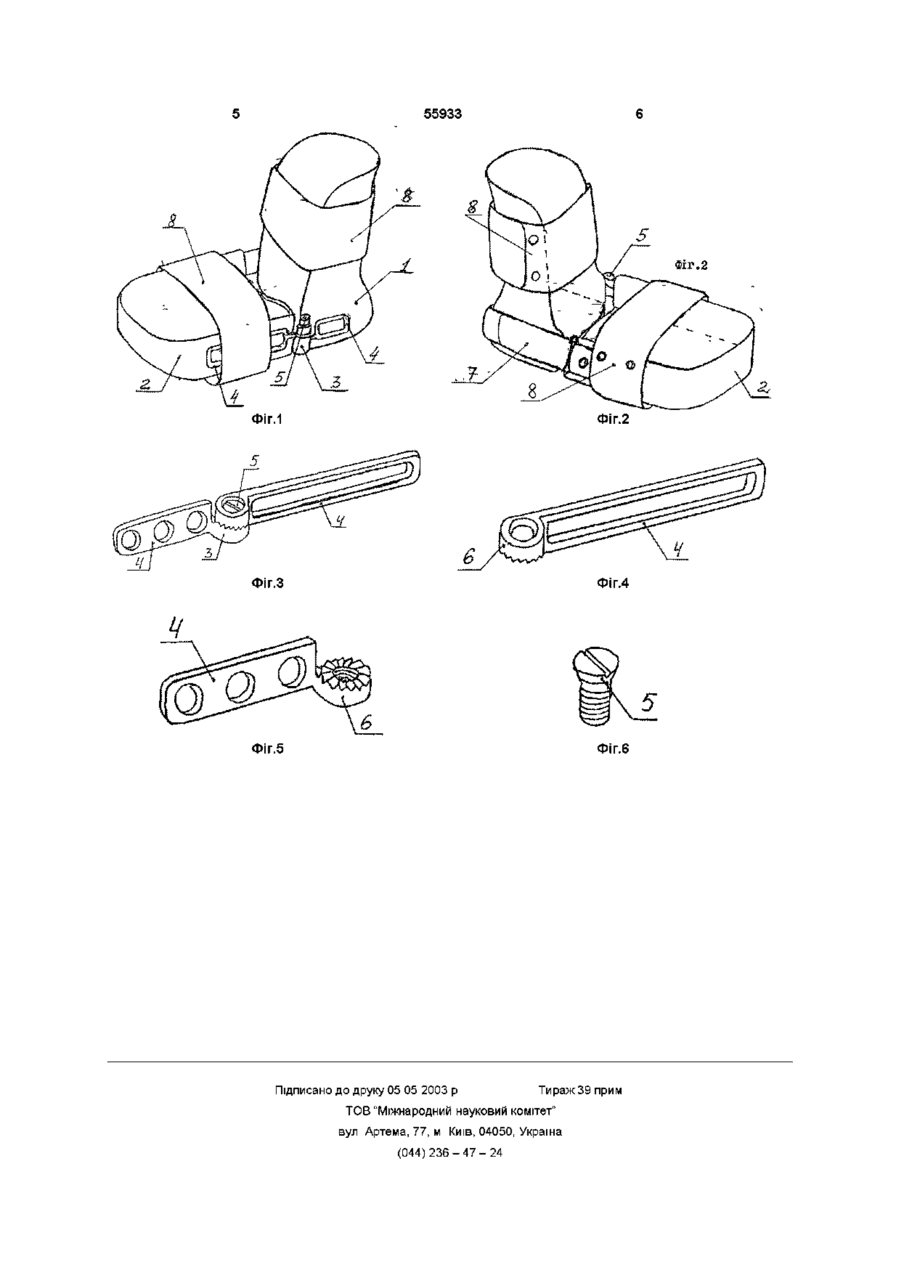

1 Пристрій для виправлення деформації стопи, який містить елемент кріплення та елемент фіксації переднього відділу стопи, з'єднані фіксатором взаємного положення, який відрізняється тим, що фіксатор взаємного положення виконаний у вигляді рознімного з'єднання, утвореного петлями, з'єднаними кріпильною де таллю, причому на поверхнях петель у МІСЦІ їхнього взаємного контакту виконана насічка 2 Пристрій за п 1 , який відрізняється тим, що насічка виконана у вигляді ребер, розташованих діаметрально 3 Пристрій за п 1 , який відрізняється тим, що кріпильна деталь виконана у вигляді стяжного гвинта 4 Пристрій за п 1 , який відрізняється тим, що елемент кріплення та елемент фіксації переднього відділу стопи виконані з термопластичного матеріалу або шаруватих пластиків 5 Пристрій за п 1 , який відрізняється тим, що містить регульовану тянку, яка з'єднує елемент кріплення та елемент фіксації переднього відділу стопи, виконані у вигляді ковзної застібки Пристрій стосується медицини та використовується при нехірурпчному лікуванні хвороб опорно-рушійного апарату, зокрема клишоногості, серповидності та приведення переднього відділу стопи Відомий пристрій для лікування клишоногості, що містить елемент кріплення - пластину, з встановленим на ній зап'ятником з вушками для кріплення стопи у зоні гомілкостопного згину за допомогою ременя, елемент фіксації переднього відділу стопи - пластинчатий підстопник з пазами, крізь які пропущений другий ремінь для кріплення стопи, а також фіксатор їхнього взаємного розташування, виконаний у вигляді ВІСІ за стопорним гвинтом [див а с СРСР №545350 МКЛ 2-А 61F5/00, Б В №5,1977р] Ознаками аналогу, які збігаються з ознаками технічного рішення, що заявляється, як винахід, є елементи кріплення та фіксації з фіксатором їхнього взаєморозташування Недоліком пристрою є можливість самогинного повороту стопи, зумовленого недостатньою надійністю з'єднання елемента кріплення з елементом фіксації переднього відділу стопи фіксатором їхнього взаємного розташування, виконаного у вигляді ВІСІ зі стопорним гвинтом Найбільш близьким за технічною суттю та тех нічним результатом, який досягається, до винаходу, що заявляється, є пристрій для виправлення клишоногості, який містить елемент фіксації стопи у вигляді циліндричної пружини кручіння для обхвату гомілки, один кінець якої з'єднаний з опорним елементом, виконаним у вигляді манжети, обхоплюючої ступню, а ІНШІ - з елементом кріплення, коаксіально обхоплюючим ІНШІ елементи Кріплення встановлені на ГОМІЛЦІ З МОЖЛИВІСТЮ взаємного кутового повороту та наступної фіксації [див а с СРСР №1745237, МКЛ 5A61F, 5/00, Б В №25, 1992р] Наступна фіксація забезпечується фіксатором взаємного положення, виконаним у вигляді пружини, яка входить до пазів у елементи кріплення, встановленому на ГОМІЛЦІ, завдяки чому здійснюється фіксація взаємного положення елементів кріплення на ГОМІЛЦІ та регулювання зусилля закручування пружини - зусилля впливу на стопу елемента фіксації стопи Ознаками прототипу, які збігаються з ознаками технічного рішення, яке заявляється, як винахід, є елемент кріплення та елемент фіксації переднього відділу стопи, з'єднані фіксатором взаємного положення Недоліком прототипу є конструктивне виконання фіксатора взаємного положення у вигляді СО го о> ю Ю 55933 пружини, що не дозволяє забезпечити плавність регулювання зусилля впливу на стопу у горизонтальній площині з метою повороту її до правильного положення, тому що для удержання елементів кріплення у визначеному положенні пружинафіксатор має бути виготовлена з дроту достатньо великого діаметра, що у кінцевому результаті не забезпечує зазначеного ефекту В основу винаходу поставлено задачу удосконалити пристрій для виправлення деформації стопи шляхом удосконалення конструкції фіксатора взаємного положення елемента кріплення та елемента фіксації переднього відділу стопи за рахунок підвищення точності та плавності регулювання впливу на стопу шляхом підвищення коефіцієнта тертя робочих поверхонь петель фіксатора та збільшення площі їхнього зчеплення, що виключає самочинний поворот стопи, забезпечує функціональне атравматичне виправлення її деформації та підвищує зручність експлуатації пристрою Поставлена задача вирішується тим, що у пристрої для виправлення деформації стопи, який містить елемент кріплення та елемент фіксації переднього відділу стопи, з'єднані фіксатором взаємного положення, ВІДПОВІДНО до винаходу, фіксатор взаємного положення виконаний у вигляді рознімного з'єднання, утвореного петлями, з'єднаними кріпильною деталлю, причому на поверхнях петель у МІСЦІ їхнього взаємного контакту виконана насічка Крім того, насічка виконана у вигляді ребер, розташованих діаметрально, а кріпильна деталь виконана у вигляді стяжного гвинта При цьому, елемент кріплення та елемент фіксації переднього відділу стопи виконані з термопластичного матеріалу або шаруватих пластиків Крім того, пристрій містить регульовану тянку, яка з'єднує елемент кріплення та елемент фіксації переднього відділу стопи та виконана у вигляді ковзної застібки Причинно-наслідковий зв'язок між сукупністю суттєвих ознак винаходу, що заявляється, та технічним результатом, який досягається, полягає в наступному Надання пристрою для виправлення деформації стопи фіксатора взаємного положення елемента кріплення та елемента фіксації переднього відділу стопи, виконаного у вигляді рознімного з'єднання, створеного петлями, з'єднаними кріпильною деталлю, де поверхні петель у МІСЦІ їхнього взаємного контакту виконані з насічкою, забезпечує підвищення точності регулювання впливу та стопу за рахунок підвищення коефіцієнта тертя робочих поверхонь петель та збільшення площі зчеплення, виключає самочинний поворот стопи, підвищує надійність пристрою та зручність його експлуатації Конструкція пристрою для виправлення деформації стопи пояснюється кресленнями, де на фіг 1 зображений загальний вигляд пристрою(вигляд з лівого боку), на фіг 2 - вигляд з правого боку, на фіг 3 - фіксатор взаємного положення елемента кріплення та елемента фіксації переднього відділу стопи, у зборі, на фіг 4, 5, 6 фіксатор взаємного положення, деталіровка Пристрій містить елемент 1 кріплення, елемент 2 фіксації переднього відділу стопи, з'єднані фіксатором 3 взаємного положення Фіксатор З взаємного положення виконаний у вигляді рознімного з'єднання, створеного петлями 4, з'єднаними кріпильною деталлю 5 Кріпильною деталлю 5 може бути стяжний гвинт Поверхня петель у МІСЦІ їхнього взаємного контакту виконана з насічкою 6 Насічка 6 виконана у вигляді ребер, розміщених діаметрально Пристрій має регульовану тянку 7, яка з'єднує елемент 1 кріплення та елемент 2 фіксації переднього відділу стопи Тянка 7 виконана у вигляді ковзної застібки Для фіксації елементів 1 та 2 на стопі та ГОМІЛЦІ передбачена застібка 8 Елемент 1 кріплення та елемент 2 фіксації переднього відділу стопи виконані з термопластичного матеріалу або з шаруватих пластиків Пристрій використовують наступним чином Елемент 1 кріплення та елемент 2 фіксації переднього відділу стопи натягають на стопу та гомілку ноги, закріплюють застібкою 8 Після цього відпускають стягувальний гвинт 5 фіксатора 3 взаємного положення елемента 1 кріплення та елемента 2 фіксації переднього відділу стопи, виконують вручну необхідне корегування переднього відділу стопи та закручують стягувальний гвинт 5 до упору, після чого застібають регульовану тянку 7 Шляхом щоденної ручної корекції досягають можливого усунення деформації стопи(клишоногості, серповидності, приведення переднього відділу стопи) Пристрій може використовуватися також в якості динамічної фіксуючої конструкції, після реконструктивних операцій на стопі Випробування довели, що пристрій зручний у використанні Після інструктажу лікування можуть здійснювати батьки хворої дитини у амбулаторних умовах під періодичним лікарським контролем 55933 JL-. Фіг.1 Фіг.2 6 Фіг.З Фіг.4 Фіг.5 Фіг.6 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
