Відбивач струму

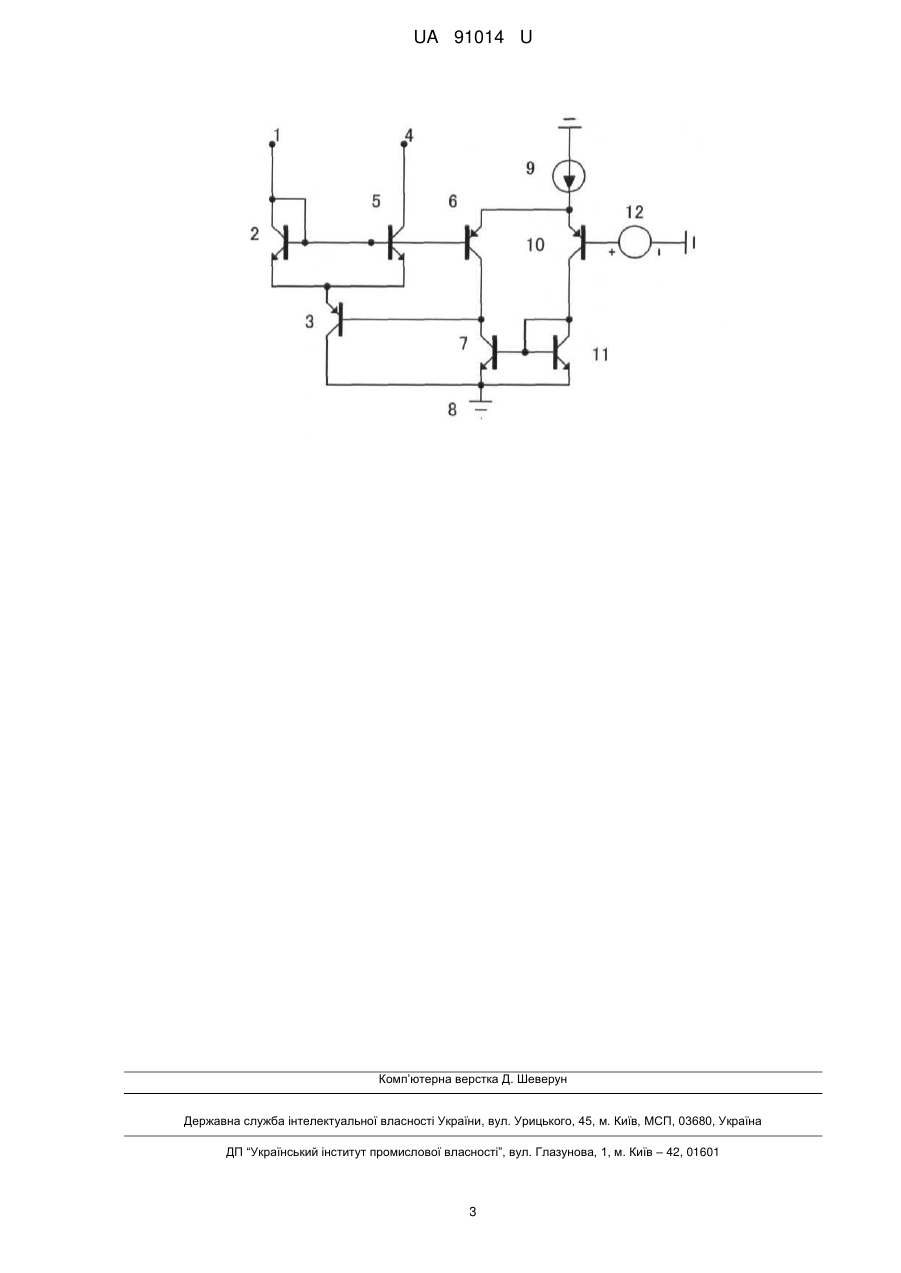

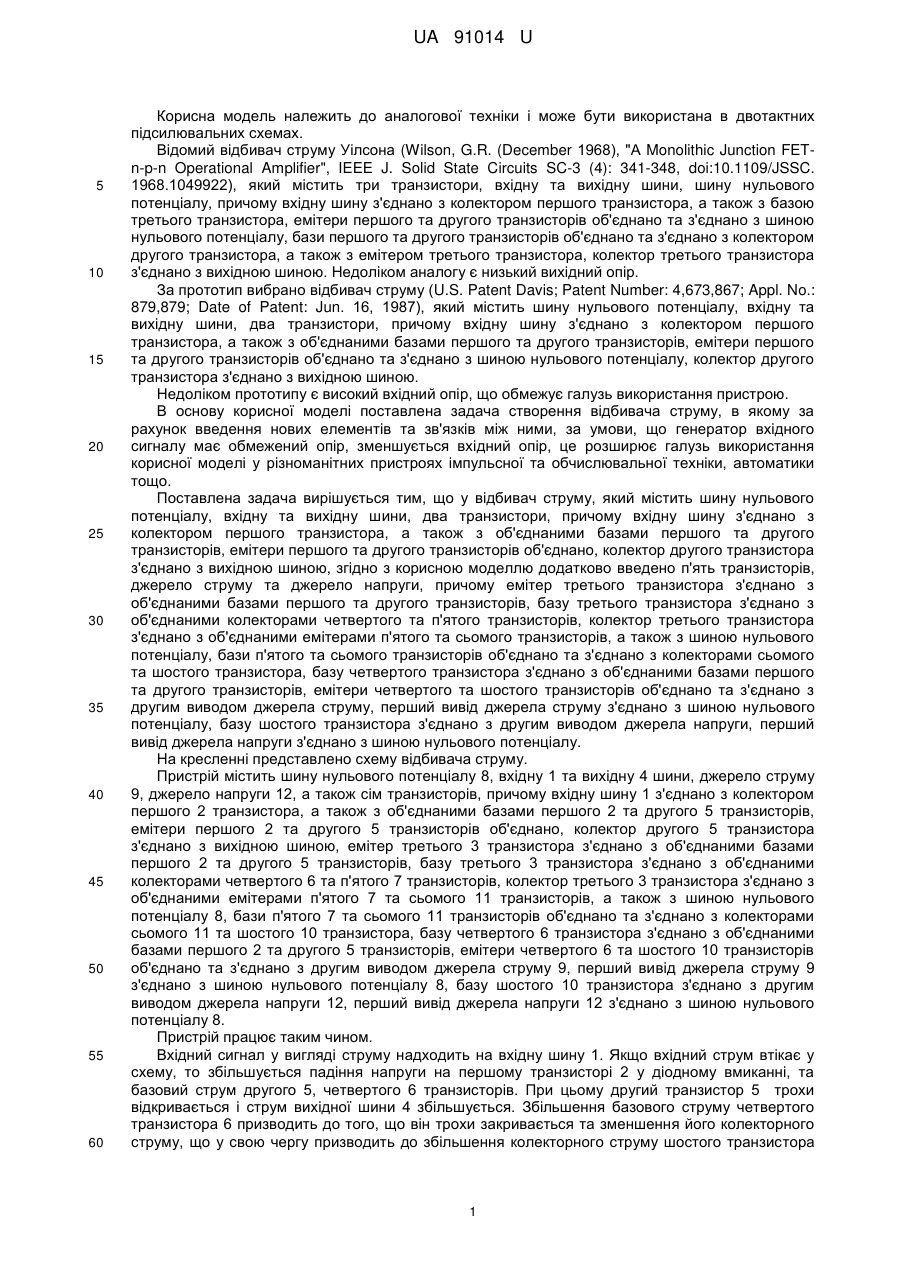

Реферат: Відбивач струму містить шину нульового потенціалу, вхідну та вихідну шини, два транзистори, причому вхідну шину з'єднано з колектором першого транзистора, а також з об'єднаними базами першого та другого транзисторів, емітери першого та другого транзисторів об'єднано, колектор другого транзистора з'єднано з вихідною шиною. Додатково введено п'ять транзисторів, джерело струму та джерело напруги. UA 91014 U (54) ВІДБИВАЧ СТРУМУ UA 91014 U UA 91014 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до аналогової техніки і може бути використана в двотактних підсилювальних схемах. Відомий відбивач струму Уілсона (Wilson, G.R. (December 1968), "А Monolithic Junction FETn-p-n Operational Amplifier", IEEE J. Solid State Circuits SC-3 (4): 341-348, doi:10.1109/JSSC. 1968.1049922), який містить три транзистори, вхідну та вихідну шини, шину нульового потенціалу, причому вхідну шину з'єднано з колектором першого транзистора, а також з базою третього транзистора, емітери першого та другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, бази першого та другого транзисторів об'єднано та з'єднано з колектором другого транзистора, а також з емітером третього транзистора, колектор третього транзистора з'єднано з вихідною шиною. Недоліком аналогу є низький вихідний опір. За прототип вибрано відбивач струму (U.S. Patent Davis; Patent Number: 4,673,867; Appl. No.: 879,879; Date of Patent: Jun. 16, 1987), який містить шину нульового потенціалу, вхідну та вихідну шини, два транзистори, причому вхідну шину з'єднано з колектором першого транзистора, а також з об'єднаними базами першого та другого транзисторів, емітери першого та другого транзисторів об'єднано та з'єднано з шиною нульового потенціалу, колектор другого транзистора з'єднано з вихідною шиною. Недоліком прототипу є високий вхідний опір, що обмежує галузь використання пристрою. В основу корисної моделі поставлена задача створення відбивача струму, в якому за рахунок введення нових елементів та зв'язків між ними, за умови, що генератор вхідного сигналу має обмежений опір, зменшується вхідний опір, це розширює галузь використання корисної моделі у різноманітних пристроях імпульсної та обчислювальної техніки, автоматики тощо. Поставлена задача вирішується тим, що у відбивач струму, який містить шину нульового потенціалу, вхідну та вихідну шини, два транзистори, причому вхідну шину з'єднано з колектором першого транзистора, а також з об'єднаними базами першого та другого транзисторів, емітери першого та другого транзисторів об'єднано, колектор другого транзистора з'єднано з вихідною шиною, згідно з корисною моделлю додатково введено п'ять транзисторів, джерело струму та джерело напруги, причому емітер третього транзистора з'єднано з об'єднаними базами першого та другого транзисторів, базу третього транзистора з'єднано з об'єднаними колекторами четвертого та п'ятого транзисторів, колектор третього транзистора з'єднано з об'єднаними емітерами п'ятого та сьомого транзисторів, а також з шиною нульового потенціалу, бази п'ятого та сьомого транзисторів об'єднано та з'єднано з колекторами сьомого та шостого транзистора, базу четвертого транзистора з'єднано з об'єднаними базами першого та другого транзисторів, емітери четвертого та шостого транзисторів об'єднано та з'єднано з другим виводом джерела струму, перший вивід джерела струму з'єднано з шиною нульового потенціалу, базу шостого транзистора з'єднано з другим виводом джерела напруги, перший вивід джерела напруги з'єднано з шиною нульового потенціалу. На кресленні представлено схему відбивача струму. Пристрій містить шину нульового потенціалу 8, вхідну 1 та вихідну 4 шини, джерело струму 9, джерело напруги 12, а також сім транзисторів, причому вхідну шину 1 з'єднано з колектором першого 2 транзистора, а також з об'єднаними базами першого 2 та другого 5 транзисторів, емітери першого 2 та другого 5 транзисторів об'єднано, колектор другого 5 транзистора з'єднано з вихідною шиною, емітер третього 3 транзистора з'єднано з об'єднаними базами першого 2 та другого 5 транзисторів, базу третього 3 транзистора з'єднано з об'єднаними колекторами четвертого 6 та п'ятого 7 транзисторів, колектор третього 3 транзистора з'єднано з об'єднаними емітерами п'ятого 7 та сьомого 11 транзисторів, а також з шиною нульового потенціалу 8, бази п'ятого 7 та сьомого 11 транзисторів об'єднано та з'єднано з колекторами сьомого 11 та шостого 10 транзистора, базу четвертого 6 транзистора з'єднано з об'єднаними базами першого 2 та другого 5 транзисторів, емітери четвертого 6 та шостого 10 транзисторів об'єднано та з'єднано з другим виводом джерела струму 9, перший вивід джерела струму 9 з'єднано з шиною нульового потенціалу 8, базу шостого 10 транзистора з'єднано з другим виводом джерела напруги 12, перший вивід джерела напруги 12 з'єднано з шиною нульового потенціалу 8. Пристрій працює таким чином. Вхідний сигнал у вигляді струму надходить на вхідну шину 1. Якщо вхідний струм втікає у схему, то збільшується падіння напруги на першому транзисторі 2 у діодному вмиканні, та базовий струм другого 5, четвертого 6 транзисторів. При цьому другий транзистор 5 трохи відкривається і струм вихідної шини 4 збільшується. Збільшення базового струму четвертого транзистора 6 призводить до того, що він трохи закривається та зменшення його колекторного струму, що у свою чергу призводить до збільшення колекторного струму шостого транзистора 1 UA 91014 U 5 10 15 20 25 10, при цьому він трохи відкривається. При збільшенні колекторного струму шостого транзистора 10 збільшується падіння напруги на сьомому транзисторі 11 у діодному вмиканні та, відповідно, збільшується базовий струм п'ятого транзистора 7, при цьому він трохи відкривається. При цьому збільшується базовий струм третього транзистора 3 і він трохи закривається, що призводить до зменшення колекторного струму третього транзистора 3. Це призводить до врівноваження падіння напруги на першому транзисторі 2 у діодному вмиканні. Якщо вхідний струм витікає із схеми, то зменшується падіння напруги на першому транзисторі 2 у діодному вмиканні, та базовий струм другого 5, четвертого 6 транзисторів. Зменшення базового струму четвертого транзистора 6 призводить до того, що він трохи відкривається, та збільшення його колекторного струму, що у свою чергу призводить до зменшення колекторного струму шостого транзистора 10, при цьому він трохи закривається. При зменшенні колекторного струму шостого транзистора 10 зменшується падіння напруги на сьомому транзисторі 11 у діодному вмиканні та, відповідно, зменшується базовий струм п'ятого транзистора 7, при цьому він трохи закривається. При цьому зменшується базовий струм третього транзистора 3 і він трохи відкривається, що призводить до зменшення колекторного струму третього транзистора 3. Це призводить до врівноваження падіння напруги на першому транзисторі 2 у діодному вмиканні. Джерело напруги 12 слугує для задання базової напруги шостого транзистора 10. Джерело струму 9 задає робочий струм для роботи четвертого 6 та шостого 10 транзисторів. Точка об'єднання емітерів третього 3, п'ятого 7, сьомого 11 транзисторів, першого виводу джерела струму 9 та першого виводу джерела напруги 12 утворюють шину нульового потенціалу 8. Джерела струму 9 та напруги 12, четвертий 6, шостий 10, п'ятий 7, сьомий 11, а також третій 3 транзистори утворюють коло від'ємного зворотного зв'язку між базою другого 5 та емітером першого 2 транзисторів. Введення цього від'ємного зворотного зв'язку зменшує вхідний опір схеми. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 Відбивач струму, що містить шину нульового потенціалу, вхідну та вихідну шини, два транзистори, причому вхідну шину з'єднано з колектором першого транзистора, а також з об'єднаними базами першого та другого транзисторів, емітери першого та другого транзисторів об'єднано, колектор другого транзистора з'єднано з вихідною шиною, який відрізняється тим, що додатково введено п'ять транзисторів, джерело струму та джерело напруги, причому емітер третього транзистора з'єднано з об'єднаними базами першого та другого транзисторів, базу третього транзистора з'єднано з об'єднаними колекторами четвертого та п'ятого транзисторів, колектор третього транзистора з'єднано з об'єднаними емітерами п'ятого та сьомого транзисторів, а також з шиною нульового потенціалу, бази п'ятого та сьомого транзисторів об'єднано та з'єднано з колекторами сьомого та шостого транзистора, базу четвертого транзистора з'єднано з об'єднаними базами першого та другого транзисторів, емітери четвертого та шостого транзисторів об'єднано та з'єднано з другим виводом джерела струму, перший вивід джерела струму з'єднано з шиною нульового потенціалу, базу шостого транзистора з'єднано з другим виводом джерела напруги, перший вивід джерела напруги з'єднано з шиною нульового потенціалу. 2 UA 91014 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
