Пристрій для розчинення речовин

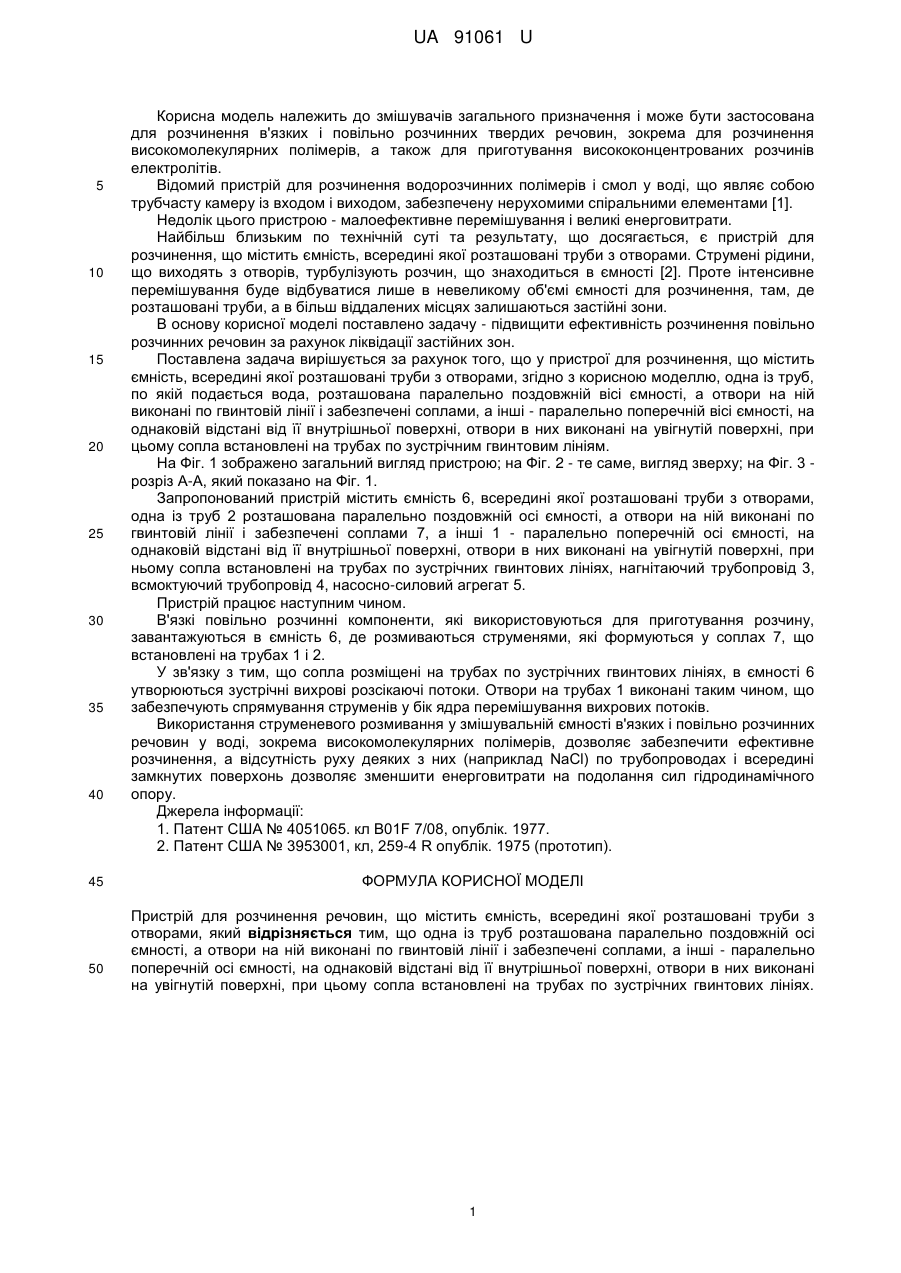

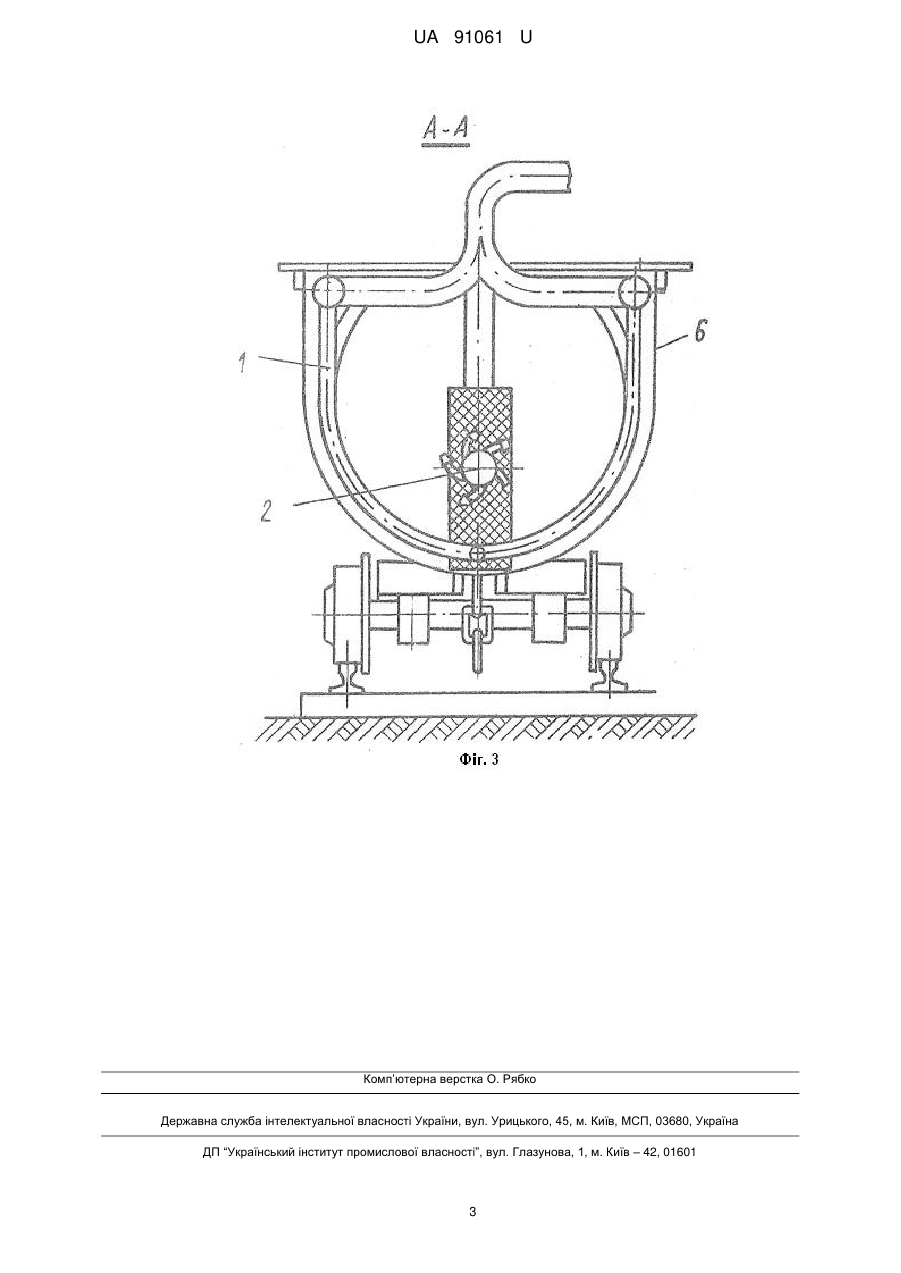

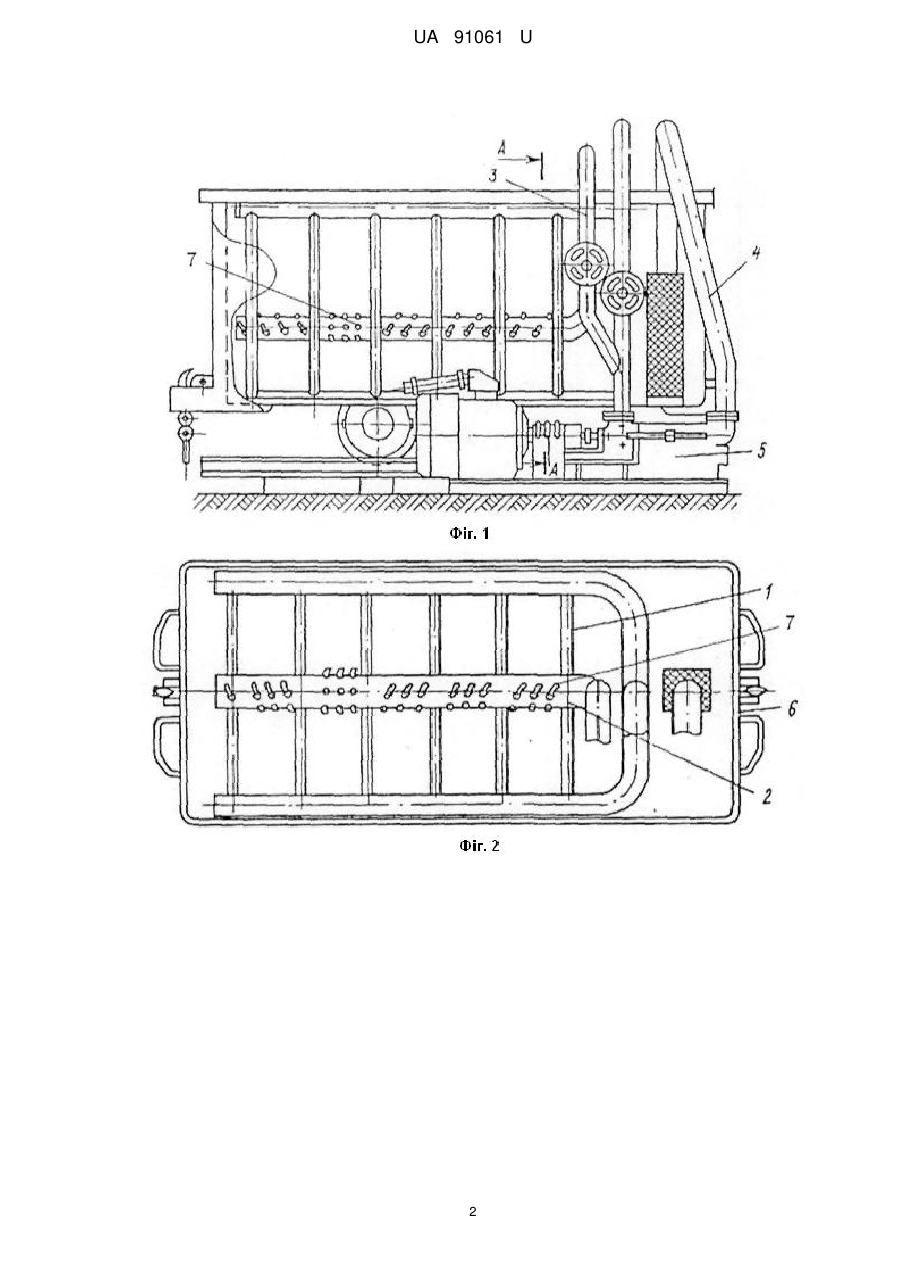

Реферат: Пристрій для розчинення речовин містить ємність, всередині якої розташовані труби з отворами. Одна із труб розташована паралельно поздовжній осі ємності, а отвори на ній виконані по гвинтовій лінії і забезпечені соплами, а інші - паралельно поперечній осі ємності, на однаковій відстані від її внутрішньої поверхні, отвори в них виконані на увігнутій поверхні, при цьому сопла встановлені на трубах по зустрічних гвинтових лініях. UA 91061 U (54) ПРИСТРІЙ ДЛЯ РОЗЧИНЕННЯ РЕЧОВИН UA 91061 U UA 91061 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до змішувачів загального призначення і може бути застосована для розчинення в'язких і повільно розчинних твердих речовин, зокрема для розчинення високомолекулярних полімерів, а також для приготування висококонцентрованих розчинів електролітів. Відомий пристрій для розчинення водорозчинних полімерів і смол у воді, що являє собою трубчасту камеру із входом і виходом, забезпечену нерухомими спіральними елементами [1]. Недолік цього пристрою - малоефективне перемішування і великі енерговитрати. Найбільш близьким по технічній суті та результату, що досягається, є пристрій для розчинення, що містить ємність, всередині якої розташовані труби з отворами. Струмені рідини, що виходять з отворів, турбулізують розчин, що знаходиться в ємності [2]. Проте інтенсивне перемішування буде відбуватися лише в невеликому об'ємі ємності для розчинення, там, де розташовані труби, а в більш віддалених місцях залишаються застійні зони. В основу корисної моделі поставлено задачу - підвищити ефективність розчинення повільно розчинних речовин за рахунок ліквідації застійних зон. Поставлена задача вирішується за рахунок того, що у пристрої для розчинення, що містить ємність, всередині якої розташовані труби з отворами, згідно з корисною моделлю, одна із труб, по якій подається вода, розташована паралельно поздовжній вісі ємності, а отвори на ній виконані по гвинтовій лінії і забезпечені соплами, а інші - паралельно поперечній вісі ємності, на однаковій відстані від її внутрішньої поверхні, отвори в них виконані на увігнутій поверхні, при цьому сопла встановлені на трубах по зустрічним гвинтовим лініям. На Фіг. 1 зображено загальний вигляд пристрою; на Фіг. 2 - те саме, вигляд зверху; на Фіг. 3 розріз А-А, який показано на Фіг. 1. Запропонований пристрій містить ємність 6, всередині якої розташовані труби з отворами, одна із труб 2 розташована паралельно поздовжній осі ємності, а отвори на ній виконані по гвинтовій лінії і забезпечені соплами 7, а інші 1 - паралельно поперечній осі ємності, на однаковій відстані від її внутрішньої поверхні, отвори в них виконані на увігнутій поверхні, при ньому сопла встановлені на трубах по зустрічних гвинтових лініях, нагнітаючий трубопровід 3, всмоктуючий трубопровід 4, насосно-силовий агрегат 5. Пристрій працює наступним чином. В'язкі повільно розчинні компоненти, які використовуються для приготування розчину, завантажуються в ємність 6, де розмиваються струменями, які формуються у соплах 7, що встановлені на трубах 1 і 2. У зв'язку з тим, що сопла розміщені на трубах по зустрічних гвинтових лініях, в ємності 6 утворюються зустрічні вихрові розсікаючі потоки. Отвори на трубах 1 виконані таким чином, що забезпечують спрямування струменів у бік ядра перемішування вихрових потоків. Використання струменевого розмивання у змішувальній ємності в'язких і повільно розчинних речовин у воді, зокрема високомолекулярних полімерів, дозволяє забезпечити ефективне розчинення, а відсутність руху деяких з них (наприклад NaCl) по трубопроводах і всередині замкнутих поверхонь дозволяє зменшити енерговитрати на подолання сил гідродинамічного опору. Джерела інформації: 1. Патент США № 4051065. кл В01F 7/08, опублік. 1977. 2. Патент США № 3953001, кл, 259-4 R опублік. 1975 (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для розчинення речовин, що містить ємність, всередині якої розташовані труби з отворами, який відрізняється тим, що одна із труб розташована паралельно поздовжній осі ємності, а отвори на ній виконані по гвинтовій лінії і забезпечені соплами, а інші - паралельно поперечній осі ємності, на однаковій відстані від її внутрішньої поверхні, отвори в них виконані на увігнутій поверхні, при цьому сопла встановлені на трубах по зустрічних гвинтових лініях. 1 UA 91061 U 2 UA 91061 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
