Пристрій для хімічного розчинення фосфогіпсу у пульсуючому потоці аміачно-фосфогіпсової суспензії
Номер патенту: 30665
Опубліковано: 11.03.2008
Автори: Гринчишин Наталія Миколаївна, Сибірний Андрій Володимирович, Мартиняк Олег-Роман Володимирович, Юрим Микола Федорович, Ханик Ярослав Миколайович
Формула / Реферат
Пристрій для хімічного розчинення фосфогіпсу, що містить реактор, з'єднаний з виносним циркуляційним контуром, оснащений сепаратором, патрубком підведення аміачно-фосфогіпсової суспензії, патрубком підведення газоподібної вуглекислоти та патрубком відведення твердого сульфату амонію, який відрізняється тим, що реактор з'єднаний зциркуляційним контуром за допомогою перистальтичного насоса, а патрубок підведення аміачно-фосфогіпсової суспензії оснащений вібронасосом, поміщеним у посудину з аміачно-фосфогіпсовою суспензією.
Текст

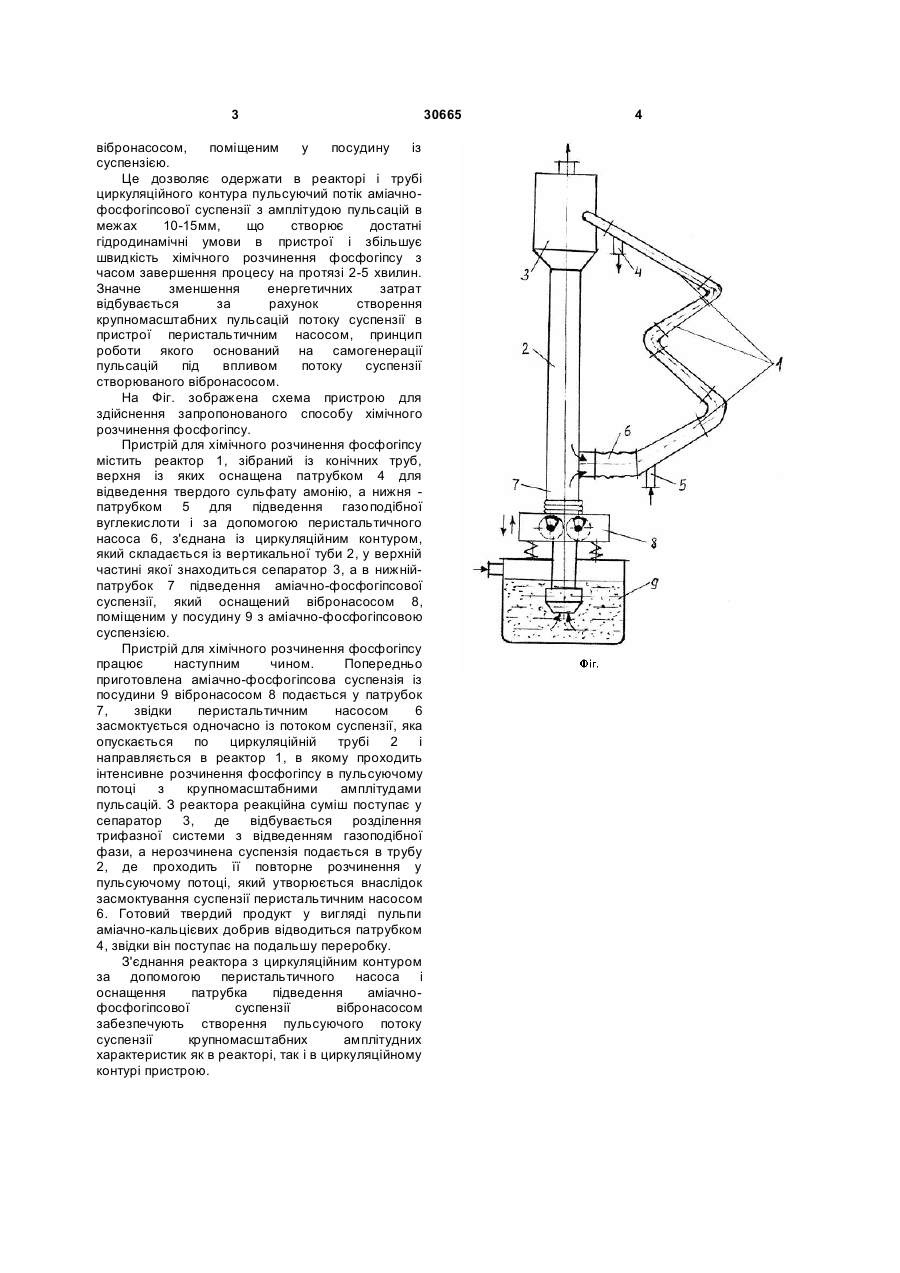

Пристрій для хімічного розчинення фосфогіпсу, що містить реактор, з'єднаний з 3 вібронасосом, поміщеним у посудину із суспензією. Це дозволяє одержати в реакторі і трубі циркуляційного контура пульсуючий потік аміачнофосфогіпсової суспензії з амплітудою пульсацій в межах 10-15мм, що створює достатні гідродинамічні умови в пристрої і збільшує швидкість хімічного розчинення фосфогіпсу з часом завершення процесу на протязі 2-5 хвилин. Значне зменшення енергетичних затрат відбувається за рахунок створення крупномасштабних пульсацій потоку суспензії в пристрої перистальтичним насосом, принцип роботи якого оснований на самогенерації пульсацій під впливом потоку суспензії створюваного вібронасосом. На Фіг. зображена схема пристрою для здійснення запропонованого способу хімічного розчинення фосфогіпсу. Пристрій для хімічного розчинення фосфогіпсу містить реактор 1, зібраний із конічних труб, верхня із яких оснащена патрубком 4 для відведення твердого сульфату амонію, а нижня патрубком 5 для підведення газоподібної вуглекислоти і за допомогою перистальтичного насоса 6, з'єднана із циркуляційним контуром, який складається із вертикальної туби 2, у верхній частині якої знаходиться сепаратор 3, а в нижнійпатрубок 7 підведення аміачно-фосфогіпсової суспензії, який оснащений вібронасосом 8, поміщеним у посудину 9 з аміачно-фосфогіпсовою суспензією. Пристрій для хімічного розчинення фосфогіпсу працює наступним чином. Попередньо приготовлена аміачно-фосфогіпсова суспензія із посудини 9 вібронасосом 8 подається у патрубок 7, звідки перистальтичним насосом 6 засмоктується одночасно із потоком суспензії, яка опускається по циркуляційній трубі 2 і направляється в реактор 1, в якому проходить інтенсивне розчинення фосфогіпсу в пульсуючому потоці з крупномасштабними амплітудами пульсацій. З реактора реакційна суміш поступає у сепаратор 3, де відбувається розділення трифазної системи з відведенням газоподібної фази, а нерозчинена суспензія подається в трубу 2, де проходить її повторне розчинення у пульсуючому потоці, який утворюється внаслідок засмоктування суспензії перистальтичним насосом 6. Готовий твердий продукт у вигляді пульпи аміачно-кальцієвих добрив відводиться патрубком 4, звідки він поступає на подальшу переробку. З'єднання реактора з циркуляційним контуром за допомогою перистальтичного насоса і оснащення патрубка підведення аміачнофосфогіпсової суспензії вібронасосом забезпечують створення пульсуючого потоку суспензії крупномасштабних амплітудних характеристик як в реакторі, так і в циркуляційному контурі пристрою. 30665 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for electrolytic stripping of phosphogypsum in pulsating flow of ammonium-phosphogypsum suspension
Автори англійськоюYurym Mykola Phedorovych, Sybirnyi Andrii Volodymyrovych, Khanyk Yaroslav Mykolaiovych, Martyniak Oleh-Roman Volodymyrovych, Hrynchyshyn Natalia Mykolaivna
Назва патенту російськоюУстройство для химического растворения фосфогипса в пульсирующем потоке аммиачно-фосфогипсовой суспензии
Автори російськоюЮрим Николай Федорович, Сибирный Андрей Владимирович, Ханик Ярослав Миколайович, Мартыняк Олег-Роман Владимирович, Гринчишин Наталья Николаевна
МПК / Мітки
МПК: B01J 19/26, B01D 11/02
Мітки: пульсуючому, суспензії, розчинення, фосфогіпсу, аміачно-фосфогіпсової, хімічного, потоці, пристрій
