Креслярський пристрій для відтворення еліпса

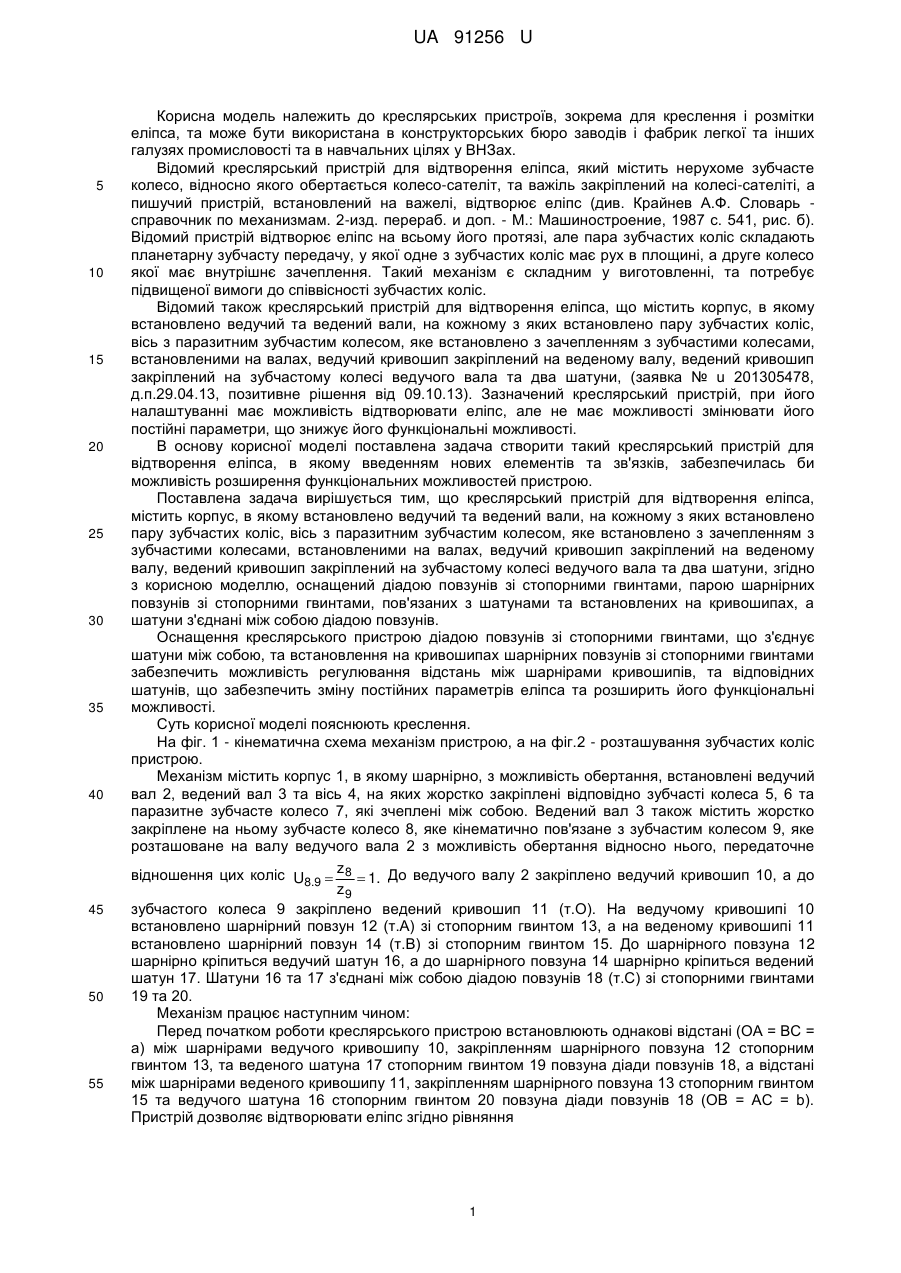

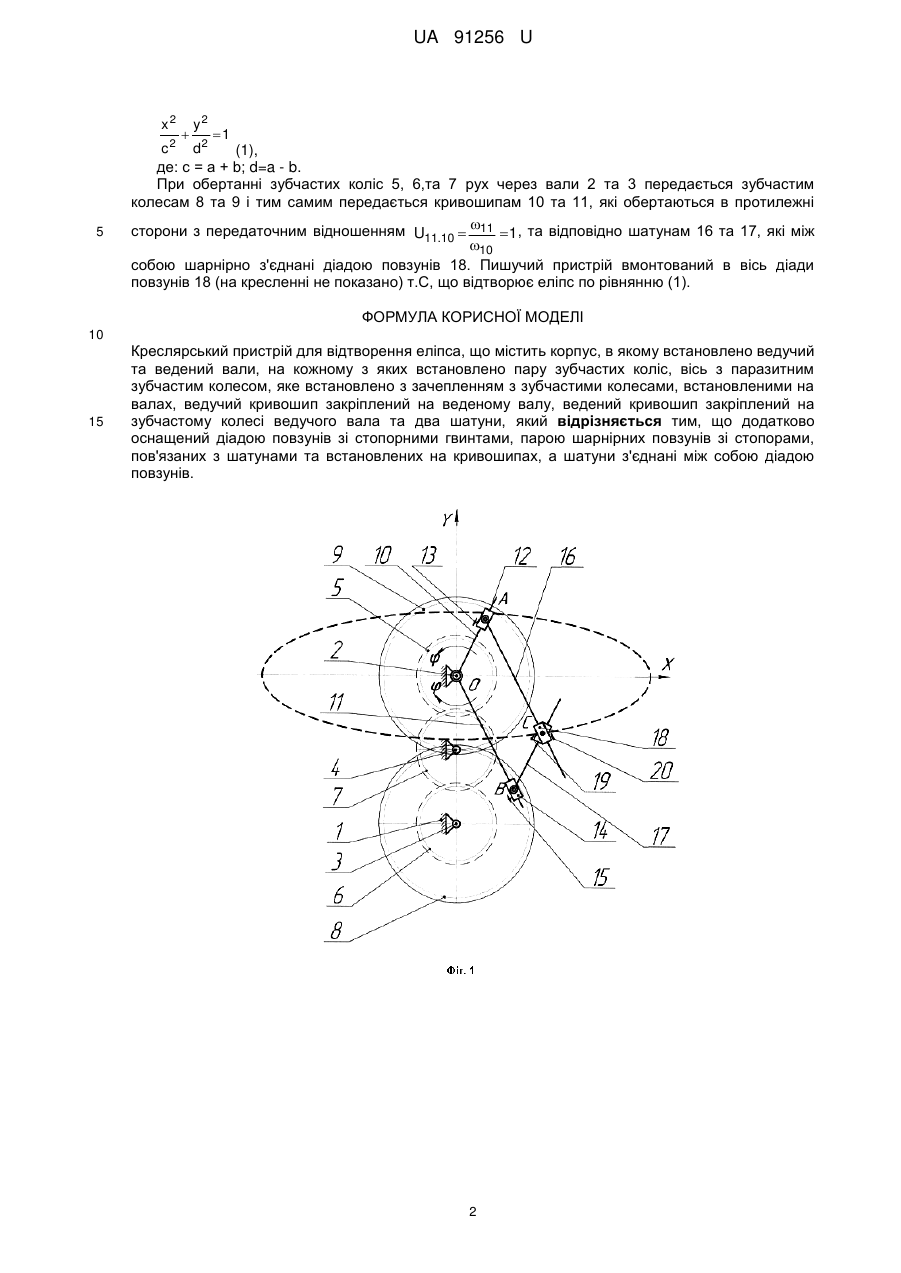

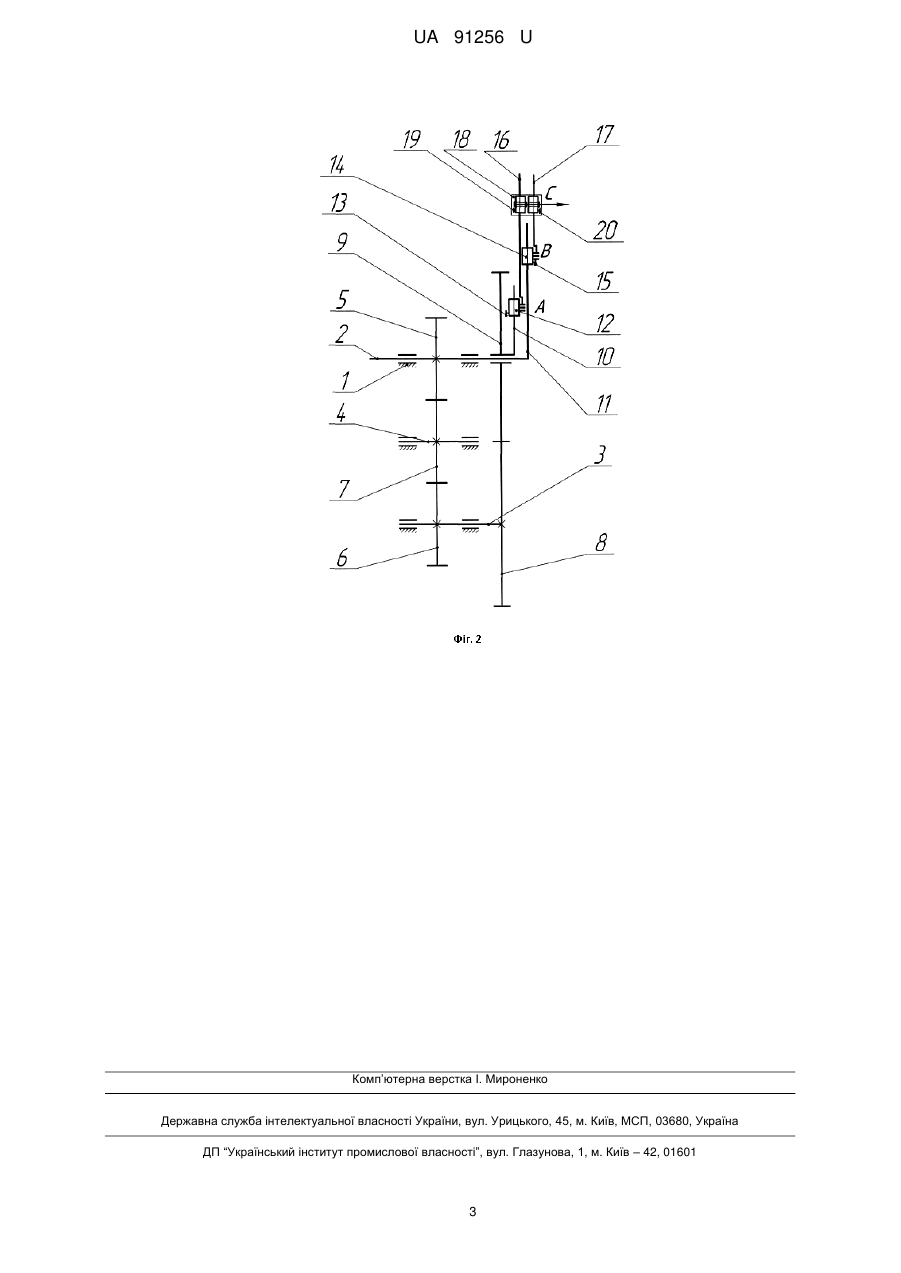

Реферат: UA 91256 U UA 91256 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до креслярських пристроїв, зокрема для креслення і розмітки еліпса, та може бути використана в конструкторських бюро заводів і фабрик легкої та інших галузях промисловості та в навчальних цілях у ВНЗах. Відомий креслярський пристрій для відтворення еліпса, який містить нерухоме зубчасте колесо, відносно якого обертається колесо-сателіт, та важіль закріплений на колесі-сателіті, а пишучий пристрій, встановлений на важелі, відтворює еліпс (див. Крайнев А.Ф. Словарь справочник по механизмам. 2-изд. перераб. и доп. - М.: Машиностроение, 1987 с. 541, рис. б). Відомий пристрій відтворює еліпс на всьому його протязі, але пара зубчастих коліс складають планетарну зубчасту передачу, у якої одне з зубчастих коліс має рух в площині, а друге колесо якої має внутрішнє зачеплення. Такий механізм є складним у виготовленні, та потребує підвищеної вимоги до співвісності зубчастих коліс. Відомий також креслярський пристрій для відтворення еліпса, що містить корпус, в якому встановлено ведучий та ведений вали, на кожному з яких встановлено пару зубчастих коліс, вісь з паразитним зубчастим колесом, яке встановлено з зачепленням з зубчастими колесами, встановленими на валах, ведучий кривошип закріплений на веденому валу, ведений кривошип закріплений на зубчастому колесі ведучого вала та два шатуни, (заявка № u 201305478, д.п.29.04.13, позитивне рішення від 09.10.13). Зазначений креслярський пристрій, при його налаштуванні має можливість відтворювати еліпс, але не має можливості змінювати його постійні параметри, що знижує його функціональні можливості. В основу корисної моделі поставлена задача створити такий креслярський пристрій для відтворення еліпса, в якому введенням нових елементів та зв'язків, забезпечилась би можливість розширення функціональних можливостей пристрою. Поставлена задача вирішується тим, що креслярський пристрій для відтворення еліпса, містить корпус, в якому встановлено ведучий та ведений вали, на кожному з яких встановлено пару зубчастих коліс, вісь з паразитним зубчастим колесом, яке встановлено з зачепленням з зубчастими колесами, встановленими на валах, ведучий кривошип закріплений на веденому валу, ведений кривошип закріплений на зубчастому колесі ведучого вала та два шатуни, згідно з корисною моделлю, оснащений діадою повзунів зі стопорними гвинтами, парою шарнірних повзунів зі стопорними гвинтами, пов'язаних з шатунами та встановлених на кривошипах, а шатуни з'єднані між собою діадою повзунів. Оснащення креслярського пристрою діадою повзунів зі стопорними гвинтами, що з'єднує шатуни між собою, та встановлення на кривошипах шарнірних повзунів зі стопорними гвинтами забезпечить можливість регулювання відстань між шарнірами кривошипів, та відповідних шатунів, що забезпечить зміну постійних параметрів еліпса та розширить його функціональні можливості. Суть корисної моделі пояснюють креслення. На фіг. 1 - кінематична схема механізм пристрою, а на фіг.2 - розташування зубчастих коліс пристрою. Механізм містить корпус 1, в якому шарнірно, з можливість обертання, встановлені ведучий вал 2, ведений вал 3 та вісь 4, на яких жорстко закріплені відповідно зубчасті колеса 5, 6 та паразитне зубчасте колесо 7, які зчеплені між собою. Ведений вал 3 також містить жорстко закріплене на ньому зубчасте колесо 8, яке кінематично пов'язане з зубчастим колесом 9, яке розташоване на валу ведучого вала 2 з можливість обертання відносно нього, передаточне z відношення цих коліс U8.9  8  1. До ведучого валу 2 закріплено ведучий кривошип 10, а до z9 зубчастого колеса 9 закріплено ведений кривошип 11 (т.О). На ведучому кривошипі 10 встановлено шарнірний повзун 12 (т.А) зі стопорним гвинтом 13, а на веденому кривошипі 11 встановлено шарнірний повзун 14 (т.В) зі стопорним гвинтом 15. До шарнірного повзуна 12 шарнірно кріпиться ведучий шатун 16, а до шарнірного повзуна 14 шарнірно кріпиться ведений шатун 17. Шатуни 16 та 17 з'єднані між собою діадою повзунів 18 (т.С) зі стопорними гвинтами 19 та 20. Механізм працює наступним чином: Перед початком роботи креслярського пристрою встановлюють однакові відстані (ОА = ВС = а) між шарнірами ведучого кривошипу 10, закріпленням шарнірного повзуна 12 стопорним гвинтом 13, та веденого шатуна 17 стопорним гвинтом 19 повзуна діади повзунів 18, а відстані між шарнірами веденого кривошипу 11, закріпленням шарнірного повзуна 13 стопорним гвинтом 15 та ведучого шатуна 16 стопорним гвинтом 20 повзуна діади повзунів 18 (ОВ = АС = b). Пристрій дозволяє відтворювати еліпс згідно рівняння 1 UA 91256 U x2 5  y2 1 c 2 d2 (1), де: с = а + b; d=a - b. При обертанні зубчастих коліс 5, 6,та 7 рух через вали 2 та 3 передається зубчастим колесам 8 та 9 і тим самим передається кривошипам 10 та 11, які обертаються в протилежні сторони з передаточним відношенням U11.10  11  1, та відповідно шатунам 16 та 17, які між 10 собою шарнірно з'єднані діадою повзунів 18. Пишучий пристрій вмонтований в вісь діади повзунів 18 (на кресленні не показано) т.С, що відтворює еліпс по рівнянню (1). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Креслярський пристрій для відтворення еліпса, що містить корпус, в якому встановлено ведучий та ведений вали, на кожному з яких встановлено пару зубчастих коліс, вісь з паразитним зубчастим колесом, яке встановлено з зачепленням з зубчастими колесами, встановленими на валах, ведучий кривошип закріплений на веденому валу, ведений кривошип закріплений на зубчастому колесі ведучого вала та два шатуни, який відрізняється тим, що додатково оснащений діадою повзунів зі стопорними гвинтами, парою шарнірних повзунів зі стопорами, пов'язаних з шатунами та встановлених на кривошипах, а шатуни з'єднані між собою діадою повзунів. 2 UA 91256 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
