Креслярський пристрій для відтворення гіперболи
Номер патенту: 52562
Опубліковано: 25.08.2010
Автори: Музичишин Сергій Володимирович, Макатьора Дмитро Анатолійович
Формула / Реферат
Креслярський пристрій для відтворення гіперболи, що містить основу, на якій встановлено пару важелів, кінематично з'єднаних між собою за допомогою діади повзунів, який відрізняється тим, що додатково оснащений парою зубчастих коліс з зовнішнім зачепленням, встановлених на основі та жорстко з'єднаних з важелями, осі яких проходять крізь їх центри.
Текст

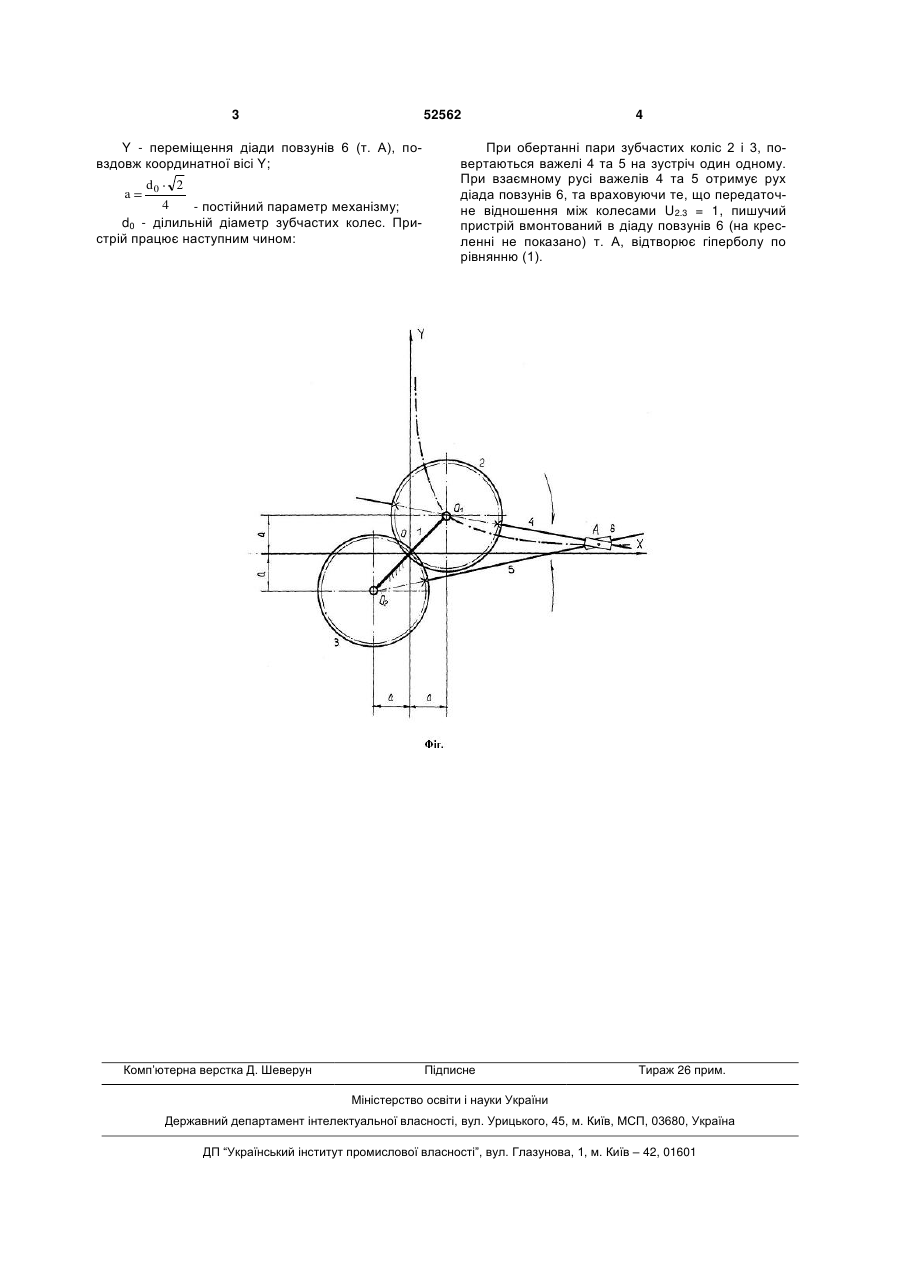

Креслярський пристрій для відтворення гіперболи, що містить основу, на якій встановлено пару важелів, кінематично з'єднаних між собою за допомогою діади повзунів, який відрізняється тим, що додатково оснащений парою зубчастих коліс з зовнішнім зачепленням, встановлених на основі та жорстко з'єднаних з важелями, осі яких проходять крізь їх центри. (19) (21) u201003830 (22) 02.04.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) МУЗИЧИШИН СЕРГІЙ ВОЛОДИМИРОВИЧ, МАКАТЬОРА ДМИТРО АНАТОЛІЙОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 52562 Y - переміщення діади повзунів 6 (т. А), повздовж координатної вісі Y; 2 4 - постійний параметр механізму; d0 - ділильній діаметр зубчастих колес. Пристрій працює наступним чином: a d0 Комп’ютерна верстка Д. Шеверун 4 При обертанні пари зубчастих коліс 2 і 3, повертаються важелі 4 та 5 на зустріч один одному. При взаємному русі важелів 4 та 5 отримує рух діада повзунів 6, та враховуючи те, що передаточне відношення між колесами U2.3 = 1, пишучий пристрій вмонтований в діаду повзунів 6 (на кресленні не показано) т. А, відтворює гіперболу по рівнянню (1). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrawing device for reproduction of hyperbola
Автори англійськоюMuzychyshyn Serhii Volodymyrovych, Makatiora Dmytro Anatoliiovych
Назва патенту російськоюЧертежное устройство для воспроизведения гиперболы
Автори російськоюМузычишин Сергей Владимирович, Макатера Дмитрий Анатольевич
МПК / Мітки
МПК: B43L 11/00
Мітки: відтворення, пристрій, гіперболи, креслярський
