Щит для опалубки стін та колон

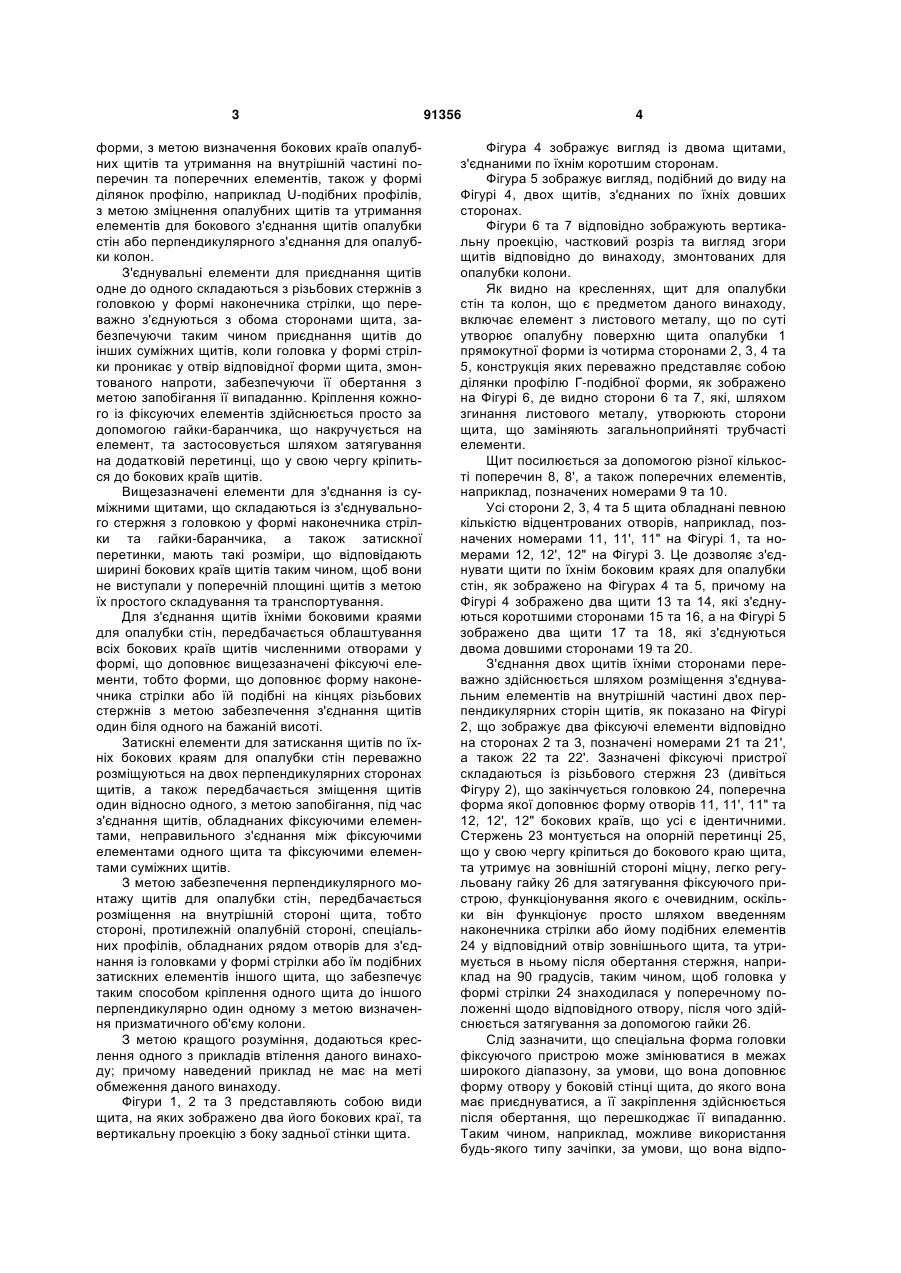

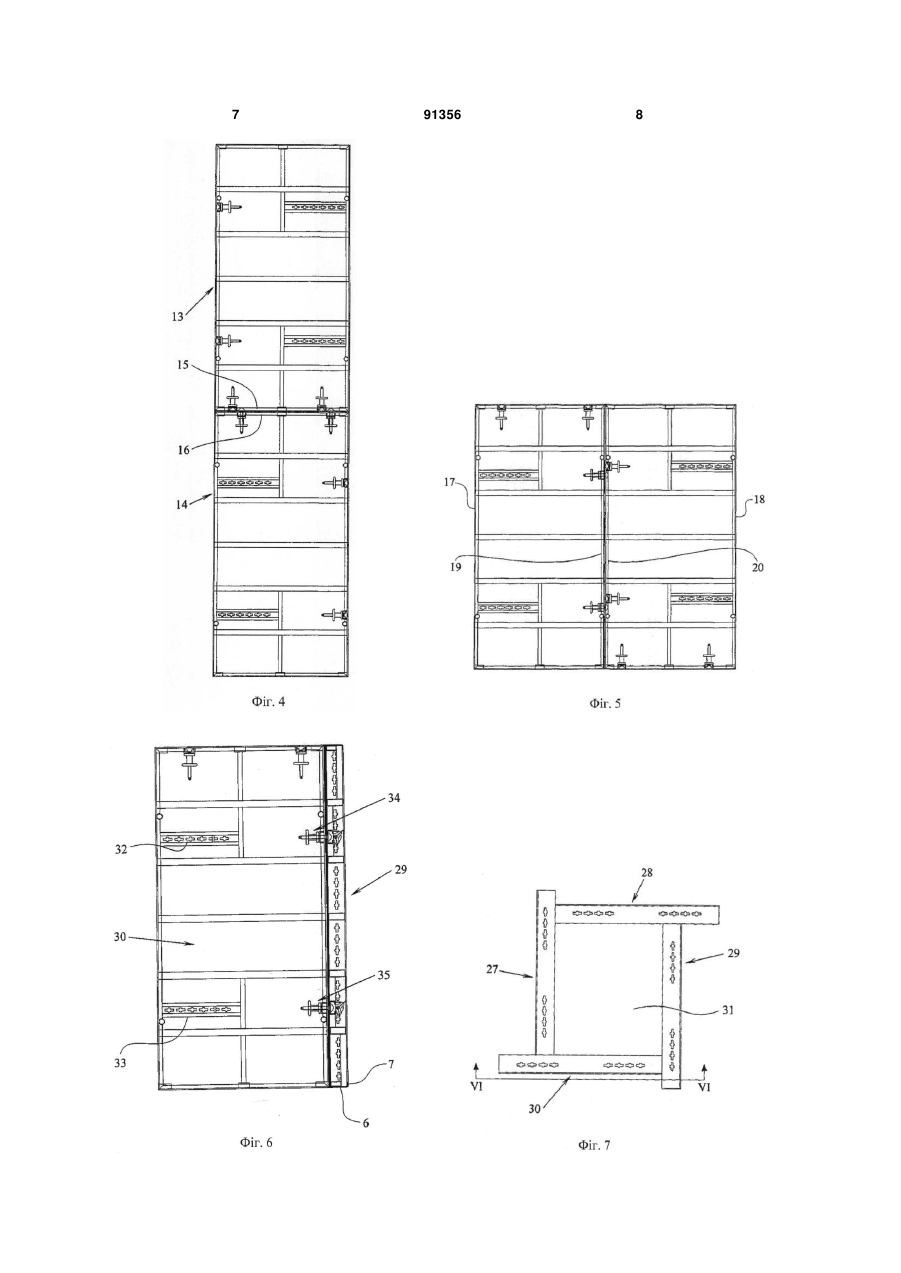

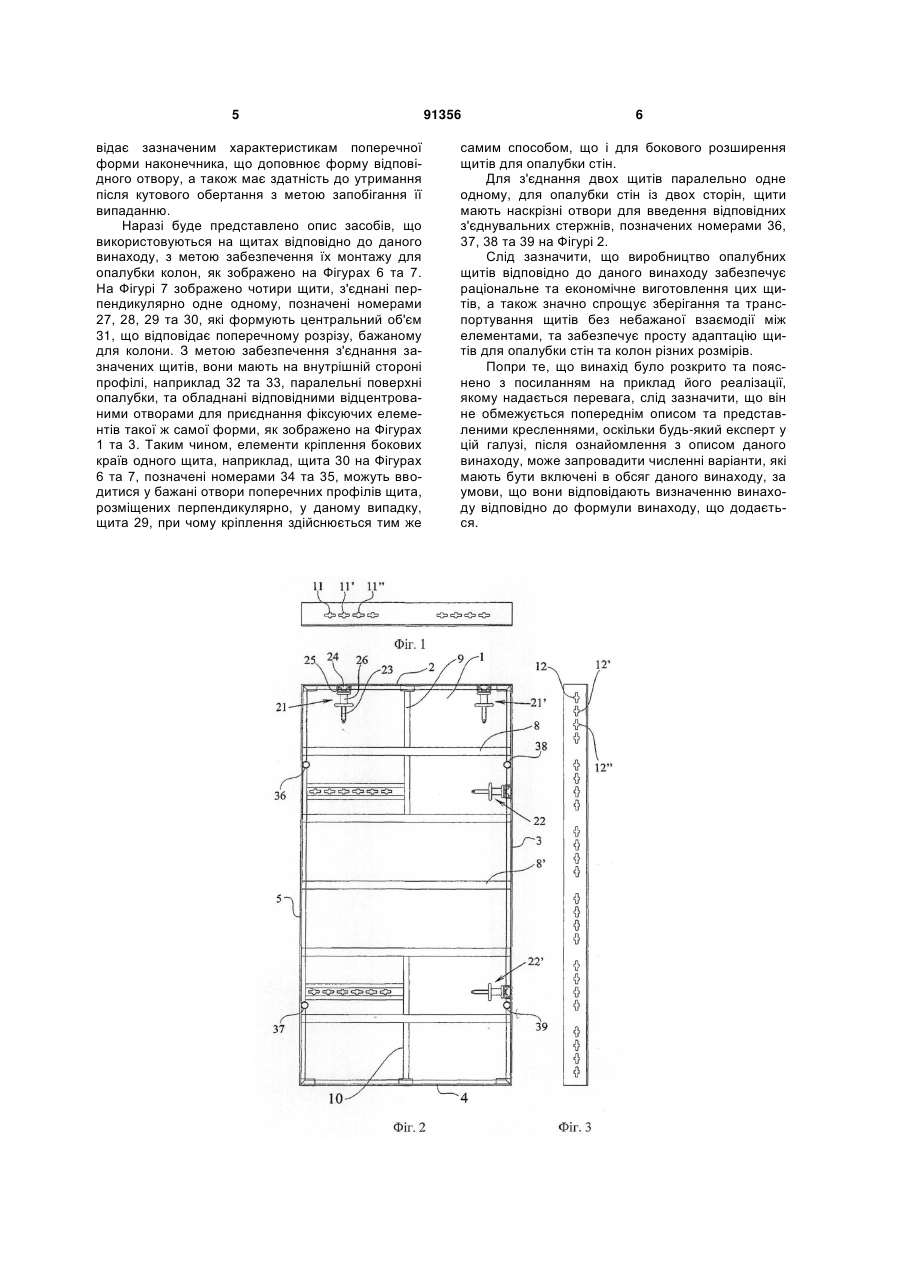

Щит для опалубки стін та колон, який має листовий металевий елемент, що утворює поверхню опалубки та має зігнуті краї, які утворюють бокові C2 2 (19) 1 3 форми, з метою визначення бокових країв опалубних щитів та утримання на внутрішній частині поперечин та поперечних елементів, також у формі ділянок профілю, наприклад U-подібних профілів, з метою зміцнення опалубних щитів та утримання елементів для бокового з'єднання щитів опалубки стін або перпендикулярного з'єднання для опалубки колон. З'єднувальні елементи для приєднання щитів одне до одного складаються з різьбових стержнів з головкою у формі наконечника стрілки, що переважно з'єднуються з обома сторонами щита, забезпечуючи таким чином приєднання щитів до інших суміжних щитів, коли головка у формі стрілки проникає у отвір відповідної форми щита, змонтованого напроти, забезпечуючи її обертання з метою запобігання її випаданню. Кріплення кожного із фіксуючих елементів здійснюється просто за допомогою гайки-баранчика, що накручується на елемент, та застосовується шляхом затягування на додатковій перетинці, що у свою чергу кріпиться до бокових країв щитів. Вищезазначені елементи для з'єднання із суміжними щитами, що складаються із з'єднувального стержня з головкою у формі наконечника стрілки та гайки-баранчика, а також затискної перетинки, мають такі розміри, що відповідають ширині бокових країв щитів таким чином, щоб вони не виступали у поперечній площині щитів з метою їх простого складування та транспортування. Для з'єднання щитів їхніми боковими краями для опалубки стін, передбачається облаштування всіх бокових країв щитів численними отворами у формі, що доповнює вищезазначені фіксуючі елементи, тобто форми, що доповнює форму наконечника стрілки або їй подібні на кінцях різьбових стержнів з метою забезпечення з'єднання щитів один біля одного на бажаній висоті. Затискні елементи для затискання щитів по їхніх бокових краям для опалубки стін переважно розміщуються на двох перпендикулярних сторонах щитів, а також передбачається зміщення щитів один відносно одного, з метою запобігання, під час з'єднання щитів, обладнаних фіксуючими елементами, неправильного з'єднання між фіксуючими елементами одного щита та фіксуючими елементами суміжних щитів. З метою забезпечення перпендикулярного монтажу щитів для опалубки стін, передбачається розміщення на внутрішній стороні щита, тобто стороні, протилежній опалубній стороні, спеціальних профілів, обладнаних рядом отворів для з'єднання із головками у формі стрілки або їм подібних затискних елементів іншого щита, що забезпечує таким способом кріплення одного щита до іншого перпендикулярно один одному з метою визначення призматичного об'єму колони. З метою кращого розуміння, додаються креслення одного з прикладів втілення даного винаходу; причому наведений приклад не має на меті обмеження даного винаходу. Фігури 1, 2 та 3 представляють собою види щита, на яких зображено два його бокових краї, та вертикальну проекцію з боку задньої стінки щита. 91356 4 Фігура 4 зображує вигляд із двома щитами, з'єднаними по їхнім коротшим сторонам. Фігура 5 зображує вигляд, подібний до виду на Фігурі 4, двох щитів, з'єднаних по їхніх довших сторонах. Фігури 6 та 7 відповідно зображують вертикальну проекцію, частковий розріз та вигляд згори щитів відповідно до винаходу, змонтованих для опалубки колони. Як видно на кресленнях, щит для опалубки стін та колон, що є предметом даного винаходу, включає елемент з листового металу, що по суті утворює опалубну поверхню щита опалубки 1 прямокутної форми із чотирма сторонами 2, 3, 4 та 5, конструкція яких переважно представляє собою ділянки профілю Г-подібної форми, як зображено на Фігурі 6, де видно сторони 6 та 7, які, шляхом згинання листового металу, утворюють сторони щита, що заміняють загальноприйняті трубчасті елементи. Щит посилюється за допомогою різної кількості поперечин 8, 8', а також поперечних елементів, наприклад, позначених номерами 9 та 10. Усі сторони 2, 3, 4 та 5 щита обладнані певною кількістю відцентрованих отворів, наприклад, позначених номерами 11, 11', 11" на Фігурі 1, та номерами 12, 12', 12" на Фігурі 3. Це дозволяє з'єднувати щити по їхнім боковим краях для опалубки стін, як зображено на Фігурах 4 та 5, причому на Фігурі 4 зображено два щити 13 та 14, які з'єднуються коротшими сторонами 15 та 16, а на Фігурі 5 зображено два щити 17 та 18, які з'єднуються двома довшими сторонами 19 та 20. З'єднання двох щитів їхніми сторонами переважно здійснюється шляхом розміщення з'єднувальним елементів на внутрішній частині двох перпендикулярних сторін щитів, як показано на Фігурі 2, що зображує два фіксуючі елементи відповідно на сторонах 2 та 3, позначені номерами 21 та 21', а також 22 та 22'. Зазначені фіксуючі пристрої складаються із різьбового стержня 23 (дивіться Фігуру 2), що закінчується головкою 24, поперечна форма якої доповнює форму отворів 11, 11', 11" та 12, 12', 12" бокових країв, що усі є ідентичними. Стержень 23 монтується на опорній перетинці 25, що у свою чергу кріпиться до бокового краю щита, та утримує на зовнішній стороні міцну, легко регульовану гайку 26 для затягування фіксуючого пристрою, функціонування якого є очевидним, оскільки він функціонує просто шляхом введенням наконечника стрілки або йому подібних елементів 24 у відповідний отвір зовнішнього щита, та утримується в ньому після обертання стержня, наприклад на 90 градусів, таким чином, щоб головка у формі стрілки 24 знаходилася у поперечному положенні щодо відповідного отвору, після чого здійснюється затягування за допомогою гайки 26. Слід зазначити, що спеціальна форма головки фіксуючого пристрою може змінюватися в межах широкого діапазону, за умови, що вона доповнює форму отвору у боковій стінці щита, до якого вона має приєднуватися, а її закріплення здійснюється після обертання, що перешкоджає її випаданню. Таким чином, наприклад, можливе використання будь-якого типу зачіпки, за умови, що вона відпо 5 відає зазначеним характеристикам поперечної форми наконечника, що доповнює форму відповідного отвору, а також має здатність до утримання після кутового обертання з метою запобігання її випаданню. Наразі буде представлено опис засобів, що використовуються на щитах відповідно до даного винаходу, з метою забезпечення їх монтажу для опалубки колон, як зображено на Фігурах 6 та 7. На Фігурі 7 зображено чотири щити, з'єднані перпендикулярно одне одному, позначені номерами 27, 28, 29 та 30, які формують центральний об'єм 31, що відповідає поперечному розрізу, бажаному для колони. З метою забезпечення з'єднання зазначених щитів, вони мають на внутрішній стороні профілі, наприклад 32 та 33, паралельні поверхні опалубки, та обладнані відповідними відцентрованими отворами для приєднання фіксуючих елементів такої ж самої форми, як зображено на Фігурах 1 та 3. Таким чином, елементи кріплення бокових країв одного щита, наприклад, щита 30 на Фігурах 6 та 7, позначені номерами 34 та 35, можуть вводитися у бажані отвори поперечних профілів щита, розміщених перпендикулярно, у даному випадку, щита 29, при чому кріплення здійснюється тим же 91356 6 самим способом, що і для бокового розширення щитів для опалубки стін. Для з'єднання двох щитів паралельно одне одному, для опалубки стін із двох сторін, щити мають наскрізні отвори для введення відповідних з'єднувальних стержнів, позначених номерами 36, 37, 38 та 39 на Фігурі 2. Слід зазначити, що виробництво опалубних щитів відповідно до даного винаходу забезпечує раціональне та економічне виготовлення цих щитів, а також значно спрощує зберігання та транспортування щитів без небажаної взаємодії між елементами, та забезпечує просту адаптацію щитів для опалубки стін та колон різних розмірів. Попри те, що винахід було розкрито та пояснено з посиланням на приклад його реалізації, якому надається перевага, слід зазначити, що він не обмежується попереднім описом та представленими кресленнями, оскільки будь-який експерт у цій галузі, після ознайомлення з описом даного винаходу, може запровадити численні варіанти, які мають бути включені в обсяг даного винаходу, за умови, що вони відповідають визначенню винаходу відповідно до формули винаходу, що додається. 7 91356 8 9 Комп’ютерна верстка Л. Купенко 91356 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
