Комплект незнімної опалубки для стін будівлі, споруди

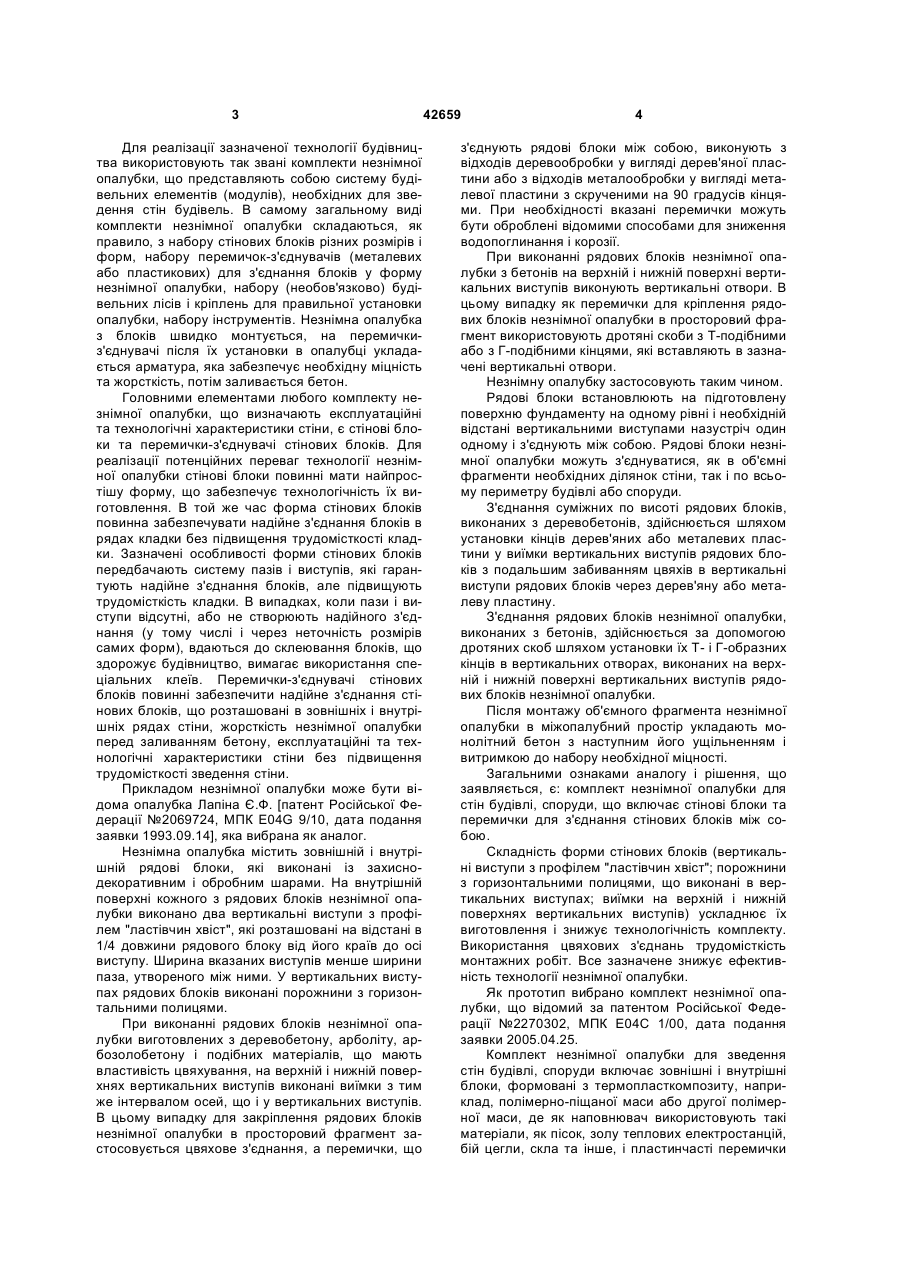

1. Комплект незнімної опалубки для стін будівлі, споруди, що включає зовнішні і внутрішні стінові блоки з виступами і відповідними їм отворами на протилежних торцевих поверхнях стінових блоків і перемички для з'єднання стінових блоків, який відрізняється тим, що перемички виконані з можливістю з'єднання сусідніх блоків в зовнішньому та внутрішньому рядах одночасно з з'єднанням протилежних блоків зовнішнього та внутрішнього рядів незнімної опалубки. 2. Комплект незнімної опалубки за п. 1, який відрізняється тим, що кожна перемичка виконана в вигляді горизонтальної полиці з двома вертикальними загинами на кожній із двох протилежних кромок полиці, які рознесені уздовж зазначених кромок полиці. 3. Комплект незнімної опалубки за п. 2, який відрізняється тим, що в полиці кожної перемички ви U 2 (19) 1 3 Для реалізації зазначеної технології будівництва використовують так звані комплекти незнімної опалубки, що представляють собою систему будівельних елементів (модулів), необхідних для зведення стін будівель. В самому загальному виді комплекти незнімної опалубки складаються, як правило, з набору стінових блоків різних розмірів і форм, набору перемичок-з'єднувачів (металевих або пластикових) для з'єднання блоків у форму незнімної опалубки, набору (необов'язково) будівельних лісів і кріплень для правильної установки опалубки, набору інструментів. Незнімна опалубка з блоків швидко монтується, на перемичкиз'єднувачі після їх установки в опалубці укладається арматура, яка забезпечує необхідну міцність та жорсткість, потім заливається бетон. Головними елементами любого комплекту незнімної опалубки, що визначають експлуатаційні та технологічні характеристики стіни, є стінові блоки та перемички-з'єднувачі стінових блоків. Для реалізації потенційних переваг технології незнімної опалубки стінові блоки повинні мати найпростішу форму, що забезпечує технологічність їх виготовлення. В той же час форма стінових блоків повинна забезпечувати надійне з'єднання блоків в рядах кладки без підвищення трудомісткості кладки. Зазначені особливості форми стінових блоків передбачають систему пазів і виступів, які гарантують надійне з'єднання блоків, але підвищують трудомісткість кладки. В випадках, коли пази і виступи відсутні, або не створюють надійного з'єднання (у тому числі і через неточність розмірів самих форм), вдаються до склеювання блоків, що здорожує будівництво, вимагає використання спеціальних клеїв. Перемички-з'єднувачі стінових блоків повинні забезпечити надійне з'єднання стінових блоків, що розташовані в зовнішніх і внутрішніх рядах стіни, жорсткість незнімної опалубки перед заливанням бетону, експлуатаційні та технологічні характеристики стіни без підвищення трудомісткості зведення стіни. Прикладом незнімної опалубки може бути відома опалубка Лапіна Є.Ф. [патент Російської Федерації №2069724, МПК E04G 9/10, дата подання заявки 1993.09.14], яка вибрана як аналог. Незнімна опалубка містить зовнішній і внутрішній рядові блоки, які виконані із захиснодекоративним і обробним шарами. На внутрішній поверхні кожного з рядових блоків незнімної опалубки виконано два вертикальні виступи з профілем "ластівчин хвіст", які розташовані на відстані в 1/4 довжини рядового блоку від його країв до осі виступу. Ширина вказаних виступів менше ширини паза, утвореного між ними. У вертикальних виступах рядових блоків виконані порожнини з горизонтальними полицями. При виконанні рядових блоків незнімної опалубки виготовлених з деревобетону, арболіту, арбозолобетону і подібних матеріалів, що мають властивість цвяхування, на верхній і нижній поверхнях вертикальних виступів виконані виїмки з тим же інтервалом осей, що і у вертикальних виступів. В цьому випадку для закріплення рядових блоків незнімної опалубки в просторовий фрагмент застосовується цвяхове з'єднання, а перемички, що 42659 4 з'єднують рядові блоки між собою, виконують з відходів деревообробки у вигляді дерев'яної пластини або з відходів металообробки у вигляді металевої пластини з скрученими на 90 градусів кінцями. При необхідності вказані перемички можуть бути оброблені відомими способами для зниження водопоглинання і корозії. При виконанні рядових блоків незнімної опалубки з бетонів на верхній і нижній поверхні вертикальних виступів виконують вертикальні отвори. В цьому випадку як перемички для кріплення рядових блоків незнімної опалубки в просторовий фрагмент використовують дротяні скоби з Т-подібними або з Г-подібними кінцями, які вставляють в зазначені вертикальні отвори. Незнімну опалубку застосовують таким чином. Рядові блоки встановлюють на підготовлену поверхню фундаменту на одному рівні і необхідній відстані вертикальними виступами назустріч один одному і з'єднують між собою. Рядові блоки незнімної опалубки можуть з'єднуватися, як в об'ємні фрагменти необхідних ділянок стіни, так і по всьому периметру будівлі або споруди. З'єднання суміжних по висоті рядових блоків, виконаних з деревобетонів, здійснюється шляхом установки кінців дерев'яних або металевих пластини у виїмки вертикальних виступів рядових блоків з подальшим забиванням цвяхів в вертикальні виступи рядових блоків через дерев'яну або металеву пластину. З'єднання рядових блоків незнімної опалубки, виконаних з бетонів, здійснюється за допомогою дротяних скоб шляхом установки їх Т- і Г-образних кінців в вертикальних отворах, виконаних на верхній і нижній поверхні вертикальних виступів рядових блоків незнімної опалубки. Після монтажу об'ємного фрагмента незнімної опалубки в міжопалубний простір укладають монолітний бетон з наступним його ущільненням і витримкою до набору необхідної міцності. Загальними ознаками аналогу і рішення, що заявляється, є: комплект незнімної опалубки для стін будівлі, споруди, що включає стінові блоки та перемички для з'єднання стінових блоків між собою. Складність форми стінових блоків (вертикальні виступи з профілем "ластівчин хвіст"; порожнини з горизонтальними полицями, що виконані в вертикальних виступах; виїмки на верхній і нижній поверхнях вертикальних виступів) ускладнює їх виготовлення і знижує технологічність комплекту. Використання цвяхових з'єднань трудомісткість монтажних робіт. Все зазначене знижує ефективність технології незнімної опалубки. Як прототип вибрано комплект незнімної опалубки, що відомий за патентом Російської Федерації №2270302, МПК Е04С 1/00, дата подання заявки 2005.04.25. Комплект незнімної опалубки для зведення стін будівлі, споруди включає зовнішні і внутрішні блоки, формовані з термопласткомпозиту, наприклад, полімерно-піщаної маси або другої полімерної маси, де як наповнювач використовують такі матеріали, як пісок, золу теплових електростанцій, бій цегли, скла та інше, і пластинчасті перемички 5 для з'єднання зовнішніх і внутрішніх блоків між собою. Пластинчасті перемички виготовлені з металу або другого матеріалу, наприклад пластика. Кожний зовнішній і внутрішній блок виконаний з вертикально розташованим на одній з торцевих поверхонь виступом у вигляді "ластівчиного хвоста" і відповідним йому пазом у вигляді "ластівчиного хвоста" на другій торцевій поверхні. Протилежні поверхні зовнішнього і внутрішнього блоків виконані з вертикально розташованими рядами пазів і виступів у вигляді "ластівчиного хвоста" на всю висоту блоку. На верхній поверхні кожного блоку виконані порожнини, відкриті зверху і обмежені боковими стінками. Глибина порожнин не менше товщини пластинчатих перемичок, що розташовуються в них. В зазначених порожнинах виконані виступи, висота яких перевищує глибину порожнини. На протилежній нижній поверхні кожного блоку виконані співвісні виступам глухі отвори, глибина яких перевищує висоту виступів. З боку фасадної поверхні зовнішні блоки виконані з подовжньо розташованою фаскою у верхній їх частині і подовжньо розташованим виступом в нижній їх частині для перекриття площини стику блоком, що нижче розташовується. В пластинчастих перемичках для з'єднання зовнішніх і внутрішніх блоків між собою виконані отвори, що відповідають виступам в порожнинах блоків при розміщенні пластинчастих перемичок в зазначених порожнинах блоків, а також отвори для арматури і для кращого зчеплення з бетоном або пінобетоном після його заливки і затвердіння. Зведення стіни з використанням вищеописаного комплекту незнімної опалубки полягає в наступному. Спочатку за загальноприйнятою технологією заливають фундамент. В залитий фундамент вставляють і закріплюють арматуру. Потім після застигання фундаменту встановлюють і скріпляють між собою за допомогою замка "ластівчин хвіст" зовнішні блоки. Таким чином виконують кладку першого ряду зовнішніх блоків. Після цього на заданій відстані встановлюють і скріпляють між собою також за допомогою замка "ластівчин хвіст" перший ряд внутрішніх блоків. Перший ряд зовнішніх і внутрішніх блоків скріпляють між собою пластинчатою перемичкою з отворами на її кінцях. Пластинчату перемичку надягають отворами на виступи з боку порожнин зовнішнього і внутрішнього блоків. Пластинчата перемичка "утопає" своїми кінцями в порожнинах зовнішнього і внутрішнього блоків, а середня її частина при цьому знаходиться в просторі між рядами блоків. Пластинчату перемичку заздалегідь надягають на вертикальний штир арматури стіни. Після цього на перший ряд зовнішніх блоків встановлюють і скріпляють за допомогою замка "ластівчин хвіст" другий їх ряд по аналогії з першим. При цьому, закріплюють зовнішні блоки другого ряду за допомогою штирів зовнішніх блоків першого ряду і глухих отворів зовнішніх блоків другого ряду. Потім на перший ряд вже внутрішніх блоків встановлюють і скріпляють за допомогою замка "ластівчин хвіст" другий їх ряд по аналогії з першим. При цьому 42659 6 одночасно закріплюють внутрішні блоки другого ряду за допомогою штирів внутрішніх блоків першого ряду і глухих отворів внутрішніх блоків другого ряду. Далі другий ряд зовнішніх і внутрішніх блоків скріпляють між собою пластинчатими перемичками з отворами на їх кінцях. Проводять заливку внутрішнього простору незнімної опалубки бетоном або пінобетоном. Після цього аналогічно встановлюють зовнішні і внутрішні блоки третього, четвертого і, можливо, п'ятого рядів. Після чого проводять другу заливку внутрішнього простору цих рядів бетоном або пінобетоном. Операції установки рядів зовнішніх і внутрішніх блоків, а також заливки простору між ними бетоном або пінобетоном повторюють до формування заданої висоти стіни. Загальними ознаками прототипу і рішення, що заявляється є: комплект незнімної опалубки для стін будівлі, споруди, що включає зовнішні і внутрішні стінові блоки з виступами і відповідними їм отворами на протилежних торцевих поверхнях стінових блоків та перемички для з'єднання стінових блоків. Конструктивні особливості рішення-прототипу характеризуються складністю форми стінових блоків (виступ у вигляді "ластівчиного хвоста" та відповідний йому паз у вигляді "ластівчиного хвоста" на протилежних торцях блока; ряди пазів і виступів у вигляді "ластівчиного хвоста" на боковій поверхні блока; порожнини, що відкриті зверху і обмежені боковими стінками на верхній поверхні кожного блоку), що значно ускладнює їх виготовлення і знижує технологічність комплекту. З'єднання стінових блоків в рядах за допомогою пазів і виступів у вигляді "ластівчиного" хвоста підвищує трудомісткість кладки особливо через неточність розмірів самих форм, що практично завжди присутня. Зазначені недоліки обмежують можливості практичної реалізації переваг технології незнімної опалубки. В основу корисної моделі поставлена задача удосконалення комплекту незнімної опалубки для стін будівлі, споруди, в якому, за рахунок конструктивних особливостей, забезпечується підвищення технологічності комплекту та зниження трудомісткості монтажу стіни при збереженні всіх переваг технології незнімної опалубки. Поставлена задача вирішується тим, що в комплекті незнімної опалубки для стін будівлі, споруди, що включає зовнішні і внутрішні стінові блоки з виступами і відповідними їм отворами на протилежних торцевих поверхнях стінових блоків і перемички для з'єднання стінових блоків, відповідно до корисної моделі, перемички виконані з можливістю з'єднання сусідніх блоків в зовнішньому та внутрішньому рядах одночасно з з'єднанням протилежних блоків зовнішнього та внутрішнього рядів незнімної опалубки. Зазначені ознаки складають сутність корисної моделі. Доцільно кожну перемичку виконати в вигляді горизонтальної полиці з двома вертикальними загинами на кожній із двох протилежних кромок полиці, які рознесені уздовж зазначених кромок полиці. Таке виконання визначає мінімальну кіль 7 кість вузлів з'єднання, достатню для надійного з'єднання протилежних стінових блоків в зовнішньому і внутрішньому рядах незнімної опалубки, а також одночасне з'єднання сусідніх стінових блоків в рядах незнімної опалубки. Доцільно також в полиці кожної перемички виконати отвори для вертикальних стержнів арматури і гнізда для горизонтальних стержнів арматури, що підвищує жорсткість будівельної конструкції. Кожний вузол з'єднання перемички з стіновим блоком технологічно виконати в вигляді скоби на боковій поверхні стінового блоку, що з'єднана з елементами арматури стінового блоку, і відповідного їй вертикального загину перемички, що вставлений в зів зазначеної скоби. Кожний стіновий блок доцільно виконати пустотілим з каналами-порожнинами, орієнтованими в вертикальному напрямку. Це підвищує теплоізоляційні, звукоізоляційні характеристикистіни та знижує трудомісткість монтажних робіт (знижує вагу стінових блоків). Для оформлення фасаду на зовнішніх бокових поверхнях зовнішніх стінових блоків може бути виконано декоративне покриття, наприклад, в вигляді декоративної плити, що з'єднана з стіновим блоком дюбелями з утворенням повітряного зазору між декоративною плитою та стіновими блоком. Таке виконання декоративного покриття додатково підвищує теплоізоляційні та звукоізоляційні характеристики стіни. Суттєві ознаки корисної моделі знаходяться в причинно-наслідковому зв'язку з технічним результатом, що досягається. Так відмітні ознаки рішення, що заявляється (перемички виконані з можливістю з'єднання сусідніх блоків в зовнішньому та внутрішньому рядах одночасно з з'єднанням протилежних блоків зовнішнього та внутрішнього рядів незнімної опалубки), в сукупності з суттєвими ознаками, спільними з прототипом, забезпечують підвищення технологічності комплекту та зниження трудомісткості монтажу стіни при збереженні всіх переваг технології незнімної опалубки. Це пояснюється тим, що використання перемичок, які виконані з можливістю одночасного з'єднання сусідніх і протилежних блоків, дозволяє з'єднати блоки незнімної опалубки в об'ємні конструктивні фрагменти без ускладнення форми стінових блоків. В даному випадку стінові блоки мають найпростішу форму - форму паралелепіпеду з плоскими гранями, що підвищує технологічність комплекту. З'єднання стінових блоків між собою в рядах не вимагає складних по формі з'єднань типу замків "ластівчин хвіст" - з'єднання забезпечується конструктивними особливостями перемичок, що знижує трудомісткість монтажу стіни. Нижче приводиться докладний опис стіни будівлі, що заявляється, та технології її зведення з посиланнями на креслення, на яких показано: Фіг.1 - Комплект незнімної опалубки для стін будівлі, споруди, зовнішній стіновий блок, вигляд з зовнішньої сторони. Фіг.2 - Комплект незнімної опалубки для стін будівлі, споруди, зовнішній стіновий блок, вигляд з внутрішньої сторони. 42659 8 Фіг.3 - Комплект незнімної опалубки для стін будівлі, споруди, внутрішній стіновий блок, вигляд з зовнішньої сторони. Фіг.4 - Комплект незнімної опалубки для стін будівлі, споруди, внутрішній стіновий блок, вигляд з внутрішньої сторони. Фіг.5 - Комплект незнімної опалубки для стін будівлі, споруди, розріз А-А на Фіг.1. Фіг.6 - Комплект незнімної опалубки для стін будівлі, споруди, розріз Б-Б на Фіг.1. Фіг.7 - Комплект незнімної опалубки для стін будівлі, споруди, розріз В-В на Фіг.2, 4. Фіг.8 - Комплект незнімної опалубки для стін будівлі, споруди, розріз Г-Г на Фіг.3. Фіг.9 - Комплект незнімної опалубки для стін будівлі, споруди, перемичка. Фіг.10 - Комплект незнімної опалубки для стін будівлі, споруди, схема з'єднання протилежних блоків. Фіг.11 - Комплект незнімної опалубки для стін будівлі, споруди, схема з'єднання сусідніх блоків. Фіг.12 - Комплект незнімної опалубки для стін будівлі, споруди, розріз Д-Д на Фіг.11. Фіг.13 - Комплект незнімної опалубки для стін будівлі, споруди, схема кладки незнімної опалубки. Комплект незнімної опалубки для стін будівлі, споруди включає зовнішні 1 і внутрішні 2 стінові блоки з виступами 3 і відповідними їм отворами 4 на протилежних торцевих поверхнях 5, 6 стінових блоків 1, 2, перемички 7 для з'єднання стінових блоків 1, 2 між собою. Перемички 7 виконані з можливістю з'єднання протилежних стінових блоків 1, 2 в зовнішньому 8 і внутрішньому 9 рядах незнімної опалубки з одночасним з'єднанням сусідніх стінових блоків 1, 2 в рядах 8, 9 опалубки. Кожна перемичка 7 виконана в вигляді горизонтальної полиці 10 з двома вертикальними загинами 11 на кожній із двох протилежних кромок 12 полиці 11, які рознесені уздовж зазначених кромок 12 полиці 11. В полицях 10 перемичок 7 виконані отвори 13 для вертикальних стержнів 14 арматури і гнізда 15 для горизонтальних стержнів 16 арматури. Кожний вузол з'єднання перемичок 7 з стіновими блоками 1, 2 включає скобу 17, що розташована на боковій поверхні стінового блоку 1, 2 і з'єднана з елементами арматури стінового блоку 1, 2, і відповідний їй вертикальний загин 11 перемичок 7, який вставлений в зів зазначеної скоби 17. На скобах 17 та на вертикальних загинах 11 виконані фіксатори 18 положення вертикального загину 11 в скобі 17. Стінові блоки 1, 2 виконані пустотілими з каналами-порожнинами 19, орієнтованими в вертикальному напрямку. На зовнішніх бокових поверхнях 20 зовнішніх стінових блоків 1 виконано декоративне покриття в вигляді декоративної плити 21, що з'єднана з стіновими блоками 1 дюбелями 22 з утворенням повітряного зазору 23. Зведення стіни з використанням комплекту незнімної опалубки, що заявляється, виконують наступним чином. Спочатку за загальноприйнятою технологією заливають фундамент. В залитий фундамент вставляють і закріплюють вертикальні 9 стержні 14 арматури. Потім після застигання бетону на фундаменті виконують кладку першого зовнішнього ряду 8 із зовнішніх стінових блоків 1. Далі на фундаменті на заданій відстані виконують кладку першого внутрішнього ряду 9 із внутрішніх стінових блоків 2. Після закінчення кладки зовнішнього 8 та внутрішнього 9 рядів стінові блоки 1, 2 з'єднують між собою перемичками 7. Перемички 7 встановлюють між стіновими блоками 1, 2, в місці стиковки стінових блоків 1 в зовнішньому ряду 8 і, відповідно, в місці стиковки стінових блоків 2 в внутрішньому ряду 9, що забезпечує одночасне з'єднання сусідніх стінових блоків 1 в зовнішньому ряду 8, сусідніх стінових блоків 2 в внутрішньому ряду 9, а також протилежних стінових блоків 1, 2 в зовнішньому 8 і внутрішньому 9 рядах незнімної опалубки. Перед установкою перемичок 7 їх надягають на вертикальні стержні 14 арматури стіни через отвори 13 в полицях 10 перемичок 7. Установку перемичок 7 виконують шляхом розміщення вертикальних загинів 11 перемичок 7 в відповідних їм скобам 17 на бокових поверхнях стінових блоків 1, 2. На установлені перемички 7 в гнізда 15 укладають горизонтальні стержні 16 арматури. Таким чином забезпечують з'єднання стінових блоків 1, 2 як між собою в кожному із рядів 8, 9, так 42659 10 і протилежних стінових блоків 1, 2 в протилежних рядах 8, 9 незнімної опалубки. Після цього на першому зовнішньому 8 та першому внутрішньому 9 рядах виконують кладку другого зовнішнього та другого внутрішнього рядів кладки. При цьому стінові блоки 1, 2 з'єднують між рядами за допомогою виступів 3 і відповідних їм отворів 4 на протилежних торцевих поверхнях 5, 6 стінових блоків 1, 2. Далі стінові блоки 1, 2 в других зовнішніх і внутрішніх рядах з'єднують між собою перемичками 7 як описано вище. Виконують заливку внутрішнього простору незнімної опалубки пінобетоном. Після цього аналогічно виконують кладку третього, четвертого і т. д. рядів, періодично виконують заливку внутрішнього простору цих рядів пінобетоном. Операції установки рядів зовнішніх і внутрішніх блоків, а також заливки простору між ними пінобетоном, повторюють до формування заданої висоти стіни. Комплект незнімної опалубки, що заявляється, характеризується високими технологічністю та рівнем індустріалізації - виготовлення елементів комплекту максимально переносить затрати праці в цехові умови, високою продуктивністю монтажу використовуються найпростіші типи з'єднань, не вимагається особливої підготовки монтажників, всі процедури по монтажу носять стандартний характер, знижується трудомісткість монтажу. 11 42659 12 13 42659 14 15 Комп’ютерна верстка C.Чулій 42659 Підписне 16 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
