Комплект незнімної опалубки для стін будівлі, споруди

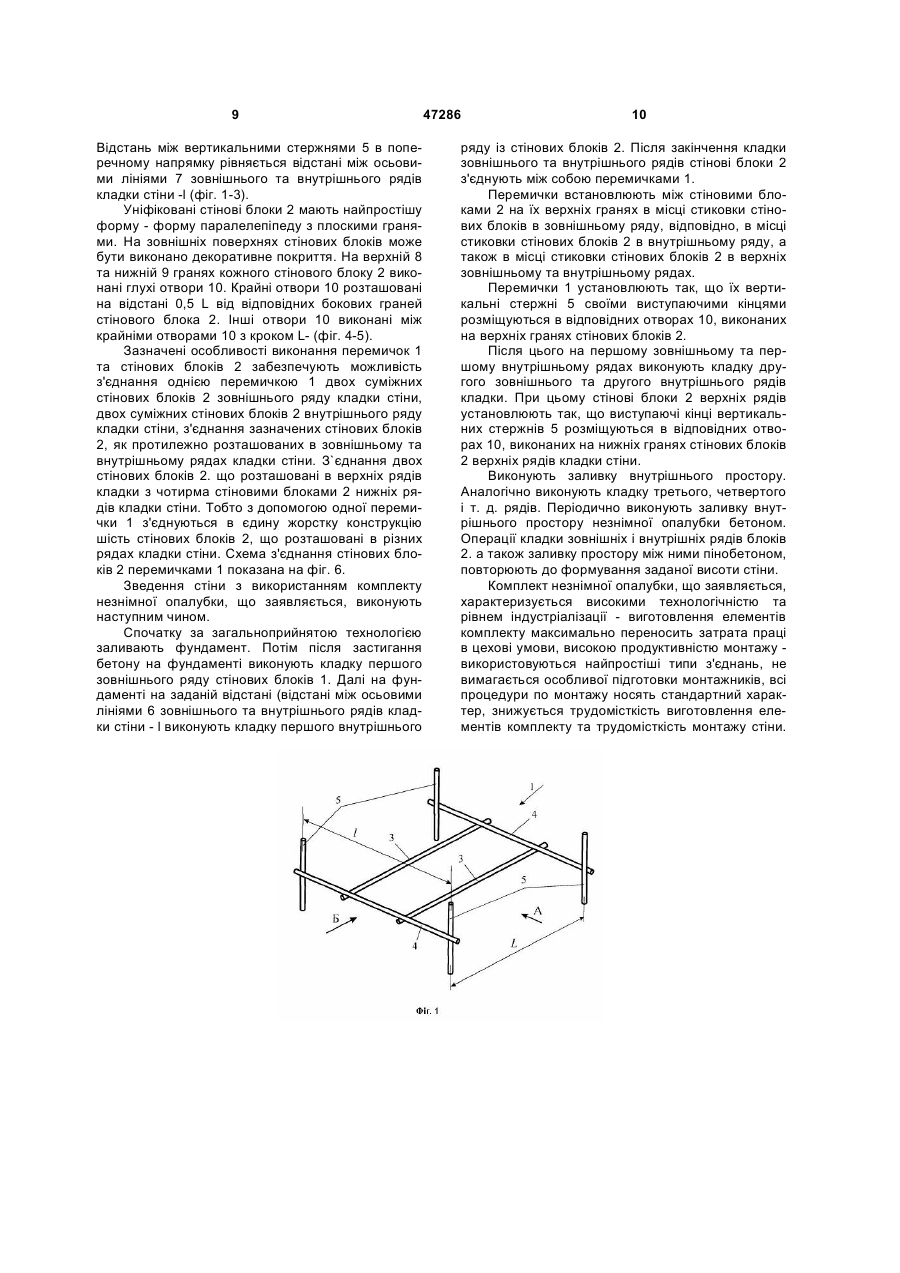

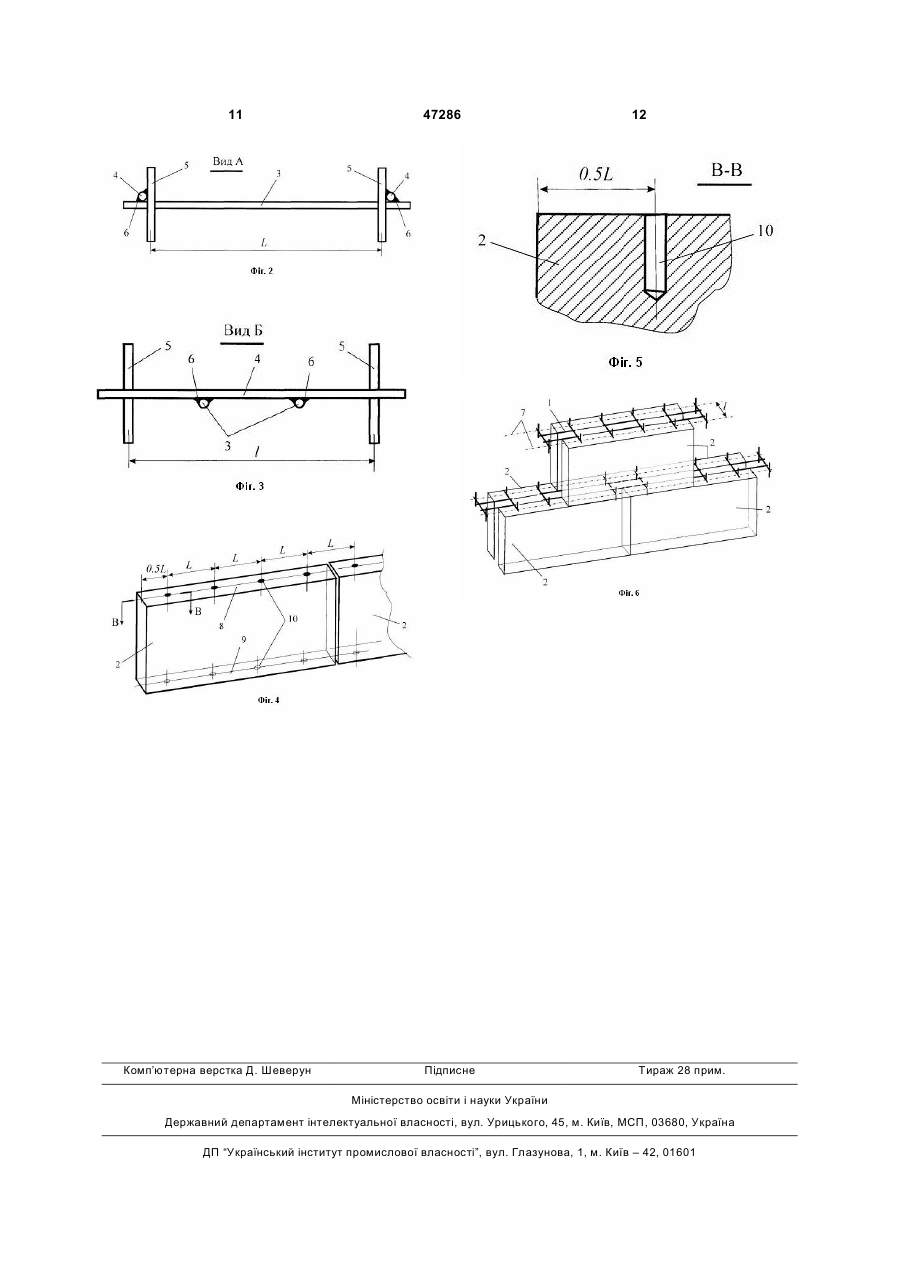

1. Комплект незнімної опалубки для стін будівлі, споруди, що включає стінові блоки і перемички для з'єднання стінових блоків, який відрізняється тим, що кожна перемичка виконана в вигляді плоскої рамної конструкції, що утворена з'єднаними між собою подовжніми і поперечними стержнями та вертикальними стержнями, які закріплені в кутових ділянках рамної конструкції і виступають по обидві сторони відносно площини зазначеної рамної конструкції, а кожний стіновий блок виконаний з 3 ної опалубки стінові блоки повинні мати найпростішу форму, що забезпечує технологічність їх виготовлення. В той же час форма стінових блоків повинна забезпечувати надійне з"єднання блоків в рядах кладки без підвищення трудомісткості кладки. Перемички-з'еднувачі стінових блоків повинні забезпечити надійне з'єднання стінових блоків, що розташовані в зовнішніх і внутрішніх рядах стіни, жорсткість незнімної опалубки перед заливанням бетону, експлуатаційні та технологічні характеристики стіни без підвищення трудомісткості зведення стіни. Прикладом незнімної опалубки може бути відома опалубка Лапіна Є. Ф. (патент Російської Федерації № 2069724, МПК E04G 9/10, дата подання заявки 1993.09.14). яка вибрана як аналог. Незнімна опалубка містить зовнішній і внутрішній рядові блоки, які виконані із захиснодекоративним і обробним шарами. На внутрішній поверхні кожного з рядових блоків незнімної опалубки виконано два вертикальні виступи з профілем "ластівчин хвіст". які розташовані на відстані в 1/4 довжини рядового блоку від його країв до осі виступу. Ширина вказаних виступів менше ширини паза, утвореного між ними. У вертикальних виступах рядових блоків виконані порожнини з горизонтальними полицями. При виконанні рядових блоків незнімної опалубки виготовлених з деревобетону, арболіту, арбозолобетону і подібних матеріалів, що мають властивість цвяхування. на верхній і нижній поверхнях вертикальних виступів виконані виїмки з тим же інтервалом осей, що і у вертикальних виступів. В цьому випадку для закріплення рядових блоків незнімної опалубки в просторовий фрагмент застосовується цвяхове з'єднання, а перемички, що з'єднують рядові блоки між собою, виконують з відходів деревообробки у вигляді дерев'яної пластини або з відходів металообробки у вигляді металевої пластини з скрученими на 90 градусів кінцями. При необхідності вказані перемички можуть бути оброблені відомими способами для зниження водопоглинання і корозії. При виконанні рядових блоків незнімної опалубки з бетонів на верхній і нижній поверхні вертикальних виступів виконують вертикальні отвори. В цьому випадку як перемички для кріплення рядових блоків незнімної опалубки в просторовий фрагмент використовують дротяні скоби з Т-подібними або з Г-подібними кінцями, які вставляють в зазначені вертикальні отвори. Незнімну опалубку застосовують таким чином. Рядові блоки встановлюють на підготовлену поверхню фундаменту на одному рівні і необхідній відстані вертикальними виступами назустріч один одному і з'єднують між собою. Рядові блоки незнімної опалубки можуть з'єднуватися, як в об'ємні фрагменти необхідних ділянок стіни, так і по всьому периметру будівлі або споруди. З'єднання суміжних по висоті рядових блоків, виконаних з деревобетонів, здійснюється шляхом установки кінців дерев'яних або металевих пластини у виїмки вертикальних виступів рядових блоків з подальшим забиванням цвяхів в вертикальні 47286 4 виступи рядових блоків через дерев'яну або металеву пластину. З'єднання рядових блоків незнімної опалубки, виконаних з бетонів, здійснюється за допомогою дротяних скоб шляхом установки їх Т- і Г-образних кінців в вертикальних отворах, виконаних на верхній і нижній поверхні вертикальних виступів рядових блоків незнімної опалубки. Після монтажу об'ємного фрагмента незнімної опалубки в міжопалубний простір укладають монолітний бетон з наступним його ущільненням і витримкою до набору необхідної міцності. Загальними ознаками аналогу і рішення, що заявляється, є: комплект незнімної опалубки для стін будівлі, споруди, що включає стінові блоки та перемички для з'єднання стінових блоків між собою. Складність форми стінових блоків (вертикальні виступи з профілем "ластівчин хвіст"; порожнини з горизонтальними полицями, що виконані в вертикальних виступах; виїмки на верхній і нижній поверхнях вертикальних виступів) ускладнює їх виготовлення і знижує технологічність комплекту. Використання цвяхових з'єднань трудомісткість монтажних робіт. Все зазначене знижує ефективність технології незнімної опалубки. Відомий також комплект незнімної опалубки за патентом Російської Федерації № 2270302, МПК Е04С 1/00, дата подання заявки 2005.04.25. Комплект незнімної опалубки для зведення стін будівлі, споруди включає зовнішні і внутрішні блоки, формовані з термопласткомпозиту. наприклад, полімерно-піщаної маси або другої полімерної маси, де як наповнювач використовують такі матеріали, як пісок, золу теплових електростанцій, бій цегли, скла та інше, і пластинчасті перемички для з'єднання зовнішніх і внутрішніх блоків між собою. Пластинчасті перемички виготовлені з металу або другого матеріалу, наприклад пластика. Кожний зовнішній і внутрішній блок виконаний з вертикально розташованим на одній з торцевих поверхонь виступом у вигляді "ластівчиного хвоста" і відповідним йому пазом у вигляді "ластівчиного хвоста" на другій торцевій поверхні. Протилежні поверхні зовнішнього і внутрішнього блоків виконані з вертикально розташованими рядами пазів і виступів у вигляді "ластівчиного хвоста" на всю висоту блоку. На верхній поверхні кожного блоку виконані порожнини, відкриті зверху і обмежені боковими стінками. Глибина порожнин не менше товщини пластинчатих перемичок, що розташовуються в них. В зазначених порожнинах виконані виступи, висота яких перевищує глибину порожнини. На протилежній нижній поверхні кожного блоку виконані співісні виступам глухі отвори, глибина яких перевищує висоту виступів. З боку фасадної поверхні зовнішні блоки виконані з подовжньо розташованою фаскою у верхній їх частині і подовжньо розташованим виступом в нижній їх частині для перекриття площини стику блоком, що нижче розташовується. В пластинчастих перемичках для з'єднання зовнішніх і внутрішніх блоків між собою виконані отвори, що відповідають виступам в порожнинах 5 блоків при розміщенні пластинчастих перемичок в зазначених порожнинах блоків, а також отвори для арматури і для кращого зчеплення з бетоном або пінобетоном після його заливки і затвердіння. Зведення стіни з використанням вищеописаного комплекту незнімної опалубки полягає в наступному. Спочатку за загальноприйнятою технологією заливають фундамент. В залитий фундамент вставляють і закріплюють арматуру. Потім після застигання фундаменту встановлюють і скріпляють між собою за допомогою замка "ластівчин хвіст" зовнішні блоки. Таким чином виконують кладку першого ряду зовнішніх блоків. Після цього на заданій відстані встановлюють і скріпляють між собою також за допомогою замка "ластівчин хвіст" перший ряд внутрішніх блоків. Перший ряд зовнішніх і внутрішніх блоків скріпляють між собою пластинчатою перемичкою з отворами на її кінцях. Пластинчату перемичку надягають отворами на виступи з боку порожнин зовнішнього і внутрішнього блоків. Пластинчата перемичка "утопає" своїми кінцями в порожнинах зовнішнього і внутрішнього блоків, а середня її частина при цьому знаходиться в просторі між рядами блоків. Пластинчату перемичку заздалегідь надягають на вертикальний штир арматури стіни. Після цього на перший ряд зовнішніх блоків встановлюють і скріпляють за допомогою замка "ластівчин хвіст" другий їх ряд по аналогії з першим. При цьому, закріплюють зовнішні блоки другого ряду за допомогою штирів зовнішніх блоків першого ряду і глухих отворів зовнішніх блоків другого ряду. Потім на перший ряд вже внутрішніх блоків встановлюють і скріпляють за допомогою замка "ластівчин хвіст" другий їх ряд по аналогії з першим. При цьому одночасно закріплюють внутрішні блоки другого ряду за допомогою штирів внутрішніх блоків першого ряду і глухих отворів внутрішніх блоків другого ряду. Далі другий ряд зовнішніх і внутрішніх блоків скріпляють між собою пластинчатими перемичками з отворами на їх кінцях. Проводять заливку внутрішнього простору незнімної опалубки бетоном або пінобетоном. Після цього аналогічно встановлюють зовнішні і внутрішні блоки третього, четвертого і, можливо, п'ятого рядів. Після чого проводять другу заливку внутрішнього простору цих рядів бетоном або пінобетоном. Операції установки рядів зовнішніх і внутрішніх блоків, а також заливки простору між ними бетоном або пінобетоном повторюють до формування заданої висоти стіни. Загальними ознаками аналога і рішення, що заявляється є: комплект незнімної опалубки для стін будівлі, споруди, що включає стінові блоки та перемички для з'єднання стінових блоків. Конструктивні особливості зазначеного рішення характеризуються складністю форми стінових блоків (виступ у вигляді"ластівчиного хвоста" та відповідний йому паз у вигляді "ластівчиного хвоста" на протилежних торцях блока; ряди пазів і виступів у вигляді "ластівчиного хвоста" на боковій поверхні блока; порожнини, що відкриті зверху і обмежені боковими стінками на верхній поверхні кожного блоку), що значно ускладнює їх виготов 47286 6 лення і знижує технологічність комплекту. З'єднання стінових блоків в рядах за допомогою пазів і виступів у вигляді "ластівчиного" хвоста підвищує трудомісткість кладки особливо через неточність розмірів самих форм, що практично завжди присутня. Зазначені недоліки обмежують можливості практичної реалізації переваг технології незнімної опалубки. Як прототип вибрано комплект незнімної опалубки для стін будівлі, споруди, що відомий за патентом України на корисну модель № 42659. МПК8 Е04С 1/00, дата подання заявки 23.03.2009. Комплект незнімної опалубки для стін будівлі, споруди включає зовнішні і внутрішні стінові блоки з виступами і відповідними їм отворами на протилежних торцевих поверхнях стінових блоків і перемички для з'єднання стінових блоків. Перемички виконані з можливістю з'єднання сусідніх блоків в зовнішньому та внутрішньому рядах одночасно з з`єднанням протилежних блоків зовнішнього та внутрішнього рядів незнімної опалубки. Кожна перемичка виконана в вигляді горизонтальної полиці з двома вертикальними загинами на кожній із двох протилежних кромок полиці, які рознесені уздовж зазначених кромок полиці. В горизонтальній полиці кожної перемички виконані отвори для вертикальних стержнів арматури і гнізда для горизонтальних стержнів арматури. Кожний вузол з'єднання перемички з стіновим блоком включає скобу, що розташована на боковій поверхні стінового блоку, яка з`єднана з елементами арматури стінового блоку, і відповідний їй вертикальний загин перемички, що вставлений в зів зазначеної скоби. На скобах та на вертикальних загинах виконані фіксатори положення вертикального загину в скобі. Зведення стіни з використанням зазначеного комплекту незнімної опалубки виконують наступним чином. Заливають фундамент. Після застигання бетону на фундаменті виконують кладку першого зовнішнього ряду із зовнішніх стінових блоків. Далі на фундаменті на заданій відстані виконують кладку першого внутрішнього ряду із внутрішніх стінових блоків. Після закінчення кладки зовнішнього та внутрішнього рядів стінові блоки з'єднують між собою перемичками. Перемички встановлюють між стіновими блоками місці стиковки стінових блоків в зовнішньому ряду і, відповідно, в місці стиковки стінових блоків в внутрішньому ряду, що забезпечує одночасне з'єднання сусідніх стінових блоків в зовнішньому ряду, сусідніх стінових блоків в внутрішньому ряду, а також протилежних стінових блоків в зовнішньому та внутрішньому рядах незнімної опалубки. Після цього на першому зовнішньому та першому внутрішньому рядах виконують кладку другого зовнішнього та другого внутрішнього рядів кладки. При цьому стінові блоки з'єднують між рядами за допомогою виступів і відповідних їм отворів на протилежних торцевих поверхнях стінових блоків. Далі стінові блоки в других зовнішніх і внутрішніх рядах з'єднують між собою перемичками як описано вище. Виконують заливку внутрішнього простору незнімної опалубки бетоном. Після цього аналогічно 7 виконують кладку третього, четвертого і т. д. рядів, періодично виконують заливку внутрішнього простору цих рядів бетоном. Операції установки рядів зовнішніх і внутрішніх блоків, а також заливки простору між ними пінобетоном, повторюють до формування заданої висоти стіни. Загальними ознаками прототипу і рішення, що заявляється є: комплект незнімної опалубки для стін будівлі, споруди, що включає стінові блоки і перемички для з'єднання стінових блоків. Рішення за прототипом характеризується наступним. В конструкції стіни, що зведена з використанням зазначеного комплекту, перемички не приймають участі в з'єднані стінових блоків верхнього та нижнього рядів кладки (перемички з'єднують тільки сусідні стінові блоки в рядах та протилежні стінові блоки в протилежних рядах). Це знижує характеристики міцності та жорсткості стіни. Крім того виконання вузла з'єднання перемички з стіновим блоком в вигляді скоби, як закладної деталі, що розташована на боковій поверхні стінового блоку і з'єднана з елементами арматури стінового блоку, а також відповідного їй вертикального загину перемички, який вставлений в зів зазначеної скоби, ускладнює конструкцію стінового блоку і знижує його технологічність. В основу корисної моделі поставлена задача удосконалення комплекту незнімної опалубки для стін будівлі, споруди, в якому, за рахунок конструктивних особливостей, забезпечується підвищення характеристик міцності та жорсткості стіни, а також технологічності комплекту. Поставлена задача вирішується тим, що в комплекті незнімної опалубки для стін будівлі, споруди, що включає стінові блоки і перемички для з'єднання стінових блоків. відповідно до корисної моделі, кожна перемичка виконана в вигляді плоскої рамної конструкції, що утворена з'єднаними між собою подовжніми і поперечними стержнями, та вертикальними стержнями, які закріплені в кутових ділянках рамної конструкції і виступають по обидві сторони відносно площини зазначеної рамної конструкції, а кожний стіновий блок виконаний з отворами на верхній та нижній гранях стінового блоку, які розташовані з можливістю розміщення в отворах вертикальних стержнів перемички в кладці стіни. Зазначені ознаки складають сутність корисної моделі. Доцільно отвори на верхній та нижній гранях стінового блоку розташувати наступним чином крайні отвори на відстані 0,5 L від відповідних бокових граней стінового блока, а інші отвори з кроком L між крайніми отворами, де L - відстань між вертикальними стержнями перемички в подовжньому напрямку. Доцільно також подовжні, поперечні та вертикальні стержні перемички з'єднувати між собою зварюванням, що є просто і технологічно. Суттєві ознаки корисної моделі знаходяться в причинно-наслідковому зв`язку з технічним результатом, що досягається. Так відмітні ознаки рішення, що заявляється (кожна перемичка виконана в вигляді плоскої рамної конструкції, що утворена з`єднаними між собою 47286 8 подовжніми і поперечними стержнями, та вертикальними стержнями, які закріплені в кутових ділянках рамної конструкції і виступають по обидві сторони відносно площини зазначеної рамної конструкції, а кожний стіновий блок виконаний з отворами на верхній та нижній гранях стінового блоку, які розташовані з можливістю розміщення в отворах вертикальних стержнів перемички в кладці стіни), в сукупності з суттєвими ознаками, спільними з прототипом, забезпечують підвищення характеристик міцності та жорсткості стіни, а також технологічності комплекту. Це пояснюється тим, що зазначені особливості виконання перемичок та стінових блоків забезпечують можливість з`єднання з допомогою перемичок стінових блоків, які розташовані в верхніх та нижніх рядах кладки стіни. Тобто крім горизонтальної зв`язки стінових блоків забезпечується також і вертикальна їх зв'язка. З допомогою одної перемички з'єднуються в єдину жорстку конструкцію шість стінових блоків, що розташовані в різних рядах кладки стіни -два суміжних стінових блока зовнішнього ряду, два суміжних стінових блока, та два стінових блока, що розташовані в верхніх рядів кладки стіни. Це дозволяє підвищити характеристики міцності та жорсткості стіни. Використання стінових блоків найпростішої форми (паралелепіпед з плоскими гранями і отворами на двох протилежних гранях) без закладних деталей підвищує технологічності комплекту. На зовнішніх поверхнях стінових блоків може бути виконано декоративне покриття. На верхній 7 та нижній 8 гранях кожного стінового блоку 2 виконані глухі отвори 9. Нижче приводиться докладний опис комплект незнімної опалубки для стін будівлі, споруди, що заявляється, та технології зведення стіни з використанням комплекту з посиланнями на креслення, на яких показано: Фіг. 1 - Комплект незнімної опалубки для стін будівлі, споруди, перемичка. Фіг. 2 - Комплект незнімної опалубки для стін будівлі, споруди, вид А на фіг. 1. Фіг. 3 - Комплект незнімної опалубки для стін будівлі, споруди, вид Б на фіг. 1. Фіг. 4 - Комплект незнімної опалубки для стін будівлі, споруди, стіновий блок. Фіг. 5 - Комплект незнімної опалубки для стін будівлі, споруди, розріз В-В на фіг. 4. Фіг. 6 - Комплект незнімної опалубки для стін будівлі, споруди, схема з'єднання блоків в стіні. Комплект незнімної опалубки для стін будівлі, споруди включає перемички 1 та уніфіковані стінові блоки 2. які з'єднуються між собою в єдину жорстку конструкцію з допомогою перемичок 1 за технологією незнімної опалубки. Кожна перемичка 1 виконана в вигляді плоскої рамної конструкції, що утворена з`єднаними між собою зварюванням подовжніми 3 і поперечними 4 стержнями, та чотирма вертикальними стержнями 5, які закріплені в кутових ділянках плоскої рамної конструкції і виступають по обидві сторони відносно площини зазначеної плоскої рамної конструкції. Вертикальні стержні 5 з'єднані з поперечними стержнями 4 зварюванням 6. Відстань між вертикальними стержнями 5 в подовжньому напрямку - L. 9 Відстань між вертикальними стержнями 5 в поперечному напрямку рівняється відстані між осьовими лініями 7 зовнішнього та внутрішнього рядів кладки стіни -l (фіг. 1-3). Уніфіковані стінові блоки 2 мають найпростішу форму - форму паралелепіпеду з плоскими гранями. На зовнішніх поверхнях стінових блоків може бути виконано декоративне покриття. На верхній 8 та нижній 9 гранях кожного стінового блоку 2 виконані глухі отвори 10. Крайні отвори 10 розташовані на відстані 0,5 L від відповідних бокових граней стінового блока 2. Інші отвори 10 виконані між крайніми отворами 10 з кроком L- (фіг. 4-5). Зазначені особливості виконання перемичок 1 та стінових блоків 2 забезпечують можливість з'єднання однією перемичкою 1 двох суміжних стінових блоків 2 зовнішнього ряду кладки стіни, двох суміжних стінових блоків 2 внутрішнього ряду кладки стіни, з'єднання зазначених стінових блоків 2, як протилежно розташованих в зовнішньому та внутрішньому рядах кладки стіни. З`єднання двох стінових блоків 2. що розташовані в верхніх рядів кладки з чотирма стіновими блоками 2 нижніх рядів кладки стіни. Тобто з допомогою одної перемички 1 з'єднуються в єдину жорстку конструкцію шість стінових блоків 2, що розташовані в різних рядах кладки стіни. Схема з'єднання стінових блоків 2 перемичками 1 показана на фіг. 6. Зведення стіни з використанням комплекту незнімної опалубки, що заявляється, виконують наступним чином. Спочатку за загальноприйнятою технологією заливають фундамент. Потім після застигання бетону на фундаменті виконують кладку першого зовнішнього ряду стінових блоків 1. Далі на фундаменті на заданій відстані (відстані між осьовими лініями 6 зовнішнього та внутрішнього рядів кладки стіни - l виконують кладку першого внутрішнього 47286 10 ряду із стінових блоків 2. Після закінчення кладки зовнішнього та внутрішнього рядів стінові блоки 2 з'єднують між собою перемичками 1. Перемички встановлюють між стіновими блоками 2 на їх верхніх гранях в місці стиковки стінових блоків в зовнішньому ряду, відповідно, в місці стиковки стінових блоків 2 в внутрішньому ряду, а також в місці стиковки стінових блоків 2 в верхніх зовнішньому та внутрішньому рядах. Перемички 1 установлюють так, що їх вертикальні стержні 5 своїми виступаючими кінцями розміщуються в відповідних отворах 10, виконаних на верхніх гранях стінових блоків 2. Після цього на першому зовнішньому та першому внутрішньому рядах виконують кладку другого зовнішнього та другого внутрішнього рядів кладки. При цьому стінові блоки 2 верхніх рядів установлюють так, що виступаючі кінці вертикальних стержнів 5 розміщуються в відповідних отворах 10, виконаних на нижніх гранях стінових блоків 2 верхніх рядів кладки стіни. Виконують заливку внутрішнього простору. Аналогічно виконують кладку третього, четвертого і т. д. рядів. Періодично виконують заливку внутрішнього простору незнімної опалубки бетоном. Операції кладки зовнішніх і внутрішніх рядів блоків 2. а також заливку простору між ними пінобетоном, повторюють до формування заданої висоти стіни. Комплект незнімної опалубки, що заявляється, характеризується високими технологічністю та рівнем індустріалізації - виготовлення елементів комплекту максимально переносить затрата праці в цехові умови, високою продуктивністю монтажу використовуються найпростіші типи з'єднань, не вимагається особливої підготовки монтажників, всі процедури по монтажу носять стандартний характер, знижується трудомісткість виготовлення елементів комплекту та трудомісткість монтажу стіни. 11 Комп’ютерна верстка Д. Шеверун 47286 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
