Кришка з відривним язичком із захистом проти підробки для закупорювальних елементів пляшок типу пробки

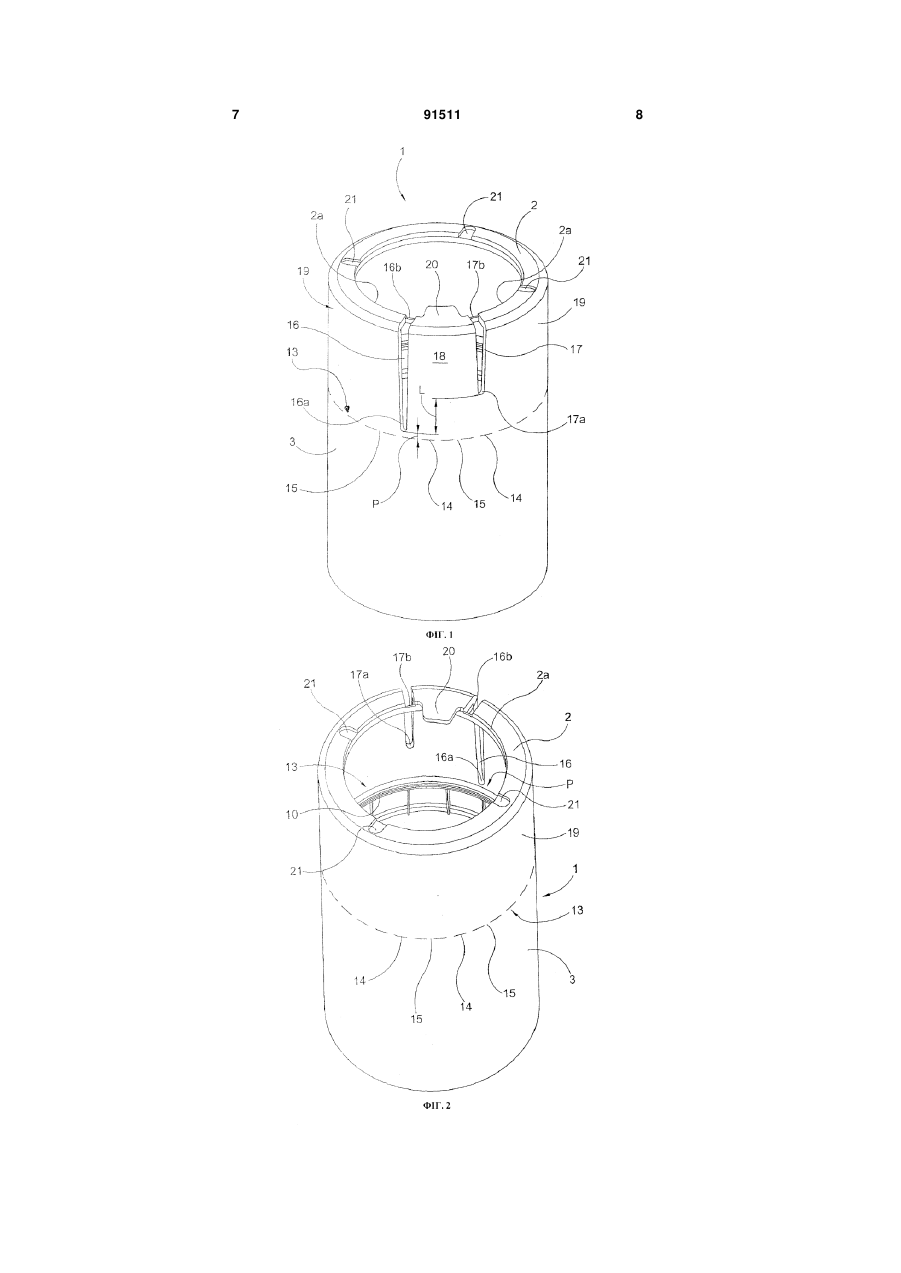

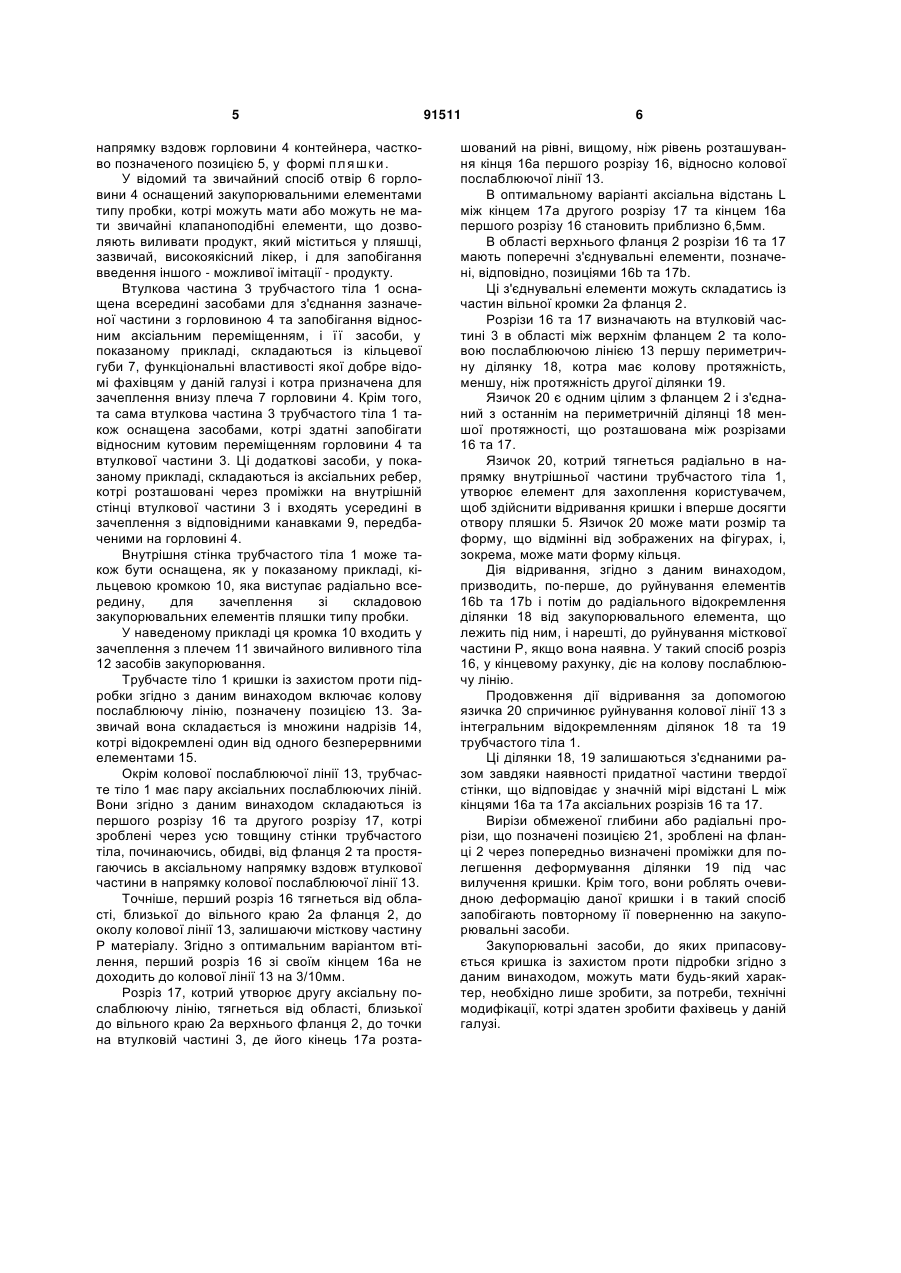

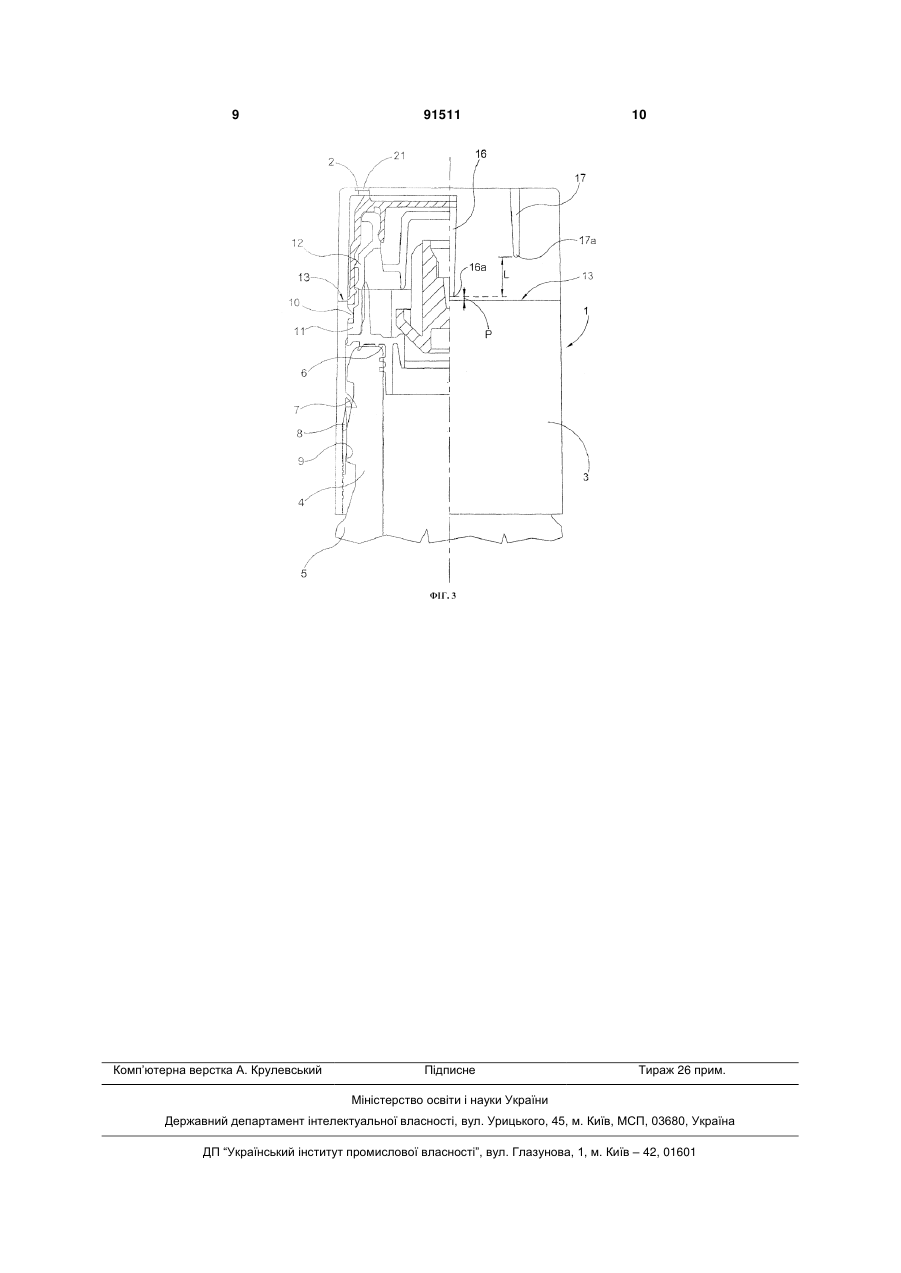

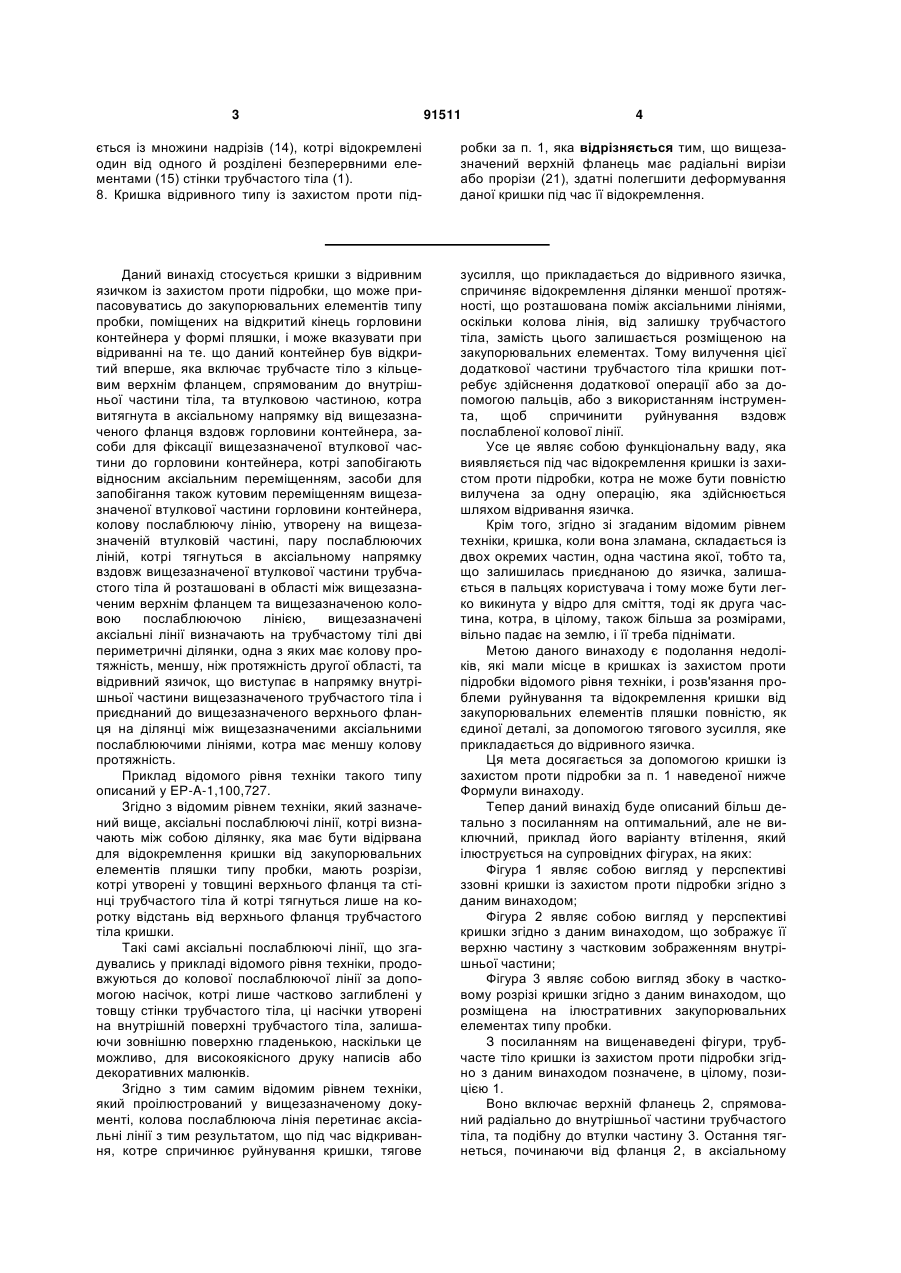

1. Кришка з відривним язичком із захистом проти підробки, яка може припасовуватись до закупорювальних елементів типу пробки, поміщених на відкритий кінець (6) горловини (4) контейнера (5) у формі пляшки, і може вказувати, при відриванні, на те, що контейнер був відкритий вперше, яка включає: трубчасте тіло (1) з кільцевим верхнім фланцем (2), спрямованим до внутрішньої частини тіла, та втулковою частиною (3), котра витягнута в аксіальному напрямку від вищезазначеного фланця (2) уздовж горловини (4) контейнера, засоби (7, 7а) для фіксації вищезазначеної втулкової частини (3) до горловини (4) контейнера, котрі запобігають відносним аксіальним переміщенням, засоби (8, 9) для запобігання також відносним кутовим переміщенням вищезазначеної втулкової частини (3) та горловини (4) контейнера, колову послаблюючу лінію (13), що утворена на вищезазначеній втулковій частині (3), пару послаблюючих ліній, котрі тягнуться в аксіальному напрямку вздовж вищезазначеної втулкової частини (3) трубчастого тіла й розташовані в області між вищезазначеним верхнім фланцем (2) та вищезазначеною коловою послаблюючою лінією (13), вищезазначені аксіальні лінії визначають на трубчастому тілі (1) дві периметричних ділянки (18, 19), одна (18) із яких має колову протяжність, меншу, ніж протяжність другої ділянки (19), та відривний язичок (20), що виступає в напрямку внутрішньої частини трубчастого тіла (1) і приєднаний до вищезазначеного верхнього фланця (2) на ділянці (18) між вищезазначеними аксіальними послаблюючими лініями, котра має меншу колову протяжність, яка відрізняється тим, що вищезазначені 2 (19) 1 3 91511 4 ється із множини надрізів (14), котрі відокремлені один від одного й розділені безперервними елементами (15) стінки трубчастого тіла (1). 8. Кришка відривного типу із захистом проти під робки за п. 1, яка відрізняється тим, що вищезазначений верхній фланець має радіальні вирізи або прорізи (21), здатні полегшити деформування даної кришки під час її відокремлення. Даний винахід стосується кришки з відривним язичком із захистом проти підробки, що може припасовуватись до закупорювальних елементів типу пробки, поміщених на відкритий кінець горловини контейнера у формі пляшки, і може вказувати при відриванні на те. що даний контейнер був відкритий вперше, яка включає трубчасте тіло з кільцевим верхнім фланцем, спрямованим до внутрішньої частини тіла, та втулковою частиною, котра витягнута в аксіальному напрямку від вищезазначеного фланця вздовж горловини контейнера, засоби для фіксації вищезазначеної втулкової частини до горловини контейнера, котрі запобігають відносним аксіальним переміщенням, засоби для запобігання також кутовим переміщенням вищезазначеної втулкової частини горловини контейнера, колову послаблюючу лінію, утворену на вищезазначеній втулковій частині, пару послаблюючих ліній, котрі тягнуться в аксіальному напрямку вздовж вищезазначеної втулкової частини трубчастого тіла й розташовані в області між вищезазначеним верхнім фланцем та вищезазначеною коловою послаблюючою лінією, вищезазначені аксіальні лінії визначають на трубчастому тілі дві периметричні ділянки, одна з яких має колову протяжність, меншу, ніж протяжність другої області, та відривний язичок, що виступає в напрямку внутрішньої частини вищезазначеного трубчастого тіла і приєднаний до вищезазначеного верхнього фланця на ділянці між вищезазначеними аксіальними послаблюючими лініями, котра має меншу колову протяжність. Приклад відомого рівня техніки такого типу описаний у EP-A-1,100,727. Згідно з відомим рівнем техніки, який зазначений вище, аксіальні послаблюючі лінії, котрі визначають між собою ділянку, яка має бути відірвана для відокремлення кришки від закупорювальних елементів пляшки типу пробки, мають розрізи, котрі утворені у товщині верхнього фланця та стінці трубчастого тіла й котрі тягнуться лише на коротку відстань від верхнього фланця трубчастого тіла кришки. Такі самі аксіальні послаблюючі лінії, що згадувались у прикладі відомого рівня техніки, продовжуються до колової послаблюючої лінії за допомогою насічок, котрі лише частково заглиблені у товщу стінки трубчастого тіла, ці насічки утворені на внутрішній поверхні трубчастого тіла, залишаючи зовнішню поверхню гладенькою, наскільки це можливо, для високоякісного друку написів або декоративних малюнків. Згідно з тим самим відомим рівнем техніки, який проілюстрований у вищезазначеному документі, колова послаблююча лінія перетинає аксіальні лінії з тим результатом, що під час відкривання, котре спричинює руйнування кришки, тягове зусилля, що прикладається до відривного язичка, спричиняє відокремлення ділянки меншої протяжності, що розташована поміж аксіальними лініями, оскільки колова лінія, від залишку трубчастого тіла, замість цього залишається розміщеною на закупорювальних елементах. Тому вилучення цієї додаткової частини трубчастого тіла кришки потребує здійснення додаткової операції або за допомогою пальців, або з використанням інструмента, щоб спричинити руйнування вздовж послабленої колової лінії. Усе це являє собою функціональну ваду, яка виявляється під час відокремлення кришки із захистом проти підробки, котра не може бути повністю вилучена за одну операцію, яка здійснюється шляхом відривання язичка. Крім того, згідно зі згаданим відомим рівнем техніки, кришка, коли вона зламана, складається із двох окремих частин, одна частина якої, тобто та, що залишилась приєднаною до язичка, залишається в пальцях користувача і тому може бути легко викинута у відро для сміття, тоді як друга частина, котра, в цілому, також більша за розмірами, вільно падає на землю, і її треба піднімати. Метою даного винаходу є подолання недоліків, які мали місце в кришках із захистом проти підробки відомого рівня техніки, і розв'язання проблеми руйнування та відокремлення кришки від закупорювальних елементів пляшки повністю, як єдиної деталі, за допомогою тягового зусилля, яке прикладається до відривного язичка. Ця мета досягається за допомогою кришки із захистом проти підробки за п. 1 наведеної нижче Формули винаходу. Тепер даний винахід буде описаний більш детально з посиланням на оптимальний, але не виключний, приклад його варіанту втілення, який ілюструється на супровідних фігурах, на яких: Фігура 1 являє собою вигляд у перспективі ззовні кришки із захистом проти підробки згідно з даним винаходом; Фігура 2 являє собою вигляд у перспективі кришки згідно з даним винаходом, що зображує її верхню частину з частковим зображенням внутрішньої частини; Фігура 3 являє собою вигляд збоку в частковому розрізі кришки згідно з даним винаходом, що розміщена на ілюстративних закупорювальних елементах типу пробки. З посиланням на вищенаведені фігури, трубчасте тіло кришки із захистом проти підробки згідно з даним винаходом позначене, в цілому, позицією 1. Воно включає верхній фланець 2, спрямований радіально до внутрішньої частини трубчастого тіла, та подібну до втулки частину 3. Остання тягнеться, починаючи від фланця 2, в аксіальному 5 напрямку вздовж горловини 4 контейнера, частково позначеного позицією 5, у формі п л я ш к и . У відомий та звичайний спосіб отвір 6 горловини 4 оснащений закупорювальними елементами типу пробки, котрі можуть мати або можуть не мати звичайні клапаноподібні елементи, що дозволяють виливати продукт, який міститься у пляшці, зазвичай, високоякісний лікер, і для запобігання введення іншого - можливої імітації - продукту. Втулкова частина 3 трубчастого тіла 1 оснащена всередині засобами для з'єднання зазначеної частини з горловиною 4 та запобігання відносним аксіальним переміщенням, і ї ї засоби, у показаному прикладі, складаються із кільцевої губи 7, функціональні властивості якої добре відомі фахівцям у даній галузі і котра призначена для зачеплення внизу плеча 7 горловини 4. Крім того, та сама втулкова частина 3 трубчастого тіла 1 також оснащена засобами, котрі здатні запобігати відносним кутовим переміщенням горловини 4 та втулкової частини 3. Ці додаткові засоби, у показаному прикладі, складаються із аксіальних ребер, котрі розташовані через проміжки на внутрішній стінці втулкової частини 3 і входять усередині в зачеплення з відповідними канавками 9, передбаченими на горловині 4. Внутрішня стінка трубчастого тіла 1 може також бути оснащена, як у показаному прикладі, кільцевою кромкою 10, яка виступає радіально всередину, для зачеплення зі складовою закупорювальних елементів пляшки типу пробки. У наведеному прикладі ця кромка 10 входить у зачеплення з плечем 11 звичайного виливного тіла 12 засобів закупорювання. Трубчасте тіло 1 кришки із захистом проти підробки згідно з даним винаходом включає колову послаблюючу лінію, позначену позицією 13. Зазвичай вона складається із множини надрізів 14, котрі відокремлені один від одного безперервними елементами 15. Окрім колової послаблюючої лінії 13, трубчасте тіло 1 має пару аксіальних послаблюючих ліній. Вони згідно з даним винаходом складаються із першого розрізу 16 та другого розрізу 17, котрі зроблені через усю товщину стінки трубчастого тіла, починаючись, обидві, від фланця 2 та простягаючись в аксіальному напрямку вздовж втулкової частини в напрямку колової послаблюючої лінії 13. Точніше, перший розріз 16 тягнеться від області, близької до вільного краю 2а фланця 2, до околу колової лінії 13, залишаючи місткову частину P матеріалу. Згідно з оптимальним варіантом втілення, перший розріз 16 зі своїм кінцем 16а не доходить до колової лінії 13 на 3/10мм. Розріз 17, котрий утворює другу аксіальну послаблюючу лінію, тягнеться від області, близької до вільного краю 2а верхнього фланця 2, до точки на втулковій частині 3, де його кінець 17а розта 91511 6 шований на рівні, вищому, ніж рівень розташування кінця 16а першого розрізу 16, відносно колової послаблюючої лінії 13. В оптимальному варіанті аксіальна відстань L між кінцем 17а другого розрізу 17 та кінцем 16а першого розрізу 16 становить приблизно 6,5мм. В області верхнього фланця 2 розрізи 16 та 17 мають поперечні з'єднувальні елементи, позначені, відповідно, позиціями 16b та 17b. Ці з'єднувальні елементи можуть складатись із частин вільної кромки 2а фланця 2. Розрізи 16 та 17 визначають на втулковій частині 3 в області між верхнім фланцем 2 та коловою послаблюючою лінією 13 першу периметричну ділянку 18, котра має колову протяжність, меншу, ніж протяжність другої ділянки 19. Язичок 20 є одним цілим з фланцем 2 і з'єднаний з останнім на периметричній ділянці 18 меншої протяжності, що розташована між розрізами 16 та 17. Язичок 20, котрий тягнеться радіально в напрямку внутрішньої частини трубчастого тіла 1, утворює елемент для захоплення користувачем, щоб здійснити відривання кришки і вперше досягти отвору пляшки 5. Язичок 20 може мати розмір та форму, що відмінні від зображених на фігурах, і, зокрема, може мати форму кільця. Дія відривання, згідно з даним винаходом, призводить, по-перше, до руйнування елементів 16b та 17b і потім до радіального відокремлення ділянки 18 від закупорювального елемента, що лежить під ним, і нарешті, до руйнування місткової частини Р, якщо вона наявна. У такий спосіб розріз 16, у кінцевому рахунку, діє на колову послаблюючу лінію. Продовження дії відривання за допомогою язичка 20 спричинює руйнування колової лінії 13 з інтегральним відокремленням ділянок 18 та 19 трубчастого тіла 1. Ці ділянки 18, 19 залишаються з'єднаними разом завдяки наявності придатної частини твердої стінки, що відповідає у значній мірі відстані L між кінцями 16а та 17а аксіальних розрізів 16 та 17. Вирізи обмеженої глибини або радіальні прорізи, що позначені позицією 21, зроблені на фланці 2 через попередньо визначені проміжки для полегшення деформування ділянки 19 під час вилучення кришки. Крім того, вони роблять очевидною деформацію даної кришки і в такий спосіб запобігають повторному її поверненню на закупорювальні засоби. Закупорювальні засоби, до яких припасовується кришка із захистом проти підробки згідно з даним винаходом, можуть мати будь-який характер, необхідно лише зробити, за потреби, технічні модифікації, котрі здатен зробити фахівець у даній галузі. 7 91511 8 9 Комп’ютерна верстка А. Крулевський 91511 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
