Спосіб виготовлення кришки для закупорювання скляних консервних банок

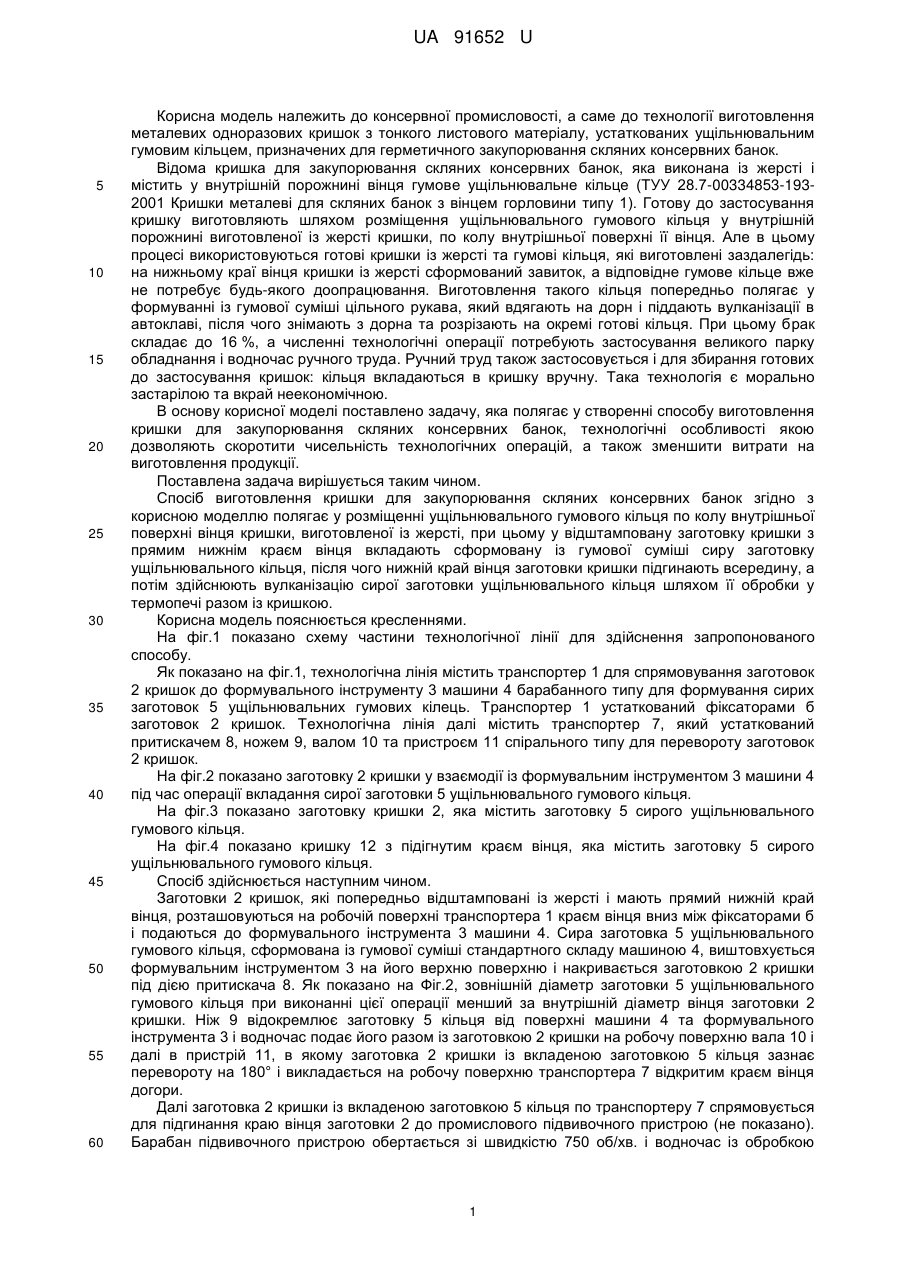

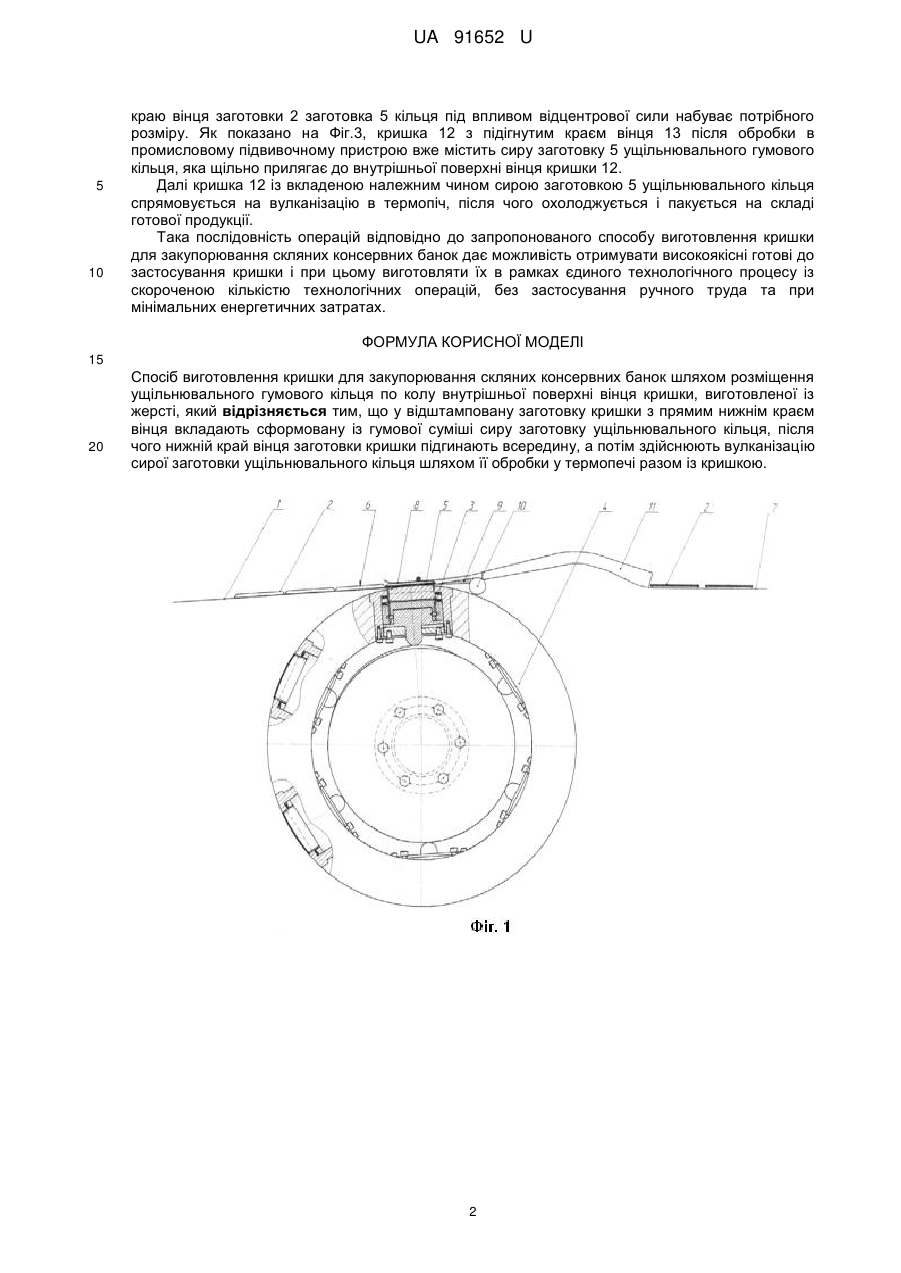

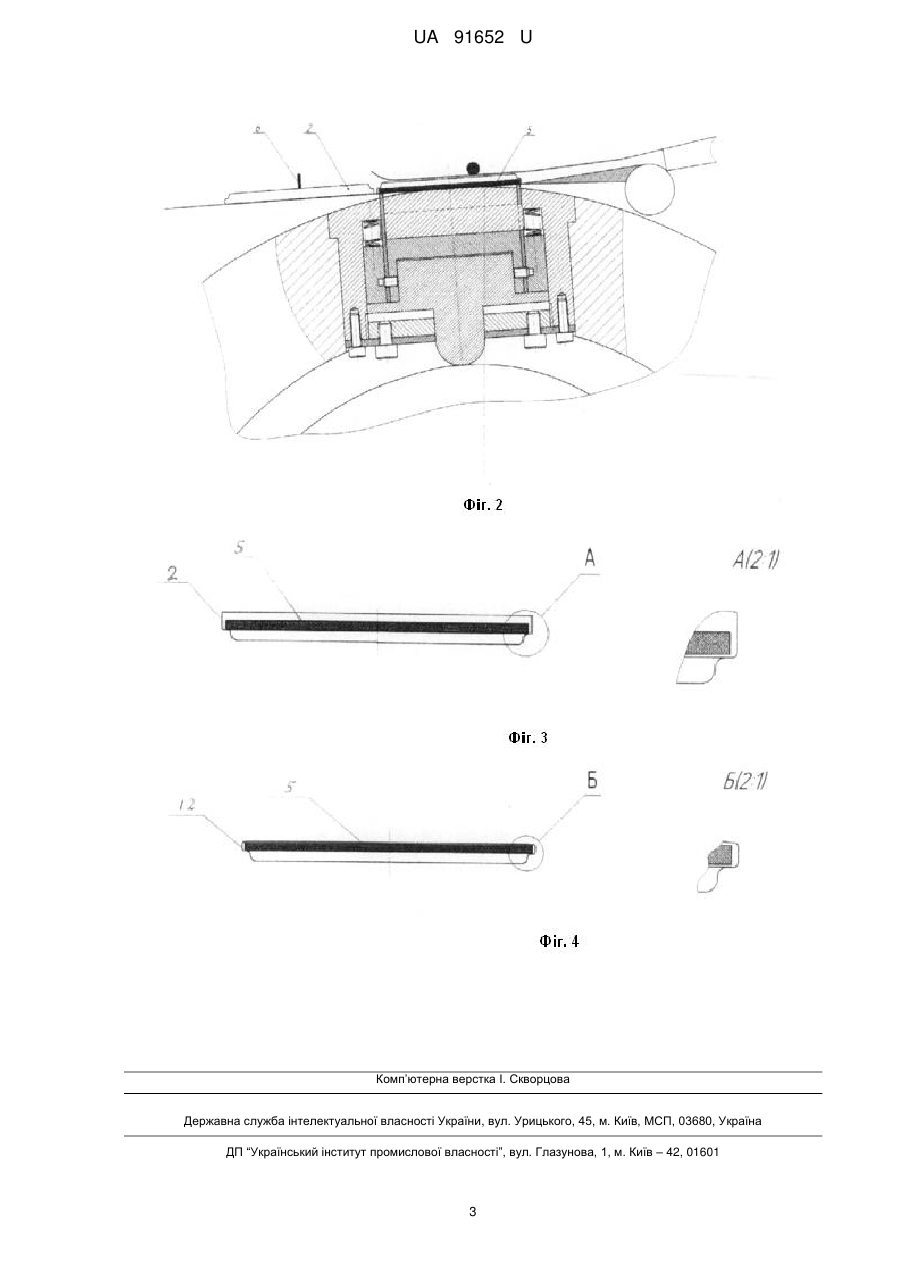

Реферат: Спосіб виготовлення кришки для закупорювання скляних консервних банок шляхом розміщення ущільнювального гумового кільця по колу внутрішньої поверхні вінця кришки, виготовленої із жерсті. У відштамповану заготовку кришки з прямим нижнім краєм вінця вкладають сформовану із гумової суміші сиру заготовку ущільнювального кільця. Після цього нижній край вінця заготовки кришки підгинають всередину, а потім здійснюють вулканізацію сирої заготовки ущільнювального кільця шляхом її обробки у термопечі разом із кришкою. UA 91652 U (54) СПОСІБ ВИГОТОВЛЕННЯ КРИШКИ ДЛЯ ЗАКУПОРЮВАННЯ СКЛЯНИХ КОНСЕРВНИХ БАНОК UA 91652 U UA 91652 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до консервної промисловості, а саме до технології виготовлення металевих одноразових кришок з тонкого листового матеріалу, устаткованих ущільнювальним гумовим кільцем, призначених для герметичного закупорювання скляних консервних банок. Відома кришка для закупорювання скляних консервних банок, яка виконана із жерсті і містить у внутрішній порожнині вінця гумове ущільнювальне кільце (ТУУ 28.7-00334853-1932001 Кришки металеві для скляних банок з вінцем горловини типу 1). Готову до застосування кришку виготовляють шляхом розміщення ущільнювального гумового кільця у внутрішній порожнині виготовленої із жерсті кришки, по колу внутрішньої поверхні її вінця. Але в цьому процесі використовуються готові кришки із жерсті та гумові кільця, які виготовлені заздалегідь: на нижньому краї вінця кришки із жерсті сформований завиток, а відповідне гумове кільце вже не потребує будь-якого доопрацювання. Виготовлення такого кільця попередньо полягає у формуванні із гумової суміші цільного рукава, який вдягають на дорн і піддають вулканізації в автоклаві, після чого знімають з дорна та розрізають на окремі готові кільця. При цьому брак складає до 16 %, а численні технологічні операції потребують застосування великого парку обладнання і водночас ручного труда. Ручний труд також застосовується і для збирання готових до застосування кришок: кільця вкладаються в кришку вручну. Така технологія є морально застарілою та вкрай неекономічною. В основу корисної моделі поставлено задачу, яка полягає у створенні способу виготовлення кришки для закупорювання скляних консервних банок, технологічні особливості якою дозволяють скоротити чисельність технологічних операцій, а також зменшити витрати на виготовлення продукції. Поставлена задача вирішується таким чином. Спосіб виготовлення кришки для закупорювання скляних консервних банок згідно з корисною моделлю полягає у розміщенні ущільнювального гумового кільця по колу внутрішньої поверхні вінця кришки, виготовленої із жерсті, при цьому у відштамповану заготовку кришки з прямим нижнім краєм вінця вкладають сформовану із гумової суміші сиру заготовку ущільнювального кільця, після чого нижній край вінця заготовки кришки підгинають всередину, а потім здійснюють вулканізацію сирої заготовки ущільнювального кільця шляхом її обробки у термопечі разом із кришкою. Корисна модель пояснюється кресленнями. На фіг.1 показано схему частини технологічної лінії для здійснення запропонованого способу. Як показано на фіг.1, технологічна лінія містить транспортер 1 для спрямовування заготовок 2 кришок до формувального інструменту 3 машини 4 барабанного типу для формування сирих заготовок 5 ущільнювальних гумових кілець. Транспортер 1 устаткований фіксаторами б заготовок 2 кришок. Технологічна лінія далі містить транспортер 7, який устаткований притискачем 8, ножем 9, валом 10 та пристроєм 11 спірального типу для перевороту заготовок 2 кришок. На фіг.2 показано заготовку 2 кришки у взаємодії із формувальним інструментом 3 машини 4 під час операції вкладання сирої заготовки 5 ущільнювального гумового кільця. На фіг.3 показано заготовку кришки 2, яка містить заготовку 5 сирого ущільнювального гумового кільця. На фіг.4 показано кришку 12 з підігнутим краєм вінця, яка містить заготовку 5 сирого ущільнювального гумового кільця. Спосіб здійснюється наступним чином. Заготовки 2 кришок, які попередньо відштамповані із жерсті і мають прямий нижній край вінця, розташовуються на робочій поверхні транспортера 1 краєм вінця вниз між фіксаторами б і подаються до формувального інструмента 3 машини 4. Сира заготовка 5 ущільнювального гумового кільця, сформована із гумової суміші стандартного складу машиною 4, виштовхується формувальним інструментом 3 на його верхню поверхню і накривається заготовкою 2 кришки під дією притискача 8. Як показано на Фіг.2, зовнішній діаметр заготовки 5 ущільнювального гумового кільця при виконанні цієї операції менший за внутрішній діаметр вінця заготовки 2 кришки. Ніж 9 відокремлює заготовку 5 кільця від поверхні машини 4 та формувального інструмента 3 і водночас подає його разом із заготовкою 2 кришки на робочу поверхню вала 10 і далі в пристрій 11, в якому заготовка 2 кришки із вкладеною заготовкою 5 кільця зазнає перевороту на 180° і викладається на робочу поверхню транспортера 7 відкритим краєм вінця догори. Далі заготовка 2 кришки із вкладеною заготовкою 5 кільця по транспортеру 7 спрямовується для підгинання краю вінця заготовки 2 до промислового підвивочного пристрою (не показано). Барабан підвивочного пристрою обертається зі швидкістю 750 об/хв. і водночас із обробкою 1 UA 91652 U 5 10 краю вінця заготовки 2 заготовка 5 кільця під впливом відцентрової сили набуває потрібного розміру. Як показано на Фіг.3, кришка 12 з підігнутим краєм вінця 13 після обробки в промисловому підвивочному пристрою вже містить сиру заготовку 5 ущільнювального гумового кільця, яка щільно прилягає до внутрішньої поверхні вінця кришки 12. Далі кришка 12 із вкладеною належним чином сирою заготовкою 5 ущільнювального кільця спрямовується на вулканізацію в термопіч, після чого охолоджується і пакується на складі готової продукції. Така послідовність операцій відповідно до запропонованого способу виготовлення кришки для закупорювання скляних консервних банок дає можливість отримувати високоякісні готові до застосування кришки і при цьому виготовляти їх в рамках єдиного технологічного процесу із скороченою кількістю технологічних операцій, без застосування ручного труда та при мінімальних енергетичних затратах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Спосіб виготовлення кришки для закупорювання скляних консервних банок шляхом розміщення ущільнювального гумового кільця по колу внутрішньої поверхні вінця кришки, виготовленої із жерсті, який відрізняється тим, що у відштамповану заготовку кришки з прямим нижнім краєм вінця вкладають сформовану із гумової суміші сиру заготовку ущільнювального кільця, після чого нижній край вінця заготовки кришки підгинають всередину, а потім здійснюють вулканізацію сирої заготовки ущільнювального кільця шляхом її обробки у термопечі разом із кришкою. 2 UA 91652 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
