Установка для доочистки питної води

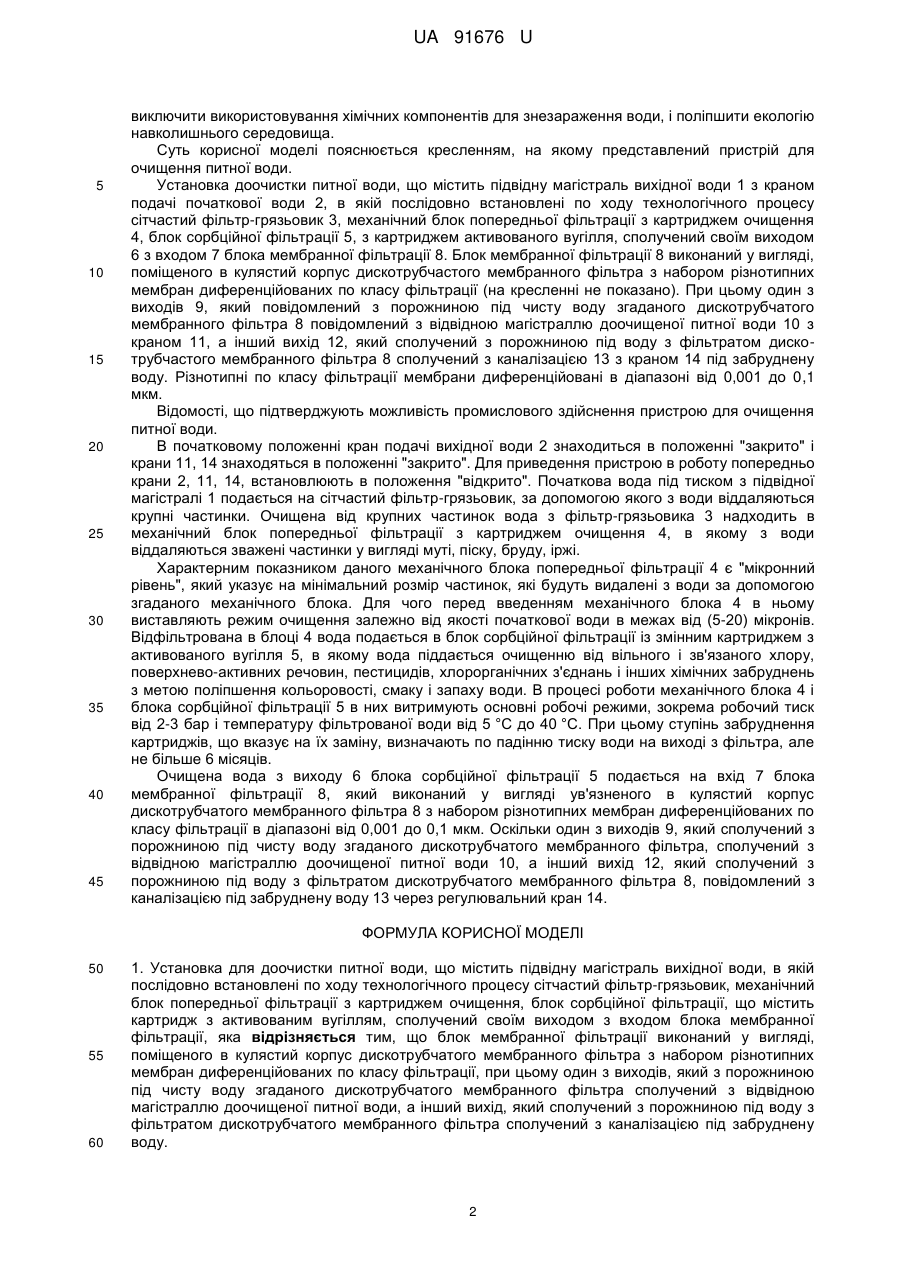

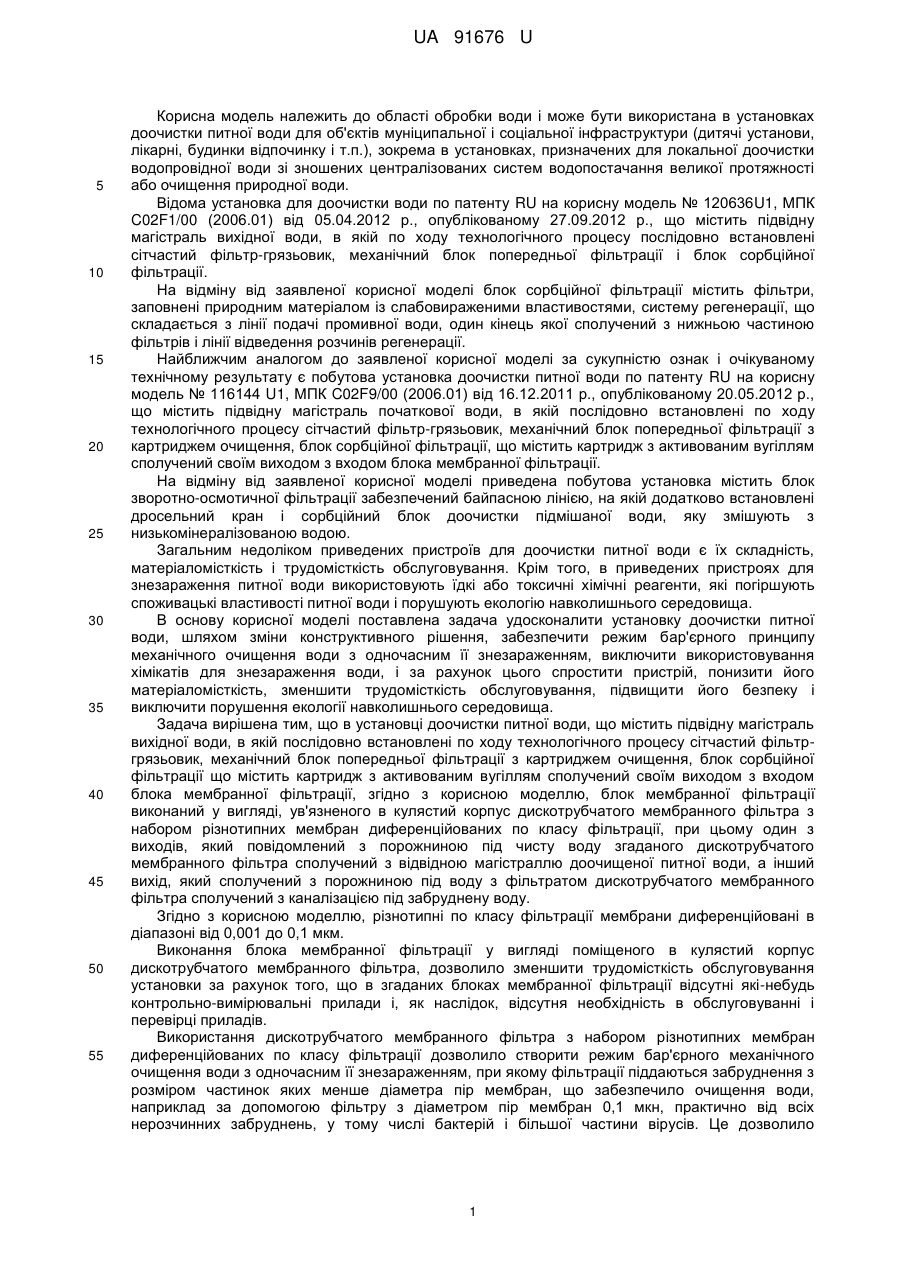

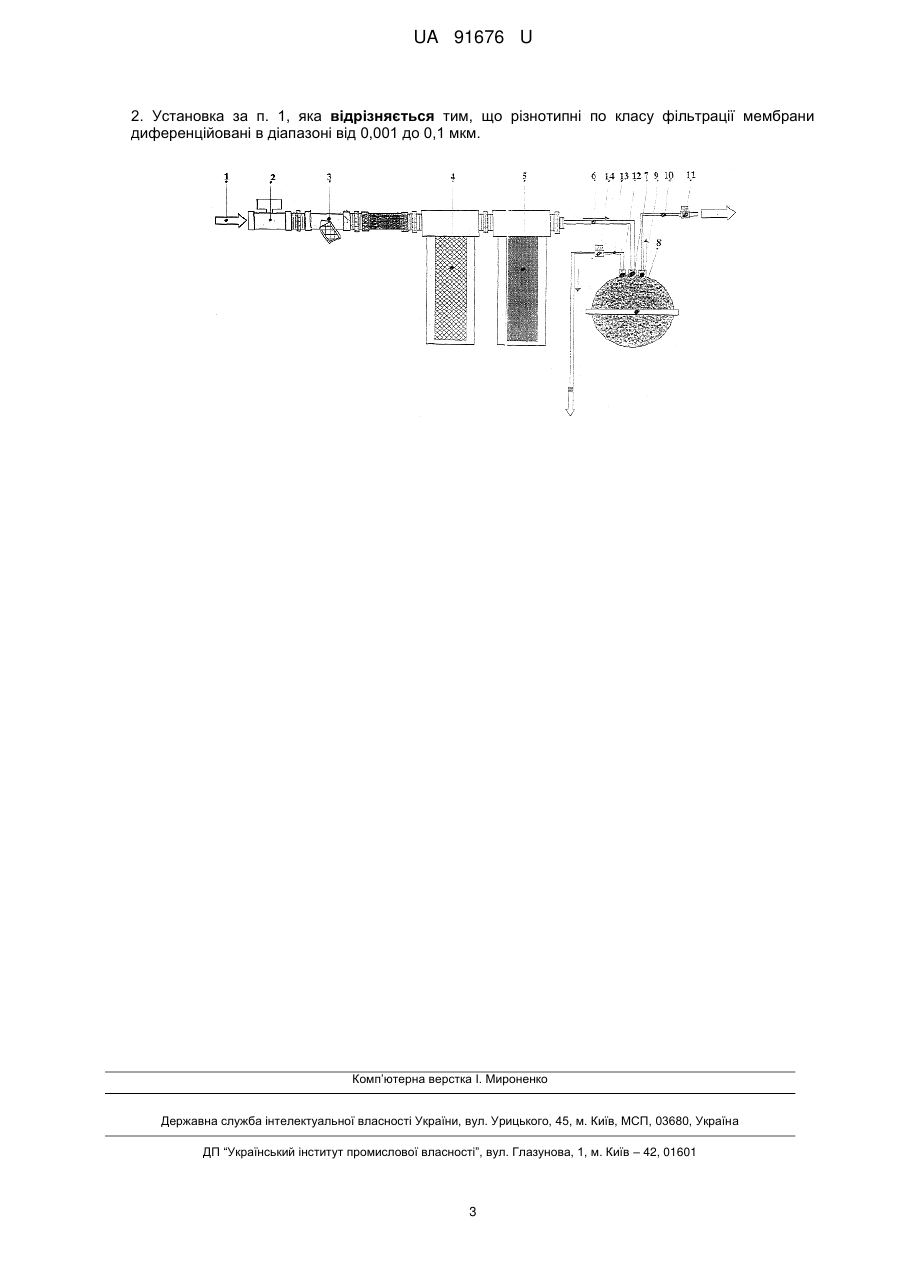

Реферат: Установка для доочистки питної води, що містить підвідну магістраль вихідної води, в якій послідовно встановлені по ходу технологічного процесу сітчастий фільтр-грязьовик, механічний блок попередньої фільтрації з картриджем очищення, блок сорбційної фільтрації, що містить картридж з активованим вугіллям, сполучений своїм виходом з входом блока мембранної фільтрації, причому блок мембранної фільтрації виконаний у вигляді, поміщеного в кулястий корпус дискотрубчатого мембранного фільтра з набором різнотипних мембран диференційованих по класу фільтрації, при цьому один з виходів, який повідомлений з порожниною під чисту воду згаданого дискотрубчатого мембранного фільтра сполучений з відвідною магістраллю доочищеної питної води, а інший вихід, який сполучений з порожниною під воду з фільтратом дискотрубчатого мембранного фільтра сполучений з каналізацією під забруднену воду. UA 91676 U (54) УСТАНОВКА ДЛЯ ДООЧИСТКИ ПИТНОЇ ВОДИ UA 91676 U UA 91676 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області обробки води і може бути використана в установках доочистки питної води для об'єктів муніципальної і соціальної інфраструктури (дитячі установи, лікарні, будинки відпочинку і т.п.), зокрема в установках, призначених для локальної доочистки водопровідної води зі зношених централізованих систем водопостачання великої протяжності або очищення природної води. Відома установка для доочистки води по патенту RU на корисну модель № 120636U1, МПК C02F1/00 (2006.01) від 05.04.2012 р., опублікованому 27.09.2012 р., що містить підвідну магістраль вихідної води, в якій по ходу технологічного процесу послідовно встановлені сітчастий фільтр-грязьовик, механічний блок попередньої фільтрації і блок сорбційної фільтрації. На відміну від заявленої корисної моделі блок сорбційної фільтрації містить фільтри, заповнені природним матеріалом із слабовираженими властивостями, систему регенерації, що складається з лінії подачі промивної води, один кінець якої сполучений з нижньою частиною фільтрів і лінії відведення розчинів регенерації. Найближчим аналогом до заявленої корисної моделі за сукупністю ознак і очікуваному технічному результату є побутова установка доочистки питної води по патенту RU на корисну модель № 116144 U1, МПК C02F9/00 (2006.01) від 16.12.2011 р., опублікованому 20.05.2012 р., що містить підвідну магістраль початкової води, в якій послідовно встановлені по ходу технологічного процесу сітчастий фільтр-грязьовик, механічний блок попередньої фільтрації з картриджем очищення, блок сорбційної фільтрації, що містить картридж з активованим вугіллям сполучений своїм виходом з входом блока мембранної фільтрації. На відміну від заявленої корисної моделі приведена побутова установка містить блок зворотно-осмотичної фільтрації забезпечений байпасною лінією, на якій додатково встановлені дросельний кран і сорбційний блок доочистки підмішаної води, яку змішують з низькомінералізованою водою. Загальним недоліком приведених пристроїв для доочистки питної води є їх складність, матеріаломісткість і трудомісткість обслуговування. Крім того, в приведених пристроях для знезараження питної води використовують їдкі або токсичні хімічні реагенти, які погіршують споживацькі властивості питної води і порушують екологію навколишнього середовища. В основу корисної моделі поставлена задача удосконалити установку доочистки питної води, шляхом зміни конструктивного рішення, забезпечити режим бар'єрного принципу механічного очищення води з одночасним її знезараженням, виключити використовування хімікатів для знезараження води, і за рахунок цього спростити пристрій, понизити його матеріаломісткість, зменшити трудомісткість обслуговування, підвищити його безпеку і виключити порушення екології навколишнього середовища. Задача вирішена тим, що в установці доочистки питної води, що містить підвідну магістраль вихідної води, в якій послідовно встановлені по ходу технологічного процесу сітчастий фільтргрязьовик, механічний блок попередньої фільтрації з картриджем очищення, блок сорбційної фільтрації що містить картридж з активованим вугіллям сполучений своїм виходом з входом блока мембранної фільтрації, згідно з корисною моделлю, блок мембранної фільтрації виконаний у вигляді, ув'язненого в кулястий корпус дискотрубчатого мембранного фільтра з набором різнотипних мембран диференційованих по класу фільтрації, при цьому один з виходів, який повідомлений з порожниною під чисту воду згаданого дискотрубчатого мембранного фільтра сполучений з відвідною магістраллю доочищеної питної води, а інший вихід, який сполучений з порожниною під воду з фільтратом дискотрубчатого мембранного фільтра сполучений з каналізацією під забруднену воду. Згідно з корисною моделлю, різнотипні по класу фільтрації мембрани диференційовані в діапазоні від 0,001 до 0,1 мкм. Виконання блока мембранної фільтрації у вигляді поміщеного в кулястий корпус дискотрубчатого мембранного фільтра, дозволило зменшити трудомісткість обслуговування установки за рахунок того, що в згаданих блоках мембранної фільтрації відсутні які-небудь контрольно-вимірювальні прилади і, як наслідок, відсутня необхідність в обслуговуванні і перевірці приладів. Використання дискотрубчатого мембранного фільтра з набором різнотипних мембран диференційованих по класу фільтрації дозволило створити режим бар'єрного механічного очищення води з одночасним її знезараженням, при якому фільтрації піддаються забруднення з розміром частинок яких менше діаметра пір мембран, що забезпечило очищення води, наприклад за допомогою фільтру з діаметром пір мембран 0,1 мкн, практично від всіх нерозчинних забруднень, у тому числі бактерій і більшої частини вірусів. Це дозволило 1 UA 91676 U 5 10 15 20 25 30 35 40 45 виключити використовування хімічних компонентів для знезараження води, і поліпшити екологію навколишнього середовища. Суть корисної моделі пояснюється кресленням, на якому представлений пристрій для очищення питної води. Установка доочистки питної води, що містить підвідну магістраль вихідної води 1 з краном подачі початкової води 2, в якій послідовно встановлені по ходу технологічного процесу сітчастий фільтр-грязьовик 3, механічний блок попередньої фільтрації з картриджем очищення 4, блок сорбційної фільтрації 5, з картриджем активованого вугілля, сполучений своїм виходом 6 з входом 7 блока мембранної фільтрації 8. Блок мембранної фільтрації 8 виконаний у вигляді, поміщеного в кулястий корпус дискотрубчастого мембранного фільтра з набором різнотипних мембран диференційованих по класу фільтрації (на кресленні не показано). При цьому один з виходів 9, який повідомлений з порожниною під чисту воду згаданого дискотрубчатого мембранного фільтра 8 повідомлений з відвідною магістраллю доочищеної питної води 10 з краном 11, а інший вихід 12, який сполучений з порожниною під воду з фільтратом дискотрубчастого мембранного фільтра 8 сполучений з каналізацією 13 з краном 14 під забруднену воду. Різнотипні по класу фільтрації мембрани диференційовані в діапазоні від 0,001 до 0,1 мкм. Відомості, що підтверджують можливість промислового здійснення пристрою для очищення питної води. В початковому положенні кран подачі вихідної води 2 знаходиться в положенні "закрито" і крани 11, 14 знаходяться в положенні "закрито". Для приведення пристрою в роботу попередньо крани 2, 11, 14, встановлюють в положення "відкрито". Початкова вода під тиском з підвідної магістралі 1 подається на сітчастий фільтр-грязьовик, за допомогою якого з води віддаляються крупні частинки. Очищена від крупних частинок вода з фільтр-грязьовика 3 надходить в механічний блок попередньої фільтрації з картриджем очищення 4, в якому з води віддаляються зважені частинки у вигляді муті, піску, бруду, іржі. Характерним показником даного механічного блока попередньої фільтрації 4 є "мікронний рівень", який указує на мінімальний розмір частинок, які будуть видалені з води за допомогою згаданого механічного блока. Для чого перед введенням механічного блока 4 в ньому виставляють режим очищення залежно від якості початкової води в межах від (5-20) мікронів. Відфільтрована в блоці 4 вода подається в блок сорбційної фільтрації із змінним картриджем з активованого вугілля 5, в якому вода піддається очищенню від вільного і зв'язаного хлору, поверхнево-активних речовин, пестицидів, хлорорганічних з'єднань і інших хімічних забруднень з метою поліпшення кольоровості, смаку і запаху води. В процесі роботи механічного блока 4 і блока сорбційної фільтрації 5 в них витримують основні робочі режими, зокрема робочий тиск від 2-3 бар і температуру фільтрованої води від 5 °C до 40 °C. При цьому ступінь забруднення картриджів, що вказує на їх заміну, визначають по падінню тиску води на виході з фільтра, але не більше 6 місяців. Очищена вода з виходу 6 блока сорбційної фільтрації 5 подається на вхід 7 блока мембранної фільтрації 8, який виконаний у вигляді ув'язненого в кулястий корпус дискотрубчатого мембранного фільтра 8 з набором різнотипних мембран диференційованих по класу фільтрації в діапазоні від 0,001 до 0,1 мкм. Оскільки один з виходів 9, який сполучений з порожниною під чисту воду згаданого дискотрубчатого мембранного фільтра, сполучений з відвідною магістраллю доочищеної питної води 10, а інший вихід 12, який сполучений з порожниною під воду з фільтратом дискотрубчатого мембранного фільтра 8, повідомлений з каналізацією під забруднену воду 13 через регулювальний кран 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Установка для доочистки питної води, що містить підвідну магістраль вихідної води, в якій послідовно встановлені по ходу технологічного процесу сітчастий фільтр-грязьовик, механічний блок попередньої фільтрації з картриджем очищення, блок сорбційної фільтрації, що містить картридж з активованим вугіллям, сполучений своїм виходом з входом блока мембранної фільтрації, яка відрізняється тим, що блок мембранної фільтрації виконаний у вигляді, поміщеного в кулястий корпус дискотрубчатого мембранного фільтра з набором різнотипних мембран диференційованих по класу фільтрації, при цьому один з виходів, який з порожниною під чисту воду згаданого дискотрубчатого мембранного фільтра сполучений з відвідною магістраллю доочищеної питної води, а інший вихід, який сполучений з порожниною під воду з фільтратом дискотрубчатого мембранного фільтра сполучений з каналізацією під забруднену воду. 2 UA 91676 U 2. Установка за п. 1, яка відрізняється тим, що різнотипні по класу фільтрації мембрани диференційовані в діапазоні від 0,001 до 0,1 мкм. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
