Багатокомпонентний дозатор твердих сипких і рідких матеріалів

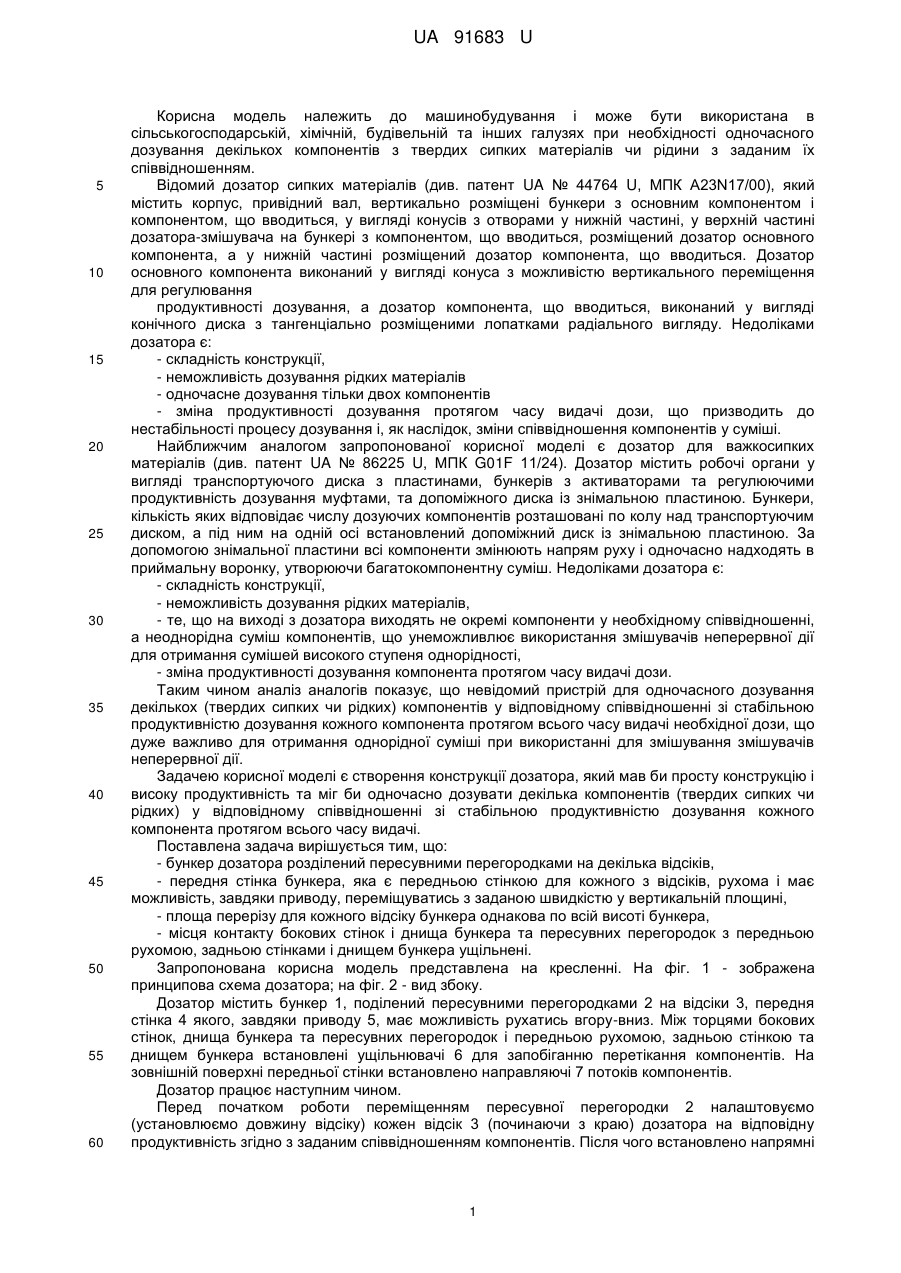

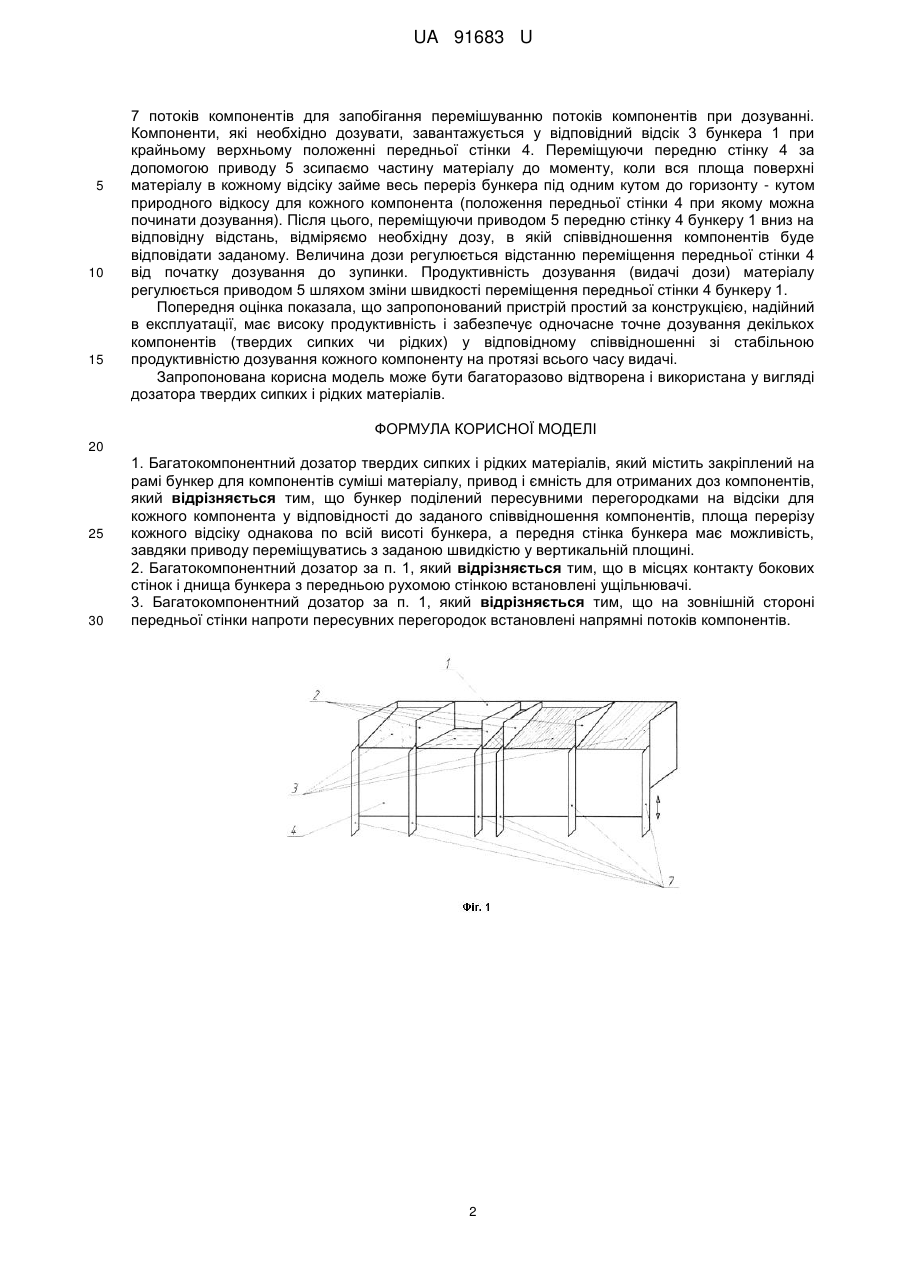

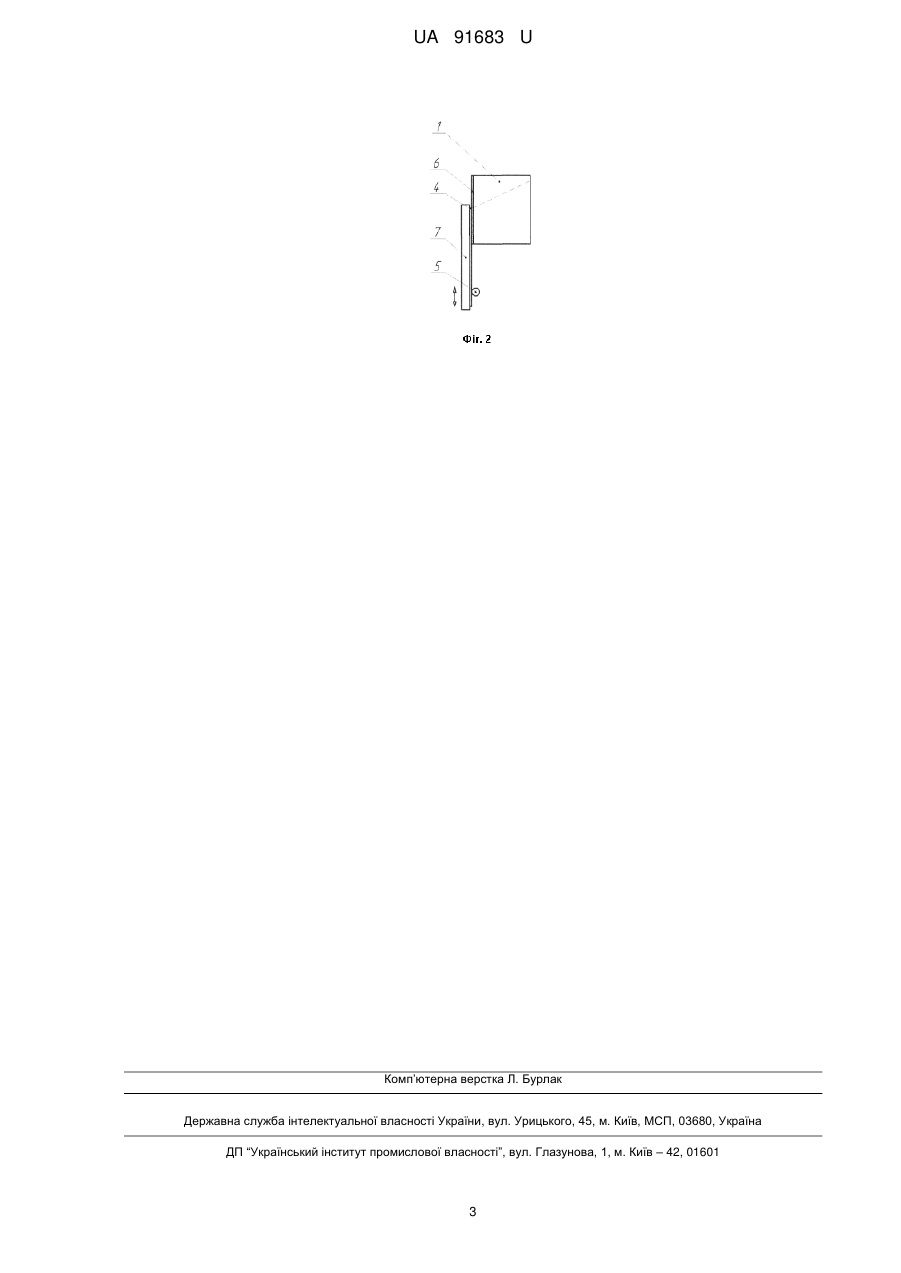

Реферат: UA 91683 U UA 91683 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і може бути використана в сільськогосподарській, хімічній, будівельній та інших галузях при необхідності одночасного дозування декількох компонентів з твердих сипких матеріалів чи рідини з заданим їх співвідношенням. Відомий дозатор сипких матеріалів (див. патент UA № 44764 U, МПК А23N17/00), який містить корпус, привідний вал, вертикально розміщені бункери з основним компонентом і компонентом, що вводиться, у вигляді конусів з отворами у нижній частині, у верхній частині дозатора-змішувача на бункері з компонентом, що вводиться, розміщений дозатор основного компонента, а у нижній частині розміщений дозатор компонента, що вводиться. Дозатор основного компонента виконаний у вигляді конуса з можливістю вертикального переміщення для регулювання продуктивності дозування, а дозатор компонента, що вводиться, виконаний у вигляді конічного диска з тангенціально розміщеними лопатками радіального вигляду. Недоліками дозатора є: - складність конструкції, - неможливість дозування рідких матеріалів - одночасне дозування тільки двох компонентів - зміна продуктивності дозування протягом часу видачі дози, що призводить до нестабільності процесу дозування і, як наслідок, зміни співвідношення компонентів у суміші. Найближчим аналогом запропонованої корисної моделі є дозатор для важкосипких матеріалів (див. патент UA № 86225 U, МПК G01F 11/24). Дозатор містить робочі органи у вигляді транспортуючого диска з пластинами, бункерів з активаторами та регулюючими продуктивність дозування муфтами, та допоміжного диска із знімальною пластиною. Бункери, кількість яких відповідає числу дозуючих компонентів розташовані по колу над транспортуючим диском, а під ним на одній осі встановлений допоміжний диск із знімальною пластиною. За допомогою знімальної пластини всі компоненти змінюють напрям руху і одночасно надходять в приймальну воронку, утворюючи багатокомпонентну суміш. Недоліками дозатора є: - складність конструкції, - неможливість дозування рідких матеріалів, - те, що на виході з дозатора виходять не окремі компоненти у необхідному співвідношенні, а неоднорідна суміш компонентів, що унеможливлює використання змішувачів неперервної дії для отримання сумішей високого ступеня однорідності, - зміна продуктивності дозування компонента протягом часу видачі дози. Таким чином аналіз аналогів показує, що невідомий пристрій для одночасного дозування декількох (твердих сипких чи рідких) компонентів у відповідному співвідношенні зі стабільною продуктивністю дозування кожного компонента протягом всього часу видачі необхідної дози, що дуже важливо для отримання однорідної суміші при використанні для змішування змішувачів неперервної дії. Задачею корисної моделі є створення конструкції дозатора, який мав би просту конструкцію і високу продуктивність та міг би одночасно дозувати декілька компонентів (твердих сипких чи рідких) у відповідному співвідношенні зі стабільною продуктивністю дозування кожного компонента протягом всього часу видачі. Поставлена задача вирішується тим, що: - бункер дозатора розділений пересувними перегородками на декілька відсіків, - передня стінка бункера, яка є передньою стінкою для кожного з відсіків, рухома і має можливість, завдяки приводу, переміщуватись з заданою швидкістю у вертикальній площині, - площа перерізу для кожного відсіку бункера однакова по всій висоті бункера, - місця контакту бокових стінок і днища бункера та пересувних перегородок з передньою рухомою, задньою стінками і днищем бункера ущільнені. Запропонована корисна модель представлена на кресленні. На фіг. 1 - зображена принципова схема дозатора; на фіг. 2 - вид збоку. Дозатор містить бункер 1, поділений пересувними перегородками 2 на відсіки 3, передня стінка 4 якого, завдяки приводу 5, має можливість рухатись вгору-вниз. Між торцями бокових стінок, днища бункера та пересувних перегородок і передньою рухомою, задньою стінкою та днищем бункера встановлені ущільнювачі 6 для запобіганню перетікання компонентів. На зовнішній поверхні передньої стінки встановлено направляючі 7 потоків компонентів. Дозатор працює наступним чином. Перед початком роботи переміщенням пересувної перегородки 2 налаштовуємо (установлюємо довжину відсіку) кожен відсік 3 (починаючи з краю) дозатора на відповідну продуктивність згідно з заданим співвідношенням компонентів. Після чого встановлено напрямні 1 UA 91683 U 5 10 15 7 потоків компонентів для запобігання перемішуванню потоків компонентів при дозуванні. Компоненти, які необхідно дозувати, завантажується у відповідний відсік 3 бункера 1 при крайньому верхньому положенні передньої стінки 4. Переміщуючи передню стінку 4 за допомогою приводу 5 зсипаємо частину матеріалу до моменту, коли вся площа поверхні матеріалу в кожному відсіку займе весь переріз бункера під одним кутом до горизонту - кутом природного відкосу для кожного компонента (положення передньої стінки 4 при якому можна починати дозування). Після цього, переміщуючи приводом 5 передню стінку 4 бункеру 1 вниз на відповідну відстань, відміряємо необхідну дозу, в якій співвідношення компонентів буде відповідати заданому. Величина дози регулюється відстанню переміщення передньої стінки 4 від початку дозування до зупинки. Продуктивність дозування (видачі дози) матеріалу регулюється приводом 5 шляхом зміни швидкості переміщення передньої стінки 4 бункеру 1. Попередня оцінка показала, що запропонований пристрій простий за конструкцією, надійний в експлуатації, має високу продуктивність і забезпечує одночасне точне дозування декількох компонентів (твердих сипких чи рідких) у відповідному співвідношенні зі стабільною продуктивністю дозування кожного компоненту на протязі всього часу видачі. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді дозатора твердих сипких і рідких матеріалів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Багатокомпонентний дозатор твердих сипких і рідких матеріалів, який містить закріплений на рамі бункер для компонентів суміші матеріалу, привод і ємність для отриманих доз компонентів, який відрізняється тим, що бункер поділений пересувними перегородками на відсіки для кожного компонента у відповідності до заданого співвідношення компонентів, площа перерізу кожного відсіку однакова по всій висоті бункера, а передня стінка бункера має можливість, завдяки приводу переміщуватись з заданою швидкістю у вертикальній площині. 2. Багатокомпонентний дозатор за п. 1, який відрізняється тим, що в місцях контакту бокових стінок і днища бункера з передньою рухомою стінкою встановлені ущільнювачі. 3. Багатокомпонентний дозатор за п. 1, який відрізняється тим, що на зовнішній стороні передньої стінки напроти пересувних перегородок встановлені напрямні потоків компонентів. 2 UA 91683 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
