Виливши водопровідного крана або змішувача із запобіганням від відламування

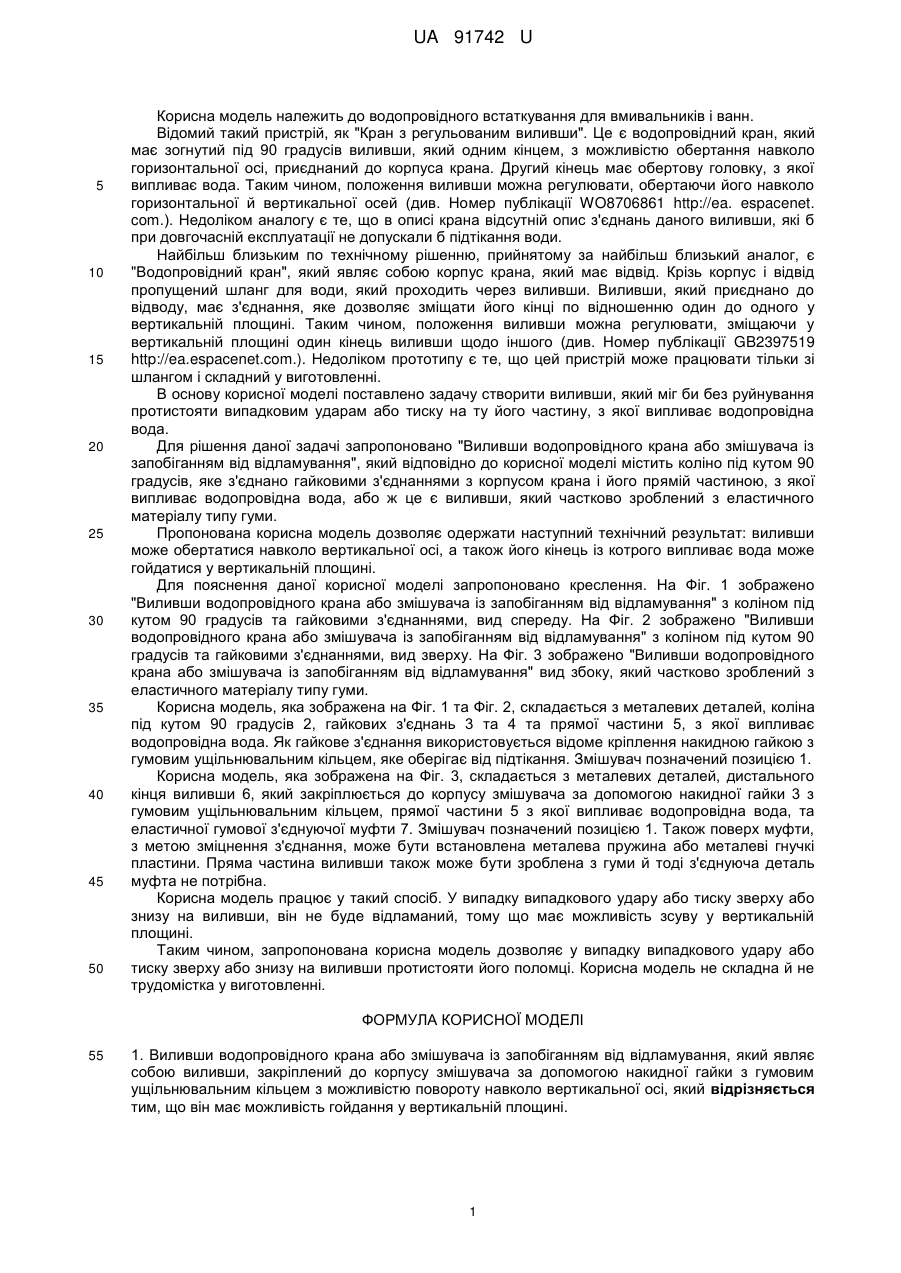

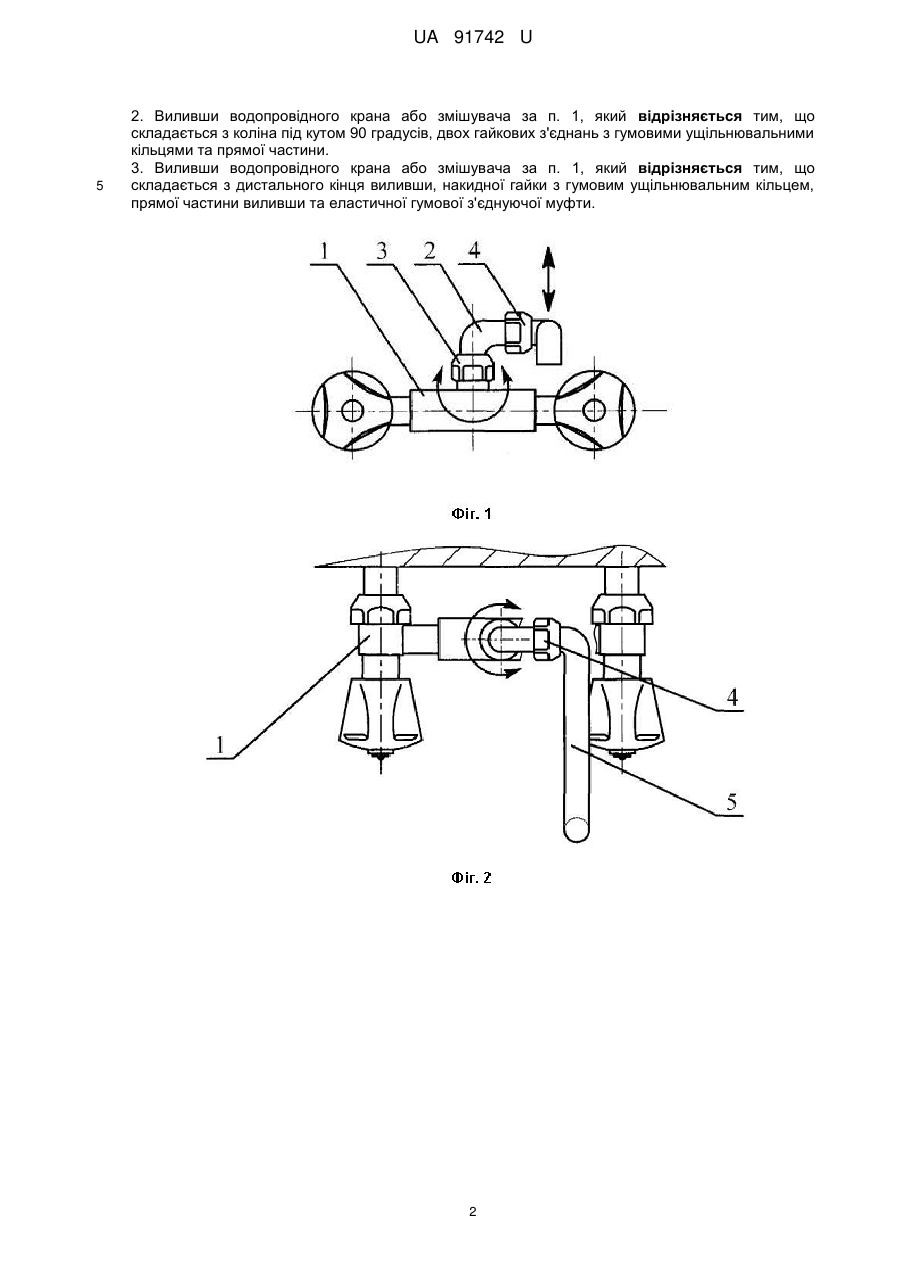

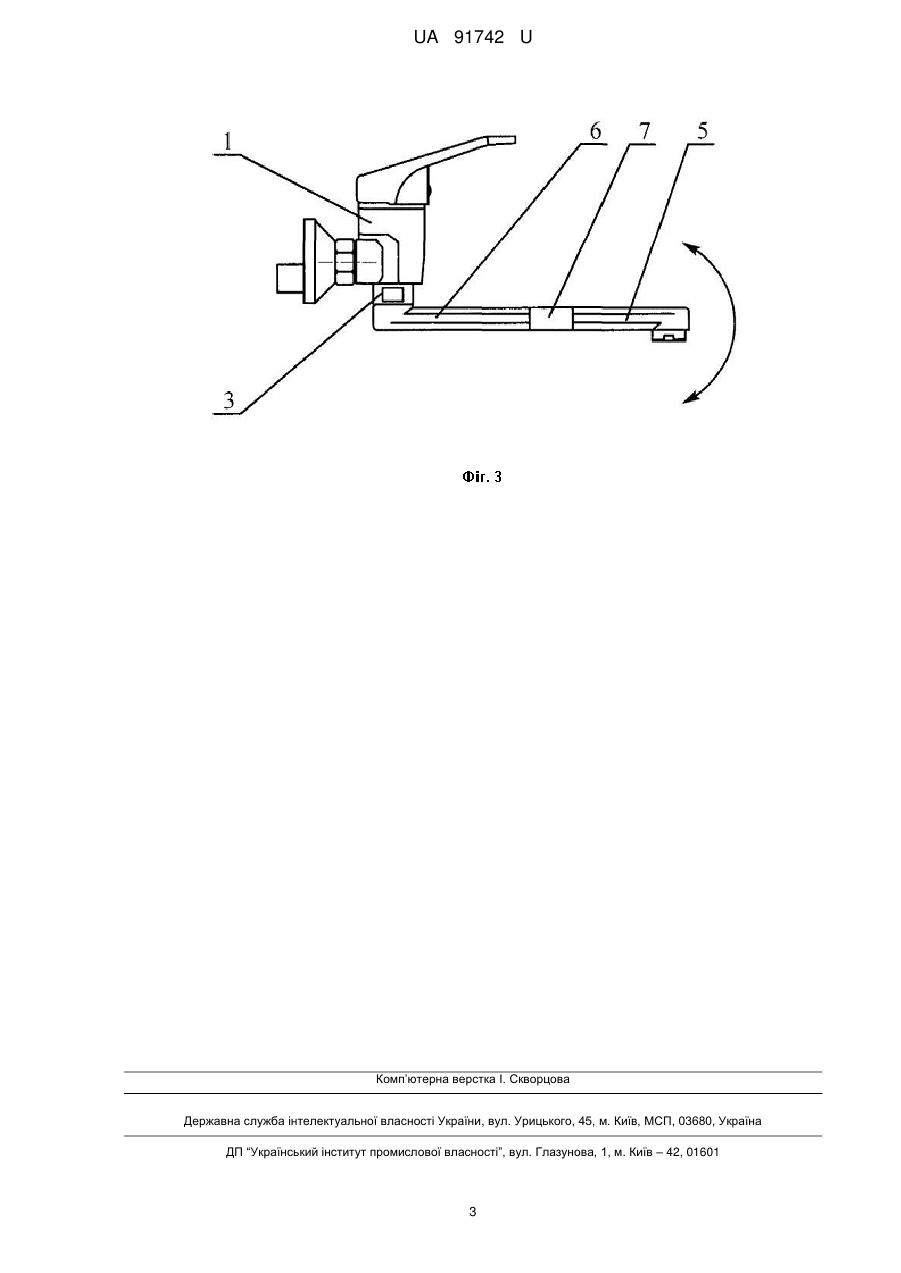

Реферат: UA 91742 U UA 91742 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до водопровідного встаткування для вмивальників і ванн. Відомий такий пристрій, як "Кран з регульованим виливши". Це є водопровідний кран, який має зогнутий під 90 градусів виливши, який одним кінцем, з можливістю обертання навколо горизонтальної осі, приєднаний до корпуса крана. Другий кінець має обертову головку, з якої випливає вода. Таким чином, положення виливши можна регулювати, обертаючи його навколо горизонтальної й вертикальної осей (див. Номер публікації WO8706861 http://ea. espacenet. com.). Недоліком аналогу є те, що в описі крана відсутній опис з'єднань даного виливши, які б при довгочасній експлуатації не допускали б підтікання води. Найбільш близьким по технічному рішенню, прийнятому за найбільш близький аналог, є "Водопровідний кран", який являє собою корпус крана, який має відвід. Крізь корпус і відвід пропущений шланг для води, який проходить через виливши. Виливши, який приєднано до відводу, має з'єднання, яке дозволяє зміщати його кінці по відношенню один до одного у вертикальній площині. Таким чином, положення виливши можна регулювати, зміщаючи у вертикальній площині один кінець виливши щодо іншого (див. Номер публікації GB2397519 http://ea.espacenet.com.). Недоліком прототипу є те, що цей пристрій може працювати тільки зі шлангом і складний у виготовленні. В основу корисної моделі поставлено задачу створити виливши, який міг би без руйнування протистояти випадковим ударам або тиску на ту його частину, з якої випливає водопровідна вода. Для рішення даної задачі запропоновано "Виливши водопровідного крана або змішувача із запобіганням від відламування", який відповідно до корисної моделі містить коліно під кутом 90 градусів, яке з'єднано гайковими з'єднаннями з корпусом крана і його прямій частиною, з якої випливає водопровідна вода, або ж це є виливши, який частково зроблений з еластичного матеріалу типу гуми. Пропонована корисна модель дозволяє одержати наступний технічний результат: виливши може обертатися навколо вертикальної осі, а також його кінець із котрого випливає вода може гойдатися у вертикальній площині. Для пояснення даної корисної моделі запропоновано креслення. На Фіг. 1 зображено "Виливши водопровідного крана або змішувача із запобіганням від відламування" з коліном під кутом 90 градусів та гайковими з'єднаннями, вид спереду. На Фіг. 2 зображено "Виливши водопровідного крана або змішувача із запобіганням від відламування" з коліном під кутом 90 градусів та гайковими з'єднаннями, вид зверху. На Фіг. 3 зображено "Виливши водопровідного крана або змішувача із запобіганням від відламування" вид збоку, який частково зроблений з еластичного матеріалу типу гуми. Корисна модель, яка зображена на Фіг. 1 та Фіг. 2, складається з металевих деталей, коліна під кутом 90 градусів 2, гайкових з'єднань 3 та 4 та прямої частини 5, з якої випливає водопровідна вода. Як гайкове з'єднання використовується відоме кріплення накидною гайкою з гумовим ущільнювальним кільцем, яке оберігає від підтікання. Змішувач позначений позицією 1. Корисна модель, яка зображена на Фіг. 3, складається з металевих деталей, дистального кінця виливши 6, який закріплюється до корпусу змішувача за допомогою накидної гайки 3 з гумовим ущільнювальним кільцем, прямої частини 5 з якої випливає водопровідна вода, та еластичної гумової з'єднуючої муфти 7. Змішувач позначений позицією 1. Також поверх муфти, з метою зміцнення з'єднання, може бути встановлена металева пружина або металеві гнучкі пластини. Пряма частина виливши також може бути зроблена з гуми й тоді з'єднуюча деталь муфта не потрібна. Корисна модель працює у такий спосіб. У випадку випадкового удару або тиску зверху або знизу на виливши, він не буде відламаний, тому що має можливість зсуву у вертикальній площині. Таким чином, запропонована корисна модель дозволяє у випадку випадкового удару або тиску зверху або знизу на виливши протистояти його поломці. Корисна модель не складна й не трудомістка у виготовленні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Виливши водопровідного крана або змішувача із запобіганням від відламування, який являє собою виливши, закріплений до корпусу змішувача за допомогою накидної гайки з гумовим ущільнювальним кільцем з можливістю повороту навколо вертикальної осі, який відрізняється тим, що він має можливість гойдання у вертикальній площині. 1 UA 91742 U 5 2. Виливши водопровідного крана або змішувача за п. 1, який відрізняється тим, що складається з коліна під кутом 90 градусів, двох гайкових з'єднань з гумовими ущільнювальними кільцями та прямої частини. 3. Виливши водопровідного крана або змішувача за п. 1, який відрізняється тим, що складається з дистального кінця виливши, накидної гайки з гумовим ущільнювальним кільцем, прямої частини виливши та еластичної гумової з'єднуючої муфти. 2 UA 91742 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
