Вузол ручки змішувача водопровідного крана

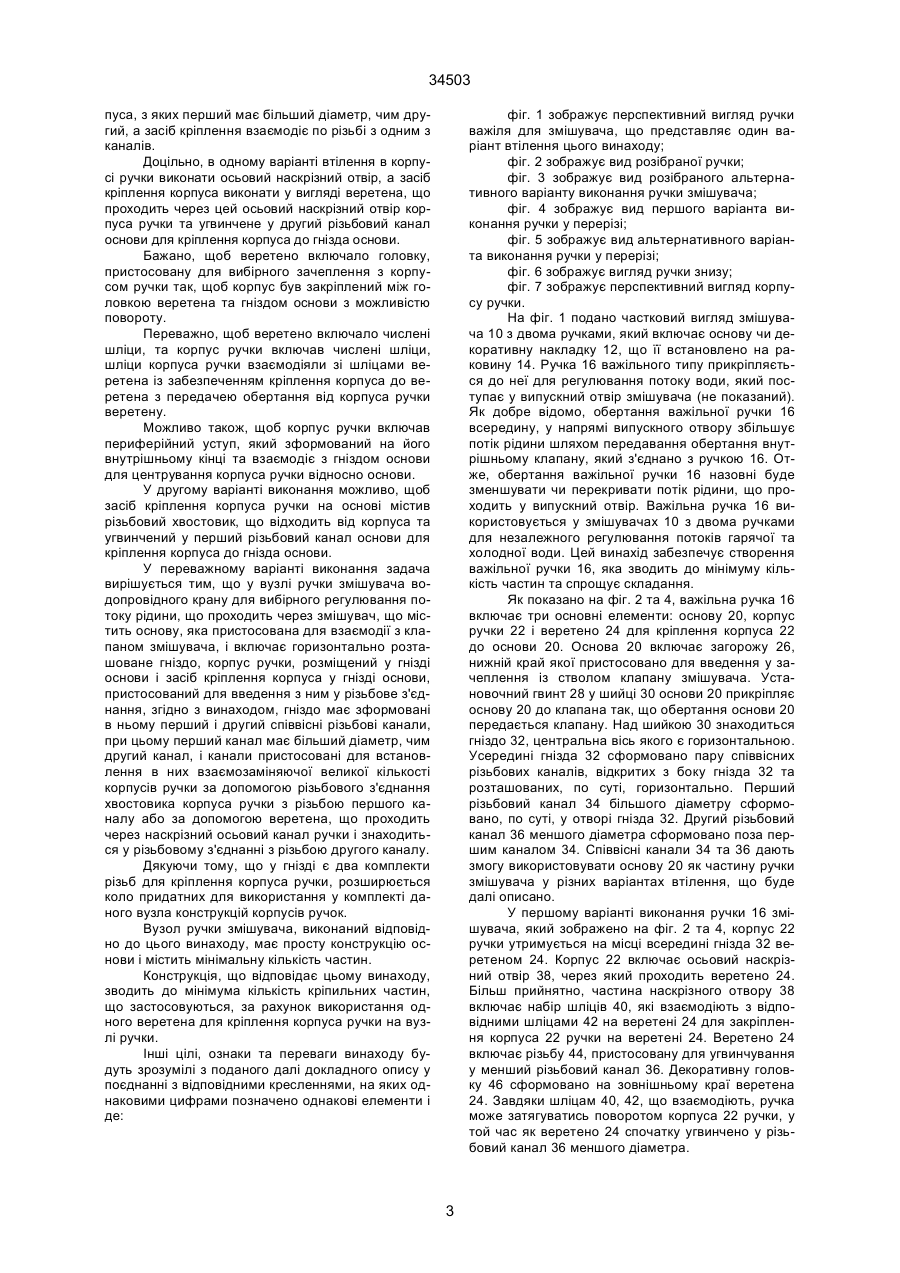

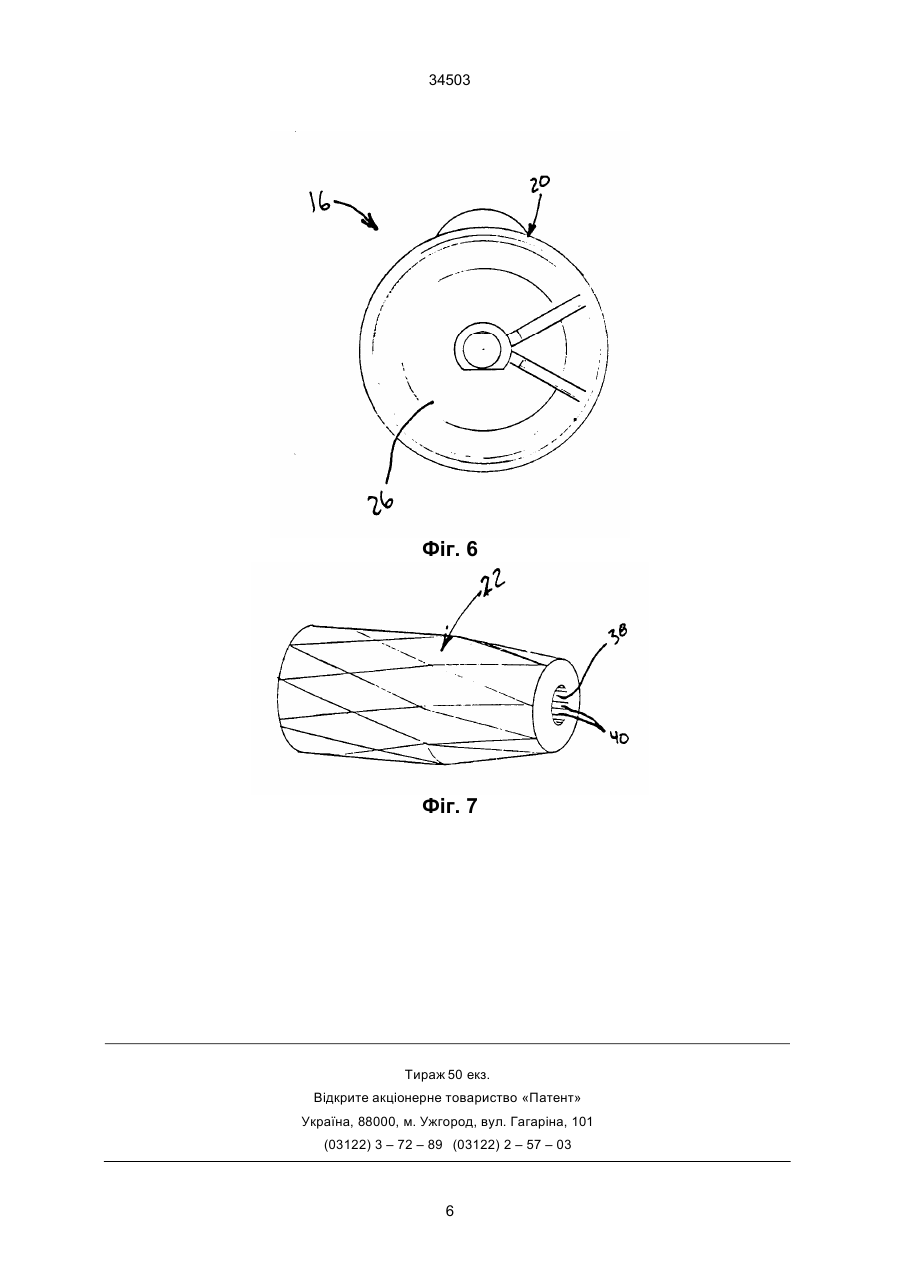

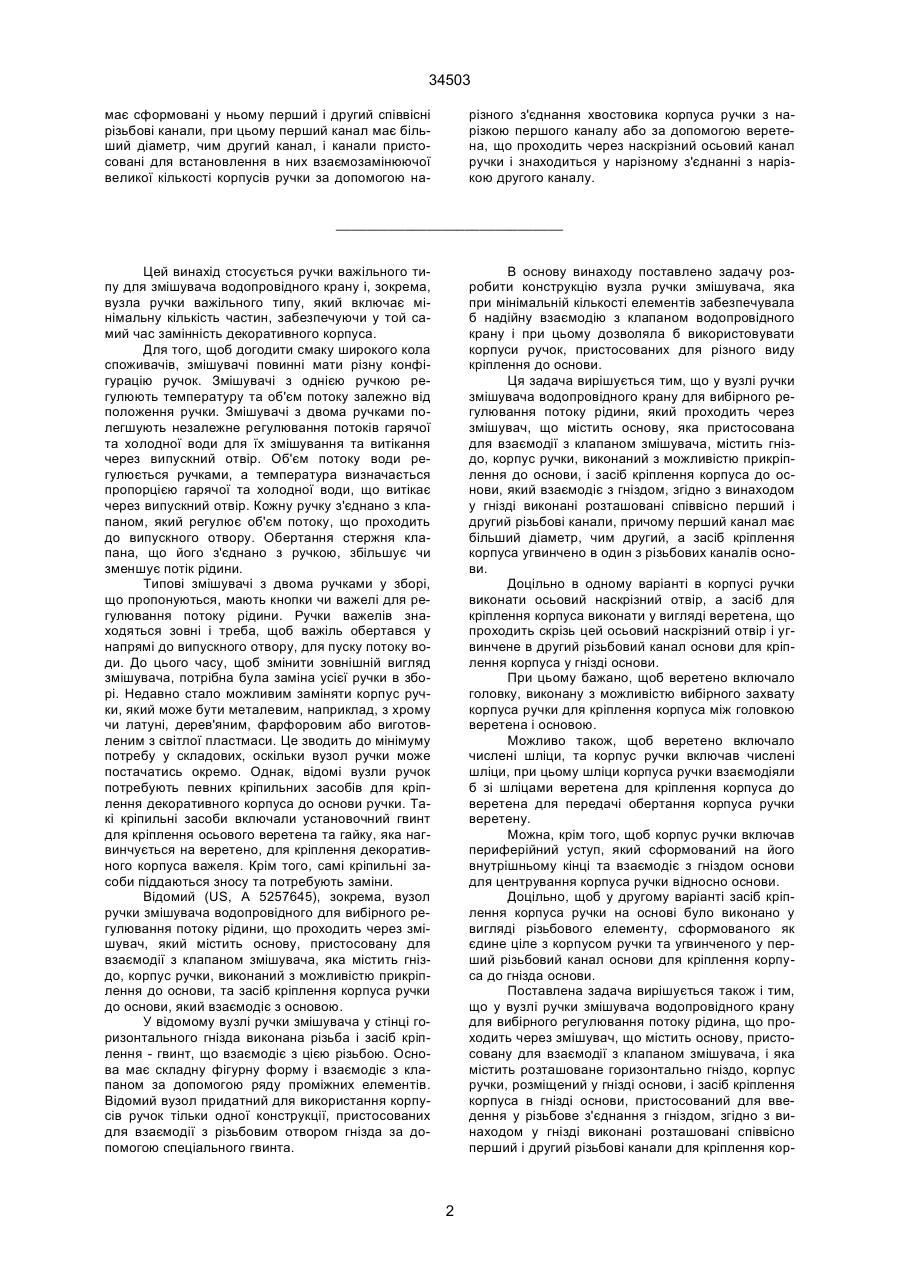

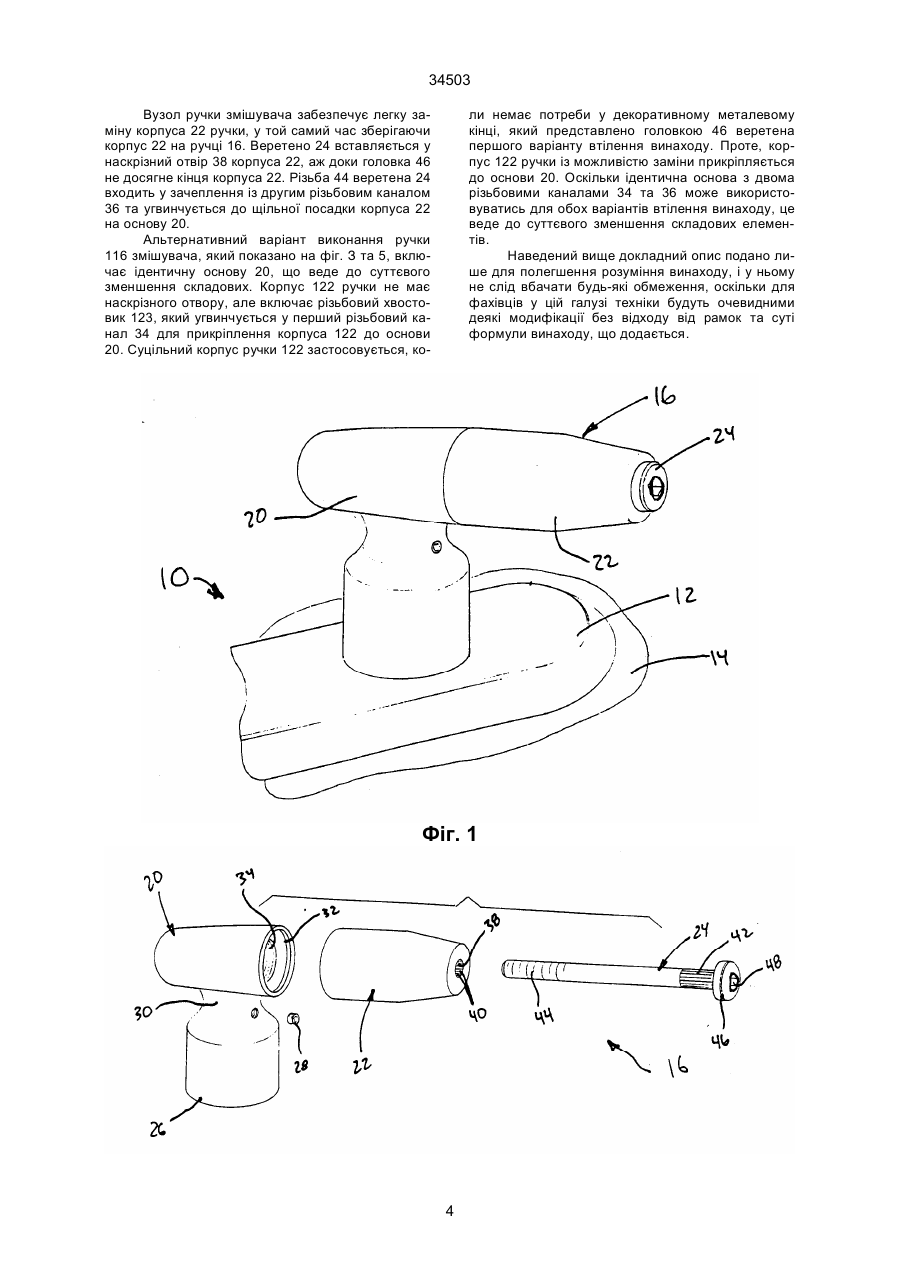

1. Вузол ручки змішувача водопровідного крана, який містить основу, пристосовану для взаємодії з клапаном змішувача, яка включає гніздо, корпус ручки, виконаний із можливістю прикріплення до основи, та засіб для прикріплення корпуса до основи, який взаємодіє з гніздом, який відрізняється тим, що у гнізді виконані розташовані співвісно перший і другий нарізні канали, причому перший канал має більший діаметр, чим другий, а засіб прикріплення корпуса угвинчено в один з нарізних каналів основи. 2. Вузол ручки за п. 1, який відрізняється тим, що корпус ручки має осьовий наскрізний отвір, а засіб для прикріплення корпусу являє собою веретено, яке проходить крізь цей осьовий наскрізний отвір та є угвинченим у другий нарізний канал основи для кріплення корпусу у гнізді основи. 3. Вузол ручки за п. 2, який відрізняється тим, що веретено включає головку, яку виконано із можливістю вибірного захвату корпуса ручки для кріплення корпуса між головкою веретена та основою. 4. Вузол ручки за п. 2, який відрізняється тим, що веретено включає численні шліци і корпус ручки включає численні шліци, при цьому шліци корпуса ручки взаємодіють з шліцами веретена для прикріплення корпуса до веретена для передавання обертання корпуса ручки веретену. 5. Вузол ручки за п. 2, який відрізняється тим, що корпус ручки включає периферійний уступ, сформований на його внутрішньому кінці та такий, що взаємодіє з гніздом основи для центрування корпуса ручки відносно основи. 6. Вузол ручки за п. 1, який відрізняється тим, що засіб для кріплення корпуса ручки на основі ви C2 (54) ВУЗОЛ РУЧКИ ЗМІШУВАЧА ВОДОПРОВІДНОГО КРАНА 34503 має сформовані у ньому перший і другий співвісні різьбові канали, при цьому перший канал має більший діаметр, чим другий канал, і канали пристосовані для встановлення в них взаємозамінюючої великої кількості корпусів ручки за допомогою на різного з'єднання хвостовика корпуса ручки з нарізкою першого каналу або за допомогою веретена, що проходить через наскрізний осьовий канал ручки і знаходиться у нарізному з'єднанні з нарізкою другого каналу. ______________________________ Цей винахід стосується ручки важільного типу для змішувача водопровідного крану і, зокрема, вузла ручки важільного типу, який включає мінімальну кількість частин, забезпечуючи у той самий час замінність декоративного корпуса. Для того, щоб догодити смаку широкого кола споживачів, змішувачі повинні мати різну конфігурацію ручок. Змішувачі з однією ручкою регулюють температуру та об'єм потоку залежно від положення ручки. Змішувачі з двома ручками полегшують незалежне регулювання потоків гарячої та холодної води для їх змішування та витікання через випускний отвір. Об'єм потоку води регулюється ручками, а температура визначається пропорцією гарячої та холодної води, що витікає через випускний отвір. Кожну ручку з'єднано з клапаном, який регулює об'єм потоку, що проходить до випускного отвору. Обертання стержня клапана, що його з'єднано з ручкою, збільшує чи зменшує потік рідини. Типові змішувачі з двома ручками у зборі, що пропонуються, мають кнопки чи важелі для регулювання потоку рідини. Ручки важелів знаходяться зовні і треба, щоб важіль обертався у напрямі до випускного отвору, для пуску потоку води. До цього часу, щоб змінити зовнішній вигляд змішувача, потрібна була заміна усієї ручки в зборі. Недавно стало можливим заміняти корпус ручки, який може бути металевим, наприклад, з хрому чи латуні, дерев'яним, фарфоровим або виготовленим з світлої пластмаси. Це зводить до мінімуму потребу у складових, оскільки вузол ручки може постачатись окремо. Однак, відомі вузли ручок потребують певних кріпильних засобів для кріплення декоративного корпуса до основи ручки. Такі кріпильні засоби включали установочний гвинт для кріплення осьового веретена та гайку, яка нагвинчується на веретено, для кріплення декоративного корпуса важеля. Крім того, самі кріпильні засоби піддаються зносу та потребують заміни. Відомий (US, А 5257645), зокрема, вузол ручки змішувача водопровідного для вибірного регулювання потоку рідини, що проходить через змішувач, який містить основу, пристосовану для взаємодії з клапаном змішувача, яка містить гніздо, корпус ручки, виконаний з можливістю прикріплення до основи, та засіб кріплення корпуса ручки до основи, який взаємодіє з основою. У відомому вузлі ручки змішувача у стінці горизонтального гнізда виконана різьба і засіб кріплення - гвинт, що взаємодіє з цією різьбою. Основа має складну фігурну форму і взаємодіє з клапаном за допомогою ряду проміжних елементів. Відомий вузол придатний для використання корпусів ручок тільки одної конструкції, пристосованих для взаємодії з різьбовим отвором гнізда за допомогою спеціального гвинта. В основу винаходу поставлено задачу розробити конструкцію вузла ручки змішувача, яка при мінімальній кількості елементів забезпечувала б надійну взаємодію з клапаном водопровідного крану і при цьому дозволяла б використовувати корпуси ручок, пристосованих для різного виду кріплення до основи. Ця задача вирішується тим, що у вузлі ручки змішувача водопровідного крану для вибірного регулювання потоку рідини, який проходить через змішувач, що містить основу, яка пристосована для взаємодії з клапаном змішувача, містить гніздо, корпус ручки, виконаний з можливістю прикріплення до основи, і засіб кріплення корпуса до основи, який взаємодіє з гніздом, згідно з винаходом у гнізді виконані розташовані співвісно перший і другий різьбові канали, причому перший канал має більший діаметр, чим другий, а засіб кріплення корпуса угвинчено в один з різьбових каналів основи. Доцільно в одному варіанті в корпусі ручки виконати осьовий наскрізний отвір, а засіб для кріплення корпуса виконати у вигляді веретена, що проходить скрізь цей осьовий наскрізний отвір і угвинчене в другий різьбовий канал основи для кріплення корпуса у гнізді основи. При цьому бажано, щоб веретено включало головку, виконану з можливістю вибірного захвату корпуса ручки для кріплення корпуса між головкою веретена і основою. Можливо також, щоб веретено включало числені шліци, та корпус ручки включав числені шліци, при цьому шліци корпуса ручки взаємодіяли б зі шліцами веретена для кріплення корпуса до веретена для передачі обертання корпуса ручки веретену. Можна, крім того, щоб корпус ручки включав периферійний уступ, який сформований на його внутрішньому кінці та взаємодіє з гніздом основи для центрування корпуса ручки відносно основи. Доцільно, щоб у другому варіанті засіб кріплення корпуса ручки на основі було виконано у вигляді різьбового елементу, сформованого як єдине ціле з корпусом ручки та угвинченого у перший різьбовий канал основи для кріплення корпуса до гнізда основи. Поставлена задача вирішується також і тим, що у вузлі ручки змішувача водопровідного крану для вибірного регулювання потоку рідина, що проходить через змішувач, що містить основу, пристосовану для взаємодії з клапаном змішувача, і яка містить розташоване горизонтально гніздо, корпус ручки, розміщений у гнізді основи, і засіб кріплення корпуса в гнізді основи, пристосований для введення у різьбове з'єднання з гніздом, згідно з винаходом у гнізді виконані розташовані співвісно перший і другий різьбові канали для кріплення кор 2 34503 пуса, з яких перший має більший діаметр, чим другий, а засіб кріплення взаємодіє по різьбі з одним з каналів. Доцільно, в одному варіанті втілення в корпусі ручки виконати осьовий наскрізний отвір, а засіб кріплення корпуса виконати у вигляді веретена, що проходить через цей осьовий наскрізний отвір корпуса ручки та угвинчене у другий різьбовий канал основи для кріплення корпуса до гнізда основи. Бажано, щоб веретено включало головку, пристосовану для вибірного зачеплення з корпусом ручки так, щоб корпус був закріплений між головкою веретена та гніздом основи з можливістю повороту. Переважно, щоб веретено включало числені шліци, та корпус ручки включав числені шліци, шліци корпуса ручки взаємодіяли зі шліцами веретена із забезпеченням кріплення корпуса до веретена з передачею обертання від корпуса ручки веретену. Можливо також, щоб корпус ручки включав периферійний уступ, який зформований на його внутрішньому кінці та взаємодіє з гніздом основи для центрування корпуса ручки відносно основи. У другому варіанті виконання можливо, щоб засіб кріплення корпуса ручки на основі містив різьбовий хвостовик, що відходить від корпуса та угвинчений у перший різьбовий канал основи для кріплення корпуса до гнізда основи. У переважному варіанті виконання задача вирішується тим, що у вузлі ручки змішувача водопровідного крану для вибірного регулювання потоку рідини, що проходить через змішувач, що містить основу, яка пристосована для взаємодії з клапаном змішувача, і включає горизонтально розташоване гніздо, корпус ручки, розміщений у гнізді основи і засіб кріплення корпуса у гнізді основи, пристосований для введення з ним у різьбове з'єднання, згідно з винаходом, гніздо має зформовані в ньому перший і другий співвісні різьбові канали, при цьому перший канал має більший діаметр, чим другий канал, і канали пристосовані для встановлення в них взаємозаміняючої великої кількості корпусів ручки за допомогою різьбового з'єднання хвостовика корпуса ручки з різьбою першого каналу або за допомогою веретена, що проходить через наскрізний осьовий канал ручки і знаходиться у різьбовому з'єднанні з різьбою другого каналу. Дякуючи тому, що у гнізді є два комплекти різьб для кріплення корпуса ручки, розширюється коло придатних для використання у комплекті даного вузла конструкцій корпусів ручок. Вузол ручки змішувача, виконаний відповідно до цього винаходу, має просту конструкцію основи і містить мінімальну кількість частин. Конструкція, що відповідає цьому винаходу, зводить до мінімума кількість кріпильних частин, що застосовуються, за рахунок використання одного веретена для кріплення корпуса ручки на вузлі ручки. Інші цілі, ознаки та переваги винаходу будуть зрозумілі з поданого далі докладного опису у поєднанні з відповідними кресленнями, на яких однаковими цифрами позначено однакові елементи і де: фіг. 1 зображує перспективний вигляд ручки важіля для змішувача, що представляє один варіант втілення цього винаходу; фіг. 2 зображує вид розібраної ручки; фіг. 3 зображує вид розібраного альтернативного варіанту виконання ручки змішувача; фіг. 4 зображує вид першого варіанта виконання ручки у перерізі; фіг. 5 зображує вид альтернативного варіанта виконання ручки у перерізі; фіг. 6 зображує вигляд ручки знизу; фіг. 7 зображує перспективний вигляд корпусу ручки. На фіг. 1 подано частковий вигляд змішувача 10 з двома ручками, який включає основу чи декоративну накладку 12, що її встановлено на раковину 14. Ручка 16 важільного типу прикріпляється до неї для регулювання потоку води, який поступає у випускний отвір змішувача (не показаний). Як добре відомо, обертання важільної ручки 16 всередину, у напрямі випускного отвору збільшує потік рідини шляхом передавання обертання внутрішньому клапану, який з'єднано з ручкою 16. Отже, обертання важільної ручки 16 назовні буде зменшувати чи перекривати потік рідини, що проходить у випускний отвір. Важільна ручка 16 використовується у змішувачах 10 з двома ручками для незалежного регулювання потоків гарячої та холодної води. Цей винахід забезпечує створення важільної ручки 16, яка зводить до мінімуму кількість частин та спрощує складання. Як показано на фіг. 2 та 4, важільна ручка 16 включає три основні елементи: основу 20, корпус ручки 22 і веретено 24 для кріплення корпуса 22 до основи 20. Основа 20 включає загорожу 26, нижній край якої пристосовано для введення у зачеплення із стволом клапану змішувача. Установочний гвинт 28 у шийці 30 основи 20 прикріпляє основу 20 до клапана так, що обертання основи 20 передається клапану. Над шийкою 30 знаходиться гніздо 32, центральна вісь якого є горизонтальною. Усередині гнізда 32 сформовано пару співвісних різьбових каналів, відкритих з боку гнізда 32 та розташованих, по суті, горизонтально. Перший різьбовий канал 34 більшого діаметру сформовано, по суті, у отворі гнізда 32. Другий різьбовий канал 36 меншого діаметра сформовано поза першим каналом 34. Співвісні канали 34 та 36 дають змогу використовувати основу 20 як частину ручки змішувача у різних варіантах втілення, що буде далі описано. У першому варіанті виконання ручки 16 змішувача, який зображено на фіг. 2 та 4, корпус 22 ручки утримується на місці всередині гнізда 32 веретеном 24. Корпус 22 включає осьовий наскрізний отвір 38, через який проходить веретено 24. Більш прийнятно, частина наскрізного отвору 38 включає набір шліців 40, які взаємодіють з відповідними шліцами 42 на веретені 24 для закріплення корпуса 22 ручки на веретені 24. Веретено 24 включає різьбу 44, пристосовану для угвинчування у менший різьбовий канал 36. Декоративну головку 46 сформовано на зовнішньому краї веретена 24. Завдяки шліцам 40, 42, що взаємодіють, ручка може затягуватись поворотом корпуса 22 ручки, у той час як веретено 24 спочатку угвинчено у різьбовий канал 36 меншого діаметра. 3 34503 Вузол ручки змішувача забезпечує легку заміну корпуса 22 ручки, у той самий час зберігаючи корпус 22 на ручці 16. Веретено 24 вставляється у наскрізний отвір 38 корпуса 22, аж доки головка 46 не досягне кінця корпуса 22. Різьба 44 веретена 24 входить у зачеплення із другим різьбовим каналом 36 та угвинчується до щільної посадки корпуса 22 на основу 20. Альтернативний варіант виконання ручки 116 змішувача, який показано на фіг. З та 5, включає ідентичну основу 20, що веде до суттєвого зменшення складових. Корпус 122 ручки не має наскрізного отвору, але включає різьбовий хвостовик 123, який угвинчується у перший різьбовий канал 34 для прикріплення корпуса 122 до основи 20. Суцільний корпус ручки 122 застосовується, ко ли немає потреби у декоративному металевому кінці, який представлено головкою 46 веретена першого варіанту втілення винаходу. Проте, корпус 122 ручки із можливістю заміни прикріпляється до основи 20. Оскільки ідентична основа з двома різьбовими каналами 34 та 36 може використовуватись для обох варіантів втілення винаходу, це веде до суттєвого зменшення складових елементів. Наведений вище докладний опис подано лише для полегшення розуміння винаходу, і у ньому не слід вбачати будь-які обмеження, оскільки для фахівців у цій галузі техніки будуть очевидними деякі модифікації без відходу від рамок та суті формули винаходу, що додається. Фіг. 1 4 34503 Фіг. 2 Фіг. 3 Фіг. 4 Фіг. 5 5 34503 Фіг. 6 Фіг. 7 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 6 34503 7
