Спосіб автоматичного включення резервного електроживлення споживачів

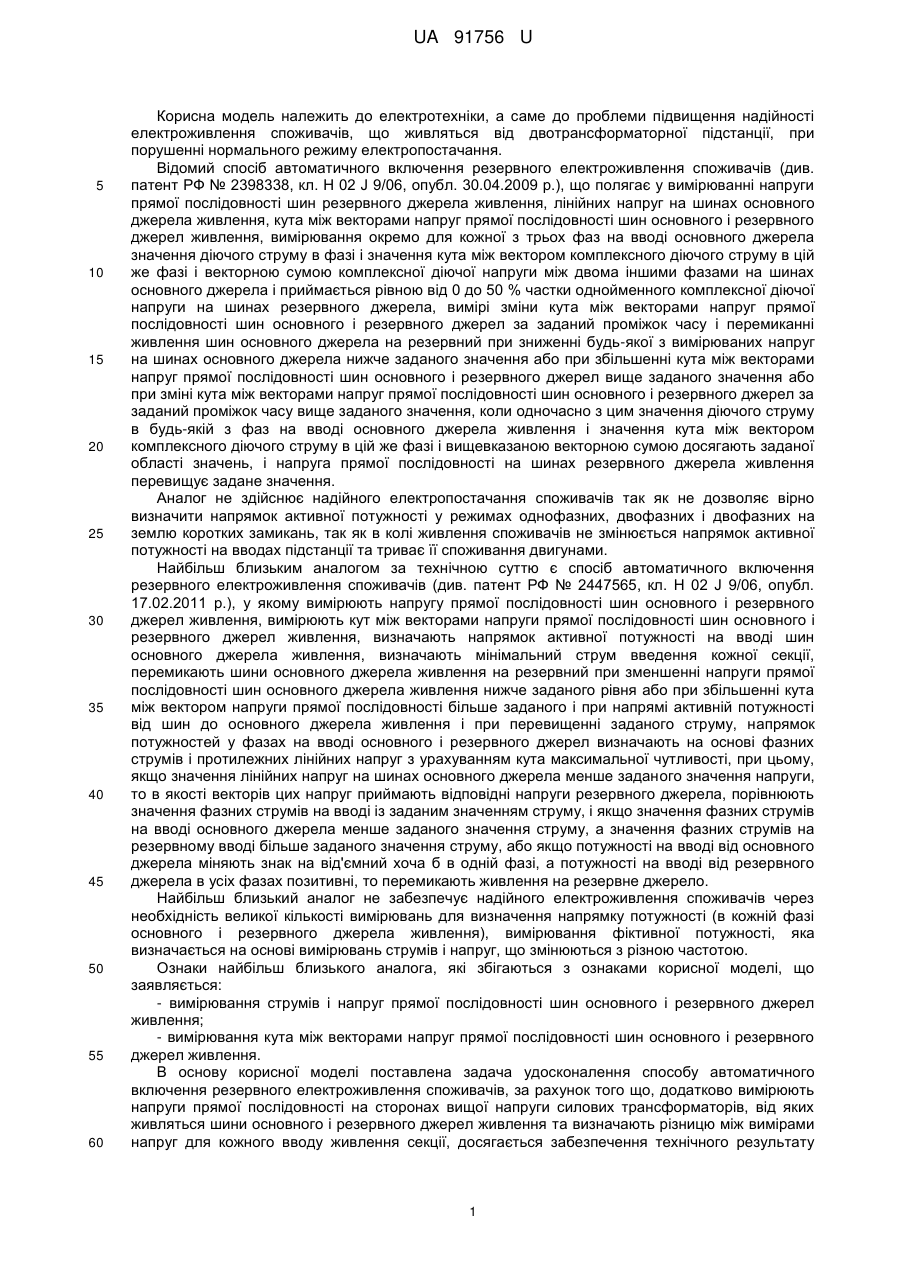

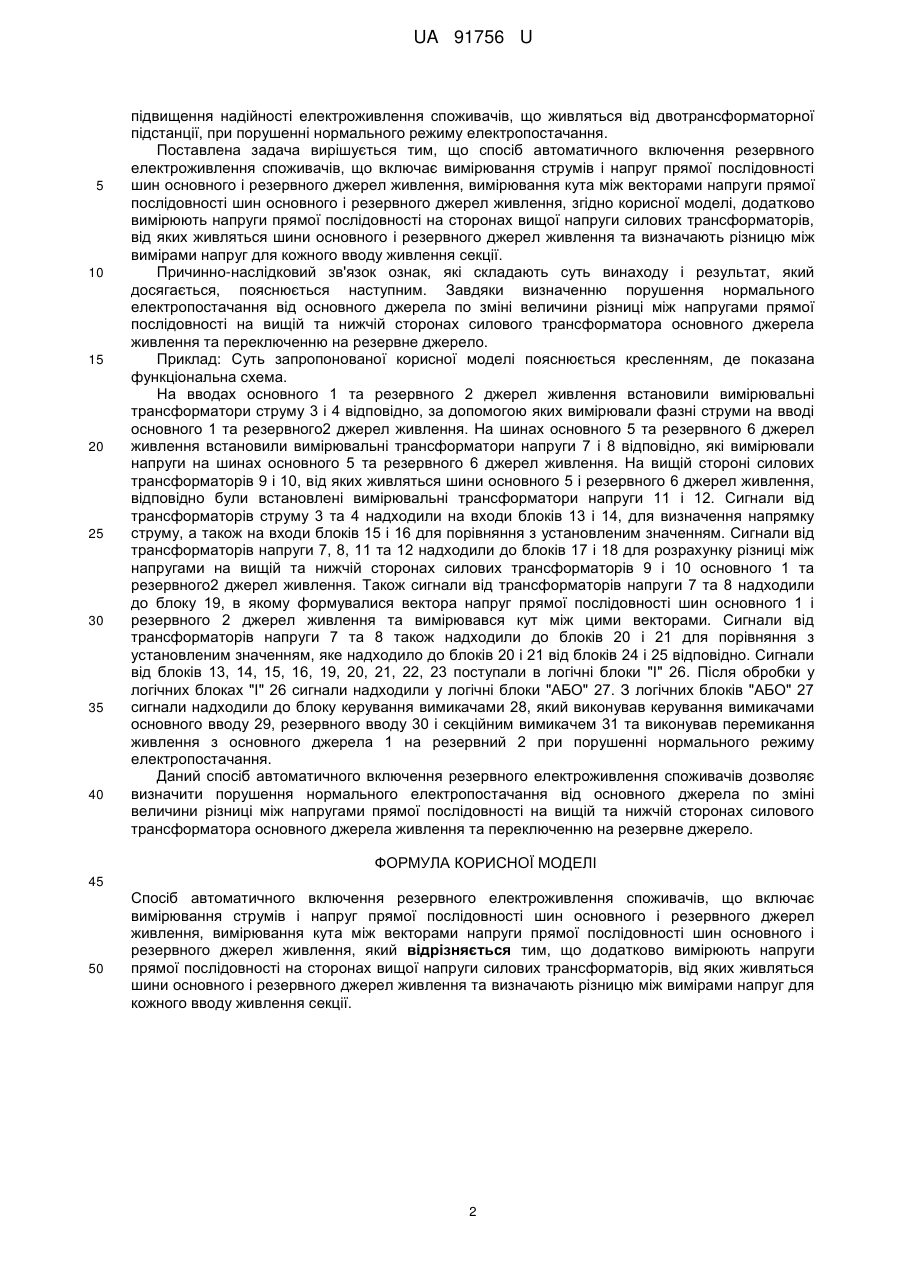

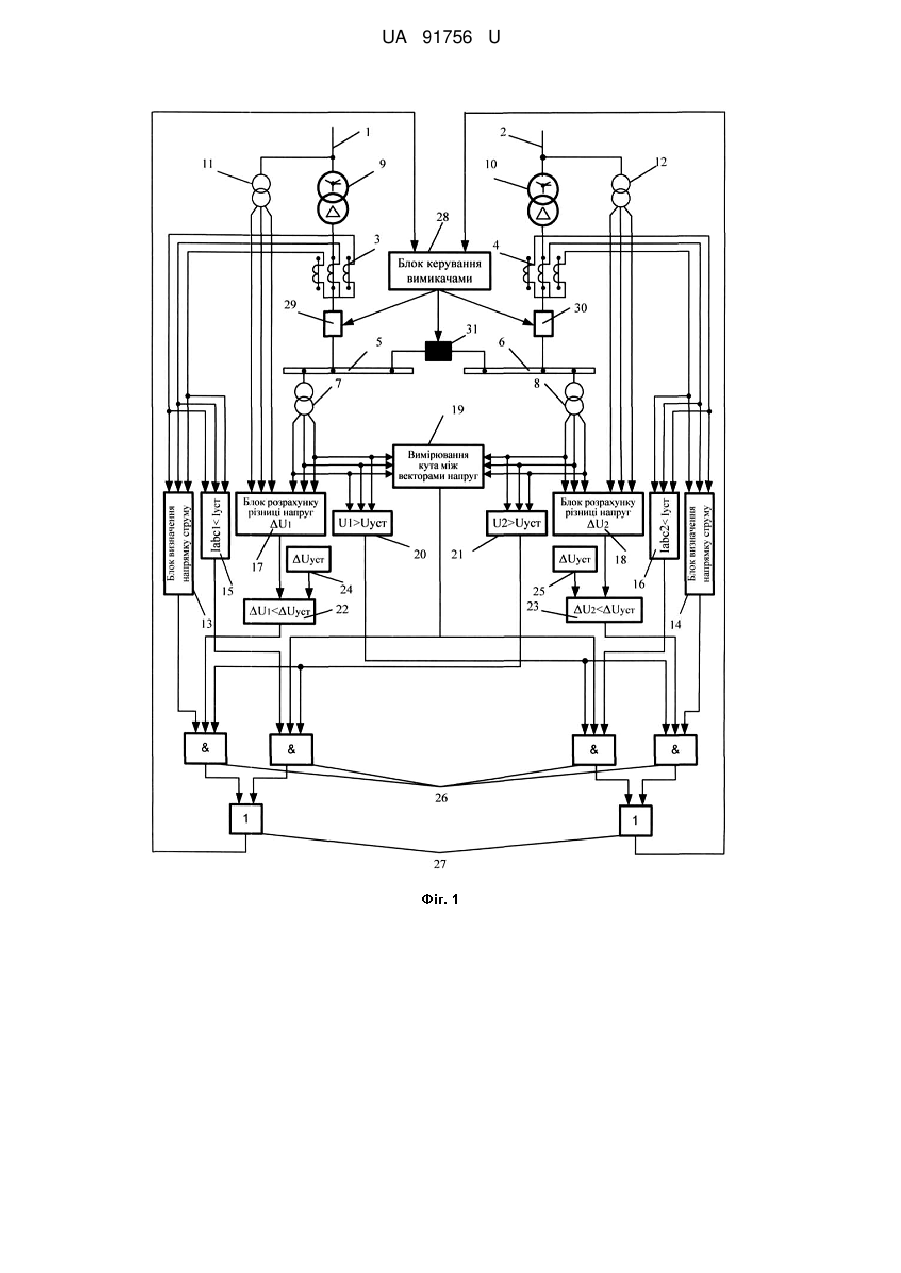

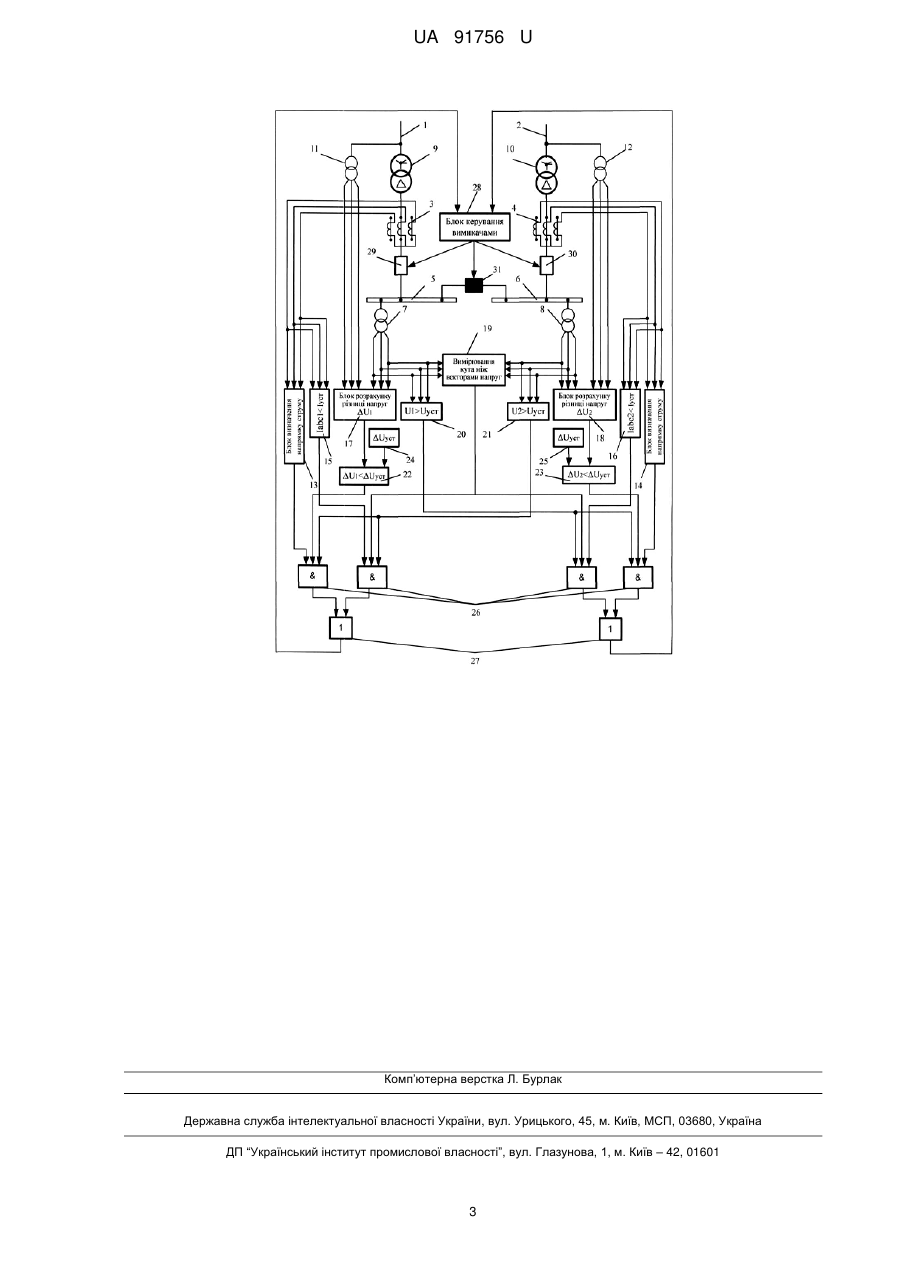

Реферат: UA 91756 U UA 91756 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електротехніки, а саме до проблеми підвищення надійності електроживлення споживачів, що живляться від двотрансформаторної підстанції, при порушенні нормального режиму електропостачання. Відомий спосіб автоматичного включення резервного електроживлення споживачів (див. патент РФ № 2398338, кл. Η 02 J 9/06, опубл. 30.04.2009 p.), що полягає у вимірюванні напруги прямої послідовності шин резервного джерела живлення, лінійних напруг на шинах основного джерела живлення, кута між векторами напруг прямої послідовності шин основного і резервного джерел живлення, вимірювання окремо для кожної з трьох фаз на вводі основного джерела значення діючого струму в фазі і значення кута між вектором комплексного діючого струму в цій же фазі і векторною сумою комплексної діючої напруги між двома іншими фазами на шинах основного джерела і приймається рівною від 0 до 50 % частки однойменного комплексної діючої напруги на шинах резервного джерела, вимірі зміни кута між векторами напруг прямої послідовності шин основного і резервного джерел за заданий проміжок часу і перемиканні живлення шин основного джерела на резервний при зниженні будь-якої з вимірюваних напруг на шинах основного джерела нижче заданого значення або при збільшенні кута між векторами напруг прямої послідовності шин основного і резервного джерел вище заданого значення або при зміні кута між векторами напруг прямої послідовності шин основного і резервного джерел за заданий проміжок часу вище заданого значення, коли одночасно з цим значення діючого струму в будь-якій з фаз на вводі основного джерела живлення і значення кута між вектором комплексного діючого струму в цій же фазі і вищевказаною векторною сумою досягають заданої області значень, і напруга прямої послідовності на шинах резервного джерела живлення перевищує задане значення. Аналог не здійснює надійного електропостачання споживачів так як не дозволяє вірно визначити напрямок активної потужності у режимах однофазних, двофазних і двофазних на землю коротких замикань, так як в колі живлення споживачів не змінюється напрямок активної потужності на вводах підстанції та триває її споживання двигунами. Найбільш близьким аналогом за технічною суттю є спосіб автоматичного включення резервного електроживлення споживачів (див. патент РФ № 2447565, кл. Η 02 J 9/06, опубл. 17.02.2011 р.), у якому вимірюють напругу прямої послідовності шин основного і резервного джерел живлення, вимірюють кут між векторами напруги прямої послідовності шин основного і резервного джерел живлення, визначають напрямок активної потужності на вводі шин основного джерела живлення, визначають мінімальний струм введення кожної секції, перемикають шини основного джерела живлення на резервний при зменшенні напруги прямої послідовності шин основного джерела живлення нижче заданого рівня або при збільшенні кута між вектором напруги прямої послідовності більше заданого і при напрямі активній потужності від шин до основного джерела живлення і при перевищенні заданого струму, напрямок потужностей у фазах на вводі основного і резервного джерел визначають на основі фазних струмів і протилежних лінійних напруг з урахуванням кута максимальної чутливості, при цьому, якщо значення лінійних напруг на шинах основного джерела менше заданого значення напруги, то в якості векторів цих напруг приймають відповідні напруги резервного джерела, порівнюють значення фазних струмів на вводі із заданим значенням струму, і якщо значення фазних струмів на вводі основного джерела менше заданого значення струму, а значення фазних струмів на резервному вводі більше заданого значення струму, або якщо потужності на вводі від основного джерела міняють знак на від'ємний хоча б в одній фазі, а потужності на вводі від резервного джерела в усіх фазах позитивні, то перемикають живлення на резервне джерело. Найбільш близький аналог не забезпечує надійного електроживлення споживачів через необхідність великої кількості вимірювань для визначення напрямку потужності (в кожній фазі основного і резервного джерела живлення), вимірювання фіктивної потужності, яка визначається на основі вимірювань струмів і напруг, що змінюються з різною частотою. Ознаки найбільш близького аналога, які збігаються з ознаками корисної моделі, що заявляється: - вимірювання струмів і напруг прямої послідовності шин основного і резервного джерел живлення; - вимірювання кута між векторами напруг прямої послідовності шин основного і резервного джерел живлення. В основу корисної моделі поставлена задача удосконалення способу автоматичного включення резервного електроживлення споживачів, за рахунок того що, додатково вимірюють напруги прямої послідовності на сторонах вищої напруги силових трансформаторів, від яких живляться шини основного і резервного джерел живлення та визначають різницю між вимірами напруг для кожного вводу живлення секції, досягається забезпечення технічного результату 1 UA 91756 U 5 10 15 20 25 30 35 40 підвищення надійності електроживлення споживачів, що живляться від двотрансформаторної підстанції, при порушенні нормального режиму електропостачання. Поставлена задача вирішується тим, що спосіб автоматичного включення резервного електроживлення споживачів, що включає вимірювання струмів і напруг прямої послідовності шин основного і резервного джерел живлення, вимірювання кута між векторами напруги прямої послідовності шин основного і резервного джерел живлення, згідно корисної моделі, додатково вимірюють напруги прямої послідовності на сторонах вищої напруги силових трансформаторів, від яких живляться шини основного і резервного джерел живлення та визначають різницю між вимірами напруг для кожного вводу живлення секції. Причинно-наслідковий зв'язок ознак, які складають суть винаходу і результат, який досягається, пояснюється наступним. Завдяки визначенню порушення нормального електропостачання від основного джерела по зміні величини різниці між напругами прямої послідовності на вищій та нижчій сторонах силового трансформатора основного джерела живлення та переключенню на резервне джерело. Приклад: Суть запропонованої корисної моделі пояснюється кресленням, де показана функціональна схема. На вводах основного 1 та резервного 2 джерел живлення встановили вимірювальні трансформатори струму 3 і 4 відповідно, за допомогою яких вимірювали фазні струми на вводі основного 1 та резервного2 джерел живлення. На шинах основного 5 та резервного 6 джерел живлення встановили вимірювальні трансформатори напруги 7 і 8 відповідно, які вимірювали напруги на шинах основного 5 та резервного 6 джерел живлення. На вищій стороні силових трансформаторів 9 і 10, від яких живляться шини основного 5 і резервного 6 джерел живлення, відповідно були встановлені вимірювальні трансформатори напруги 11 і 12. Сигнали від трансформаторів струму 3 та 4 надходили на входи блоків 13 і 14, для визначення напрямку струму, а також на входи блоків 15 і 16 для порівняння з установленим значенням. Сигнали від трансформаторів напруги 7, 8, 11 та 12 надходили до блоків 17 і 18 для розрахунку різниці між напругами на вищій та нижчій сторонах силових трансформаторів 9 і 10 основного 1 та резервного2 джерел живлення. Також сигнали від трансформаторів напруги 7 та 8 надходили до блоку 19, в якому формувалися вектора напруг прямої послідовності шин основного 1 і резервного 2 джерел живлення та вимірювався кут між цими векторами. Сигнали від трансформаторів напруги 7 та 8 також надходили до блоків 20 і 21 для порівняння з установленим значенням, яке надходило до блоків 20 і 21 від блоків 24 і 25 відповідно. Сигнали від блоків 13, 14, 15, 16, 19, 20, 21, 22, 23 поступали в логічні блоки "І" 26. Після обробки у логічних блоках "І" 26 сигнали надходили у логічні блоки "АБО" 27. З логічних блоків "АБО" 27 сигнали надходили до блоку керування вимикачами 28, який виконував керування вимикачами основного вводу 29, резервного вводу 30 і секційним вимикачем 31 та виконував перемикання живлення з основного джерела 1 на резервний 2 при порушенні нормального режиму електропостачання. Даний спосіб автоматичного включення резервного електроживлення споживачів дозволяє визначити порушення нормального електропостачання від основного джерела по зміні величини різниці між напругами прямої послідовності на вищій та нижчій сторонах силового трансформатора основного джерела живлення та переключенню на резервне джерело. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб автоматичного включення резервного електроживлення споживачів, що включає вимірювання струмів і напруг прямої послідовності шин основного і резервного джерел живлення, вимірювання кута між векторами напруги прямої послідовності шин основного і резервного джерел живлення, який відрізняється тим, що додатково вимірюють напруги прямої послідовності на сторонах вищої напруги силових трансформаторів, від яких живляться шини основного і резервного джерел живлення та визначають різницю між вимірами напруг для кожного вводу живлення секції. 2 UA 91756 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
