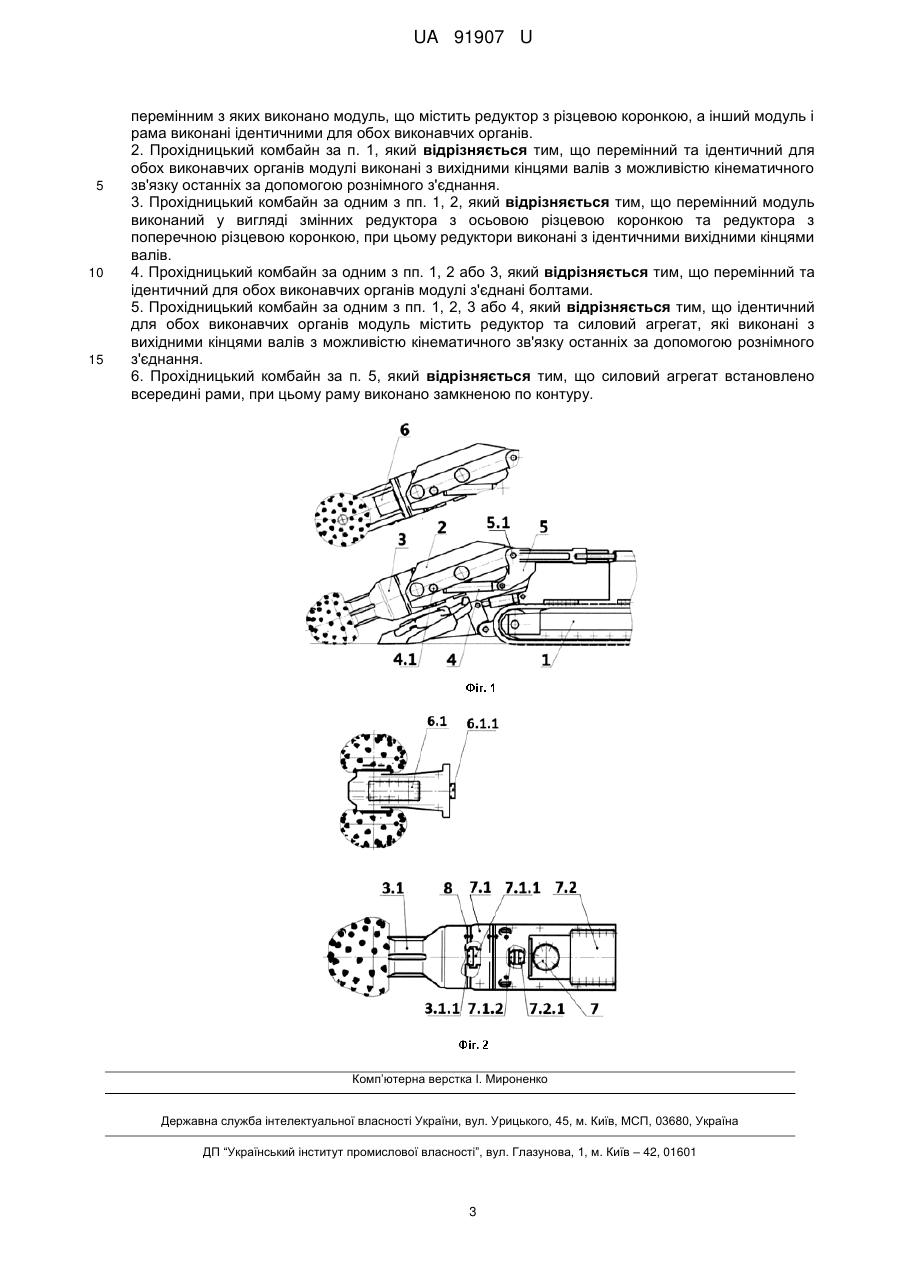

1. Прохідницький комбайн, що містить раму, з встановленим на ній виконавчим органом, оснащеним редуктором з різцевими коронками, яка шарнірно зв'язана з гідродомкратом підйому і з поворотною туреллю, та додатковий змінний виконавчий орган, який відрізняється тим, що виконавчий орган та додатковий змінний виконавчий орган виконані у вигляді модулів, перемінним з яких виконано модуль, що містить редуктор з різцевою коронкою, а інший модуль і рама виконані ідентичними для обох виконавчих органів.

2. Прохідницький комбайн за п. 1, який відрізняється тим, що перемінний та ідентичний для обох виконавчих органів модулі виконані з вихідними кінцями валів з можливістю кінематичного зв'язку останніх за допомогою рознімного з'єднання.

3. Прохідницький комбайн за одним з пп. 1, 2, який відрізняється тим, що перемінний модуль виконаний у вигляді змінних редуктора з осьовою різцевою коронкою та редуктора з поперечною різцевою коронкою, при цьому редуктори виконані з ідентичними вихідними кінцями валів.

4. Прохідницький комбайн за одним з пп. 1, 2 або 3, який відрізняється тим, що перемінний та ідентичний для обох виконавчих органів модулі з'єднані болтами.

5. Прохідницький комбайн за одним з пп. 1, 2, 3 або 4, який відрізняється тим, що ідентичний для обох виконавчих органів модуль містить редуктор та силовий агрегат, які виконані з вихідними кінцями валів з можливістю кінематичного зв'язку останніх за допомогою рознімного з'єднання.

6. Прохідницький комбайн за п. 5, який відрізняється тим, що силовий агрегат встановлено всередині рами, при цьому раму виконано замкненою по контуру.

Текст

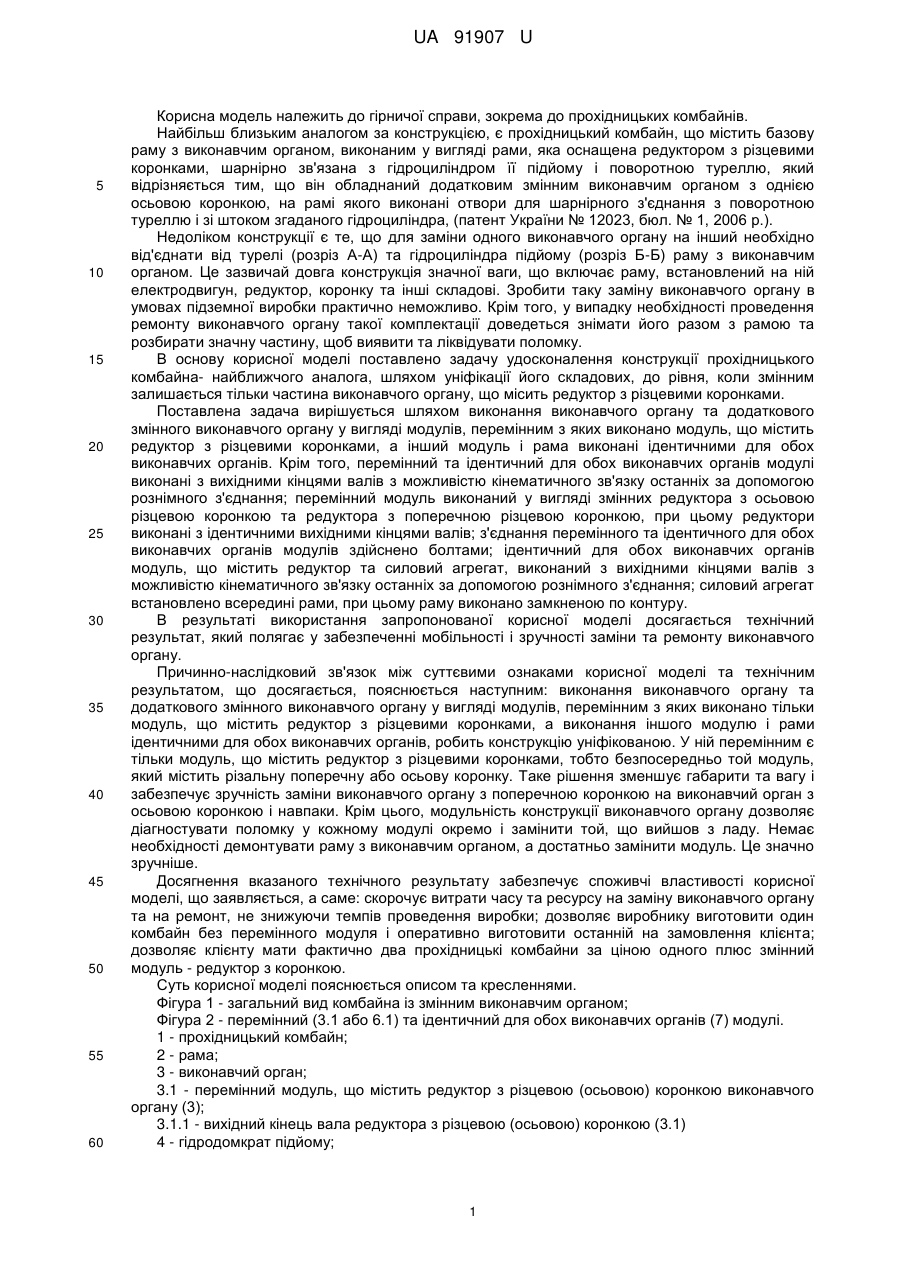

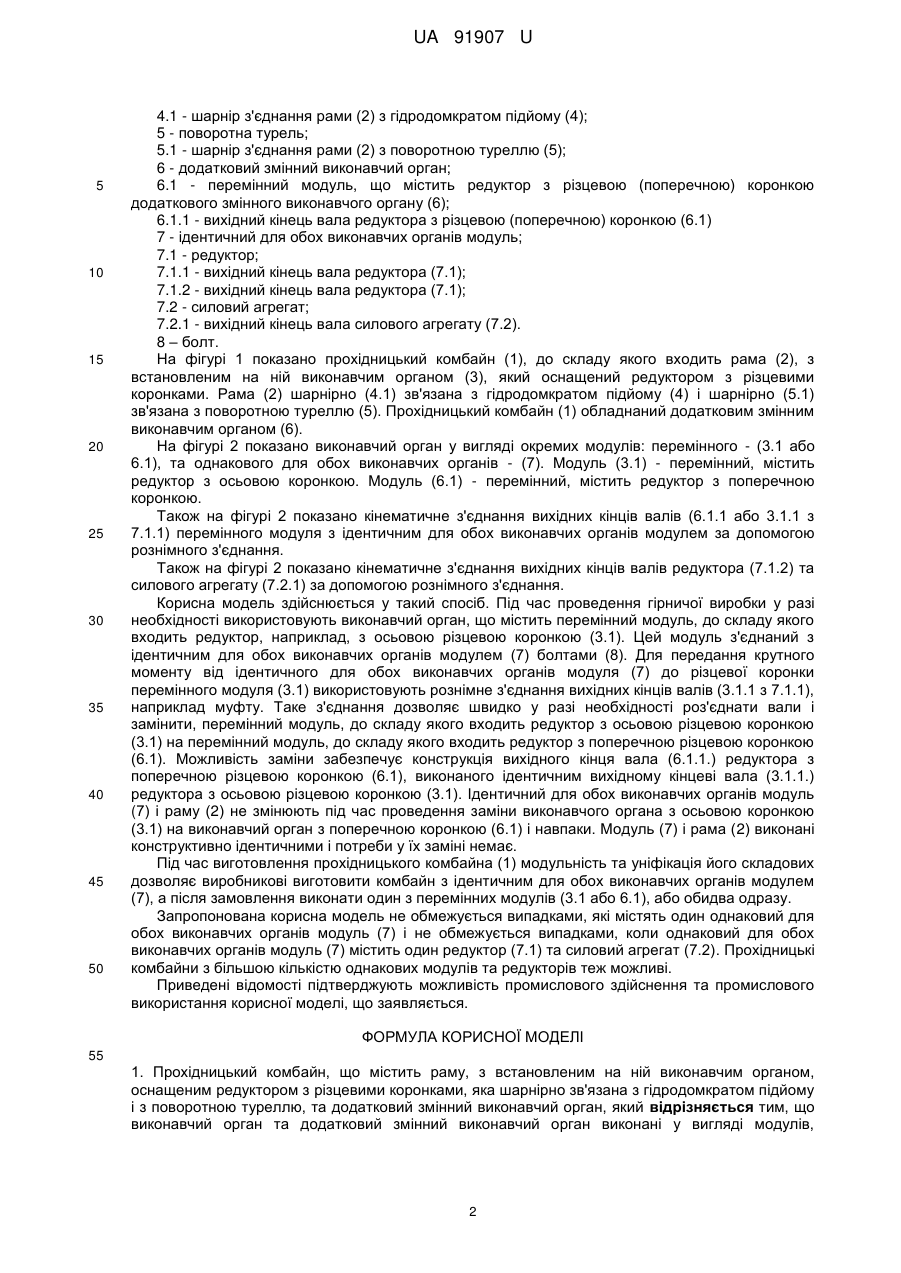

Реферат: Прохідницький комбайн містить раму, з встановленим на ній виконавчим органом, оснащеним редуктором з різцевими коронками, яка шарнірно зв'язана з гідродомкратом підйому і з поворотною туреллю, та додатковий змінний виконавчий орган. Виконавчий орган та додатковий змінний виконавчий орган виконані у вигляді модулів, перемінним з яких виконано модуль, що містить редуктор з різцевою коронкою, а інший модуль і рама виконані ідентичними для обох виконавчих органів. UA 91907 U (54) ПРОХІДНИЦЬКИЙ КОМБАЙН UA 91907 U UA 91907 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої справи, зокрема до прохідницьких комбайнів. Найбільш близьким аналогом за конструкцією, є прохідницький комбайн, що містить базову раму з виконавчим органом, виконаним у вигляді рами, яка оснащена редуктором з різцевими коронками, шарнірно зв'язана з гідроциліндром її підйому і поворотною туреллю, який відрізняється тим, що він обладнаний додатковим змінним виконавчим органом з однією осьовою коронкою, на рамі якого виконані отвори для шарнірного з'єднання з поворотною туреллю і зі штоком згаданого гідроциліндра, (патент України № 12023, бюл. № 1, 2006 р.). Недоліком конструкції є те, що для заміни одного виконавчого органу на інший необхідно від'єднати від турелі (розріз А-А) та гідроциліндра підйому (розріз Б-Б) раму з виконавчим органом. Це зазвичай довга конструкція значної ваги, що включає раму, встановлений на ній електродвигун, редуктор, коронку та інші складові. Зробити таку заміну виконавчого органу в умовах підземної виробки практично неможливо. Крім того, у випадку необхідності проведення ремонту виконавчого органу такої комплектації доведеться знімати його разом з рамою та розбирати значну частину, щоб виявити та ліквідувати поломку. В основу корисної моделі поставлено задачу удосконалення конструкції прохідницького комбайна- найближчого аналога, шляхом уніфікації його складових, до рівня, коли змінним залишається тільки частина виконавчого органу, що місить редуктор з різцевими коронками. Поставлена задача вирішується шляхом виконання виконавчого органу та додаткового змінного виконавчого органу у вигляді модулів, перемінним з яких виконано модуль, що містить редуктор з різцевими коронками, а інший модуль і рама виконані ідентичними для обох виконавчих органів. Крім того, перемінний та ідентичний для обох виконавчих органів модулі виконані з вихідними кінцями валів з можливістю кінематичного зв'язку останніх за допомогою рознімного з'єднання; перемінний модуль виконаний у вигляді змінних редуктора з осьовою різцевою коронкою та редуктора з поперечною різцевою коронкою, при цьому редуктори виконані з ідентичними вихідними кінцями валів; з'єднання перемінного та ідентичного для обох виконавчих органів модулів здійснено болтами; ідентичний для обох виконавчих органів модуль, що містить редуктор та силовий агрегат, виконаний з вихідними кінцями валів з можливістю кінематичного зв'язку останніх за допомогою рознімного з'єднання; силовий агрегат встановлено всередині рами, при цьому раму виконано замкненою по контуру. В результаті використання запропонованої корисної моделі досягається технічний результат, який полягає у забезпеченні мобільності і зручності заміни та ремонту виконавчого органу. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та технічним результатом, що досягається, пояснюється наступним: виконання виконавчого органу та додаткового змінного виконавчого органу у вигляді модулів, перемінним з яких виконано тільки модуль, що містить редуктор з різцевими коронками, а виконання іншого модулю і рами ідентичними для обох виконавчих органів, робить конструкцію уніфікованою. У ній перемінним є тільки модуль, що містить редуктор з різцевими коронками, тобто безпосередньо той модуль, який містить різальну поперечну або осьову коронку. Таке рішення зменшує габарити та вагу і забезпечує зручність заміни виконавчого органу з поперечною коронкою на виконавчий орган з осьовою коронкою і навпаки. Крім цього, модульність конструкції виконавчого органу дозволяє діагностувати поломку у кожному модулі окремо і замінити той, що вийшов з ладу. Немає необхідності демонтувати раму з виконавчим органом, а достатньо замінити модуль. Це значно зручніше. Досягнення вказаного технічного результату забезпечує споживчі властивості корисної моделі, що заявляється, а саме: скорочує витрати часу та ресурсу на заміну виконавчого органу та на ремонт, не знижуючи темпів проведення виробки; дозволяє виробнику виготовити один комбайн без перемінного модуля і оперативно виготовити останній на замовлення клієнта; дозволяє клієнту мати фактично два прохідницькі комбайни за ціною одного плюс змінний модуль - редуктор з коронкою. Суть корисної моделі пояснюється описом та кресленнями. Фігура 1 - загальний вид комбайна із змінним виконавчим органом; Фігура 2 - перемінний (3.1 або 6.1) та ідентичний для обох виконавчих органів (7) модулі. 1 - прохідницький комбайн; 2 - рама; 3 - виконавчий орган; 3.1 - перемінний модуль, що містить редуктор з різцевою (осьовою) коронкою виконавчого органу (3); 3.1.1 - вихідний кінець вала редуктора з різцевою (осьовою) коронкою (3.1) 4 - гідродомкрат підйому; 1 UA 91907 U 5 10 15 20 25 30 35 40 45 50 4.1 - шарнір з'єднання рами (2) з гідродомкратом підйому (4); 5 - поворотна турель; 5.1 - шарнір з'єднання рами (2) з поворотною туреллю (5); 6 - додатковий змінний виконавчий орган; 6.1 - перемінний модуль, що містить редуктор з різцевою (поперечною) коронкою додаткового змінного виконавчого органу (6); 6.1.1 - вихідний кінець вала редуктора з різцевою (поперечною) коронкою (6.1) 7 - ідентичний для обох виконавчих органів модуль; 7.1 - редуктор; 7.1.1 - вихідний кінець вала редуктора (7.1); 7.1.2 - вихідний кінець вала редуктора (7.1); 7.2 - силовий агрегат; 7.2.1 - вихідний кінець вала силового агрегату (7.2). 8 – болт. На фігурі 1 показано прохідницький комбайн (1), до складу якого входить рама (2), з встановленим на ній виконавчим органом (3), який оснащений редуктором з різцевими коронками. Рама (2) шарнірно (4.1) зв'язана з гідродомкратом підйому (4) і шарнірно (5.1) зв'язана з поворотною туреллю (5). Прохідницький комбайн (1) обладнаний додатковим змінним виконавчим органом (6). На фігурі 2 показано виконавчий орган у вигляді окремих модулів: перемінного - (3.1 або 6.1), та однакового для обох виконавчих органів - (7). Модуль (3.1) - перемінний, містить редуктор з осьовою коронкою. Модуль (6.1) - перемінний, містить редуктор з поперечною коронкою. Також на фігурі 2 показано кінематичне з'єднання вихідних кінців валів (6.1.1 або 3.1.1 з 7.1.1) перемінного модуля з ідентичним для обох виконавчих органів модулем за допомогою рознімного з'єднання. Також на фігурі 2 показано кінематичне з'єднання вихідних кінців валів редуктора (7.1.2) та силового агрегату (7.2.1) за допомогою рознімного з'єднання. Корисна модель здійснюється у такий спосіб. Під час проведення гірничої виробки у разі необхідності використовують виконавчий орган, що містить перемінний модуль, до складу якого входить редуктор, наприклад, з осьовою різцевою коронкою (3.1). Цей модуль з'єднаний з ідентичним для обох виконавчих органів модулем (7) болтами (8). Для передання крутного моменту від ідентичного для обох виконавчих органів модуля (7) до різцевої коронки перемінного модуля (3.1) використовують рознімне з'єднання вихідних кінців валів (3.1.1 з 7.1.1), наприклад муфту. Таке з'єднання дозволяє швидко у разі необхідності роз'єднати вали і замінити, перемінний модуль, до складу якого входить редуктор з осьовою різцевою коронкою (3.1) на перемінний модуль, до складу якого входить редуктор з поперечною різцевою коронкою (6.1). Можливість заміни забезпечує конструкція вихідного кінця вала (6.1.1.) редуктора з поперечною різцевою коронкою (6.1), виконаного ідентичним вихідному кінцеві вала (3.1.1.) редуктора з осьовою різцевою коронкою (3.1). Ідентичний для обох виконавчих органів модуль (7) і раму (2) не змінюють під час проведення заміни виконавчого органа з осьовою коронкою (3.1) на виконавчий орган з поперечною коронкою (6.1) і навпаки. Модуль (7) і рама (2) виконані конструктивно ідентичними і потреби у їх заміні немає. Під час виготовлення прохідницького комбайна (1) модульність та уніфікація його складових дозволяє виробникові виготовити комбайн з ідентичним для обох виконавчих органів модулем (7), а після замовлення виконати один з перемінних модулів (3.1 або 6.1), або обидва одразу. Запропонована корисна модель не обмежується випадками, які містять один однаковий для обох виконавчих органів модуль (7) і не обмежується випадками, коли однаковий для обох виконавчих органів модуль (7) містить один редуктор (7.1) та силовий агрегат (7.2). Прохідницькі комбайни з більшою кількістю однакових модулів та редукторів теж можливі. Приведені відомості підтверджують можливість промислового здійснення та промислового використання корисної моделі, що заявляється. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Прохідницький комбайн, що містить раму, з встановленим на ній виконавчим органом, оснащеним редуктором з різцевими коронками, яка шарнірно зв'язана з гідродомкратом підйому і з поворотною туреллю, та додатковий змінний виконавчий орган, який відрізняється тим, що виконавчий орган та додатковий змінний виконавчий орган виконані у вигляді модулів, 2 UA 91907 U 5 10 15 перемінним з яких виконано модуль, що містить редуктор з різцевою коронкою, а інший модуль і рама виконані ідентичними для обох виконавчих органів. 2. Прохідницький комбайн за п. 1, який відрізняється тим, що перемінний та ідентичний для обох виконавчих органів модулі виконані з вихідними кінцями валів з можливістю кінематичного зв'язку останніх за допомогою рознімного з'єднання. 3. Прохідницький комбайн за одним з пп. 1, 2, який відрізняється тим, що перемінний модуль виконаний у вигляді змінних редуктора з осьовою різцевою коронкою та редуктора з поперечною різцевою коронкою, при цьому редуктори виконані з ідентичними вихідними кінцями валів. 4. Прохідницький комбайн за одним з пп. 1, 2 або 3, який відрізняється тим, що перемінний та ідентичний для обох виконавчих органів модулі з'єднані болтами. 5. Прохідницький комбайн за одним з пп. 1, 2, 3 або 4, який відрізняється тим, що ідентичний для обох виконавчих органів модуль містить редуктор та силовий агрегат, які виконані з вихідними кінцями валів з можливістю кінематичного зв'язку останніх за допомогою рознімного з'єднання. 6. Прохідницький комбайн за п. 5, який відрізняється тим, що силовий агрегат встановлено всередині рами, при цьому раму виконано замкненою по контуру. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3

Дивитися

Додаткова інформація

Автори англійською

Nahornyi Vladyslav Vitaliiovych, Tolstov Vadym L'vovych

Автори російською

Нагорный Владислав Витальевич, Толстов Вадим Львович

МПК / Мітки

МПК: E21C 27/24

Мітки: прохідницький, комбайн
