Пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів

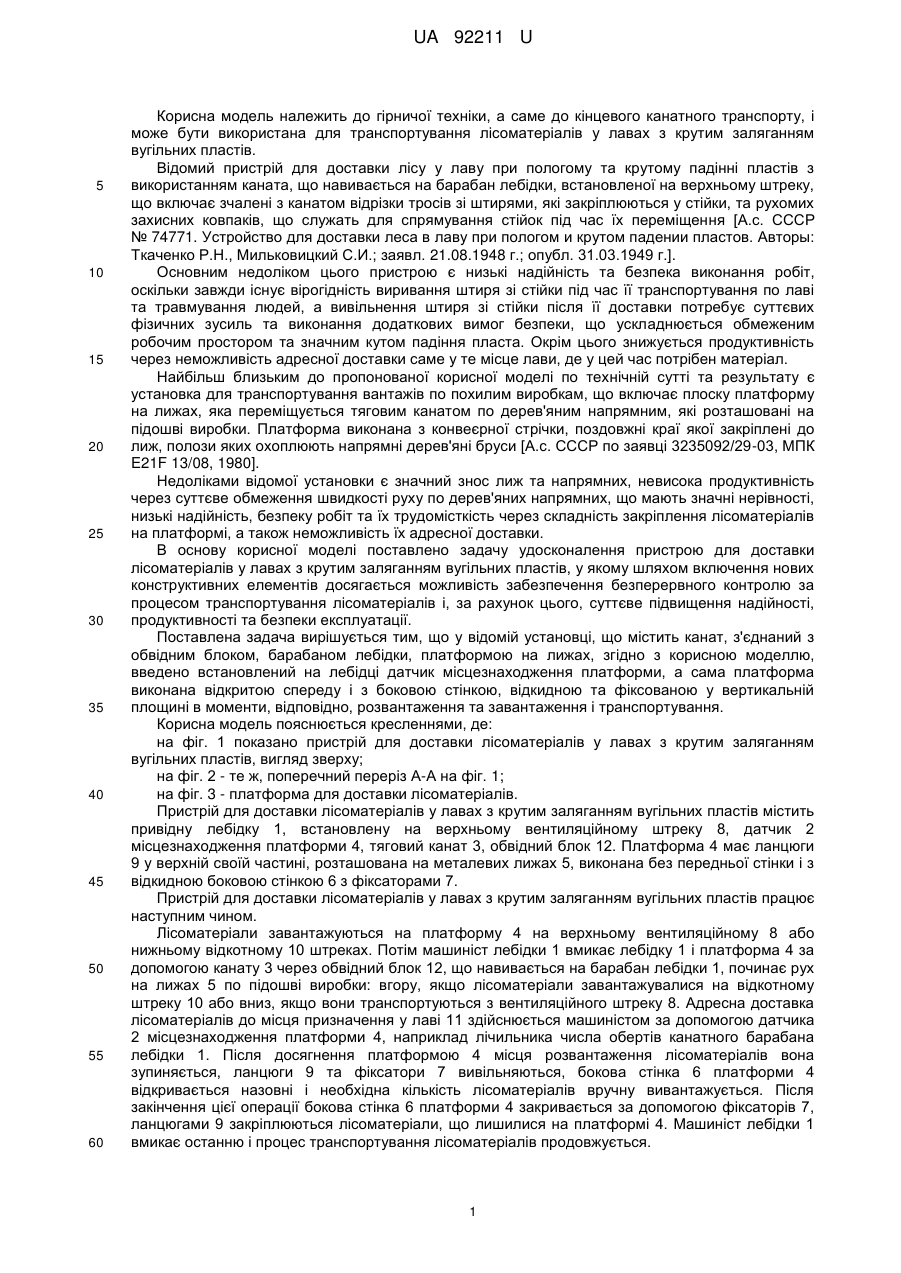

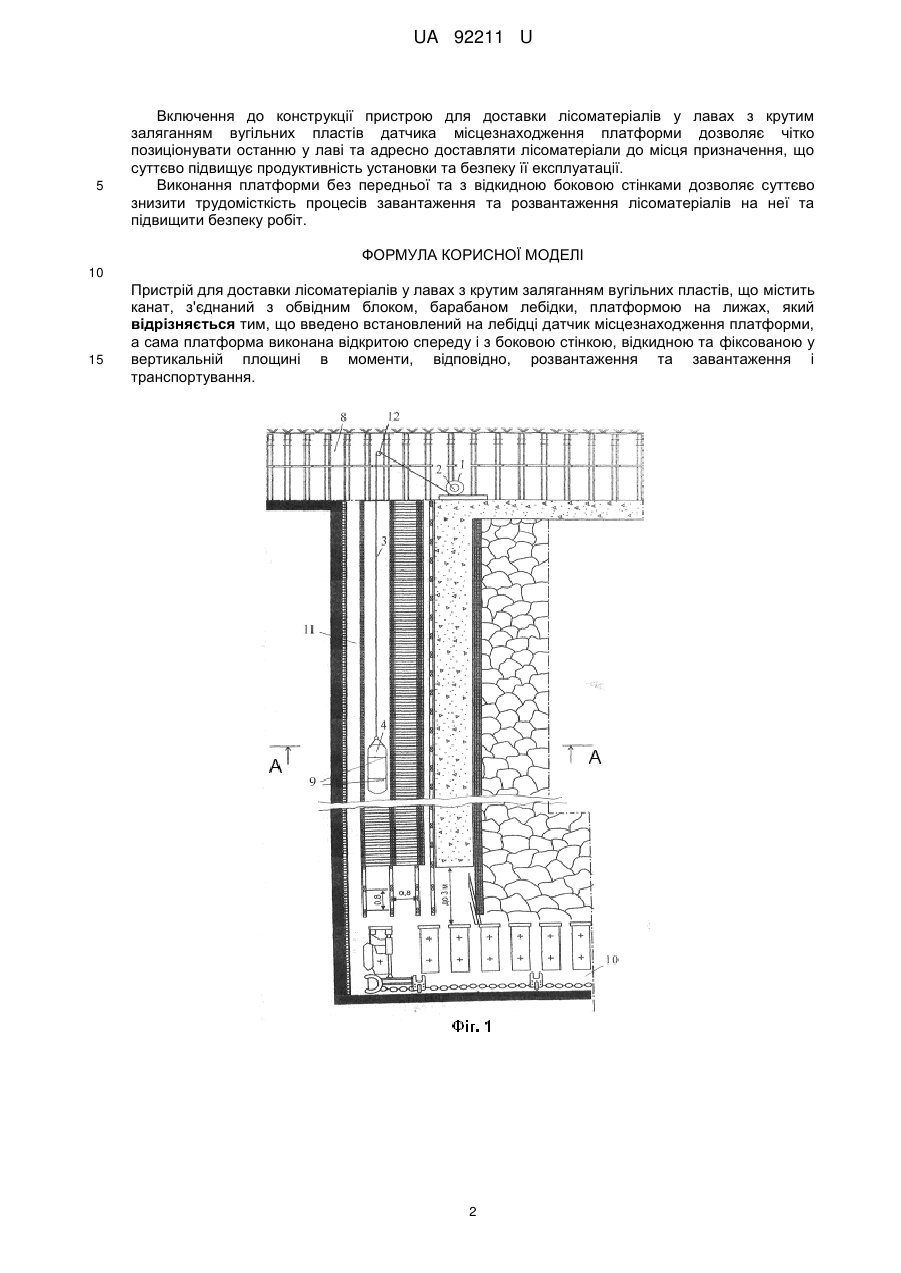

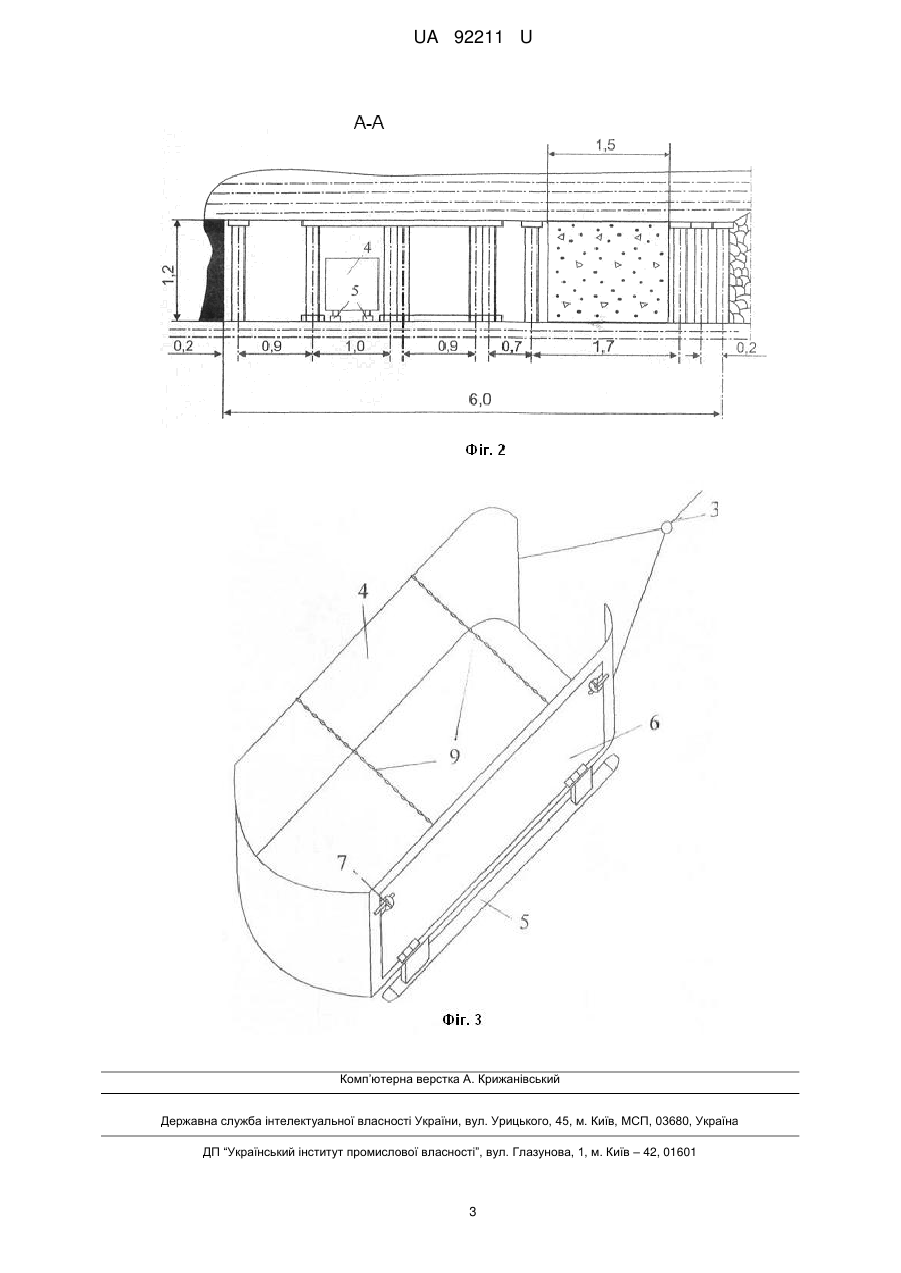

Реферат: Пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів містить канат, з'єднаний з обвідним блоком, барабаном лебідки, платформою на лижах. На лебідці встановлений датчик місцезнаходження платформи, а сама платформа виконана відкритою спереду і з боковою стінкою, відкидною та фіксованою у вертикальній площині в моменти, відповідно, розвантаження та завантаження і транспортування. UA 92211 U (54) ПРИСТРІЙ ДЛЯ ДОСТАВКИ ЛІСОМАТЕРІАЛІВ У ЛАВАХ З КРУТИМ ЗАЛЯГАННЯМ ВУГІЛЬНИХ ПЛАСТІВ UA 92211 U UA 92211 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої техніки, а саме до кінцевого канатного транспорту, і може бути використана для транспортування лісоматеріалів у лавах з крутим заляганням вугільних пластів. Відомий пристрій для доставки лісу у лаву при пологому та крутому падінні пластів з використанням каната, що навивається на барабан лебідки, встановленої на верхньому штреку, що включає зчалені з канатом відрізки тросів зі штирями, які закріплюються у стійки, та рухомих захисних ковпаків, що служать для спрямування стійок під час їх переміщення [А.с. СССР № 74771. Устройство для доставки леса в лаву при пологом и крутом падении пластов. Авторы: Ткаченко Р.Н., Мильковицкий С.И.; заявл. 21.08.1948 г.; опубл. 31.03.1949 г.]. Основним недоліком цього пристрою є низькі надійність та безпека виконання робіт, оскільки завжди існує вірогідність виривання штиря зі стійки під час її транспортування по лаві та травмування людей, а вивільнення штиря зі стійки після її доставки потребує суттєвих фізичних зусиль та виконання додаткових вимог безпеки, що ускладнюється обмеженим робочим простором та значним кутом падіння пласта. Окрім цього знижується продуктивність через неможливість адресної доставки саме у те місце лави, де у цей час потрібен матеріал. Найбільш близьким до пропонованої корисної моделі по технічній сутті та результату є установка для транспортування вантажів по похилим виробкам, що включає плоску платформу на лижах, яка переміщується тяговим канатом по дерев'яним напрямним, які розташовані на підошві виробки. Платформа виконана з конвеєрної стрічки, поздовжні краї якої закріплені до лиж, полози яких охоплюють напрямні дерев'яні бруси [А.с. СССР по заявці 3235092/29-03, МПК E21F 13/08, 1980]. Недоліками відомої установки є значний знос лиж та напрямних, невисока продуктивність через суттєве обмеження швидкості руху по дерев'яних напрямних, що мають значні нерівності, низькі надійність, безпеку робіт та їх трудомісткість через складність закріплення лісоматеріалів на платформі, а також неможливість їх адресної доставки. В основу корисної моделі поставлено задачу удосконалення пристрою для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів, у якому шляхом включення нових конструктивних елементів досягається можливість забезпечення безперервного контролю за процесом транспортування лісоматеріалів і, за рахунок цього, суттєве підвищення надійності, продуктивності та безпеки експлуатації. Поставлена задача вирішується тим, що у відомій установці, що містить канат, з'єднаний з обвідним блоком, барабаном лебідки, платформою на лижах, згідно з корисною моделлю, введено встановлений на лебідці датчик місцезнаходження платформи, а сама платформа виконана відкритою спереду і з боковою стінкою, відкидною та фіксованою у вертикальній площині в моменти, відповідно, розвантаження та завантаження і транспортування. Корисна модель пояснюється кресленнями, де: на фіг. 1 показано пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів, вигляд зверху; на фіг. 2 - те ж, поперечний переріз А-А на фіг. 1; на фіг. 3 - платформа для доставки лісоматеріалів. Пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів містить привідну лебідку 1, встановлену на верхньому вентиляційному штреку 8, датчик 2 місцезнаходження платформи 4, тяговий канат 3, обвідний блок 12. Платформа 4 має ланцюги 9 у верхній своїй частині, розташована на металевих лижах 5, виконана без передньої стінки і з відкидною боковою стінкою 6 з фіксаторами 7. Пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів працює наступним чином. Лісоматеріали завантажуються на платформу 4 на верхньому вентиляційному 8 або нижньому відкотному 10 штреках. Потім машиніст лебідки 1 вмикає лебідку 1 і платформа 4 за допомогою канату 3 через обвідний блок 12, що навивається на барабан лебідки 1, починає рух на лижах 5 по підошві виробки: вгору, якщо лісоматеріали завантажувалися на відкотному штреку 10 або вниз, якщо вони транспортуються з вентиляційного штреку 8. Адресна доставка лісоматеріалів до місця призначення у лаві 11 здійснюється машиністом за допомогою датчика 2 місцезнаходження платформи 4, наприклад лічильника числа обертів канатного барабана лебідки 1. Після досягнення платформою 4 місця розвантаження лісоматеріалів вона зупиняється, ланцюги 9 та фіксатори 7 вивільняються, бокова стінка 6 платформи 4 відкривається назовні і необхідна кількість лісоматеріалів вручну вивантажується. Після закінчення цієї операції бокова стінка 6 платформи 4 закривається за допомогою фіксаторів 7, ланцюгами 9 закріплюються лісоматеріали, що лишилися на платформі 4. Машиніст лебідки 1 вмикає останню і процес транспортування лісоматеріалів продовжується. 1 UA 92211 U 5 Включення до конструкції пристрою для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів датчика місцезнаходження платформи дозволяє чітко позиціонувати останню у лаві та адресно доставляти лісоматеріали до місця призначення, що суттєво підвищує продуктивність установки та безпеку її експлуатації. Виконання платформи без передньої та з відкидною боковою стінками дозволяє суттєво знизити трудомісткість процесів завантаження та розвантаження лісоматеріалів на неї та підвищити безпеку робіт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Пристрій для доставки лісоматеріалів у лавах з крутим заляганням вугільних пластів, що містить канат, з'єднаний з обвідним блоком, барабаном лебідки, платформою на лижах, який відрізняється тим, що введено встановлений на лебідці датчик місцезнаходження платформи, а сама платформа виконана відкритою спереду і з боковою стінкою, відкидною та фіксованою у вертикальній площині в моменти, відповідно, розвантаження та завантаження і транспортування. 2 UA 92211 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
