Перевантажувач для закладки породи в вироблений простір лав з похилим заляганням вугільних пластів
Номер патенту: 139
Опубліковано: 30.04.1993
Автори: Глухов Георгій Іванович, Овчинніков Віталій Пилипович, Пророченко Валерій Іванович, Бендерський Микола Васильович, Федосенко Микола Васильович
Формула / Реферат
Ф о р м у л а и з о б р е т е н и я
Перегружатель для закладки породы в выработанное пространство лав с пологим залеганием угольных пластов, включающий ходовую тележку с опорной платформой, на которой расположен секционный ленточный транспортер с закрепленным на нем бункером, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и снижения энергозатрат на транспортирование породы за счет регулировки угла наклона рамы транспортера, ходовая тележка снабжена кольцом скольжения, на котором установлена с возможностью поворота опорная платформа, а на ней посредством несущих рычагов со стопорными пальцами и гидродомкрата размещен секционный ленточный транспортер, при этом несущие рычаги и гидродомкрат соединены с опорной платформой и с транспортером шарнирно и несущие рычаги установлены с возможностью фиксации стопорными пальцами относительно транспортера.
Текст

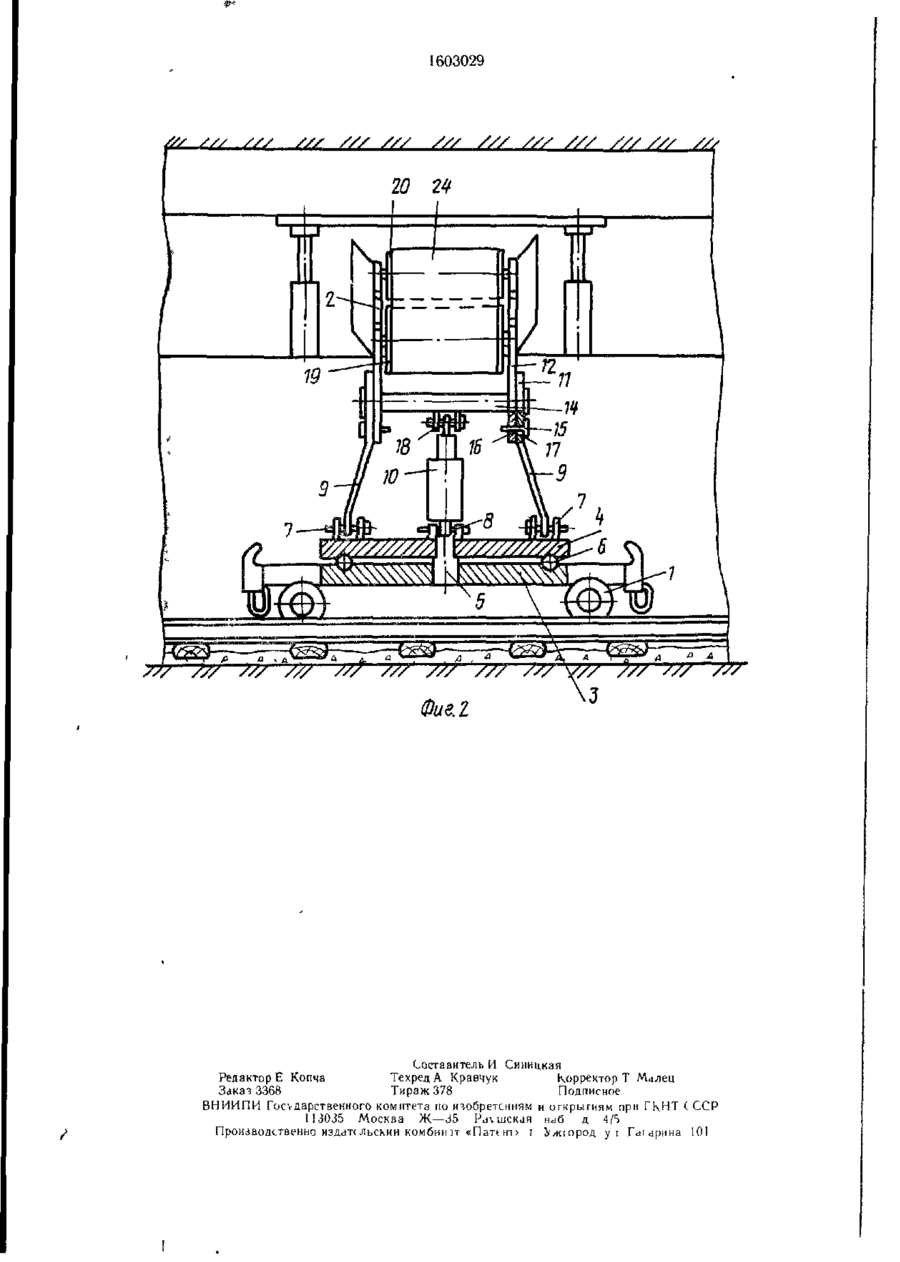

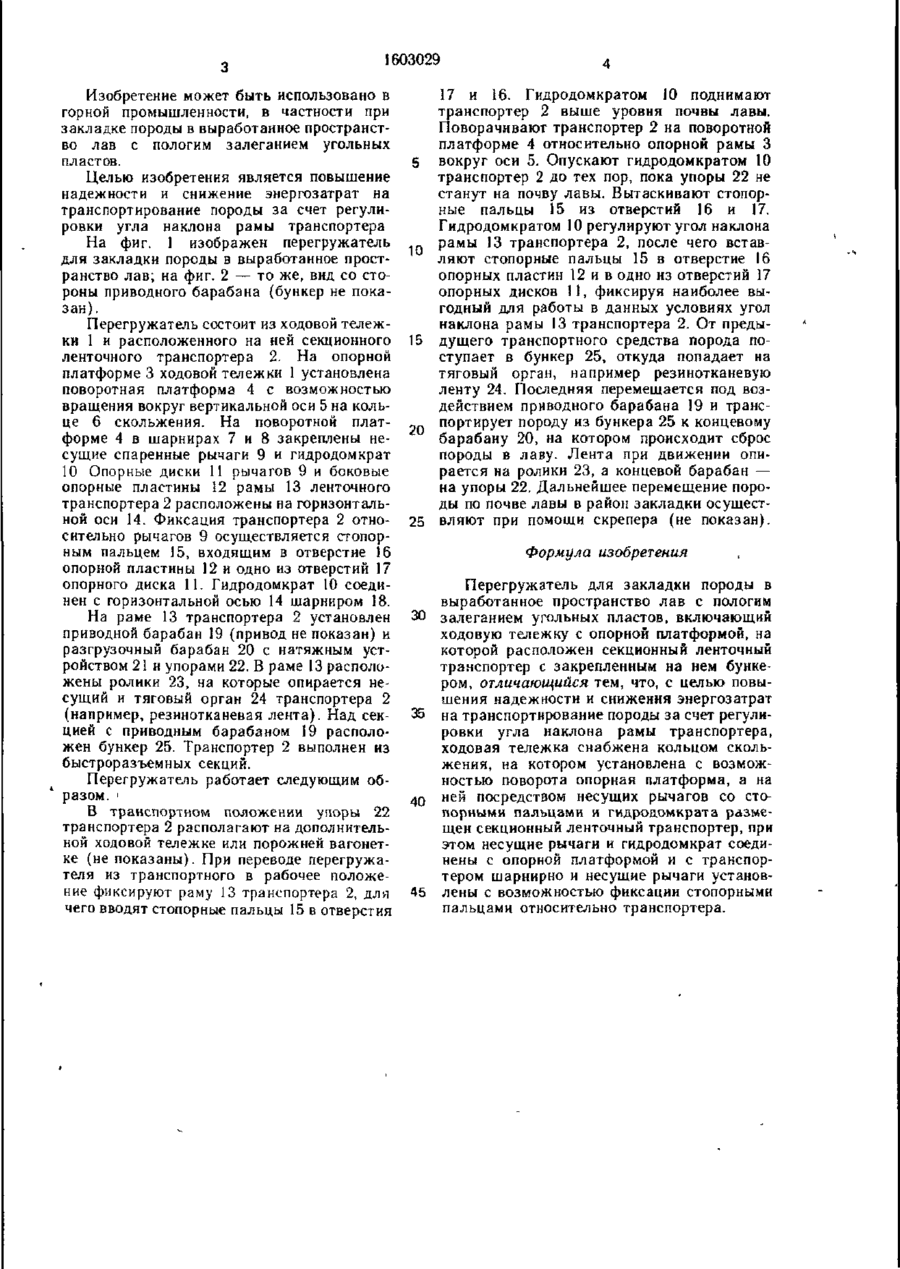

Изобретение относится к горной промышленности, в частности может быть использовано при закладке породы в выработанное пространство лав с пологим залеганием угольных пластов. Цель изобретения — повышение надежности и снижение энергозатрат на транспортирование породы за счет регулировки угла наклона рамы транспортера. Перегружатель для закладки породы в выработанное пространство лав с пологим залеганием угольных пластов состоит из хо довой тележки 1 и расположенного на ней секционного ленточного транспортера (ЛТ) 2. На опорной платформе 3 ходовой тележки 1 установлена поворотная платформа 4 с возможностью вращения вокруг вертикальной оси 5 на кольце 6 скольжения. На поворотной платформе 4 ходовой тележки 1 установлены в шарнирах 7 н 8 несущие спаренные рычаги 9 и гидродомкрат (ГД) 10. На верхних концах рычагов 9 выполнены опорные диски 11, соединенные между собой горизонтальной осью 14. На этой же оси 14 установлены боковые опорные пластины 12 рамы ЛТ 2. Фиксация ЛТ 2 относительно рычагов 9 осуществляется стопорными пальцами 15, входящими в отверстие опорной пластины 12 и одно из отверстий 17 опорного диска ] ] . При этом ГД 10 соединен с горизонтальной осью 14 шарниром 18. При переводе перегружателя из транспортного в рабочее положение ГД 10 поднимают ЛТ 2 выше уровня почвы лавы. Поворачивают ЛТ 2 относительно ходовой тележки к лаве ГД 10, опускают ЛТ 2 до установки упоров 22 на почву лавы. Расфиксируют ЛТ 2 относительно несущих рычагов 9 и ГД 10, устанавливают наиболее выгодный в данных условиях угол наклона ЛТ 2, после чего
ДивитисяДодаткова інформація
Автори англійськоюOvchynnikov Vitalii Pylypovych, Prorochenko Valerii Ivanovych, Hlukhov Heorhii Ivanovych
Автори російськоюОвчинников Виталий Филиппович, Пророченко Валерий Иванович, Глухов Георгий Иванович
МПК / Мітки
МПК: E21F 13/08
Мітки: вироблений, перевантажувач, лав, вугільних, закладки, простір, заляганням, породи, пластів, похилим
