Пристрій для комбінованого виймання вугільних пластів

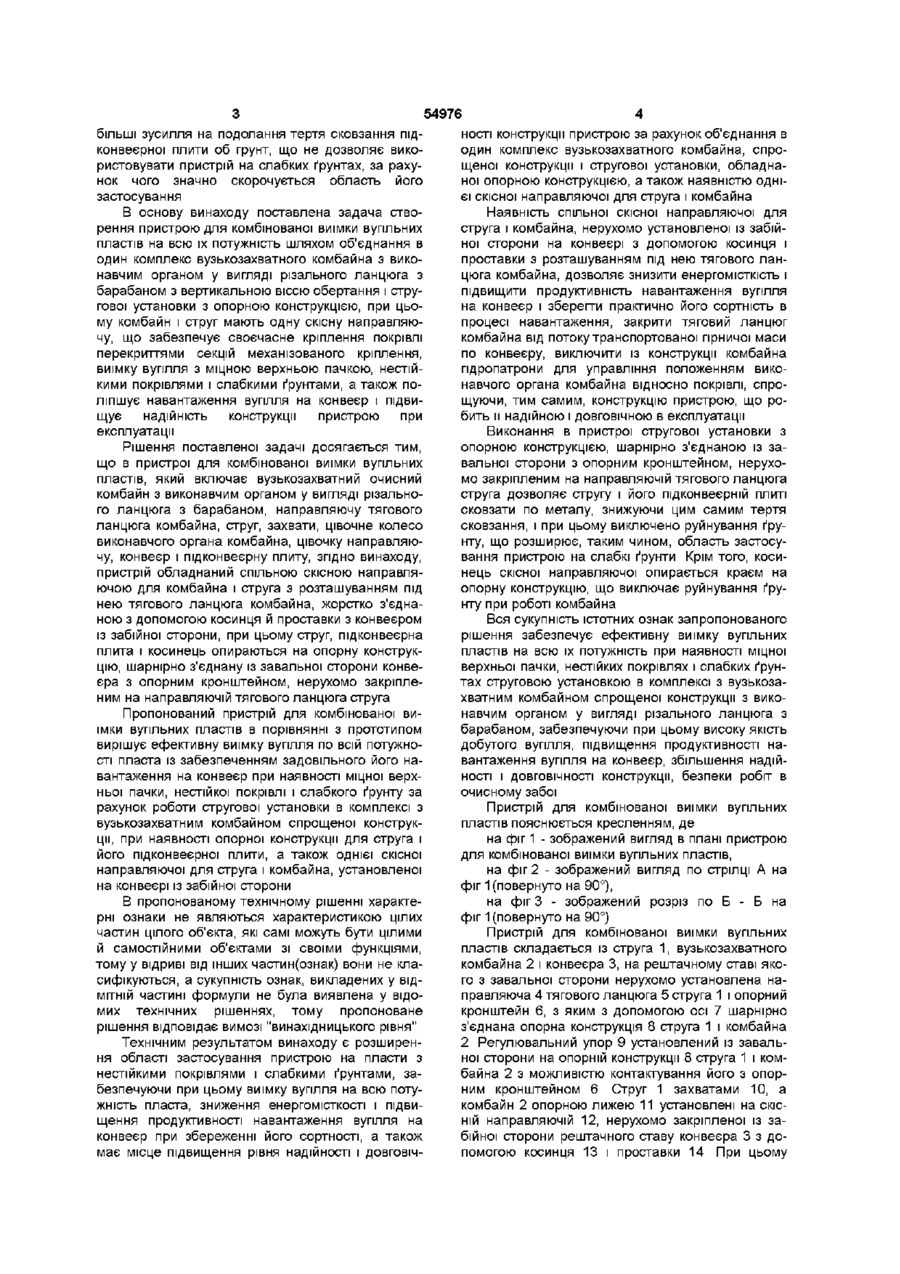

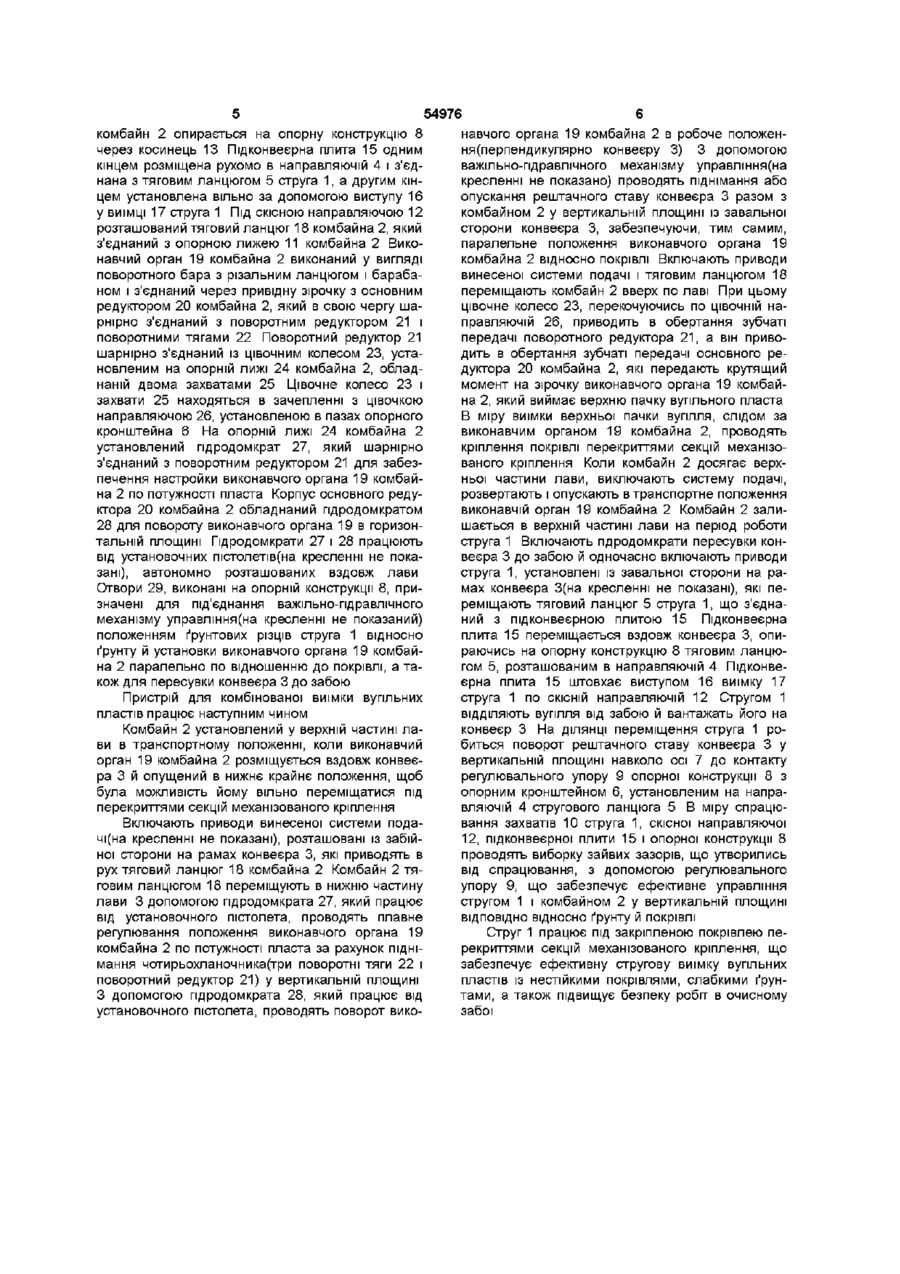

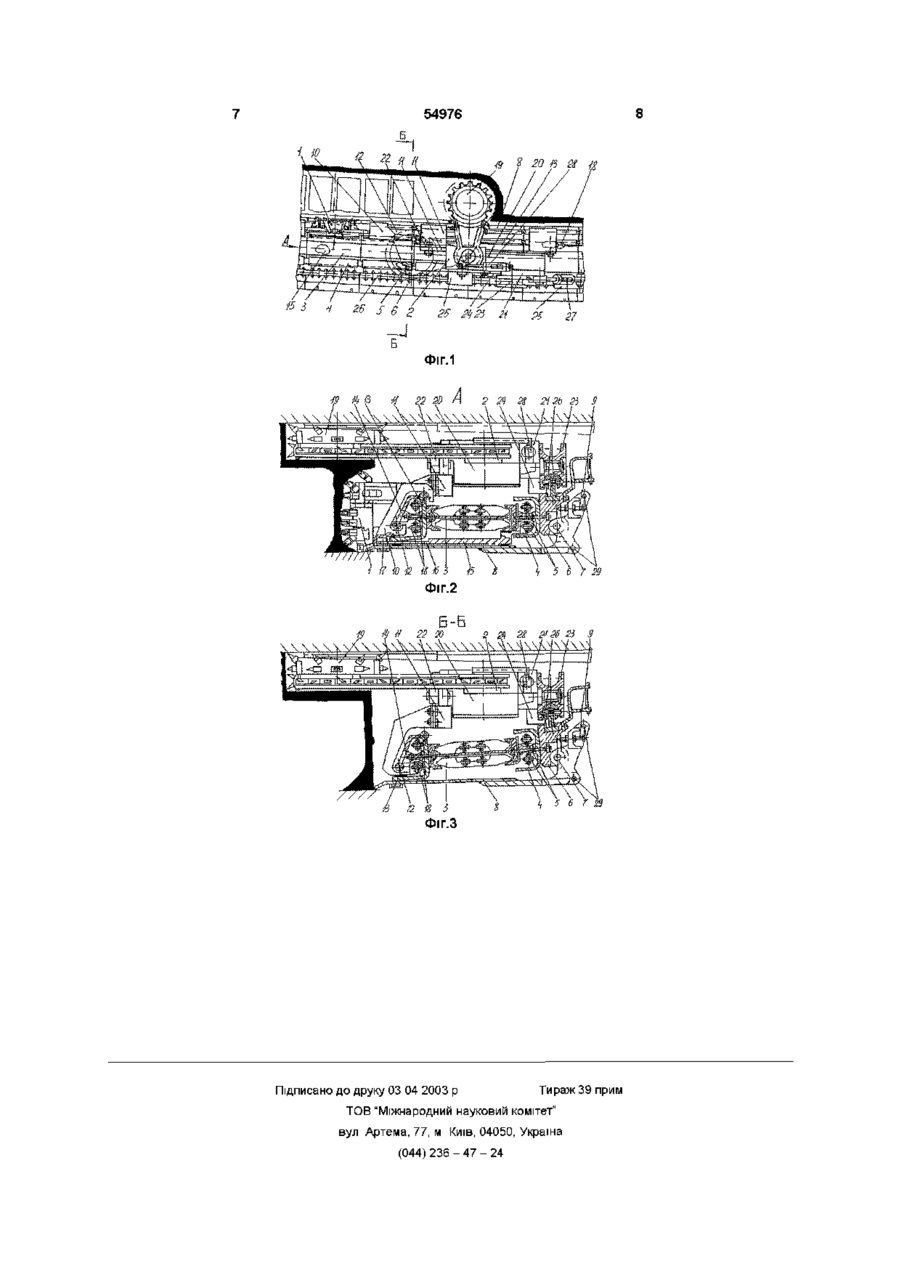

Пристрій для комбінованого виймання вугільних пластів, який містить вузькозахватний очисний комбайн з виконавчим органом у вигляді різального ланцюга з барабаном, напрямну тяго вого ланцюга комбайна, струг, захвати, цівкове колесо виконавчого органа комбайна, цівкову напрямну, конвеєр і під конвеєрну плиту, який відрізняється тим, що пристрій оснащений спільною скісною напрямною для комбайна і струга з розміщенням під нею тягового ланцюга комбайна, жорстко з'єднаною за допомогою кутика й проставки з конвеєром із забійної сторони, при цьому струг, підконвеєрна плита і кутик спираються на опорну конструкцію, шарнірно з'єднану із завальної сторони конвеєра з опорним кронштейном, нерухомо закріпленим на напрямній тягового ланцюга струга Винахід стосується вугільної промисловості, зокрема для очисних робіт комбінованої виїмки вугілля струговою установкою з вузькозахватним очисним комбайном Відома стругова установка, яка включає струг, конвеєр, скісну направляючу, установлену із забійної сторони конвеєра, направляючу тягового ланцюга струга, установлену із завальної сторони конвеєра, підконвеєрну плиту, опорну конструкцію [див Деклараційний патент України №33928А, МПК 6Е 21С 27/32, публ 15 02 2001, бюл №1 "Стругова установка"] Недоліком відомої стругової установки є те, що вона не забезпечує виїмку вугілля на всю потужність пласта при ЗМІННІЙ її висоті по довжині лави із-за можливого заклинювання струга між ґрунтом і покрівлею, а також при наявності міцної верхньої пачки вугілля, яка трудно ВІДДІЛЯЄТЬСЯ ВІД покрівлі, що робить стругову виїмку неефективною й виключає можливість застосування агрегатованого механізованого кріплення для роботи в комплексі зі струговою установкою Крім того, стругова установка має обмежену область застосування по СТІЙКОСТІ покрівлі(не нижче середньої СТІЙКОСТІ), так як при роботі струга покрівля повинна допускати СТІЙКІСТЬ до 3 годин в безстояковому призабійному просторі шириною до 2м і в непідтримуваній верхняками смузі покрівлі шириною до 0,8м комбінованої виїмки вугільних пластів, який включає вузькозахватний комбайн з виконавчим органом у вигляді різального ланцюга з барабаном, направляючу для тягового ланцюга комбайна, струг, захвати струга і комбайна, цівочне колесо виконавчого органа комбайна, цівочку направляючу, конвеєр і підконвеєрну плиту [див Деклараційний патент України №35250А, МПК 6Е 21С 27/00, публ 15 03 2001, бюл №2 "Пристрій для комбінованої виїмки вугільних пластів"] Недоліком відомого пристрою для комбінованої виїмки вугільних пластів є те, що регулювання положення виконавчого органа комбайна, виконаного у вигляді різального ланцюга з барабаном, відносно покрівлі проводиться пдропатронами, установленими із забійної сторони на опорних лижах комбайна, шляхом вибору зазорів, які є в кінематичних зв'язках пристрою, що ускладнює конструкцію комбайна і робить її менш надійною в експлуатації Крім того, пристрій має незадовільну навантажувальну площину для навантаження відбитого вугілля на конвеєр, що вимагає при цьому додаткових затрат енергії і приводить до погіршення якості вугілля із-за додаткового його подрібнення при навантаженні Найближчим по технічній суті до заявленого рішення, прийнятого за прототип, є пристрій для В пристрої струг підконвеєрною плитою опирається безпосередньо на грунт і притискається до нього вагою ділянки конвеєра, а тому при русі струга підконвеєрна плита руйнує грунт, якщо він м'який, а при наявності міцного ґрунту потрібні (О о> ю 54976 НОСТІ конструкції пристрою за рахунок об'єднання в один комплекс вузькозахватного комбайна, спрощеної конструкції і стругової установки, обладнаної опорною конструкцією, а також наявністю однієї скісної направляючої для струга і комбайна Наявність спільної скісної направляючої для струга і комбайна, нерухомо установленої із забійної сторони на конвеєрі з допомогою косинця і проставки з розташуванням під нею тягового ланцюга комбайна, дозволяє знизити енергомісткість і підвищити продуктивність навантаження вугілля на конвеєр і зберегти практично його сортність в процесі навантаження, закрити тяговий ланцюг комбайна від потоку транспортованої гірничої маси по конвеєру, виключити із конструкції комбайна пдропатрони для управління положенням виконавчого органа комбайна відносно покрівлі, спрощуючи, тим самим, конструкцію пристрою, що робить и надійною і довговічною в експлуатації Виконання в пристрої стругової установки з опорною конструкцією, шарнірно з'єднаною із заРішення поставленої задачі досягається тим, вальної сторони з опорним кронштейном, нерухощо в пристрої для комбінованої виїмки вугільних мо закріпленим на направляючій тягового ланцюга пластів, який включає вузькозахватний очисний струга дозволяє стругу і його підконвеєрній плиті комбайн з виконавчим органом у вигляді різальносковзати по металу, знижуючи цим самим тертя го ланцюга з барабаном, направляючу тягового сковзання, і при цьому виключено руйнування ґруланцюга комбайна, струг, захвати, цівочне колесо нту, що розширює, таким чином, область застосувиконавчого органа комбайна, цівочку направляювання пристрою на слабкі ґрунти Крім того, косичу, конвеєр і підконвеєрну плиту, згідно винаходу, нець скісної направляючої опирається краєм на пристрій обладнаний спільною скісною направляопорну конструкцію, що виключає руйнування ґруючою для комбайна і струга з розташуванням під нту при роботі комбайна нею тягового ланцюга комбайна, жорстко з'єднаною з допомогою косинця й проставки з конвеєром Вся сукупність істотних ознак запропонованого із забійної сторони, при цьому струг, підконвеєрна рішення забезпечує ефективну виїмку вугільних плита і косинець опираються на опорну конструкпластів на всю їх потужність при наявності міцної цію, шарнірно з'єднану із завальної сторони конвеверхньої пачки, нестійких покрівлях і слабких ґрунєра з опорним кронштейном, нерухомо закріплетах струговою установкою в комплексі з вузькозаним на направляючій тягового ланцюга струга хватним комбайном спрощеної конструкції з виконавчим органом у вигляді різального ланцюга з Пропонований пристрій для комбінованої вибарабаном, забезпечуючи при цьому високу якість їмки вугільних пластів в порівнянні з прототипом добутого вугілля, підвищення продуктивності навирішує ефективну виїмку вугілля по всій потужновантаження вугілля на конвеєр, збільшення надійсті пласта із забезпеченням задовільного його наності і ДОВГОВІЧНОСТІ конструкції, безпеки робіт в вантаження на конвеєр при наявності міцної верхочисному забої ньої пачки, нестійкої покрівлі і слабкого ґрунту за рахунок роботи стругової установки в комплексі з Пристрій для комбінованої виїмки вугільних вузькозахватним комбайном спрощеної конструкпластів пояснюється кресленням, де ції, при наявності опорної конструкції для струга і на фіг 1 - зображений вигляд в плані пристрою його підконвеєрної плити, а також однієї скісної для комбінованої виїмки вугільних пластів, направляючої для струга і комбайна, установленої на фіг 2 - зображений вигляд по стрілці А на на конвеєрі із забійної сторони фіг 1 (повернуто на 90°), В пропонованому технічному рішенні характена фіг 3 - зображений розріз по Б - Б на рні ознаки не являються характеристикою цілих фіг 1 (повернуто на 90°) частин цілого об'єкта, які самі можуть бути цілими Пристрій для комбінованої виїмки вугільних й самостійними об'єктами зі своїми функціями, пластів складається із струга 1, вузькозахватного тому у відриві від інших частин(ознак) вони не клакомбайна 2 і конвеєра 3, на рештачному ставі якосифікуються, а сукупність ознак, викладених у ВІДго з завальної сторони нерухомо установлена наМІТНІЙ частині формули не була виявлена у відоправляюча 4 тягового ланцюга 5 струга 1 і опорний мих технічних рішеннях, тому пропоноване кронштейн 6, з яким з допомогою осі 7 шарнірно рішення відповідає вимозі "винахідницького рівня" з'єднана опорна конструкція 8 струга 1 і комбайна 2 Регулювальний упор 9 установлений із завальТехнічним результатом винаходу є розширенної сторони на опорній конструкції 8 струга 1 і комня області застосування пристрою на пласти з байна 2 з можливістю контактування його з опорнестійкими покрівлями і слабкими ґрунтами, заним кронштейном 6 Струг 1 захватами 10, а безпечуючи при цьому виїмку вугілля на всю потукомбайн 2 опорною лижею 11 установлені на СКІСжність пласта, зниження енергомісткості і підвиНІЙ направляючій 12, нерухомо закріпленої із защення продуктивності навантаження вугілля на бійної сторони рештачного ставу конвеєра 3 з доконвеєр при збереженні його сортності, а також помогою косинця 13 і проставки 14 При цьому має місце підвищення рівня надійності і ДОВГОВІЧбільші зусилля на подолання тертя сковзання підконвеєрної плити об грунт, що не дозволяє використовувати пристрій на слабких ґрунтах, за рахунок чого значно скорочується область його застосування В основу винаходу поставлена задача створення пристрою для комбінованої виїмки вугільних пластів на всю їх потужність шляхом об'єднання в один комплекс вузькозахватного комбайна з виконавчим органом у вигляді різального ланцюга з барабаном з вертикальною віссю обертання і стругової установки з опорною конструкцією, при цьому комбайн і струг мають одну скісну направляючу, що забезпечує своєчасне кріплення покрівлі перекриттями секцій механізованого кріплення, виїмку вугілля з міцною верхньою пачкою, нестійкими покрівлями і слабкими ґрунтами, а також поліпшує навантаження вугілля на конвеєр і підвищує надійність конструкції пристрою при експлуатації 54976 комбайн 2 опирається на опорну конструкцію 8 через косинець 13 Підконвеєрна плита 15 одним кінцем розміщена рухомо в направляючій 4 і з'єднана з тяговим ланцюгом 5 струга 1, а другим кінцем установлена вільно за допомогою виступу 16 у виїмці 17 струга 1 Під скісною направляючою 12 розташований тяговий ланцюг 18 комбайна 2, який з'єднаний з опорною лижею 11 комбайна 2 Виконавчий орган 19 комбайна 2 виконаний у вигляді поворотного бара з різальним ланцюгом і барабаном і з'єднаний через привідну зірочку з основним редуктором 20 комбайна 2, який в свою чергу шарнірно з'єднаний з поворотним редуктором 21 і поворотними тягами 22 Поворотний редуктор 21 шарнірно з'єднаний із цівочним колесом 23, установленим на опорній лижі 24 комбайна 2, обладнаній двома захватами 25 Цівочне колесо 23 і захвати 25 находяться в зачепленні з цівочкою направляючою 26, установленою в пазах опорного кронштейна 6 На опорній лижі 24 комбайна 2 установлений гідродомкрат 27, який шарнірно з'єднаний з поворотним редуктором 21 для забезпечення настройки виконавчого органа 19 комбайна 2 по потужності пласта Корпус основного редуктора 20 комбайна 2 обладнаний гідродомкратом 28 для повороту виконавчого органа 19 в горизонтальній площині Гідродомкрати 27 і 28 працюють від установочних пістолетів(на кресленні не показані), автономно розташованих вздовж лави Отвори 29, виконані на опорній конструкції 8, призначені для під'єднання важільно-гідравлічного механізму управлшня(на кресленні не показаний) положенням ґрунтових різців струга 1 відносно ґрунту й установки виконавчого органа 19 комбайна 2 паралельно по відношенню до покрівлі, а також для пересувки конвеєра 3 до забою Пристрій для комбінованої виїмки вугільних пластів працює наступним чином Комбайн 2 установлений у верхній частині лави в транспортному положенні, коли виконавчий орган 19 комбайна 2 розміщується вздовж конвеєра 3 й опущений в нижнє крайнє положення, щоб була можливість йому вільно переміщатися під перекриттями секцій механізованого кріплення Включають приводи винесеної системи подачі(на кресленні не показані), розташовані із забійної сторони на рамах конвеєра 3, які приводять в рух тяговий ланцюг 18 комбайна 2 Комбайн 2 тяговим ланцюгом 18 переміщують в нижню частину лави 3 допомогою гідродомкрата 27, який працює від установочного пістолета, проводять плавне регулювання положення виконавчого органа 19 комбайна 2 по потужності пласта за рахунок піднімання чотирьохланочника(три поворотні тяги 22 і поворотний редуктор 21) у вертикальній площині З допомогою гідродомкрата 28, який працює від установочного пістолета, проводять поворот вико навчого органа 19 комбайна 2 в робоче положення(перпендикулярно конвеєру 3) 3 допомогою важільно-гідравлічного механізму управлшня(на кресленні не показано) проводять піднімання або опускання рештачного ставу конвеєра 3 разом з комбайном 2 у вертикальній площині із завальної сторони конвеєра 3, забезпечуючи, тим самим, паралельне положення виконавчого органа 19 комбайна 2 відносно покрівлі Включають приводи винесеної системи подачі і тяговим ланцюгом 18 переміщають комбайн 2 вверх по лаві При цьому цівочне колесо 23, перекочуючись по ЦІВОЧНІЙ направляючій 26, приводить в обертання зубчаті передачі поворотного редуктора 2 1 , а він приводить в обертання зубчаті передачі основного редуктора 20 комбайна 2, які передають крутящий момент на зірочку виконавчого органа 19 комбайна 2, який виймає верхню пачку вугільного пласта В міру виїмки верхньої пачки вугілля, слідом за виконавчим органом 19 комбайна 2, проводять кріплення покрівлі перекриттями секцій механізованого кріплення Коли комбайн 2 досягає верхньої частини лави, виключають систему подачі, розвертають і опускають в транспортне положення виконавчій орган 19 комбайна 2 Комбайн 2 залишається в верхній частині лави на період роботи струга 1 Включають гідродомкрати пересувки конвеєра 3 до забою й одночасно включають приводи струга 1, установлені із завальної сторони на рамах конвеєра 3(на кресленні не показані), які переміщають тяговий ланцюг 5 струга 1, що з'єднаний з під конвеєрною плитою 15 Підконвеєрна плита 15 переміщається вздовж конвеєра 3, опираючись на опорну конструкцію 8 тяговим ланцюгом 5, розташованим в направляючій 4 Підконвеєрна плита 15 штовхає виступом 16 виїмку 17 струга 1 по СКІСНІЙ направляючій 12 Стругом 1 ВІДДІЛЯЮТЬ вугілля від забою й вантажать його на конвеєр 3 На ДІЛЯНЦІ переміщення струга 1 робиться поворот рештачного ставу конвеєра 3 у вертикальній площині навколо осі 7 до контакту регулювального упору 9 опорної конструкції 8 з опорним кронштейном 6, установленим на направляючій 4 стругового ланцюга 5 В міру спрацювання захватів 10 струга 1, скісної направляючої 12, підконвеєрної плити 15 і опорної конструкції 8 проводять виборку зайвих зазорів, що утворились від спрацювання, з допомогою регулювального упору 9, що забезпечує ефективне управління стругом 1 і комбайном 2 у вертикальній площині ВІДПОВІДНО відносно ґрунту й покрівлі Струг 1 працює під закріпленою покрівлею перекриттями секцій механізованого кріплення, що забезпечує ефективну стругову виїмку вугільних пластів із нестійкими покрівлями, слабкими ґрунтами, а також підвищує безпеку робіт в очисному забої 54976 ФіГ.1 {9 A &
