Розпушувач вихрового змішувача для приготування формувальної суміші

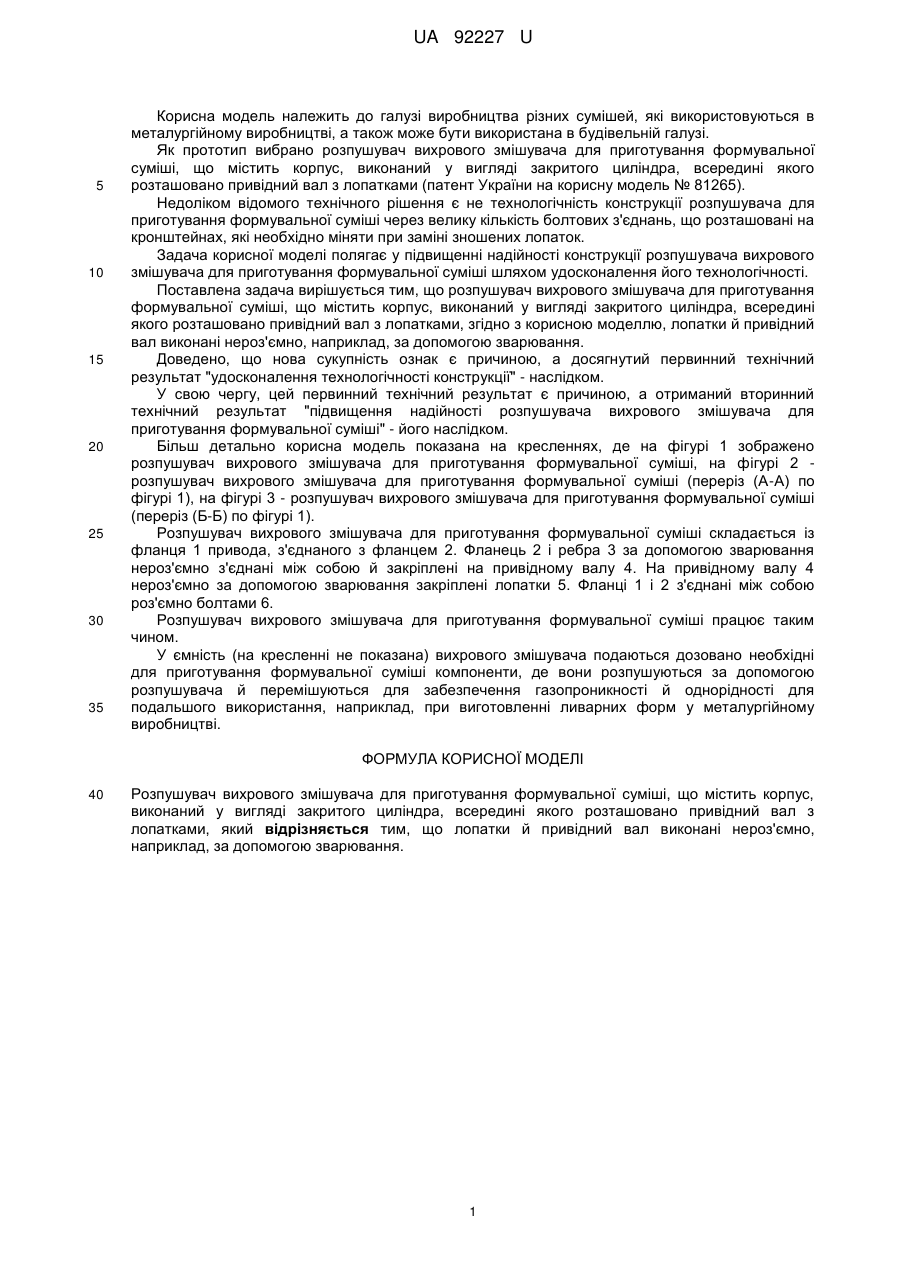

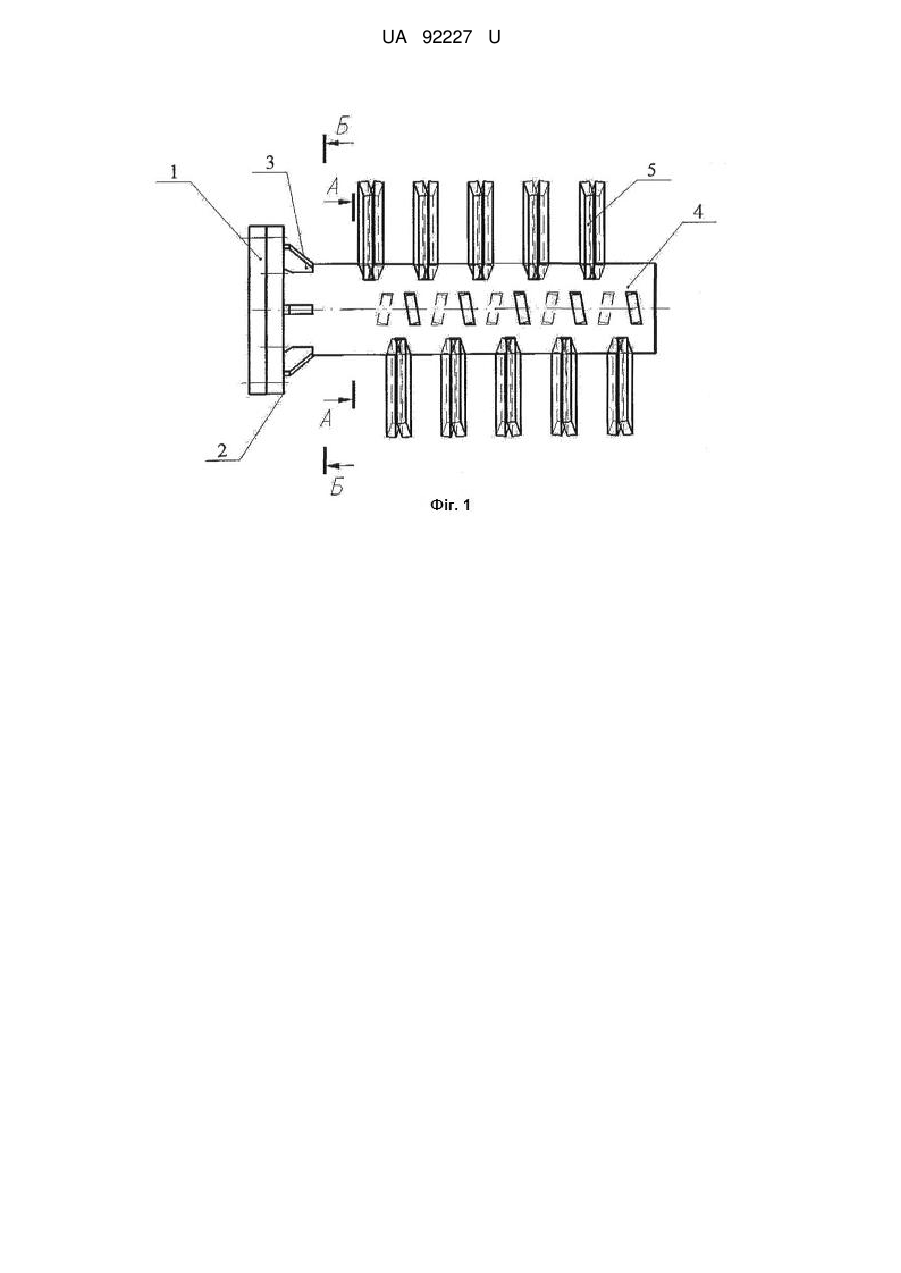

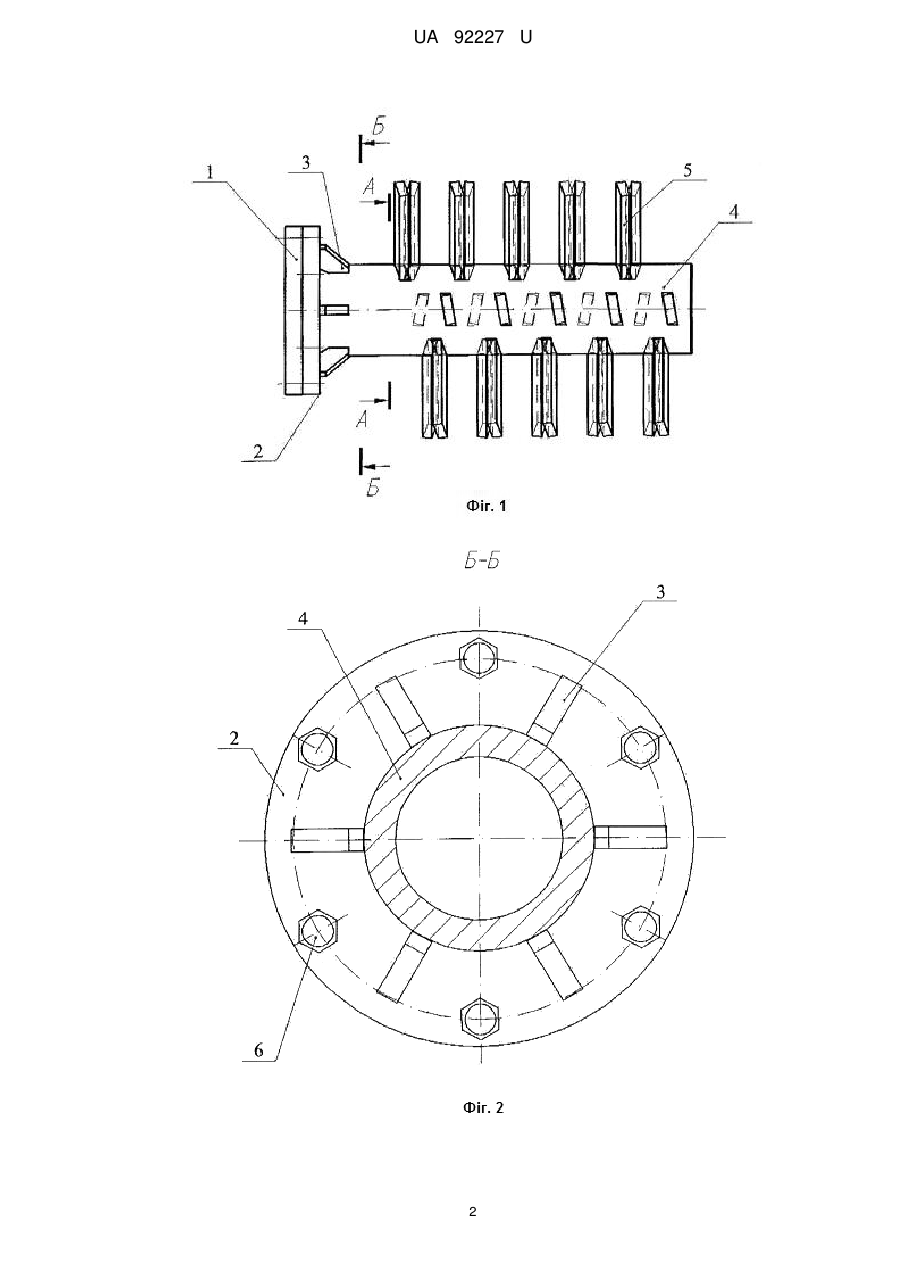

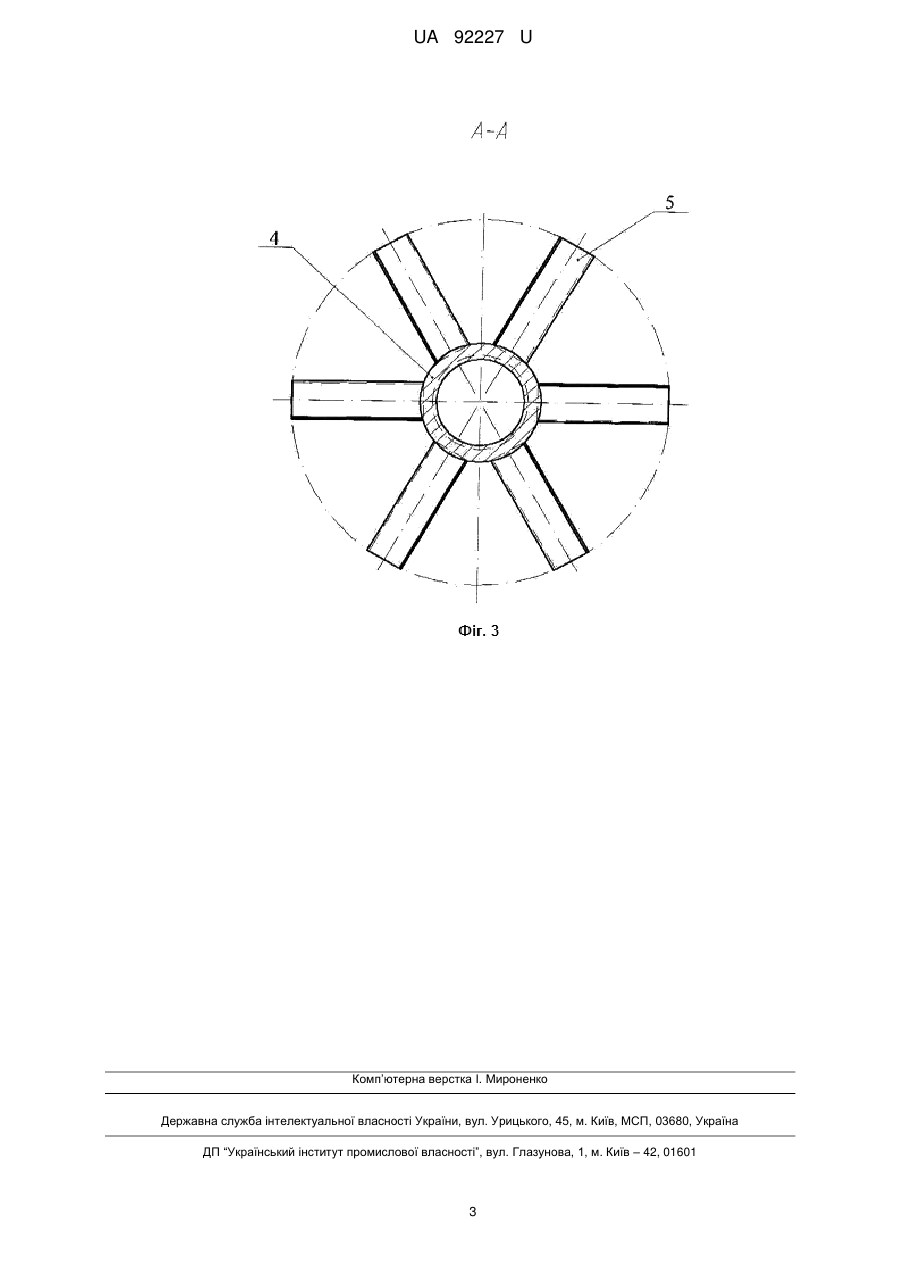

Реферат: Розпушувач вихрового змішувача для приготування формувальної суміші містить корпус, виконаний у вигляді закритого циліндра, всередині якого розташовано привідний вал з лопатками. Лопатки й привідний вал виконані нероз'ємно, наприклад, за допомогою зварювання. UA 92227 U (12) UA 92227 U UA 92227 U 5 10 15 20 25 30 35 Корисна модель належить до галузі виробництва різних сумішей, які використовуються в металургійному виробництві, а також може бути використана в будівельній галузі. Як прототип вибрано розпушувач вихрового змішувача для приготування формувальної суміші, що містить корпус, виконаний у вигляді закритого циліндра, всередині якого розташовано привідний вал з лопатками (патент України на корисну модель № 81265). Недоліком відомого технічного рішення є не технологічність конструкції розпушувача для приготування формувальної суміші через велику кількість болтових з'єднань, що розташовані на кронштейнах, які необхідно міняти при заміні зношених лопаток. Задача корисної моделі полягає у підвищенні надійності конструкції розпушувача вихрового змішувача для приготування формувальної суміші шляхом удосконалення його технологічності. Поставлена задача вирішується тим, що розпушувач вихрового змішувача для приготування формувальної суміші, що містить корпус, виконаний у вигляді закритого циліндра, всередині якого розташовано привідний вал з лопатками, згідно з корисною моделлю, лопатки й привідний вал виконані нероз'ємно, наприклад, за допомогою зварювання. Доведено, що нова сукупність ознак є причиною, а досягнутий первинний технічний результат "удосконалення технологічності конструкції" - наслідком. У свою чергу, цей первинний технічний результат є причиною, а отриманий вторинний технічний результат "підвищення надійності розпушувача вихрового змішувача для приготування формувальної суміші" - його наслідком. Більш детально корисна модель показана на кресленнях, де на фігурі 1 зображено розпушувач вихрового змішувача для приготування формувальної суміші, на фігурі 2 розпушувач вихрового змішувача для приготування формувальної суміші (переріз (А-А) по фігурі 1), на фігурі 3 - розпушувач вихрового змішувача для приготування формувальної суміші (переріз (Б-Б) по фігурі 1). Розпушувач вихрового змішувача для приготування формувальної суміші складається із фланця 1 привода, з'єднаного з фланцем 2. Фланець 2 і ребра 3 за допомогою зварювання нероз'ємно з'єднані між собою й закріплені на привідному валу 4. На привідному валу 4 нероз'ємно за допомогою зварювання закріплені лопатки 5. Фланці 1 і 2 з'єднані між собою роз'ємно болтами 6. Розпушувач вихрового змішувача для приготування формувальної суміші працює таким чином. У ємність (на кресленні не показана) вихрового змішувача подаються дозовано необхідні для приготування формувальної суміші компоненти, де вони розпушуються за допомогою розпушувача й перемішуються для забезпечення газопроникності й однорідності для подальшого використання, наприклад, при виготовленні ливарних форм у металургійному виробництві. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Розпушувач вихрового змішувача для приготування формувальної суміші, що містить корпус, виконаний у вигляді закритого циліндра, всередині якого розташовано привідний вал з лопатками, який відрізняється тим, що лопатки й привідний вал виконані нероз'ємно, наприклад, за допомогою зварювання. 1 UA 92227 U 2 UA 92227 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
