Розпушувач для приготування формувальної суміші

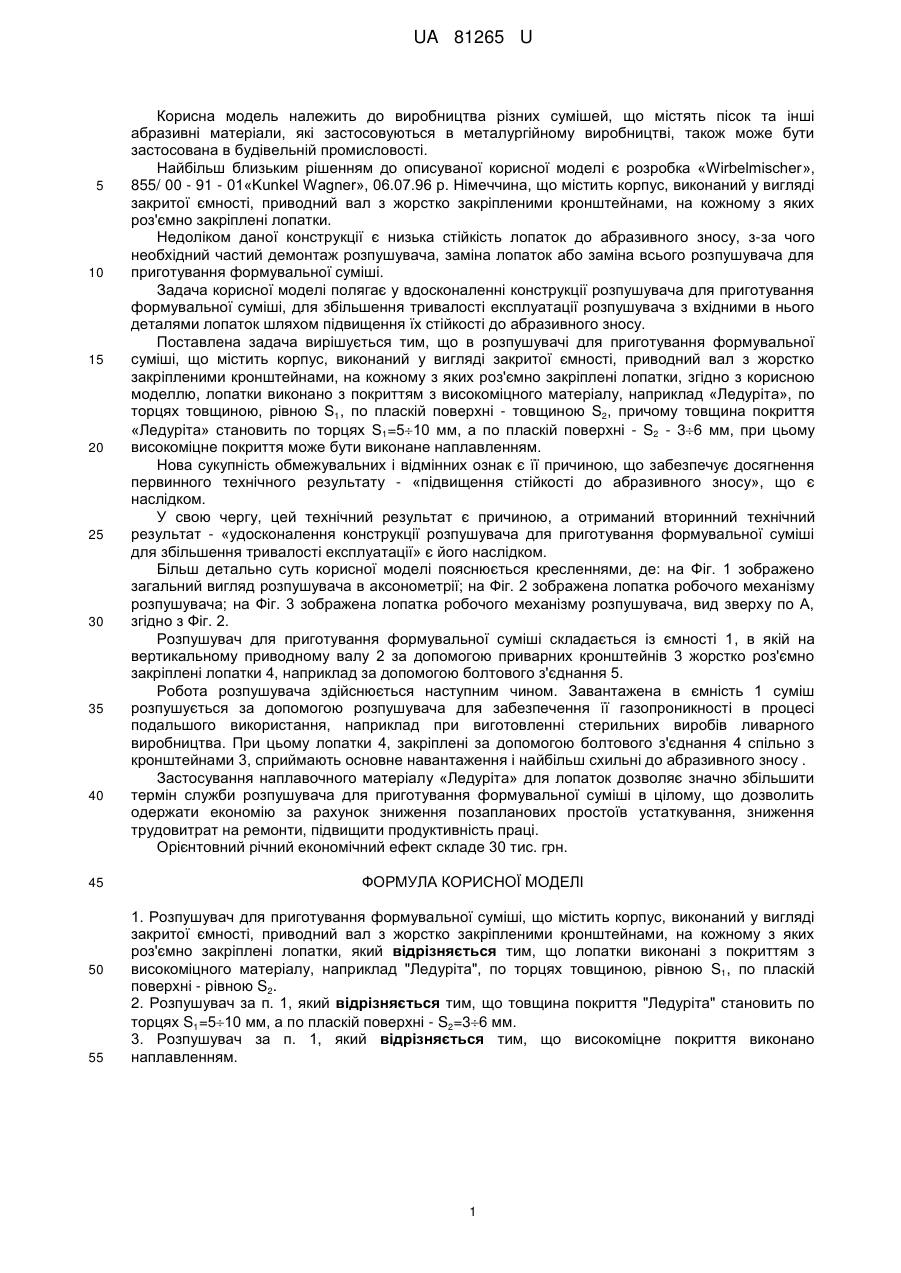

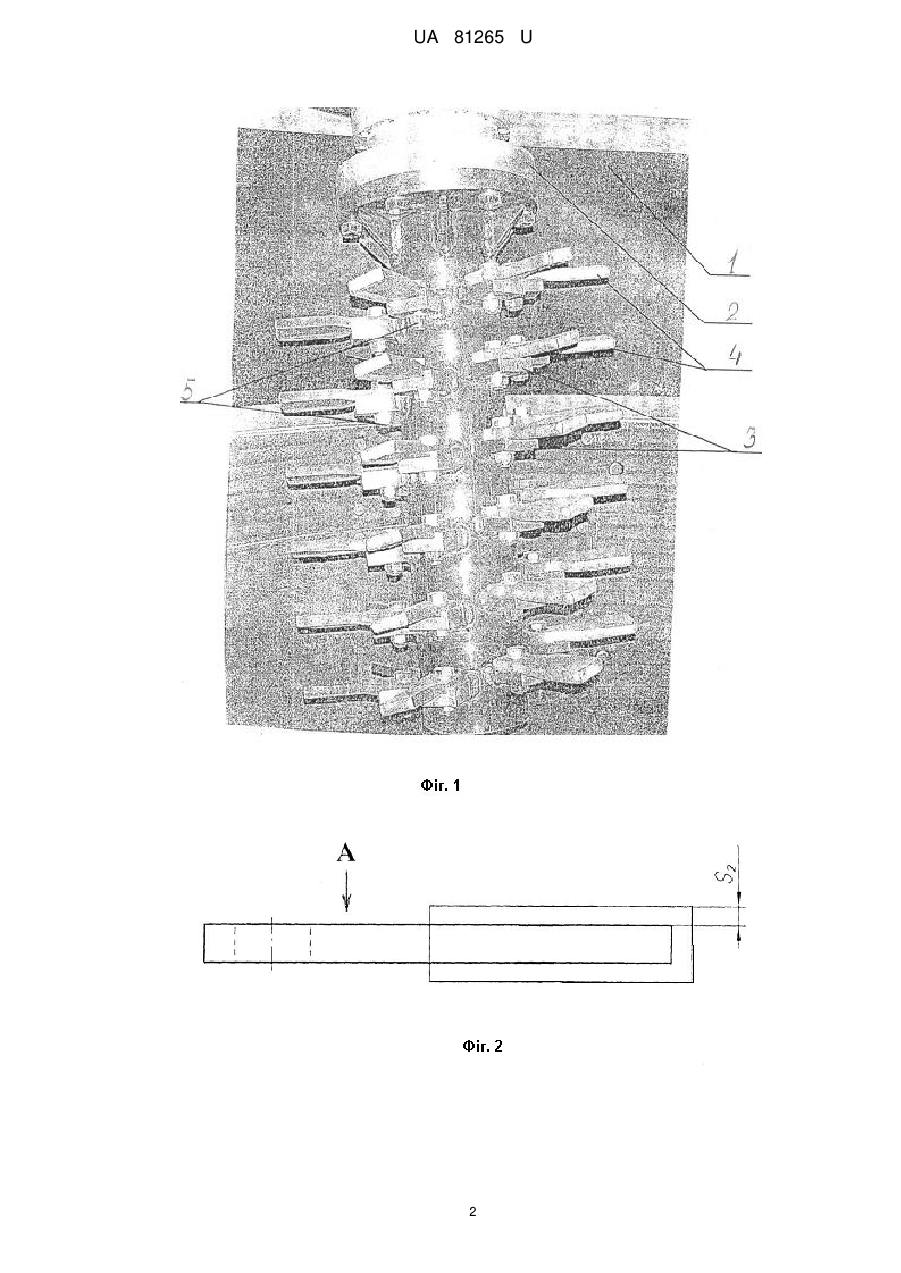

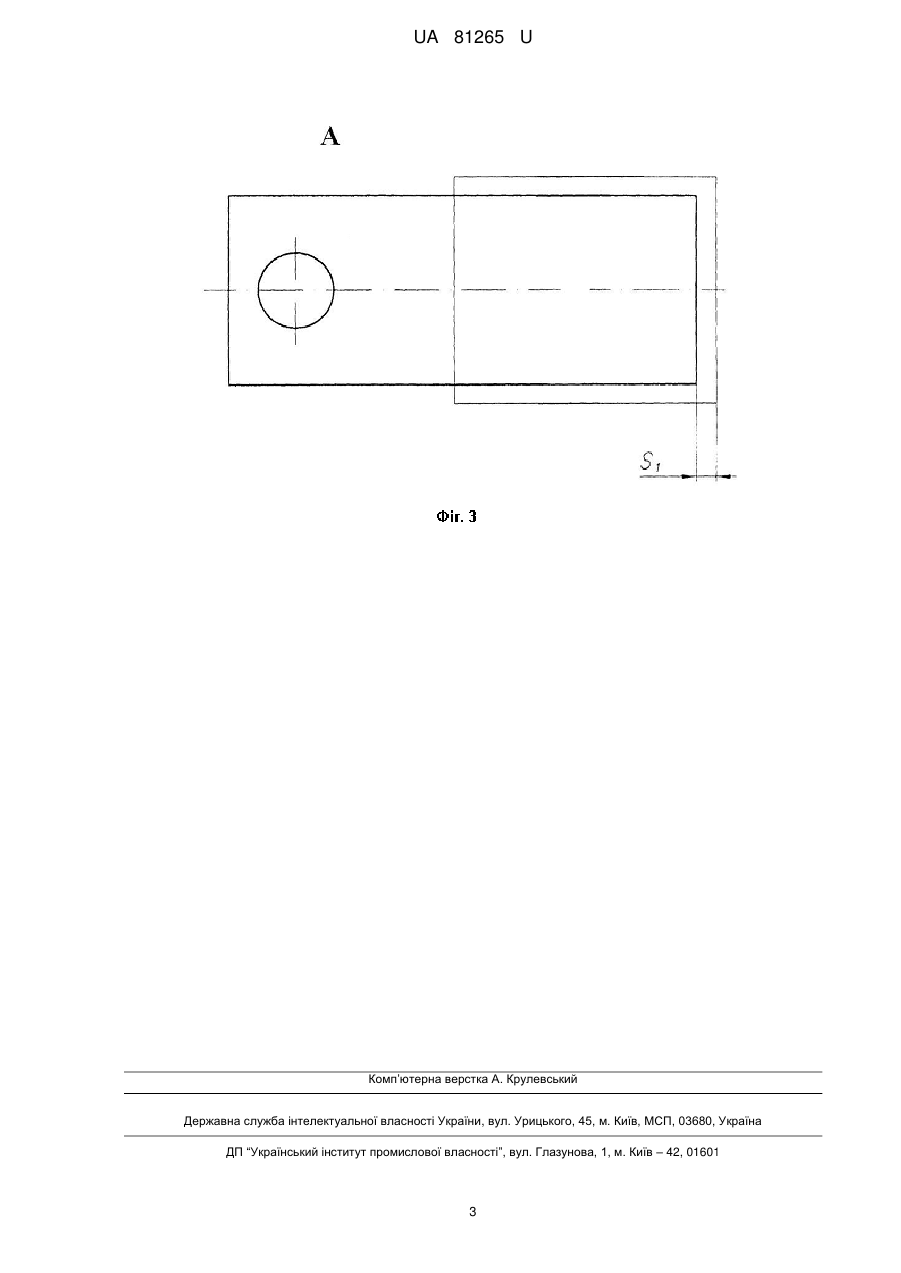

Реферат: Розпушувач для приготування формувальної суміші містить корпус, виконаний у вигляді закритої ємності, приводний вал з жорстко закріпленими кронштейнами, на кожному з яких роз'ємно закріплені лопатки. Лопатки виконані з покриттям з високоміцного матеріалу, наприклад "Ледуріта", по торцях товщиною, рівною S1, по пласкій поверхні - рівною S2, де S1=510 мм, а по пласкій поверхні - S2=36 мм. UA 81265 U (12) UA 81265 U UA 81265 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва різних сумішей, що містять пісок та інші абразивні матеріали, які застосовуються в металургійному виробництві, також може бути застосована в будівельній промисловості. Найбільш близьким рішенням до описуваної корисної моделі є розробка «Wirbelmischer», 855/ 00 - 91 - 01«Kunkel Wagner», 06.07.96 p. Німеччина, що містить корпус, виконаний у вигляді закритої ємності, приводний вал з жорстко закріпленими кронштейнами, на кожному з яких роз'ємно закріплені лопатки. Недоліком даної конструкції є низька стійкість лопаток до абразивного зносу, з-за чого необхідний частий демонтаж розпушувача, заміна лопаток або заміна всього розпушувача для приготування формувальної суміші. Задача корисної моделі полягає у вдосконаленні конструкції розпушувача для приготування формувальної суміші, для збільшення тривалості експлуатації розпушувача з вхідними в нього деталями лопаток шляхом підвищення їх стійкості до абразивного зносу. Поставлена задача вирішується тим, що в розпушувачі для приготування формувальної суміші, що містить корпус, виконаний у вигляді закритої ємності, приводний вал з жорстко закріпленими кронштейнами, на кожному з яких роз'ємно закріплені лопатки, згідно з корисною моделлю, лопатки виконано з покриттям з високоміцного матеріалу, наприклад «Ледуріта», по торцях товщиною, рівною S1, по пласкій поверхні - товщиною S2, причому товщина покриття «Ледуріта» становить по торцях S1=510 мм, а по пласкій поверхні - S2 - 36 мм, при цьому високоміцне покриття може бути виконане наплавленням. Нова сукупність обмежувальних і відмінних ознак є її причиною, що забезпечує досягнення первинного технічного результату - «підвищення стійкості до абразивного зносу», що є наслідком. У свою чергу, цей технічний результат є причиною, а отриманий вторинний технічний результат - «удосконалення конструкції розпушувача для приготування формувальної суміші для збільшення тривалості експлуатації» є його наслідком. Більш детально суть корисної моделі пояснюється кресленнями, де: на Фіг. 1 зображено загальний вигляд розпушувача в аксонометрії; на Фіг. 2 зображена лопатка робочого механізму розпушувача; на Фіг. 3 зображена лопатка робочого механізму розпушувача, вид зверху по А, згідно з Фіг. 2. Розпушувач для приготування формувальної суміші складається із ємності 1, в якій на вертикальному приводному валу 2 за допомогою приварних кронштейнів 3 жорстко роз'ємно закріплені лопатки 4, наприклад за допомогою болтового з'єднання 5. Робота розпушувача здійснюється наступним чином. Завантажена в ємність 1 суміш розпушується за допомогою розпушувача для забезпечення її газопроникності в процесі подальшого використання, наприклад при виготовленні стерильних виробів ливарного виробництва. При цьому лопатки 4, закріплені за допомогою болтового з'єднання 4 спільно з кронштейнами 3, сприймають основне навантаження і найбільш схильні до абразивного зносу . Застосування наплавочного матеріалу «Ледуріта» для лопаток дозволяє значно збільшити термін служби розпушувача для приготування формувальної суміші в цілому, що дозволить одержати економію за рахунок зниження позапланових простоїв устаткування, зниження трудовитрат на ремонти, підвищити продуктивність праці. Орієнтовний річний економічний ефект складе 30 тис. грн. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Розпушувач для приготування формувальної суміші, що містить корпус, виконаний у вигляді закритої ємності, приводний вал з жорстко закріпленими кронштейнами, на кожному з яких роз'ємно закріплені лопатки, який відрізняється тим, що лопатки виконані з покриттям з високоміцного матеріалу, наприклад "Ледуріта", по торцях товщиною, рівною S1, по пласкій поверхні - рівною S2. 2. Розпушувач за п. 1, який відрізняється тим, що товщина покриття "Ледуріта" становить по торцях S1=510 мм, а по пласкій поверхні - S2=36 мм. 3. Розпушувач за п. 1, який відрізняється тим, що високоміцне покриття виконано наплавленням. 1 UA 81265 U 2 UA 81265 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
