Шпонка призматична пружна складена

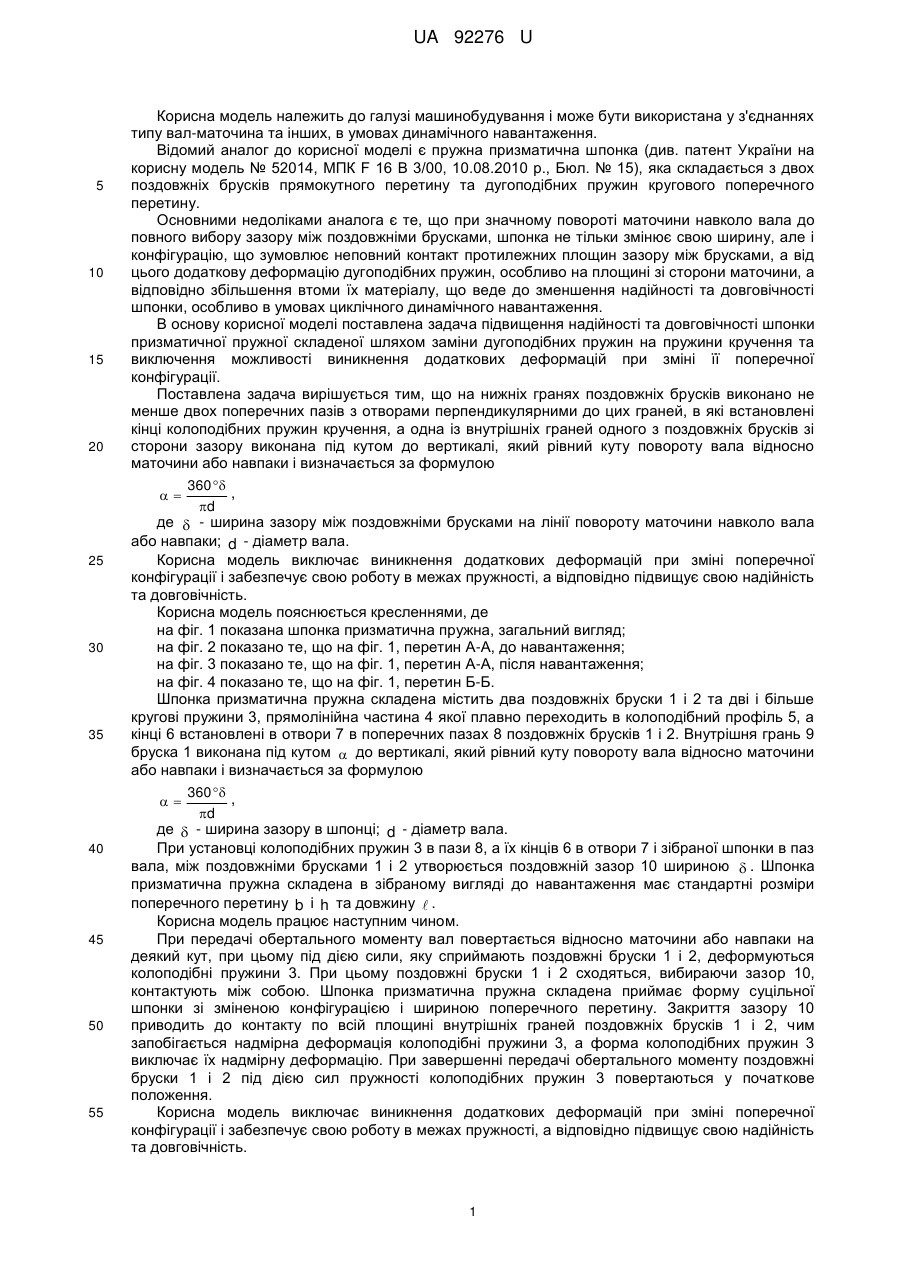

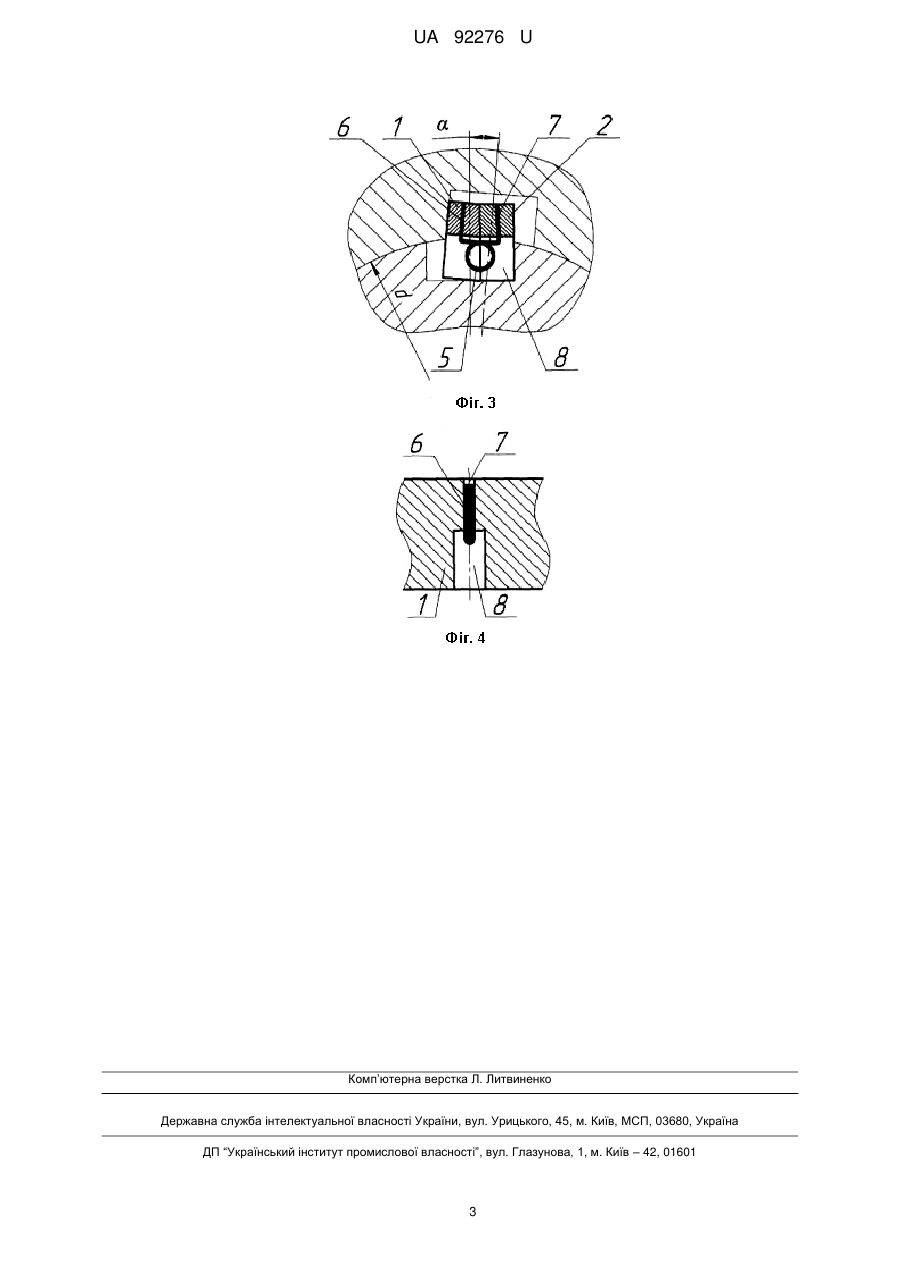

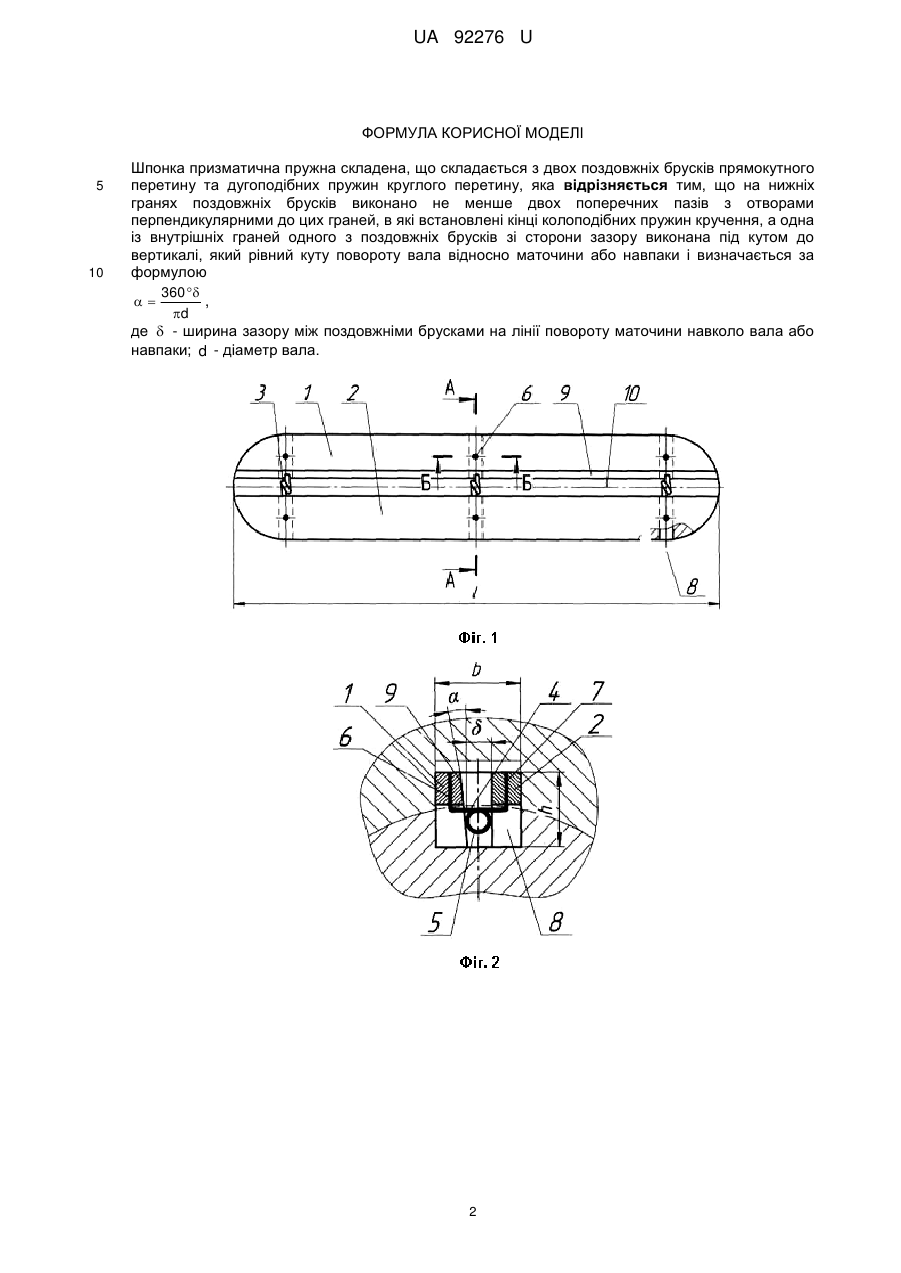

Реферат: Шпонка призматична пружна складена складається з двох поздовжніх брусків прямокутного перетину та дугоподібних пружин круглого перетину. На нижніх гранях поздовжніх брусків виконано не менше двох поперечних пазів з отворами перпендикулярними до цих граней. В отвори встановлені кінці колоподібних пружин кручення. Одна із внутрішніх граней одного з поздовжніх брусків зі сторони зазору виконана під кутом до вертикалі, який рівний куту повороту вала відносно маточини або навпаки. UA 92276 U (54) ШПОНКА ПРИЗМАТИЧНА ПРУЖНА СКЛАДЕНА UA 92276 U UA 92276 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування і може бути використана у з'єднаннях типу вал-маточина та інших, в умовах динамічного навантаження. Відомий аналог до корисної моделі є пружна призматична шпонка (див. патент України на корисну модель № 52014, МПК F 16 В 3/00, 10.08.2010 р., Бюл. № 15), яка складається з двох поздовжніх брусків прямокутного перетину та дугоподібних пружин кругового поперечного перетину. Основними недоліками аналога є те, що при значному повороті маточини навколо вала до повного вибору зазору між поздовжніми брусками, шпонка не тільки змінює свою ширину, але і конфігурацію, що зумовлює неповний контакт протилежних площин зазору між брусками, а від цього додаткову деформацію дугоподібних пружин, особливо на площині зі сторони маточини, а відповідно збільшення втоми їх матеріалу, що веде до зменшення надійності та довговічності шпонки, особливо в умовах циклічного динамічного навантаження. В основу корисної моделі поставлена задача підвищення надійності та довговічності шпонки призматичної пружної складеної шляхом заміни дугоподібних пружин на пружини кручення та виключення можливості виникнення додаткових деформацій при зміні її поперечної конфігурації. Поставлена задача вирішується тим, що на нижніх гранях поздовжніх брусків виконано не менше двох поперечних пазів з отворами перпендикулярними до цих граней, в які встановлені кінці колоподібних пружин кручення, а одна із внутрішніх граней одного з поздовжніх брусків зі сторони зазору виконана під кутом до вертикалі, який рівний куту повороту вала відносно маточини або навпаки і визначається за формулою 360  ,  d де  - ширина зазору між поздовжніми брусками на лінії повороту маточини навколо вала або навпаки; d - діаметр вала. Корисна модель виключає виникнення додаткових деформацій при зміні поперечної конфігурації і забезпечує свою роботу в межах пружності, а відповідно підвищує свою надійність та довговічність. Корисна модель пояснюється кресленнями, де на фіг. 1 показана шпонка призматична пружна, загальний вигляд; на фіг. 2 показано те, що на фіг. 1, перетин А-А, до навантаження; на фіг. 3 показано те, що на фіг. 1, перетин А-А, після навантаження; на фіг. 4 показано те, що на фіг. 1, перетин Б-Б. Шпонка призматична пружна складена містить два поздовжніх бруски 1 і 2 та дві і більше кругові пружини 3, прямолінійна частина 4 якої плавно переходить в колоподібний профіль 5, а кінці 6 встановлені в отвори 7 в поперечних пазах 8 поздовжніх брусків 1 і 2. Внутрішня грань 9 бруска 1 виконана під кутом  до вертикалі, який рівний куту повороту вала відносно маточини або навпаки і визначається за формулою 360  ,  d де  - ширина зазору в шпонці; d - діаметр вала. При установці колоподібних пружин 3 в пази 8, а їх кінців 6 в отвори 7 і зібраної шпонки в паз вала, між поздовжніми брусками 1 і 2 утворюється поздовжній зазор 10 шириною  . Шпонка призматична пружна складена в зібраному вигляді до навантаження має стандартні розміри поперечного перетину b і h та довжину  . Корисна модель працює наступним чином. При передачі обертального моменту вал повертається відносно маточини або навпаки на деякий кут, при цьому під дією сили, яку сприймають поздовжні бруски 1 і 2, деформуються колоподібні пружини 3. При цьому поздовжні бруски 1 і 2 сходяться, вибираючи зазор 10, контактують між собою. Шпонка призматична пружна складена приймає форму суцільної шпонки зі зміненою конфігурацією і шириною поперечного перетину. Закриття зазору 10 приводить до контакту по всій площині внутрішніх граней поздовжніх брусків 1 і 2, чим запобігається надмірна деформація колоподібні пружини 3, а форма колоподібних пружин 3 виключає їх надмірну деформацію. При завершенні передачі обертального моменту поздовжні бруски 1 і 2 під дією сил пружності колоподібних пружин 3 повертаються у початкове положення. Корисна модель виключає виникнення додаткових деформацій при зміні поперечної конфігурації і забезпечує свою роботу в межах пружності, а відповідно підвищує свою надійність та довговічність. 1 UA 92276 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Шпонка призматична пружна складена, що складається з двох поздовжніх брусків прямокутного перетину та дугоподібних пружин круглого перетину, яка відрізняється тим, що на нижніх гранях поздовжніх брусків виконано не менше двох поперечних пазів з отворами перпендикулярними до цих граней, в які встановлені кінці колоподібних пружин кручення, а одна із внутрішніх граней одного з поздовжніх брусків зі сторони зазору виконана під кутом до вертикалі, який рівний куту повороту вала відносно маточини або навпаки і визначається за формулою 360   , d де  - ширина зазору між поздовжніми брусками на лінії повороту маточини навколо вала або навпаки; d - діаметр вала. 2 UA 92276 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
