Пружна призматична шпонка

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 61951

Опубліковано: 10.08.2011

Автори: Малащенко Володимир Олександрович, Стрілець Володимир Миколайович, Стрілець Олег Романович

Завантажити PDF файл.

Формула / Реферат

Пружна призматична шпонка, яка складається з двох брусків прямокутного поперечного перерізу і двох дугоподібних пружин, у торцях брусків виконані прямокутні пази, в які встановлені кінці дугоподібних пружин так, що після збирання шпонки утворений зазор між брусками, яка відрізняється тим, що на гранях брусків прямокутного поперечного перерізу, в зоні поздовжнього зазору між ними, виконані щонайменше по одному циліндричному вирізу так, що при збиранні шпонки утворюється циліндричний отвір, симетрично розміщений відносно поздовжнього зазору, в який встановлений щонайменше один пружний елемент, виконаний в вигляді пустотілого циліндра з поздовжнім прорізом, при цьому поздовжній проріз пружного елемента не менше ширини зазору між брусками прямокутного поперечного перерізу.

Текст

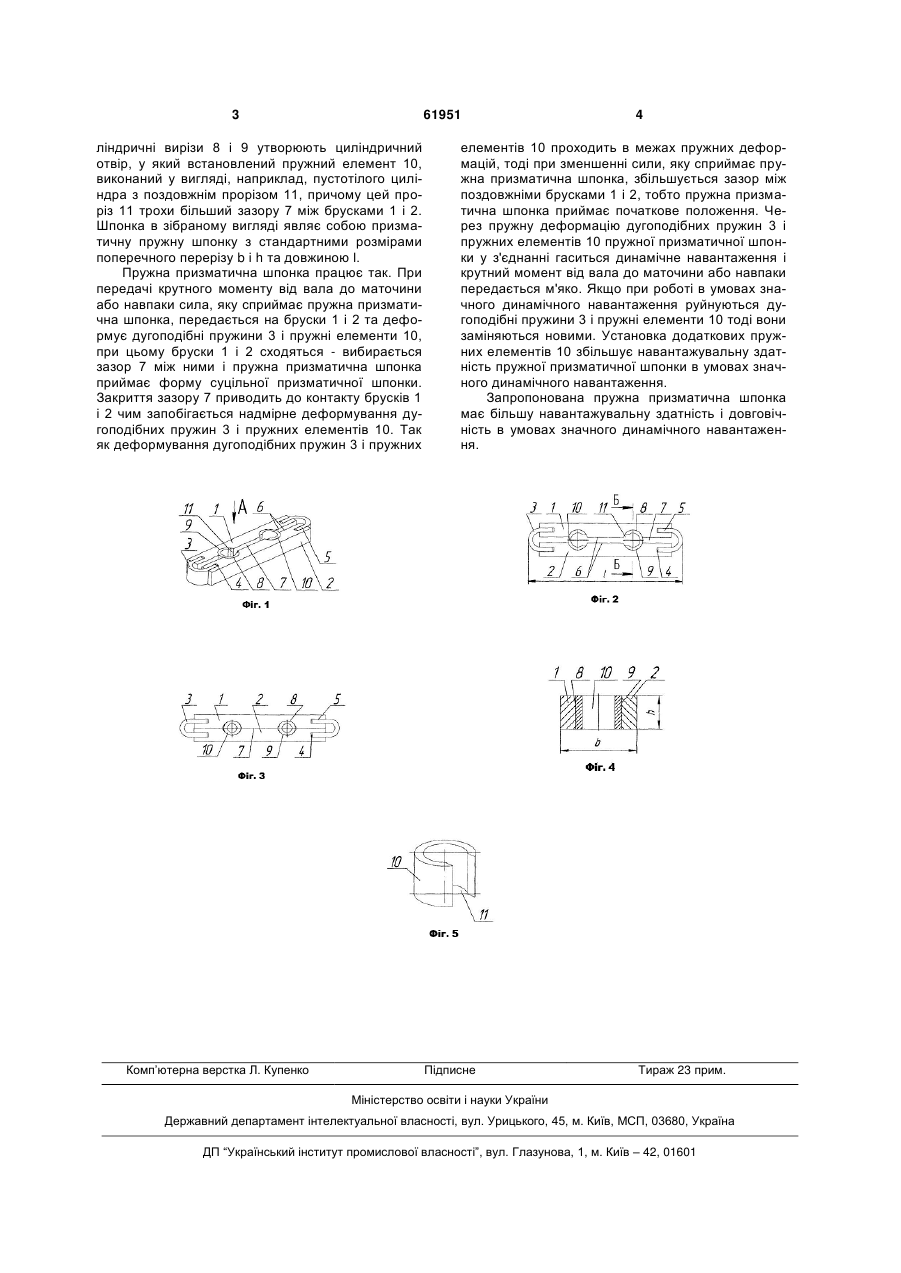

Пружна призматична шпонка, яка складається з двох брусків прямокутного поперечного перерізу і двох дугоподібних пружин, у торцях брусків вико 3 61951 ліндричні вирізи 8 і 9 утворюють циліндричний отвір, у який встановлений пружний елемент 10, виконаний у вигляді, наприклад, пустотілого циліндра з поздовжнім прорізом 11, причому цей проріз 11 трохи більший зазору 7 між брусками 1 і 2. Шпонка в зібраному вигляді являє собою призматичну пружну шпонку з стандартними розмірами поперечного перерізу b і h та довжиною l. Пружна призматична шпонка працює так. При передачі крутного моменту від вала до маточини або навпаки сила, яку сприймає пружна призматична шпонка, передається на бруски 1 і 2 та деформує дугоподібні пружини 3 і пружні елементи 10, при цьому бруски 1 і 2 сходяться - вибирається зазор 7 між ними і пружна призматична шпонка приймає форму суцільної призматичної шпонки. Закриття зазору 7 приводить до контакту брусків 1 і 2 чим запобігається надмірне деформування дугоподібних пружин 3 і пружних елементів 10. Так як деформування дугоподібних пружин 3 і пружних Комп’ютерна верстка Л. Купенко 4 елементів 10 проходить в межах пружних деформацій, тоді при зменшенні сили, яку сприймає пружна призматична шпонка, збільшується зазор між поздовжніми брусками 1 і 2, тобто пружна призматична шпонка приймає початкове положення. Через пружну деформацію дугоподібних пружин 3 і пружних елементів 10 пружної призматичної шпонки у з'єднанні гаситься динамічне навантаження і крутний момент від вала до маточини або навпаки передається м'яко. Якщо при роботі в умовах значного динамічного навантаження руйнуються дугоподібні пружини 3 і пружні елементи 10 тоді вони заміняються новими. Установка додаткових пружних елементів 10 збільшує навантажувальну здатність пружної призматичної шпонки в умовах значного динамічного навантаження. Запропонована пружна призматична шпонка має більшу навантажувальну здатність і довговічність в умовах значного динамічного навантаження. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
