Пружна призматична шпонка

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 62872

Опубліковано: 26.09.2011

Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович, Малащенко Володимир Олександрович

Завантажити PDF файл.

Формула / Реферат

Пружна призматична шпонка, яка складається з двох брусків прямокутного поперечного перерізу, у торцях яких виконані один або більше кругових отворів, в які встановлені кінці дугоподібних пружин кругового поперечного перерізу так, що після збирання шпонки утворений поздовжній зазор між згаданими брусками, яка відрізняється тим, що на гранях брусків прямокутного поперечного перерізу, які утворюють поздовжній зазор, виконані щонайменше по одному тороподібному вирізу так, що при збиранні шпонки утворюється тороподібна порожнина, симетрично розміщена відносно поздовжнього зазору, в яку встановлений щонайменше один пружний елемент, виконаний у вигляді тора з поперечним прорізом, при цьому поперечний проріз пружного елемента не менше ширини поздовжнього зазору між брусками прямокутного поперечного перерізу.

Текст

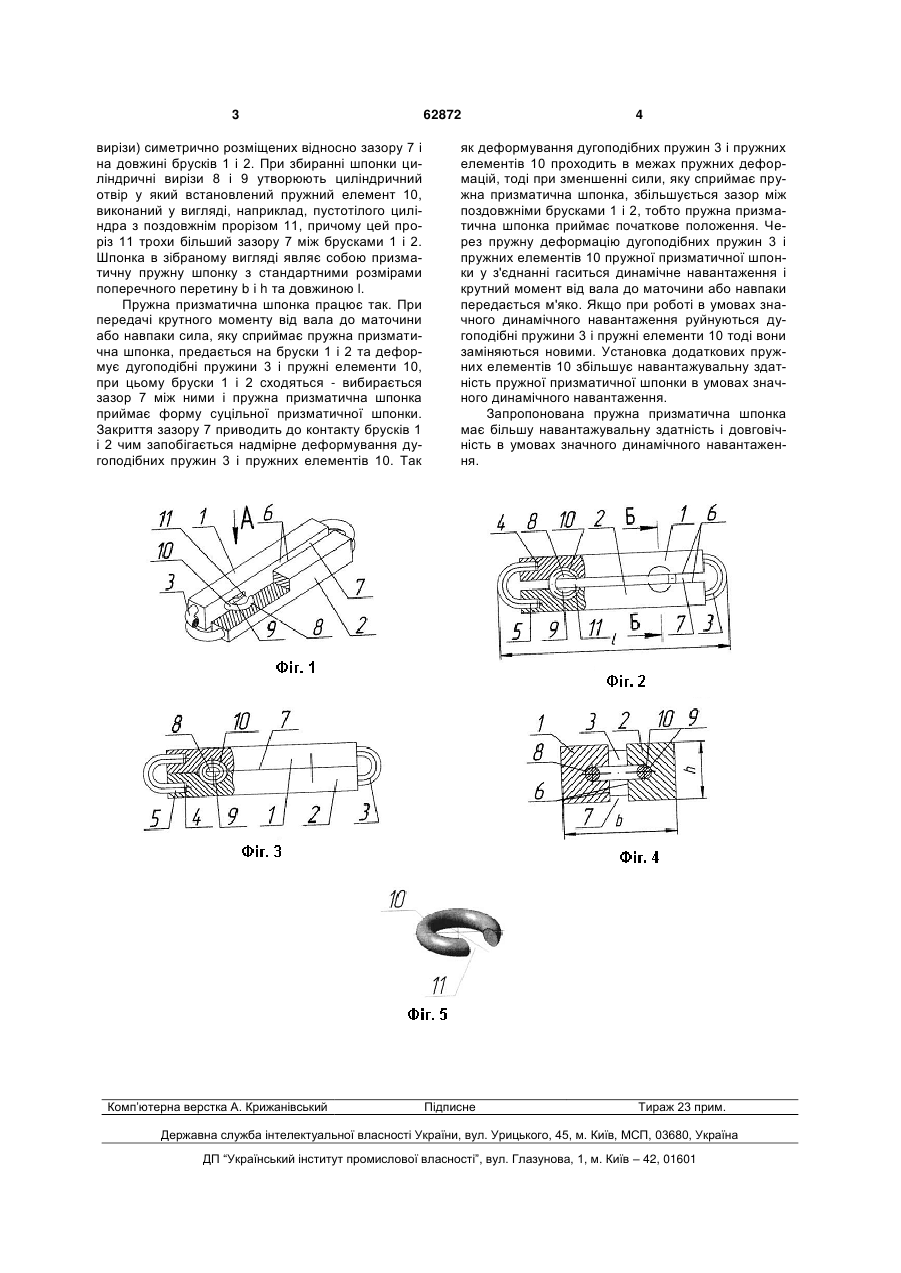

Пружна призматична шпонка, яка складається з двох брусків прямокутного поперечного перерізу, у торцях яких виконані один або більше кругових отворів, в які встановлені кінці дугоподібних пру 3 вирізи) симетрично розміщених відносно зазору 7 і на довжині брусків 1 і 2. При збиранні шпонки циліндричні вирізи 8 і 9 утворюють циліндричний отвір у який встановлений пружний елемент 10, виконаний у вигляді, наприклад, пустотілого циліндра з поздовжнім прорізом 11, причому цей проріз 11 трохи більший зазору 7 між брусками 1 і 2. Шпонка в зібраному вигляді являє собою призматичну пружну шпонку з стандартними розмірами поперечного перетину b і h та довжиною l. Пружна призматична шпонка працює так. При передачі крутного моменту від вала до маточини або навпаки сила, яку сприймає пружна призматична шпонка, предається на бруски 1 і 2 та деформує дугоподібні пружини 3 і пружні елементи 10, при цьому бруски 1 і 2 сходяться - вибирається зазор 7 між ними і пружна призматична шпонка приймає форму суцільної призматичної шпонки. Закриття зазору 7 приводить до контакту брусків 1 і 2 чим запобігається надмірне деформування дугоподібних пружин 3 і пружних елементів 10. Так Комп’ютерна верстка А. Крижанівський 62872 4 як деформування дугоподібних пружин 3 і пружних елементів 10 проходить в межах пружних деформацій, тоді при зменшенні сили, яку сприймає пружна призматична шпонка, збільшується зазор між поздовжніми брусками 1 і 2, тобто пружна призматична шпонка приймає початкове положення. Через пружну деформацію дугоподібних пружин 3 і пружних елементів 10 пружної призматичної шпонки у з'єднанні гаситься динамічне навантаження і крутний момент від вала до маточини або навпаки передається м'яко. Якщо при роботі в умовах значного динамічного навантаження руйнуються дугоподібні пружини 3 і пружні елементи 10 тоді вони заміняються новими. Установка додаткових пружних елементів 10 збільшує навантажувальну здатність пружної призматичної шпонки в умовах значного динамічного навантаження. Запропонована пружна призматична шпонка має більшу навантажувальну здатність і довговічність в умовах значного динамічного навантаження. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Elastic prismatic key

Автори англійською

Strilets Oleh Romanovych, Malaschenko Volodymyr Oleksandrovych, Strilets Volodymyr Mykolaiovych

Назва патенту російською

Упругая призматическая шпонка

Автори російською

Стрилец Олег Романович, Малащенко Владимир Александрович, Стрилец Владимир Николаевич

МПК / Мітки

Автори: Стрілець Олег Романович, Малащенко Володимир Олександрович, Стрілець Володимир Миколайович

МПК: F16B 3/00

Мітки: призматична, напівпружна, шпонка

Формула / Реферат:

Напівпружна призматична шпонка з отворами у вигляді півкруга з трикутником зі сторони торців вздовж осі симетрії, яка відрізняється тим, що зі сторони торців вздовж осі симетрії виконані два і більше окремі кругові отвори з діаметрами d1, d2, d3, ..., dn, з'єднані між собою прорізом по осі симетрії, причому d1>d2, d2>d3, .... dn-1>dn.
