Пружна призматична шпонка
Номер патенту: 56666
Опубліковано: 25.01.2011
Автори: Стрілець Олег Романович, Стрілець Володимир Миколайович, Малащенко Володимир Олександрович
Формула / Реферат
Пружна призматична шпонка, що виконана з пустотілою частиною за формою, концентричною зовнішньому контуру, яка відрізняється тим, що вона складається з двох і більше подібних за формою, але різних за розмірами шпонок з пустотілими частинами за формою, концентричною зовнішньому контуру, зібраних так, що найменша шпонка поставлена у більшу шпонку, а ці дві у ще більшу шпонку і так до досягнення габаритних розмірів b, h і l, причому зовнішні розміри окремих шпонок рівні або трохи більші розмірів пустотілих частин, у які вони встановлюються.
Текст

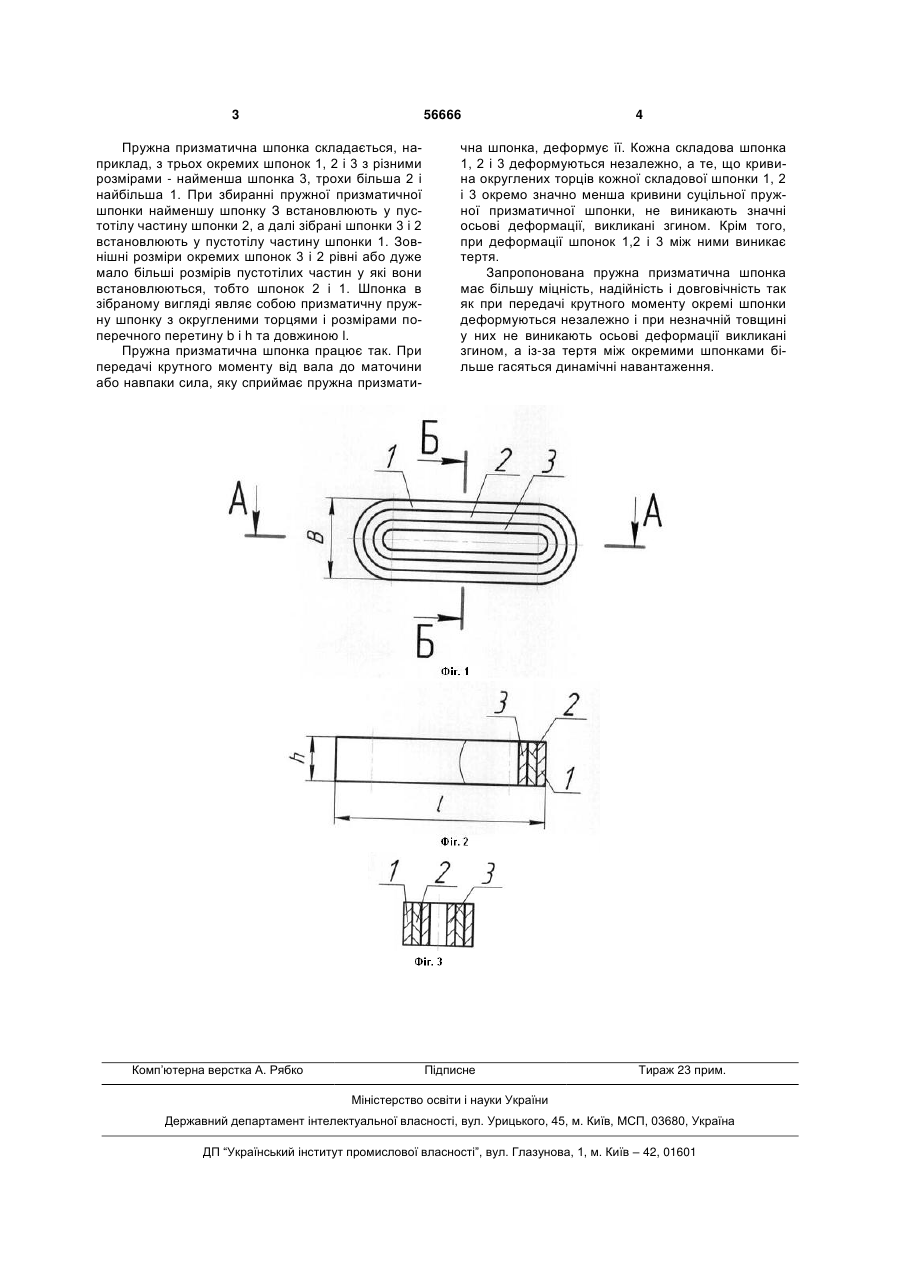

Пружна призматична шпонка, що виконана з пустотілою частиною за формою, концентричною 3 56666 Пружна призматична шпонка складається, наприклад, з трьох окремих шпонок 1, 2 і 3 з різними розмірами - найменша шпонка 3, трохи більша 2 і найбільша 1. При збиранні пружної призматичної шпонки найменшу шпонку З встановлюють у пустотілу частину шпонки 2, а далі зібрані шпонки 3 і 2 встановлюють у пустотілу частину шпонки 1. Зовнішні розміри окремих шпонок 3 і 2 рівні або дуже мало більші розмірів пустотілих частин у які вони встановлюються, тобто шпонок 2 і 1. Шпонка в зібраному вигляді являє собою призматичну пружну шпонку з округленими торцями і розмірами поперечного перетину b і h та довжиною l. Пружна призматична шпонка працює так. При передачі крутного моменту від вала до маточини або навпаки сила, яку сприймає пружна призмати Комп’ютерна верстка А. Рябко 4 чна шпонка, деформує її. Кожна складова шпонка 1, 2 і 3 деформуються незалежно, а те, що кривина округлених торців кожної складової шпонки 1, 2 і 3 окремо значно менша кривини суцільної пружної призматичної шпонки, не виникають значні осьові деформації, викликані згином. Крім того, при деформації шпонок 1,2 і 3 між ними виникає тертя. Запропонована пружна призматична шпонка має більшу міцність, надійність і довговічність так як при передачі крутного моменту окремі шпонки деформуються незалежно і при незначній товщині у них не виникають осьові деформації викликані згином, а із-за тертя між окремими шпонками більше гасяться динамічні навантаження. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSpring prismatic key
Автори англійськоюStrilets Oleh Romanovych, Malaschenko Volodymyr Oleksandrovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругая призматическая шпонка
Автори російськоюСтрилец Олег Романович, Малащенко Владимир Александрович, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16B 3/00
Мітки: пружна, призматична, шпонка
