Лічильник води лк-15х(г)а з підвищеним антимагнітним захистом g01f-1/075

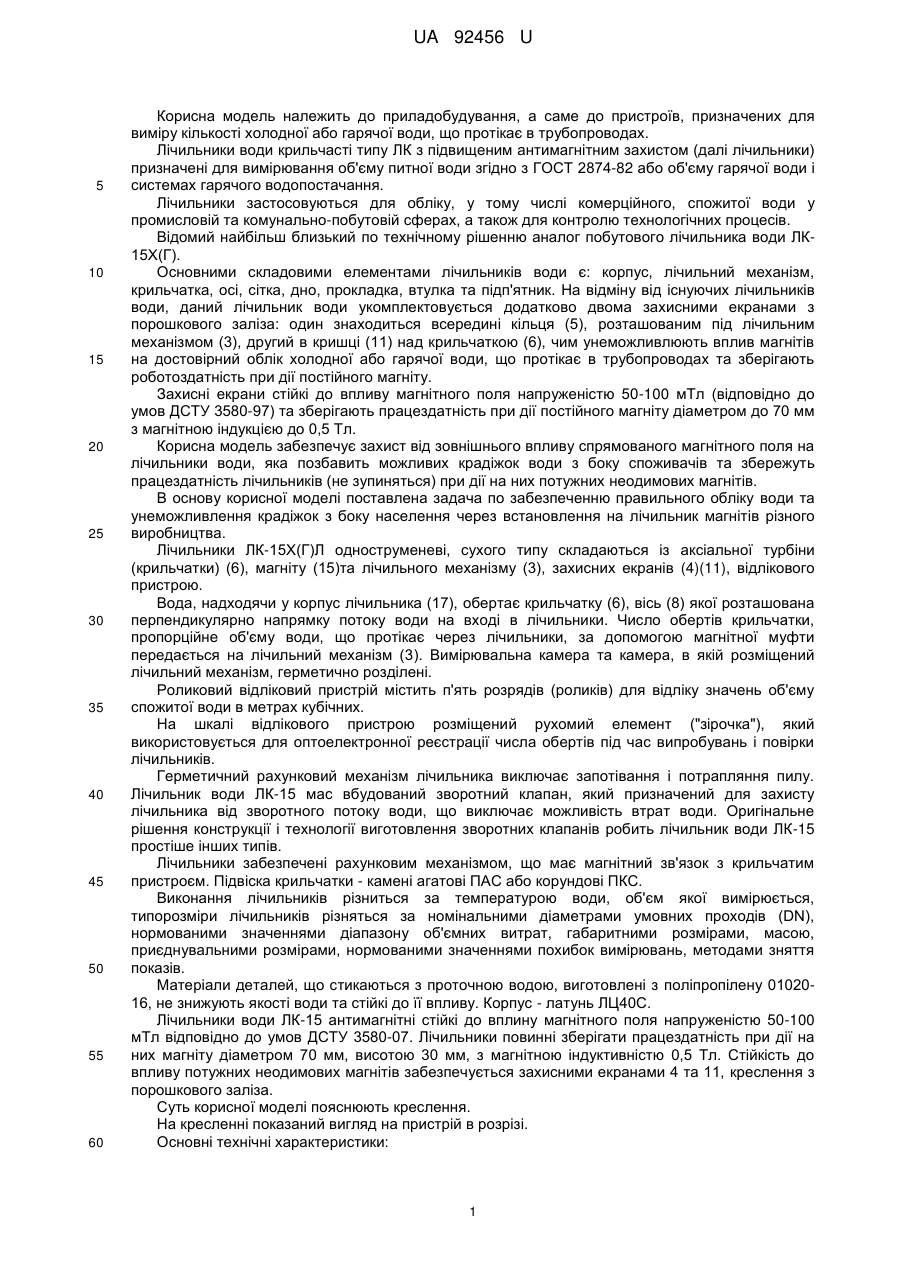

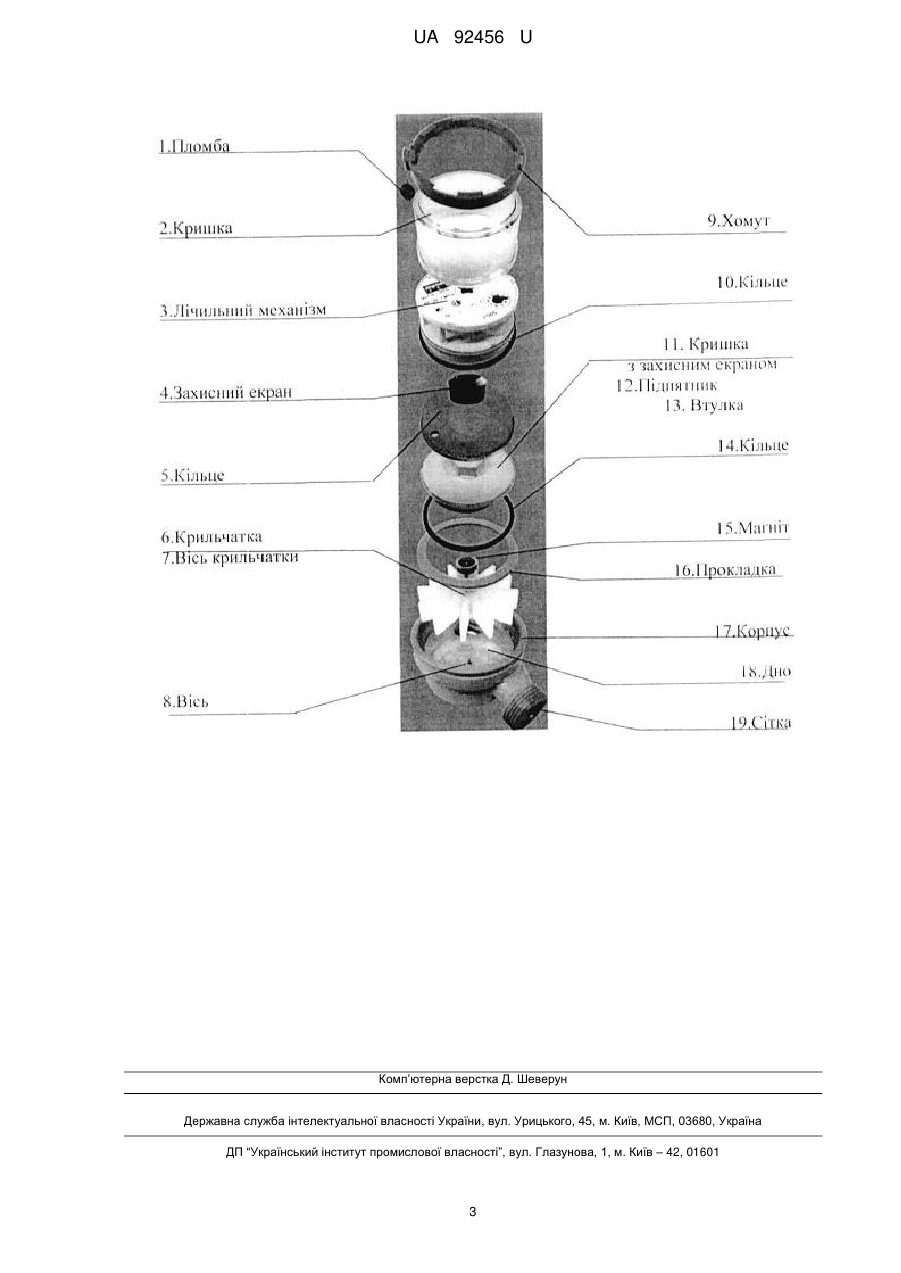

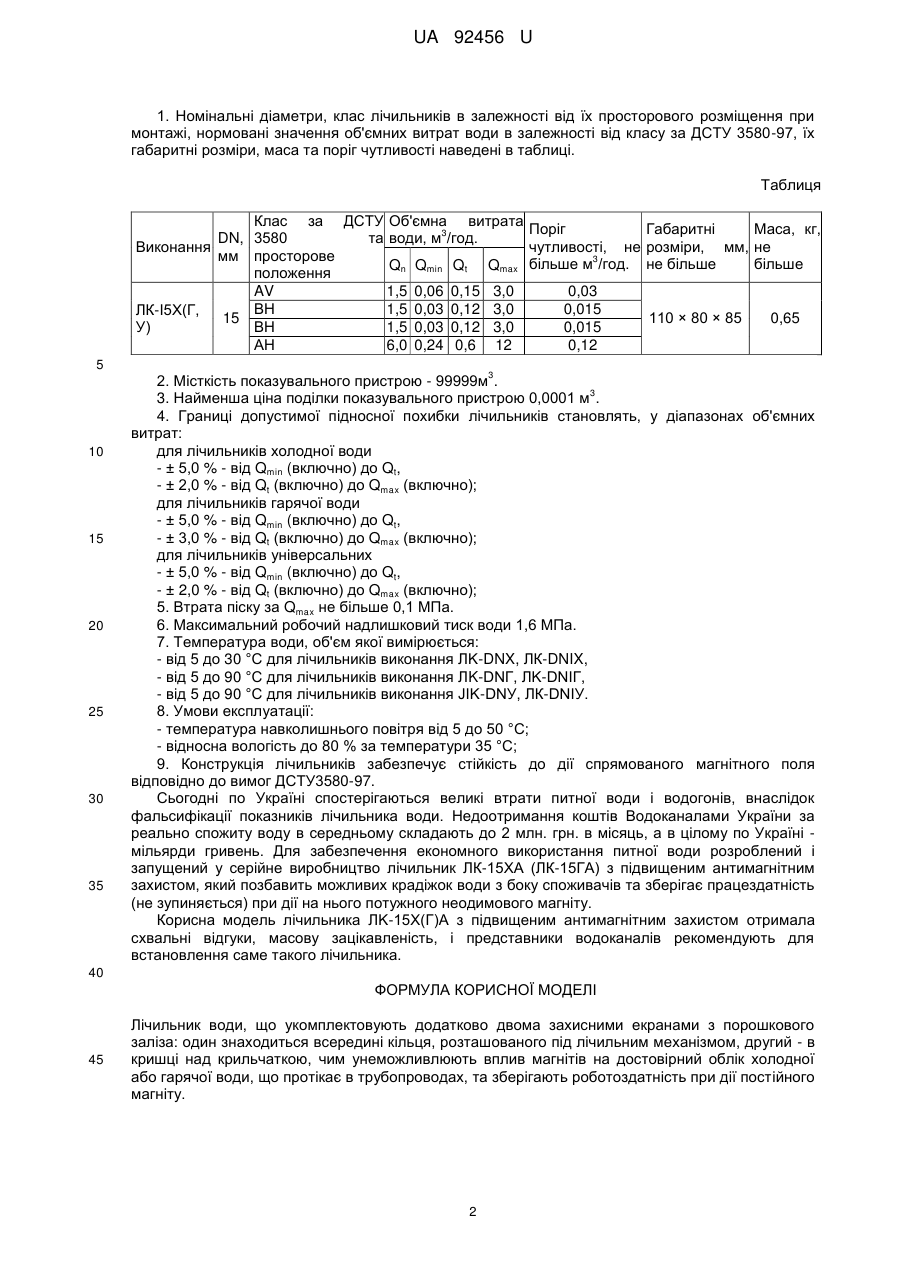

Реферат: UA 92456 U UA 92456 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до приладобудування, а саме до пристроїв, призначених для виміру кількості холодної або гарячої води, що протікає в трубопроводах. Лічильники води крильчасті типу ЛК з підвищеним антимагнітним захистом (далі лічильники) призначені для вимірювання об'єму питної води згідно з ГОСТ 2874-82 або об'єму гарячої води і системах гарячого водопостачання. Лічильники застосовуються для обліку, у тому числі комерційного, спожитої води у промисловій та комунально-побутовій сферах, а також для контролю технологічних процесів. Відомий найбільш близький по технічному рішенню аналог побутового лічильника води ЛК15Х(Г). Основними складовими елементами лічильників води є: корпус, лічильний механізм, крильчатка, осі, сітка, дно, прокладка, втулка та підп'ятник. На відміну від існуючих лічильників води, даний лічильник води укомплектовується додатково двома захисними екранами з порошкового заліза: один знаходиться всередині кільця (5), розташованим під лічильним механізмом (3), другий в кришці (11) над крильчаткою (6), чим унеможливлюють вплив магнітів на достовірний облік холодної або гарячої води, що протікає в трубопроводах та зберігають роботоздатність при дії постійного магніту. Захисні екрани стійкі до впливу магнітного поля напруженістю 50-100 мТл (відповідно до умов ДСТУ 3580-97) та зберігають працездатність при дії постійного магніту діаметром до 70 мм з магнітною індукцією до 0,5 Тл. Корисна модель забезпечує захист від зовнішнього впливу спрямованого магнітного поля на лічильники води, яка позбавить можливих крадіжок води з боку споживачів та збережуть працездатність лічильників (не зупиняться) при дії на них потужних неодимових магнітів. В основу корисної моделі поставлена задача по забезпеченню правильного обліку води та унеможливлення крадіжок з боку населення через встановлення на лічильник магнітів різного виробництва. Лічильники ЛК-15Х(Г)Л одноструменеві, сухого типу складаються із аксіальної турбіни (крильчатки) (6), магніту (15)та лічильного механізму (3), захисних екранів (4)(11), відлікового пристрою. Вода, надходячи у корпус лічильника (17), обертає крильчатку (6), вісь (8) якої розташована перпендикулярно напрямку потоку води на вході в лічильники. Число обертів крильчатки, пропорційне об'єму води, що протікає через лічильники, за допомогою магнітної муфти передається на лічильний механізм (3). Вимірювальна камера та камера, в якій розміщений лічильний механізм, герметично розділені. Роликовий відліковий пристрій містить п'ять розрядів (роликів) для відліку значень об'єму спожитої води в метрах кубічних. На шкалі відлікового пристрою розміщений рухомий елемент ("зірочка"), який використовується для оптоелектронної реєстрації числа обертів під час випробувань і повірки лічильників. Герметичний рахунковий механізм лічильника виключає запотівання і потрапляння пилу. Лічильник води ЛК-15 мас вбудований зворотний клапан, який призначений для захисту лічильника від зворотного потоку води, що виключає можливість втрат води. Оригінальне рішення конструкції і технології виготовлення зворотних клапанів робить лічильник води ЛК-15 простіше інших типів. Лічильники забезпечені рахунковим механізмом, що має магнітний зв'язок з крильчатим пристроєм. Підвіска крильчатки - камені агатові ПАС або корундові ПКС. Виконання лічильників різниться за температурою води, об'єм якої вимірюється, типорозміри лічильників різняться за номінальними діаметрами умовних проходів (DN), нормованими значеннями діапазону об'ємних витрат, габаритними розмірами, масою, приєднувальними розмірами, нормованими значеннями похибок вимірювань, методами зняття показів. Матеріали деталей, що стикаються з проточною водою, виготовлені з поліпропілену 0102016, не знижують якості води та стійкі до її впливу. Корпус - латунь ЛЦ40С. Лічильники води ЛК-15 антимагнітні стійкі до вплину магнітного поля напруженістю 50-100 мТл відповідно до умов ДСТУ 3580-07. Лічильники повинні зберігати працездатність при дії на них магніту діаметром 70 мм, висотою 30 мм, з магнітною індуктивністю 0,5 Тл. Стійкість до впливу потужних неодимових магнітів забезпечується захисними екранами 4 та 11, креслення з порошкового заліза. Суть корисної моделі пояснюють креслення. На кресленні показаний вигляд на пристрій в розрізі. Основні технічні характеристики: 1 UA 92456 U 1. Номінальні діаметри, клас лічильників в залежності від їх просторового розміщення при монтажі, нормовані значення об'ємних витрат води в залежності від класу за ДСТУ 3580-97, їх габаритні розміри, маса та поріг чутливості наведені в таблиці. Таблиця Клас за ДСТУ Об'ємна витрата Поріг 3 DN, 3580 та води, м /год. Виконання чутливості, не мм просторове 3 Qn Qmin Qt Qmax більше м /год. положення AV 1,5 0,06 0,15 3,0 0,03 ВH 1,5 0,03 0,12 3,0 0,015 ЛК-І5Х(Г, 15 У) ВH 1,5 0,03 0,12 3,0 0,015 АН 6,0 0,24 0,6 12 0,12 5 10 15 20 25 30 35 Габаритні Маса, кг, розміри, мм, не не більше більше 110 × 80 × 85 0,65 3 2. Місткість показувального пристрою - 99999м . 3 3. Найменша ціна поділки показувального пристрою 0,0001 м . 4. Границі допустимої підносної похибки лічильників становлять, у діапазонах об'ємних витрат: для лічильників холодної води - ± 5,0 % - від Qmin (включно) до Qt, - ± 2,0 % - від Qt (включно) до Qmax (включно); для лічильників гарячої води - ± 5,0 % - від Qmin (включно) до Qt, - ± 3,0 % - від Qt (включно) до Qmax (включно); для лічильників універсальних - ± 5,0 % - від Qmin (включно) до Qt, - ± 2,0 % - від Qt (включно) до Qmax (включно); 5. Втрата піску за Qmax не більше 0,1 МПа. 6. Максимальний робочий надлишковий тиск води 1,6 MПа. 7. Температура води, об'єм якої вимірюється: - від 5 до 30 °C для лічильників виконання ЛK-DNX, ЛК-DNIX, - від 5 до 90 °C для лічильників виконання ЛK-DNГ, ЛK-DNIГ, - від 5 до 90 °C для лічильників виконання JIK-DNУ, ЛК-DNIУ. 8. Умови експлуатації: - температура навколишнього повітря від 5 до 50 °C; - відносна вологість до 80 % за температури 35 °C; 9. Конструкція лічильників забезпечує стійкість до дії спрямованого магнітного поля відповідно до вимог ДСТУ3580-97. Сьогодні по Україні спостерігаються великі втрати питної води і водогонів, внаслідок фальсифікації показників лічильника води. Недоотримання коштів Водоканалами України за реально спожиту воду в середньому складають до 2 млн. грн. в місяць, а в цілому по Україні мільярди гривень. Для забезпечення економного використання питної води розроблений і запущений у серійне виробництво лічильник ЛК-15ХА (ЛК-15ГА) з підвищеним антимагнітним захистом, який позбавить можливих крадіжок води з боку споживачів та зберігає працездатність (не зупиняється) при дії на нього потужного неодимового магніту. Корисна модель лічильника ЛK-15X(Γ)А з підвищеним антимагнітним захистом отримала схвальні відгуки, масову зацікавленість, і представники водоканалів рекомендують для встановлення саме такого лічильника. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Лічильник води, що укомплектовують додатково двома захисними екранами з порошкового заліза: один знаходиться всередині кільця, розташованого під лічильним механізмом, другий - в кришці над крильчаткою, чим унеможливлюють вплив магнітів на достовірний облік холодної або гарячої води, що протікає в трубопроводах, та зберігають роботоздатність при дії постійного магніту. 2 UA 92456 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
