Багатотарифний лічильник кількості води

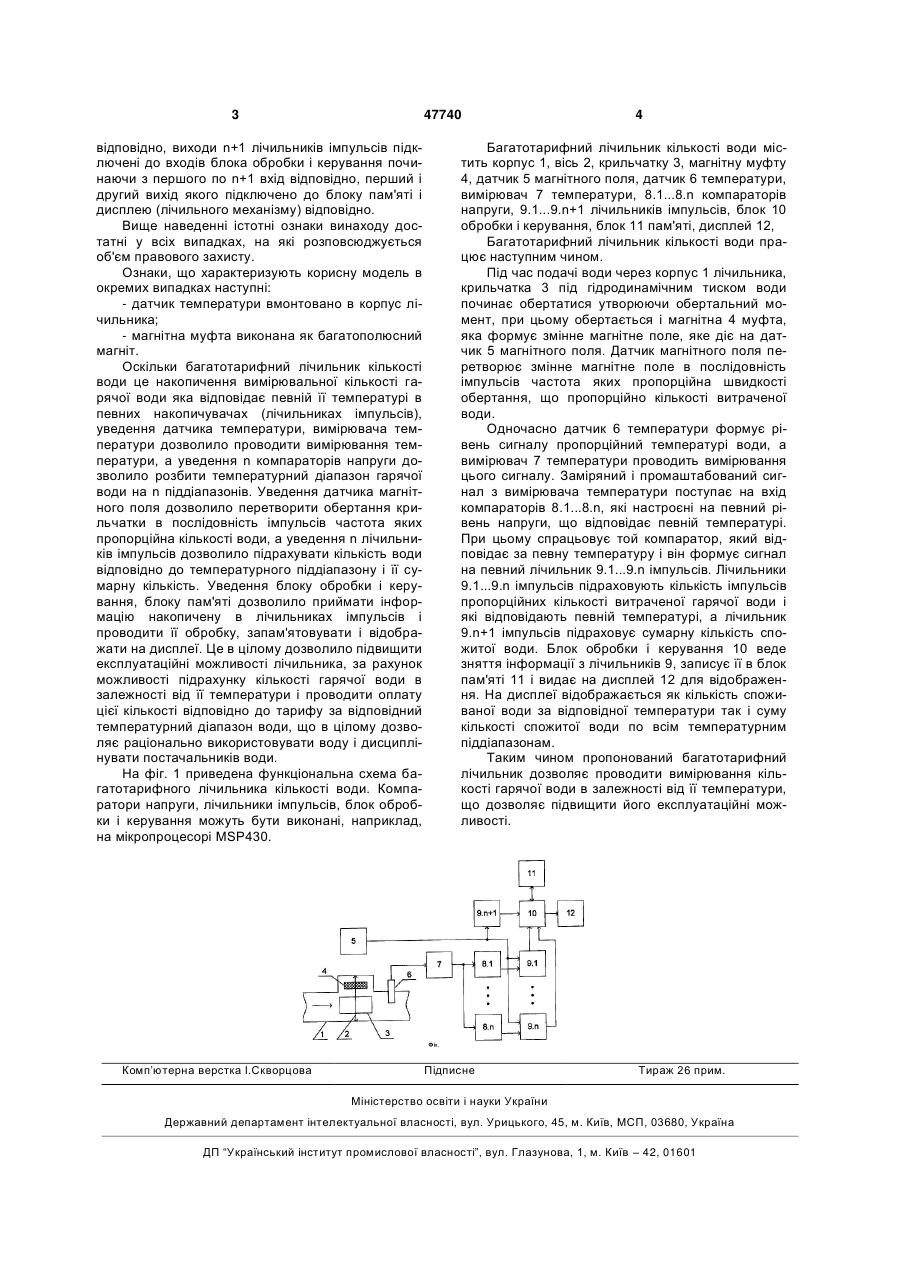

1. Багатотарифний лічильник кількості води, що містить корпус з вмонтованою в нього віссю, на якій розміщені крильчатка і магнітна муфта, дисплей, який відрізняється тим, що до нього уведені датчик магнітного поля, датчик температури, вимірювач температури, n компараторів напруги, n+1 лічильників імпульсів, блок обробки і керування, 3 47740 відповідно, виходи n+1 лічильників імпульсів підключені до входів блока обробки і керування починаючи з першого по n+1 вхід відповідно, перший і другий вихід якого підключено до блоку пам'яті і дисплею (лічильного механізму) відповідно. Вище наведенні істотні ознаки винаходу достатні у всіх випадках, на які розповсюджується об'єм правового захисту. Ознаки, що характеризують корисну модель в окремих випадках наступні: - датчик температури вмонтовано в корпус лічильника; - магнітна муфта виконана як багатополюсний магніт. Оскільки багатотарифний лічильник кількості води це накопичення вимірювальної кількості гарячої води яка відповідає певній її температурі в певних накопичувачах (лічильниках імпульсів), уведення датчика температури, вимірювача температури дозволило проводити вимірювання температури, а уведення n компараторів напруги дозволило розбити температурний діапазон гарячої води на n піддіапазонів. Уведення датчика магнітного поля дозволило перетворити обертання крильчатки в послідовність імпульсів частота яких пропорційна кількості води, а уведення n лічильників імпульсів дозволило підрахувати кількість води відповідно до температурного піддіапазону і її сумарну кількість. Уведення блоку обробки і керування, блоку пам'яті дозволило приймати інформацію накопичену в лічильниках імпульсів і проводити її обробку, запам'ятовувати і відображати на дисплеї. Це в цілому дозволило підвищити експлуатаційні можливості лічильника, за рахунок можливості підрахунку кількості гарячої води в залежності від її температури і проводити оплату цієї кількості відповідно до тарифу за відповідний температурний діапазон води, що в цілому дозволяє раціонально використовувати воду і дисциплінувати постачальників води. На фіг. 1 приведена функціональна схема багатотарифного лічильника кількості води. Компаратори напруги, лічильники імпульсів, блок обробки і керування можуть бути виконані, наприклад, на мікропроцесорі MSP430. Комп’ютерна верстка І.Скворцова 4 Багатотарифний лічильник кількості води містить корпус 1, вісь 2, крильчатку 3, магнітну муфту 4, датчик 5 магнітного поля, датчик 6 температури, вимірювач 7 температури, 8.1...8.n компараторів напруги, 9.1...9.n+1 лічильників імпульсів, блок 10 обробки і керування, блок 11 пам'яті, дисплей 12, Багатотарифний лічильник кількості води працює наступним чином. Під час подачі води через корпус 1 лічильника, крильчатка 3 під гідродинамічним тиском води починає обертатися утворюючи обертальний момент, при цьому обертається і магнітна 4 муфта, яка формує змінне магнітне поле, яке діє на датчик 5 магнітного поля. Датчик магнітного поля перетворює змінне магнітне поле в послідовність імпульсів частота яких пропорційна швидкості обертання, що пропорційно кількості витраченої води. Одночасно датчик 6 температури формує рівень сигналу пропорційний температурі води, а вимірювач 7 температури проводить вимірювання цього сигналу. Заміряний і промаштабований сигнал з вимірювача температури поступає на вхід компараторів 8.1...8.n, які настроєні на певний рівень напруги, що відповідає певній температурі. При цьому спрацьовує той компаратор, який відповідає за певну температуру і він формує сигнал на певний лічильник 9.1...9.n імпульсів. Лічильники 9.1...9.n імпульсів підраховують кількість імпульсів пропорційних кількості витраченої гарячої води і які відповідають певній температурі, а лічильник 9.n+1 імпульсів підраховує сумарну кількість спожитої води. Блок обробки і керування 10 веде зняття інформації з лічильників 9, записує її в блок пам'яті 11 і видає на дисплей 12 для відображення. На дисплеї відображається як кількість споживаної води за відповідної температури так і суму кількості спожитої води по всім температурним піддіапазонам. Таким чином пропонований багатотарифний лічильник дозволяє проводити вимірювання кількості гарячої води в залежності від її температури, що дозволяє підвищити його експлуатаційні можливості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
