Тристійкова портальна опора

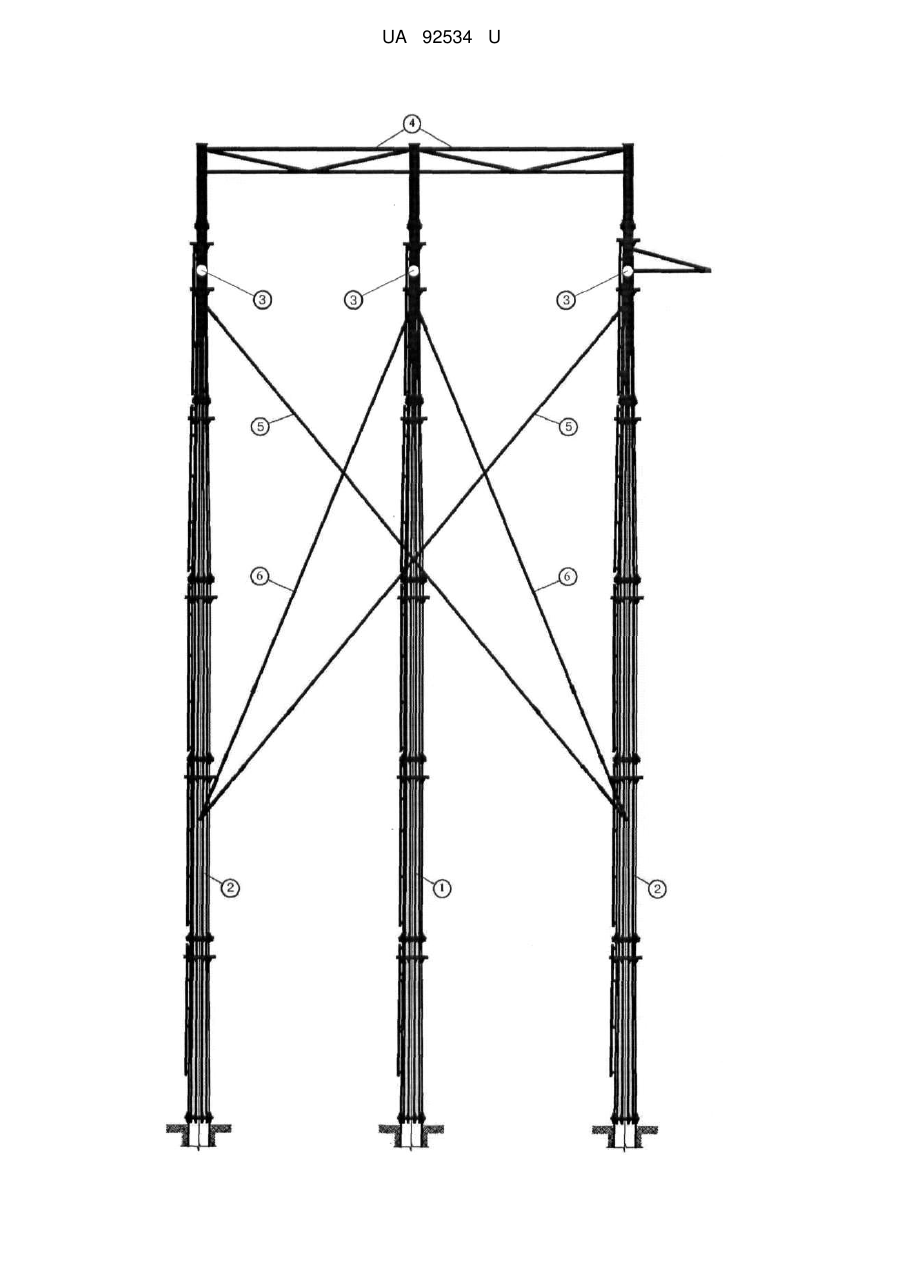

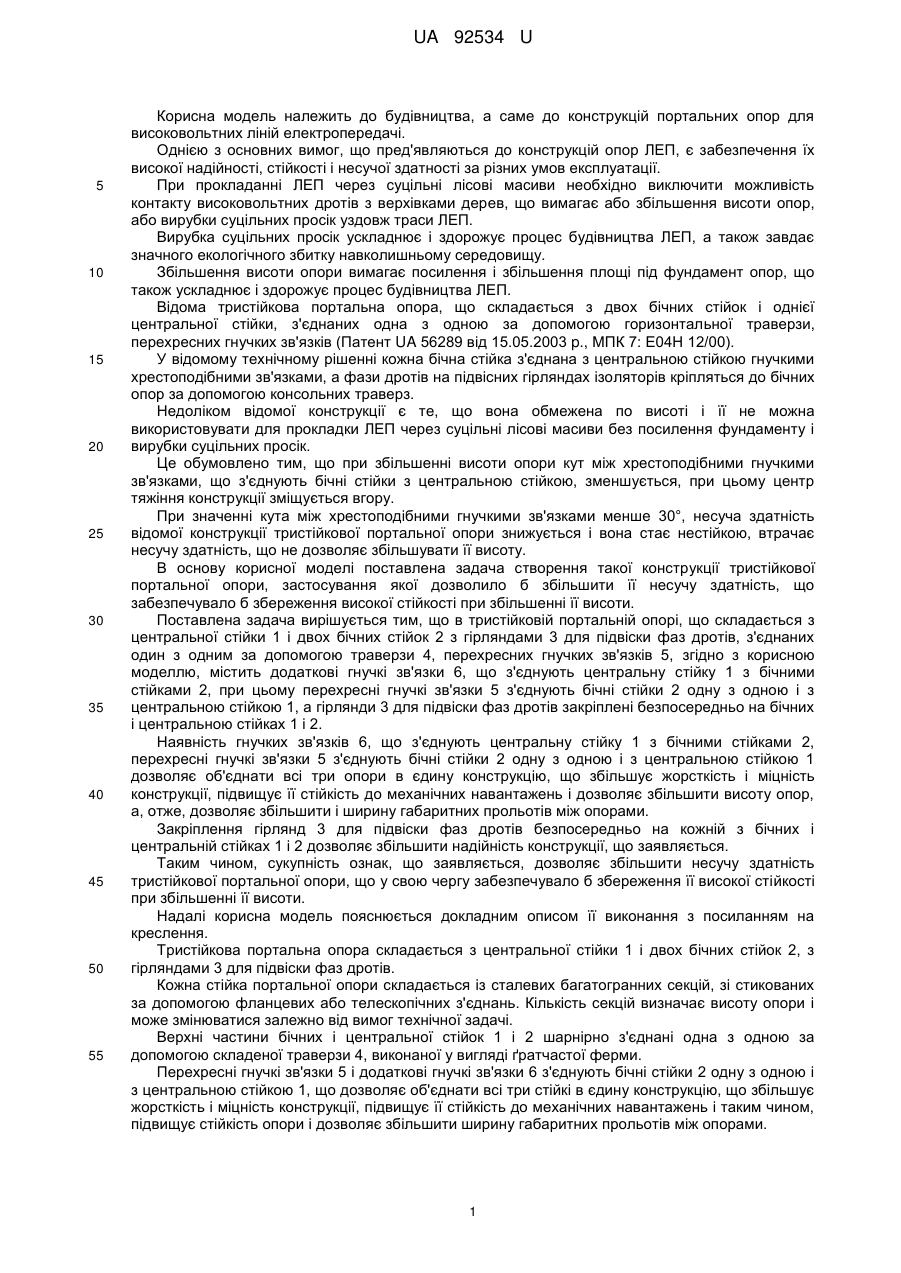

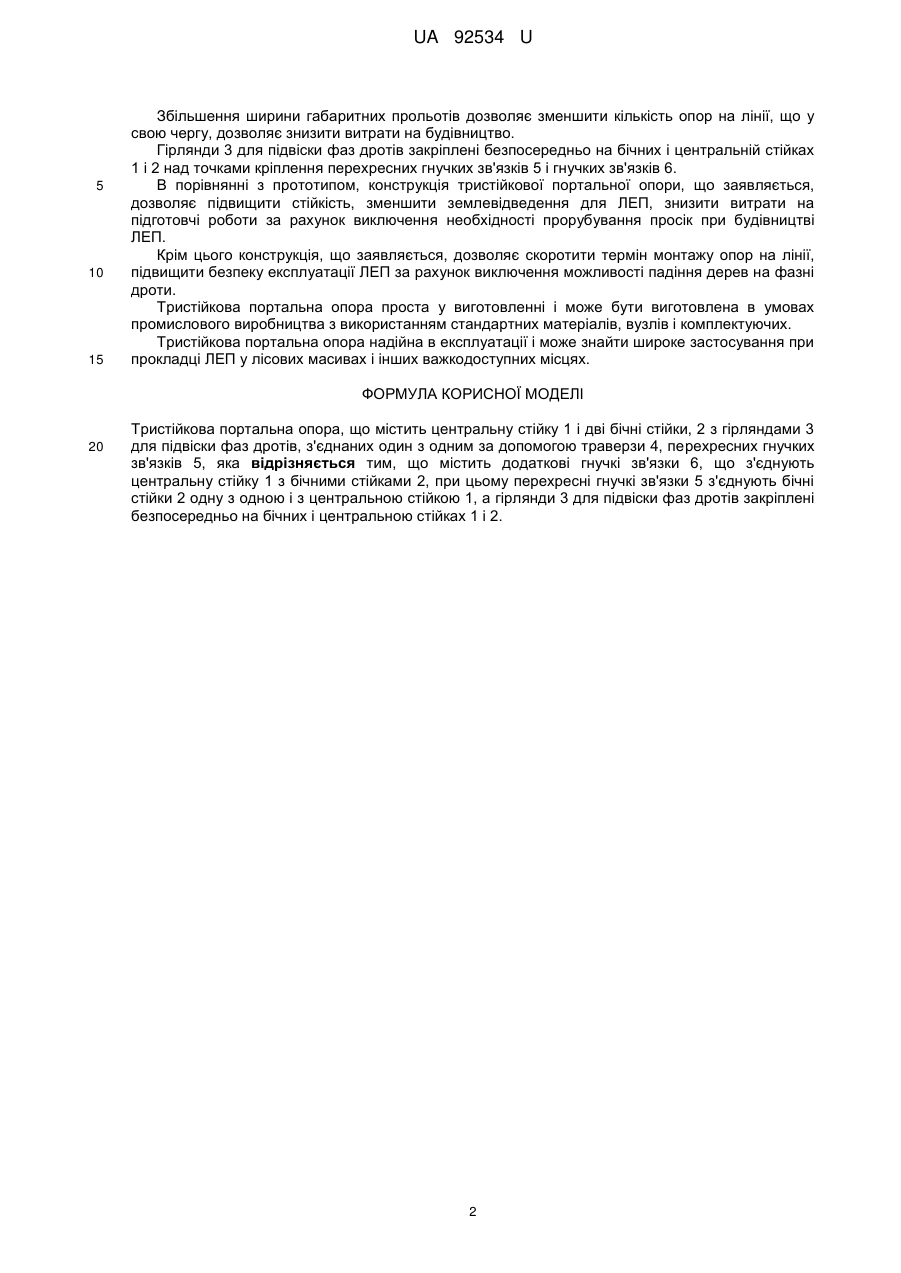

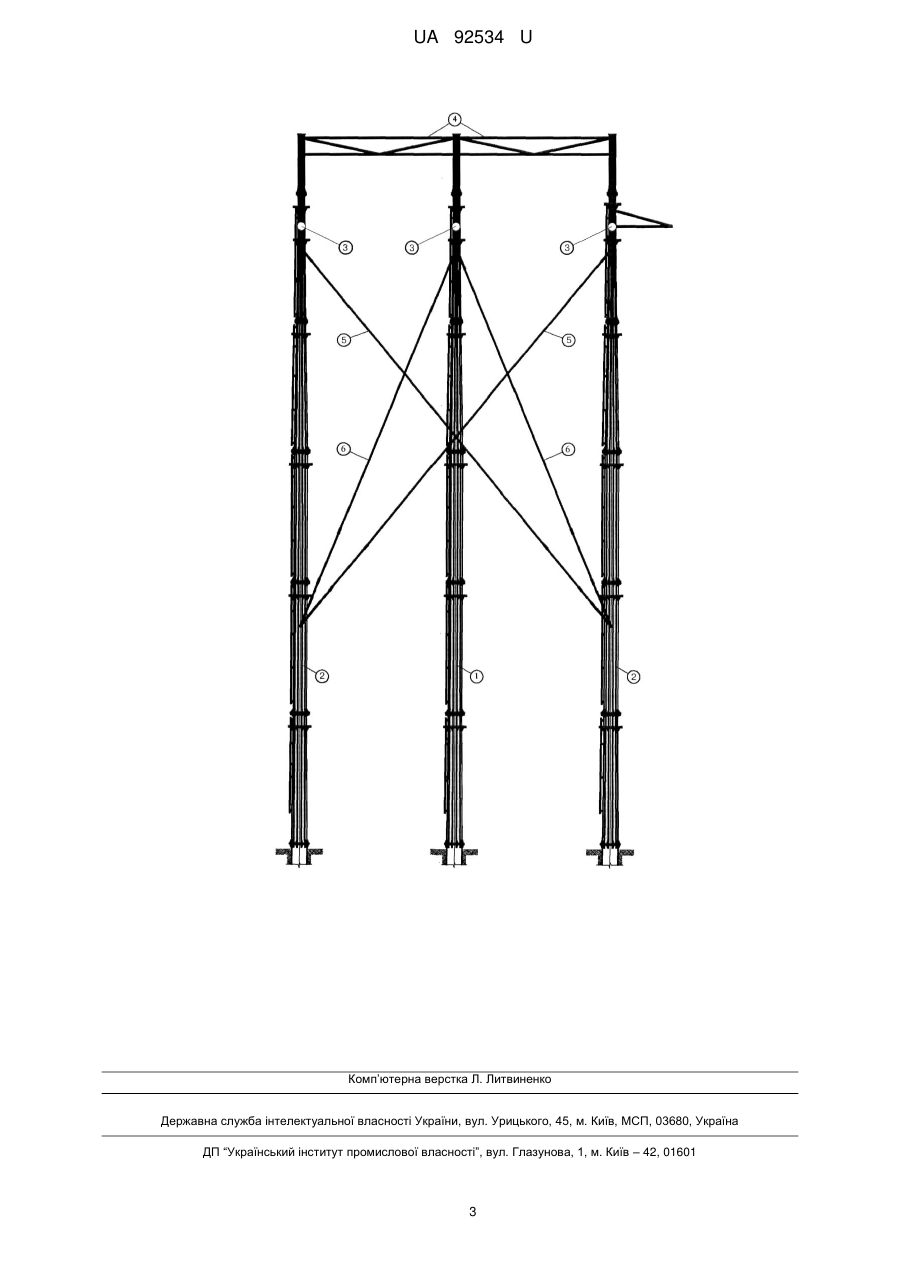

Реферат: Тристійкова портальна опора містить центральну стійку 1 і дві бічні стійки, 2 з гірляндами, 3 для підвіски фаз дротів, з'єднаних один з одним за допомогою траверзи 4, перехресних гнучких зв'язків 5. Додатково містить гнучкі зв'язки 6, що з'єднують центральну стійку 1 з бічними стійками 2. Перехресні гнучкі зв'язки 5 з'єднують бічні стійки 2 одну з одноюі з центральною стійкою 1, а гірлянди 3 для підвіски фаз дротів закріплені безпосередньо на бічних і центральною стійках 1 і 2. UA 92534 U (54) ТРИСТІЙКОВА ПОРТАЛЬНА ОПОРА UA 92534 U UA 92534 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, а саме до конструкцій портальних опор для високовольтних ліній електропередачі. Однією з основних вимог, що пред'являються до конструкцій опор ЛЕП, є забезпечення їх високої надійності, стійкості і несучої здатності за різних умов експлуатації. При прокладанні ЛЕП через суцільні лісові масиви необхідно виключити можливість контакту високовольтних дротів з верхівками дерев, що вимагає або збільшення висоти опор, або вирубки суцільних просік уздовж траси ЛЕП. Вирубка суцільних просік ускладнює і здорожує процес будівництва ЛЕП, а також завдає значного екологічного збитку навколишньому середовищу. Збільшення висоти опори вимагає посилення і збільшення площі під фундамент опор, що також ускладнює і здорожує процес будівництва ЛЕП. Відома тристійкова портальна опора, що складається з двох бічних стійок і однієї центральної стійки, з'єднаних одна з одною за допомогою горизонтальної траверзи, перехресних гнучких зв'язків (Патент UA 56289 від 15.05.2003 p., МПК 7: Е04Н 12/00). У відомому технічному рішенні кожна бічна стійка з'єднана з центральною стійкою гнучкими хрестоподібними зв'язками, а фази дротів на підвісних гірляндах ізоляторів кріпляться до бічних опор за допомогою консольних траверз. Недоліком відомої конструкції є те, що вона обмежена по висоті і її не можна використовувати для прокладки ЛЕП через суцільні лісові масиви без посилення фундаменту і вирубки суцільних просік. Це обумовлено тим, що при збільшенні висоти опори кут між хрестоподібними гнучкими зв'язками, що з'єднують бічні стійки з центральною стійкою, зменшується, при цьому центр тяжіння конструкції зміщується вгору. При значенні кута між хрестоподібними гнучкими зв'язками менше 30°, несуча здатність відомої конструкції тристійкової портальної опори знижується і вона стає нестійкою, втрачає несучу здатність, що не дозволяє збільшувати її висоту. В основу корисної моделі поставлена задача створення такої конструкції тристійкової портальної опори, застосування якої дозволило б збільшити її несучу здатність, що забезпечувало б збереження високої стійкості при збільшенні її висоти. Поставлена задача вирішується тим, що в тристійковій портальній опорі, що складається з центральної стійки 1 і двох бічних стійок 2 з гірляндами 3 для підвіски фаз дротів, з'єднаних один з одним за допомогою траверзи 4, перехресних гнучких зв'язків 5, згідно з корисною моделлю, містить додаткові гнучкі зв'язки 6, що з'єднують центральну стійку 1 з бічними стійками 2, при цьому перехресні гнучкі зв'язки 5 з'єднують бічні стійки 2 одну з одною і з центральною стійкою 1, а гірлянди 3 для підвіски фаз дротів закріплені безпосередньо на бічних і центральною стійках 1 і 2. Наявність гнучких зв'язків 6, що з'єднують центральну стійку 1 з бічними стійками 2, перехресні гнучкі зв'язки 5 з'єднують бічні стійки 2 одну з одною і з центральною стійкою 1 дозволяє об'єднати всі три опори в єдину конструкцію, що збільшує жорсткість і міцність конструкції, підвищує її стійкість до механічних навантажень і дозволяє збільшити висоту опор, а, отже, дозволяє збільшити і ширину габаритних прольотів між опорами. Закріплення гірлянд 3 для підвіски фаз дротів безпосередньо на кожній з бічних і центральній стійках 1 і 2 дозволяє збільшити надійність конструкції, що заявляється. Таким чином, сукупність ознак, що заявляється, дозволяє збільшити несучу здатність тристійкової портальної опори, що у свою чергу забезпечувало б збереження її високої стійкості при збільшенні її висоти. Надалі корисна модель пояснюється докладним описом її виконання з посиланням на креслення. Тристійкова портальна опора складається з центральної стійки 1 і двох бічних стійок 2, з гірляндами 3 для підвіски фаз дротів. Кожна стійка портальної опори складається із сталевих багатогранних секцій, зі стикованих за допомогою фланцевих або телескопічних з'єднань. Кількість секцій визначає висоту опори і може змінюватися залежно від вимог технічної задачі. Верхні частини бічних і центральної стійок 1 і 2 шарнірно з'єднані одна з одною за допомогою складеної траверзи 4, виконаної у вигляді ґратчастої ферми. Перехресні гнучкі зв'язки 5 і додаткові гнучкі зв'язки 6 з'єднують бічні стійки 2 одну з одною і з центральною стійкою 1, що дозволяє об'єднати всі три стійкі в єдину конструкцію, що збільшує жорсткість і міцність конструкції, підвищує її стійкість до механічних навантажень і таким чином, підвищує стійкість опори і дозволяє збільшити ширину габаритних прольотів між опорами. 1 UA 92534 U 5 10 15 Збільшення ширини габаритних прольотів дозволяє зменшити кількість опор на лінії, що у свою чергу, дозволяє знизити витрати на будівництво. Гірлянди 3 для підвіски фаз дротів закріплені безпосередньо на бічних і центральній стійках 1 і 2 над точками кріплення перехресних гнучких зв'язків 5 і гнучких зв'язків 6. В порівнянні з прототипом, конструкція тристійкової портальної опори, що заявляється, дозволяє підвищити стійкість, зменшити землевідведення для ЛЕП, знизити витрати на підготовчі роботи за рахунок виключення необхідності прорубування просік при будівництві ЛЕП. Крім цього конструкція, що заявляється, дозволяє скоротити термін монтажу опор на лінії, підвищити безпеку експлуатації ЛЕП за рахунок виключення можливості падіння дерев на фазні дроти. Тристійкова портальна опора проста у виготовленні і може бути виготовлена в умовах промислового виробництва з використанням стандартних матеріалів, вузлів і комплектуючих. Тристійкова портальна опора надійна в експлуатації і може знайти широке застосування при прокладці ЛЕП у лісових масивах і інших важкодоступних місцях. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Тристійкова портальна опора, що містить центральну стійку 1 і дві бічні стійки, 2 з гірляндами 3 для підвіски фаз дротів, з'єднаних один з одним за допомогою траверзи 4, перехресних гнучких зв'язків 5, яка відрізняється тим, що містить додаткові гнучкі зв'язки 6, що з'єднують центральну стійку 1 з бічними стійками 2, при цьому перехресні гнучкі зв'язки 5 з'єднують бічні стійки 2 одну з одною і з центральною стійкою 1, а гірлянди 3 для підвіски фаз дротів закріплені безпосередньо на бічних і центральною стійках 1 і 2. 2 UA 92534 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
