Пристрій для виготовлення будівельної панелі з використанням вторинних матеріалів

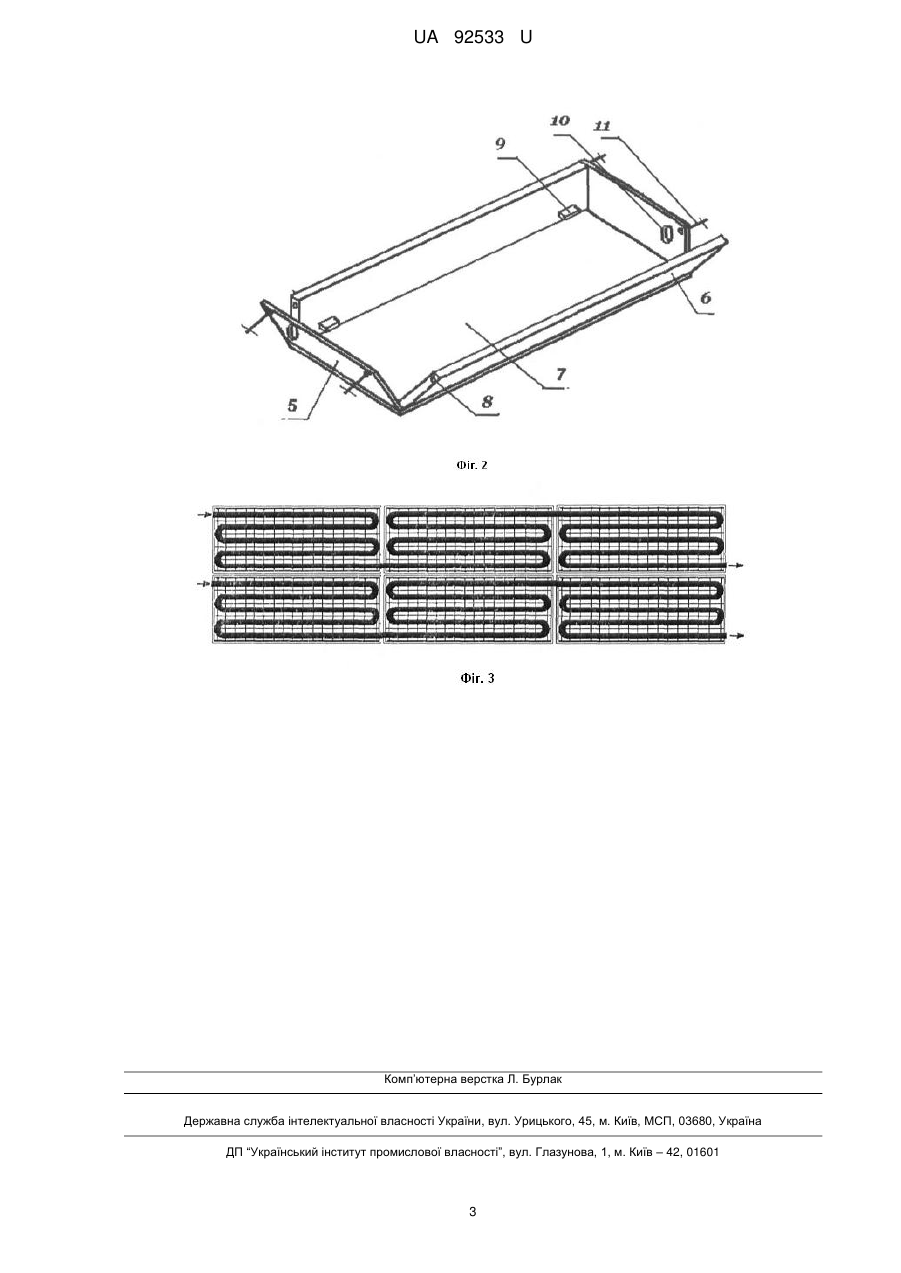

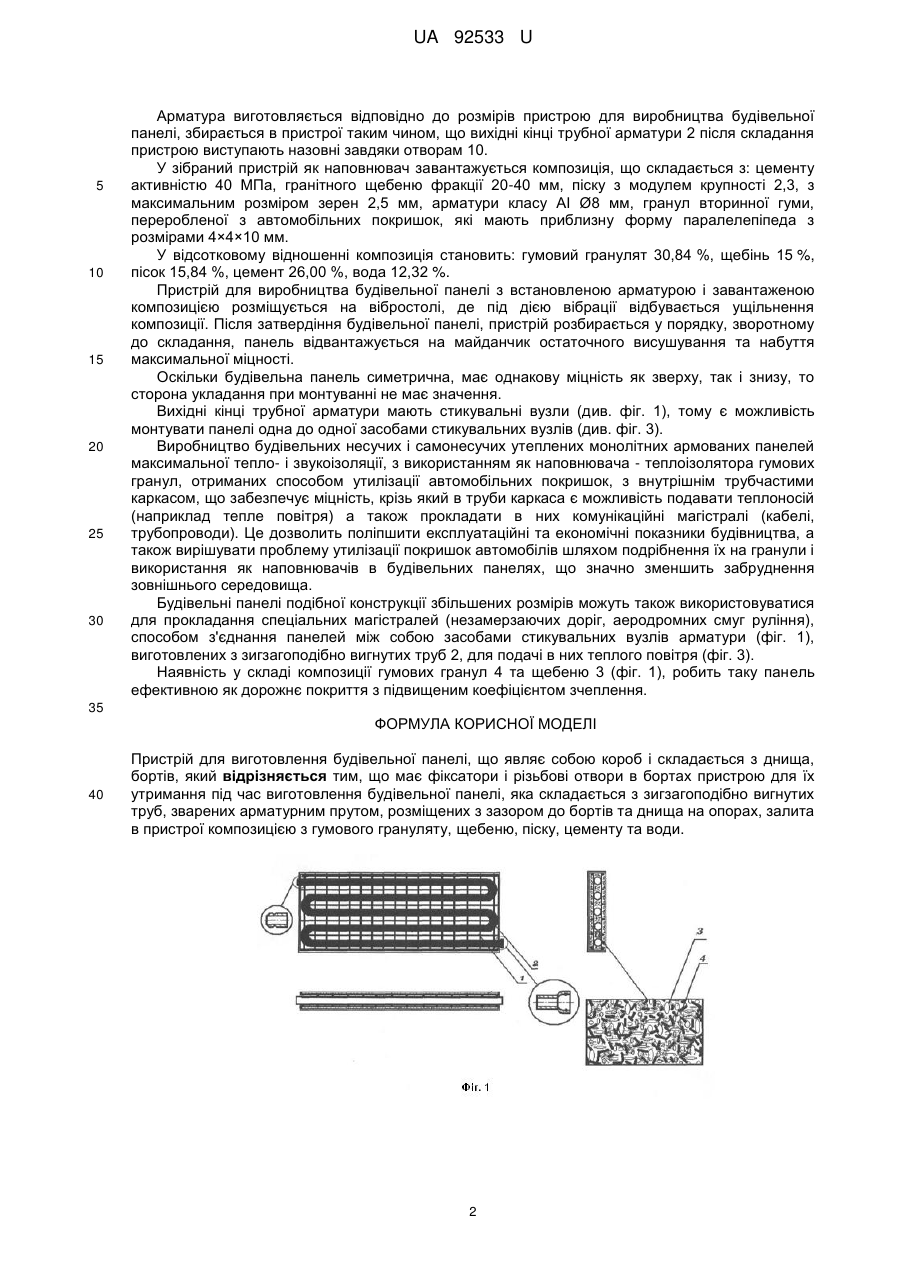

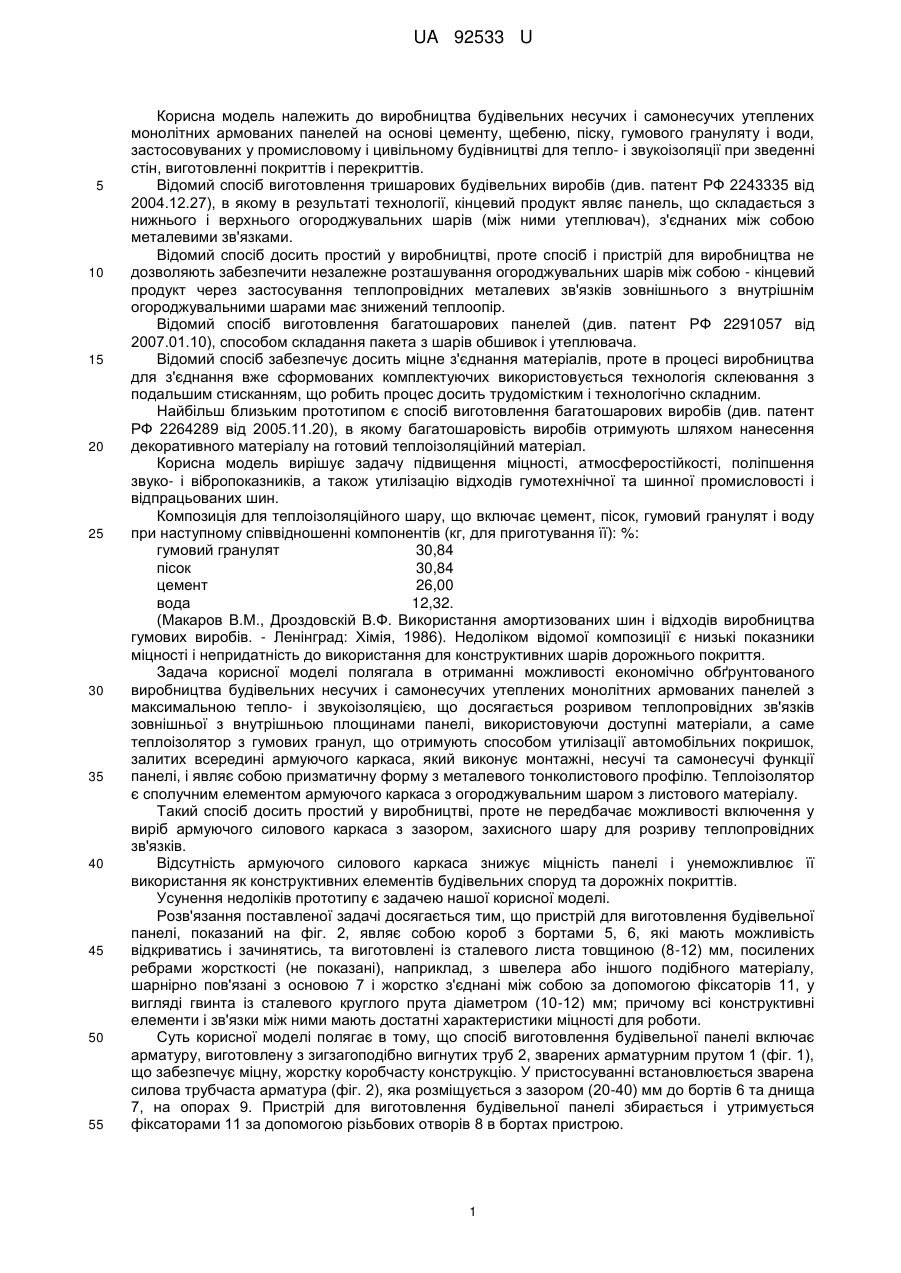

Реферат: Пристрій для виготовлення будівельної панелі являє собою короб і складається з днища, бортів. Він має фіксатори і різьбові отвори в бортах пристрою для їх утримання під час виготовлення будівельної панелі, яка складається з зигзагоподібно вигнутих труб, зварених арматурним прутом, розміщених з зазором до бортів та днища на опорах, залита в пристрої композицією з гумового грануляту, щебеню, піску, цементу та води. UA 92533 U (54) ПРИСТРІЙ ДЛЯ ВИГОТОВЛЕННЯ БУДІВЕЛЬНОЇ ПАНЕЛІ З ВИКОРИСТАННЯМ ВТОРИННИХ МАТЕРІАЛІВ UA 92533 U UA 92533 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до виробництва будівельних несучих і самонесучих утеплених монолітних армованих панелей на основі цементу, щебеню, піску, гумового грануляту і води, застосовуваних у промисловому і цивільному будівництві для тепло- і звукоізоляції при зведенні стін, виготовленні покриттів і перекриттів. Відомий спосіб виготовлення тришарових будівельних виробів (див. патент РФ 2243335 від 2004.12.27), в якому в результаті технології, кінцевий продукт являє панель, що складається з нижнього і верхнього огороджувальних шарів (між ними утеплювач), з'єднаних між собою металевими зв'язками. Відомий спосіб досить простий у виробництві, проте спосіб і пристрій для виробництва не дозволяють забезпечити незалежне розташування огороджувальних шарів між собою - кінцевий продукт через застосування теплопровідних металевих зв'язків зовнішнього з внутрішнім огороджувальними шарами має знижений теплоопір. Відомий спосіб виготовлення багатошарових панелей (див. патент РФ 2291057 від 2007.01.10), способом складання пакета з шарів обшивок і утеплювача. Відомий спосіб забезпечує досить міцне з'єднання матеріалів, проте в процесі виробництва для з'єднання вже сформованих комплектуючих використовується технологія склеювання з подальшим стисканням, що робить процес досить трудомістким і технологічно складним. Найбільш близьким прототипом є спосіб виготовлення багатошарових виробів (див. патент РФ 2264289 від 2005.11.20), в якому багатошаровість виробів отримують шляхом нанесення декоративного матеріалу на готовий теплоізоляційний матеріал. Корисна модель вирішує задачу підвищення міцності, атмосферостійкості, поліпшення звуко- і вібропоказників, а також утилізацію відходів гумотехнічної та шинної промисловості і відпрацьованих шин. Композиція для теплоізоляційного шару, що включає цемент, пісок, гумовий гранулят і воду при наступному співвідношенні компонентів (кг, для приготування її): %: гумовий гранулят 30,84 пісок 30,84 цемент 26,00 вода 12,32. (Макаров В.М., Дроздовскій В.Ф. Використання амортизованих шин і відходів виробництва гумових виробів. - Ленінград: Хімія, 1986). Недоліком відомої композиції є низькі показники міцності і непридатність до використання для конструктивних шарів дорожнього покриття. Задача корисної моделі полягала в отриманні можливості економічно обґрунтованого виробництва будівельних несучих і самонесучих утеплених монолітних армованих панелей з максимальною тепло- і звукоізоляцією, що досягається розривом теплопровідних зв'язків зовнішньої з внутрішньою площинами панелі, використовуючи доступні матеріали, а саме теплоізолятор з гумових гранул, що отримують способом утилізації автомобільних покришок, залитих всередині армуючого каркаса, який виконує монтажні, несучі та самонесучі функції панелі, і являє собою призматичну форму з металевого тонколистового профілю. Теплоізолятор є сполучним елементом армуючого каркаса з огороджувальним шаром з листового матеріалу. Такий спосіб досить простий у виробництві, проте не передбачає можливості включення у виріб армуючого силового каркаса з зазором, захисного шару для розриву теплопровідних зв'язків. Відсутність армуючого силового каркаса знижує міцність панелі і унеможливлює її використання як конструктивних елементів будівельних споруд та дорожніх покриттів. Усунення недоліків прототипу є задачею нашої корисної моделі. Розв'язання поставленої задачі досягається тим, що пристрій для виготовлення будівельної панелі, показаний на фіг. 2, являє собою короб з бортами 5, 6, які мають можливість відкриватись і зачинятись, та виготовлені із сталевого листа товщиною (8-12) мм, посилених ребрами жорсткості (не показані), наприклад, з швелера або іншого подібного матеріалу, шарнірно пов'язані з основою 7 і жорстко з'єднані між собою за допомогою фіксаторів 11, у вигляді гвинта із сталевого круглого прута діаметром (10-12) мм; причому всі конструктивні елементи і зв'язки між ними мають достатні характеристики міцності для роботи. Суть корисної моделі полягає в тому, що спосіб виготовлення будівельної панелі включає арматуру, виготовлену з зигзагоподібно вигнутих труб 2, зварених арматурним прутом 1 (фіг. 1), що забезпечує міцну, жорстку коробчасту конструкцію. У пристосуванні встановлюється зварена силова трубчаста арматура (фіг. 2), яка розміщується з зазором (20-40) мм до бортів 6 та днища 7, на опорах 9. Пристрій для виготовлення будівельної панелі збирається і утримується фіксаторами 11 за допомогою різьбових отворів 8 в бортах пристрою. 1 UA 92533 U 5 10 15 20 25 30 Арматура виготовляється відповідно до розмірів пристрою для виробництва будівельної панелі, збирається в пристрої таким чином, що вихідні кінці трубної арматури 2 після складання пристрою виступають назовні завдяки отворам 10. У зібраний пристрій як наповнювач завантажується композиція, що складається з: цементу активністю 40 МПа, гранітного щебеню фракції 20-40 мм, піску з модулем крупності 2,3, з максимальним розміром зерен 2,5 мм, арматури класу АІ Ø8 мм, гранул вторинної гуми, переробленої з автомобільних покришок, які мають приблизну форму паралелепіпеда з розмірами 4×4×10 мм. У відсотковому відношенні композиція становить: гумовий гранулят 30,84 %, щебінь 15 %, пісок 15,84 %, цемент 26,00 %, вода 12,32 %. Пристрій для виробництва будівельної панелі з встановленою арматурою і завантаженою композицією розміщується на вібростолі, де під дією вібрації відбувається ущільнення композиції. Після затвердіння будівельної панелі, пристрій розбирається у порядку, зворотному до складання, панель відвантажується на майданчик остаточного висушування та набуття максимальної міцності. Оскільки будівельна панель симетрична, має однакову міцність як зверху, так і знизу, то сторона укладання при монтуванні не має значення. Вихідні кінці трубної арматури мають стикувальні вузли (див. фіг. 1), тому є можливість монтувати панелі одна до одної засобами стикувальних вузлів (див. фіг. 3). Виробництво будівельних несучих і самонесучих утеплених монолітних армованих панелей максимальної тепло- і звукоізоляції, з використанням як наповнювача - теплоізолятора гумових гранул, отриманих способом утилізації автомобільних покришок, з внутрішнім трубчастими каркасом, що забезпечує міцність, крізь який в труби каркаса є можливість подавати теплоносій (наприклад тепле повітря) а також прокладати в них комунікаційні магістралі (кабелі, трубопроводи). Це дозволить поліпшити експлуатаційні та економічні показники будівництва, а також вирішувати проблему утилізації покришок автомобілів шляхом подрібнення їх на гранули і використання як наповнювачів в будівельних панелях, що значно зменшить забруднення зовнішнього середовища. Будівельні панелі подібної конструкції збільшених розмірів можуть також використовуватися для прокладання спеціальних магістралей (незамерзаючих доріг, аеродромних смуг руління), способом з'єднання панелей між собою засобами стикувальних вузлів арматури (фіг. 1), виготовлених з зигзагоподібно вигнутих труб 2, для подачі в них теплого повітря (фіг. 3). Наявність у складі композиції гумових гранул 4 та щебеню 3 (фіг. 1), робить таку панель ефективною як дорожнє покриття з підвищеним коефіцієнтом зчеплення. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для виготовлення будівельної панелі, що являє собою короб і складається з днища, бортів, який відрізняється тим, що має фіксатори і різьбові отвори в бортах пристрою для їх утримання під час виготовлення будівельної панелі, яка складається з зигзагоподібно вигнутих труб, зварених арматурним прутом, розміщених з зазором до бортів та днища на опорах, залита в пристрої композицією з гумового грануляту, щебеню, піску, цементу та води. 2 UA 92533 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
