Установка для очищення стічних вод

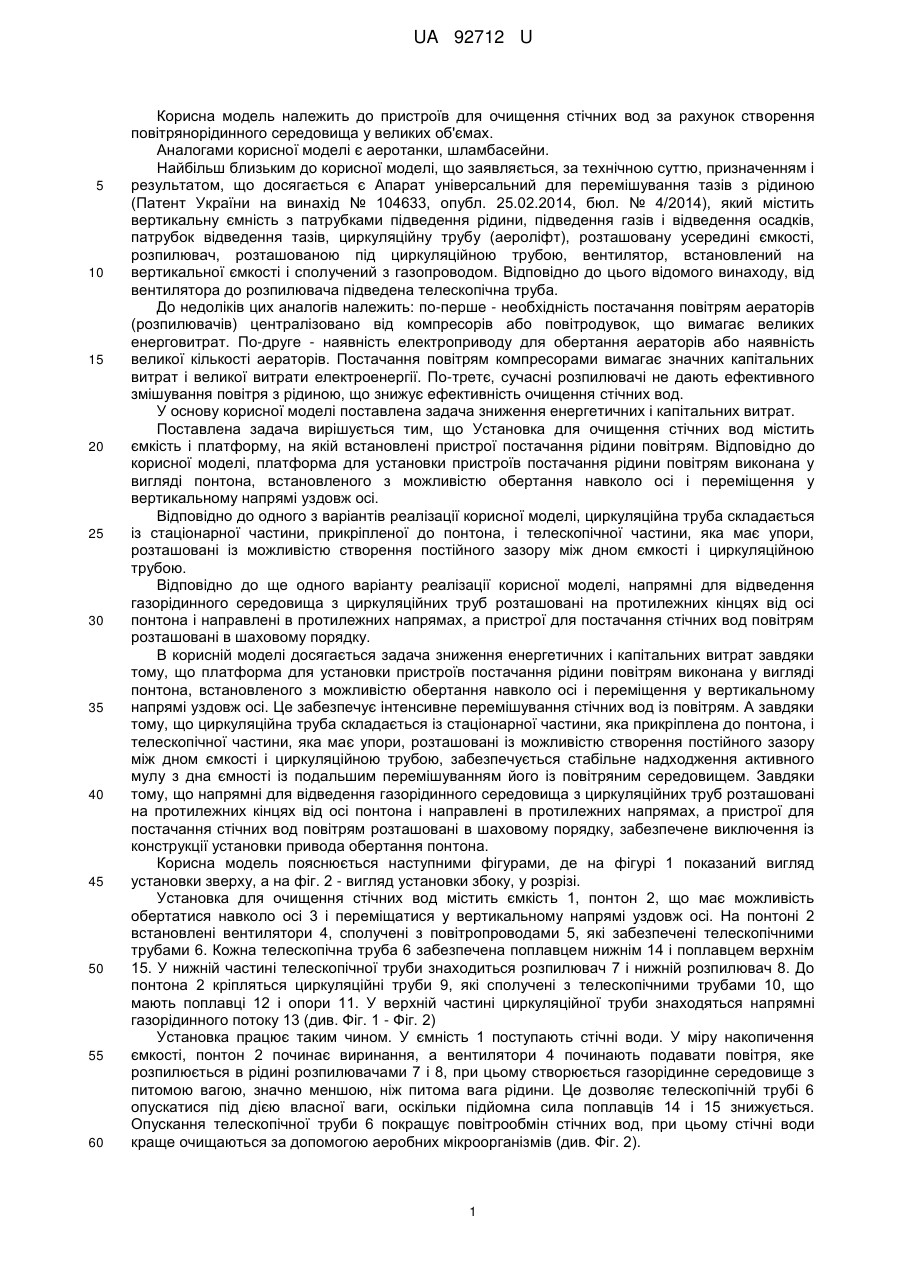

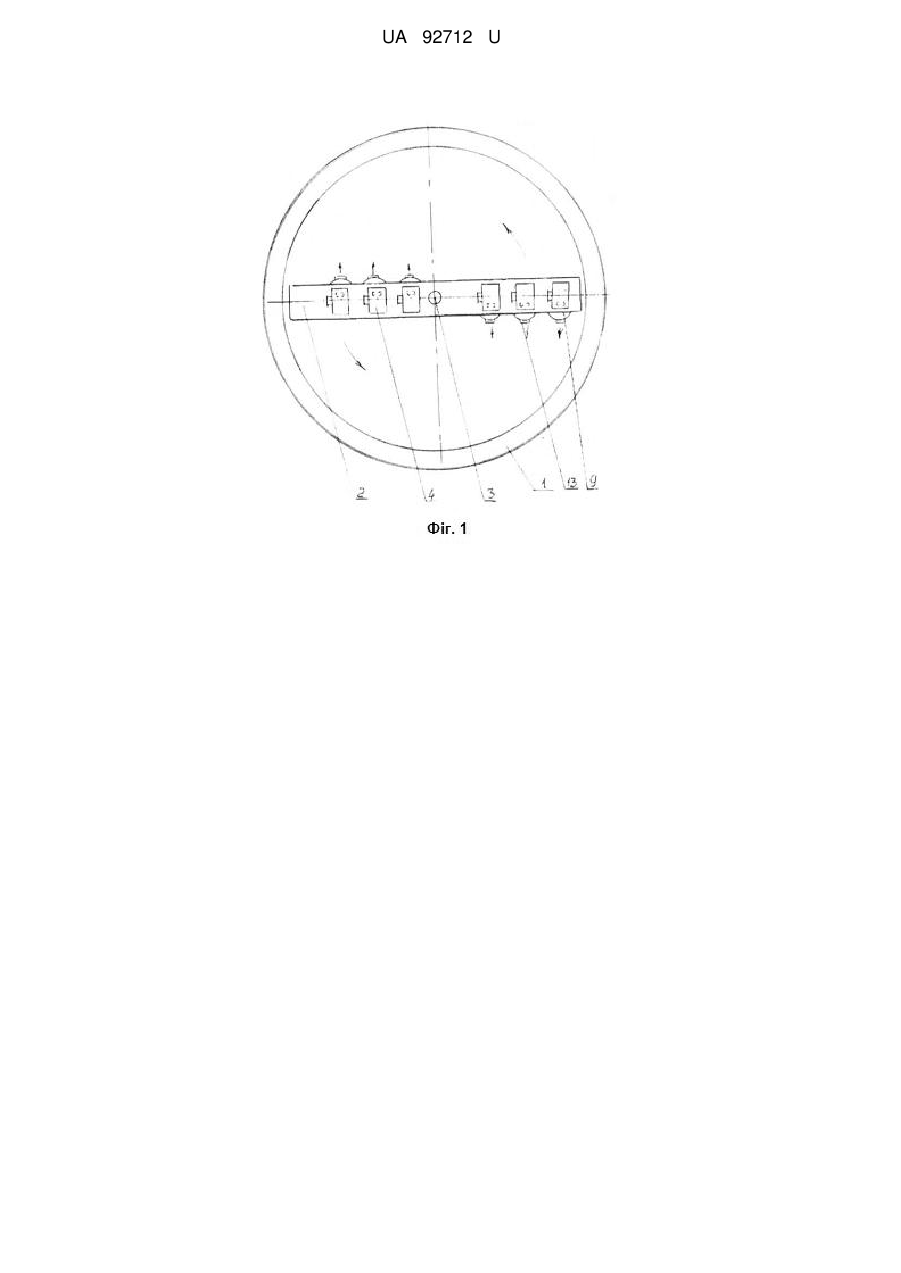

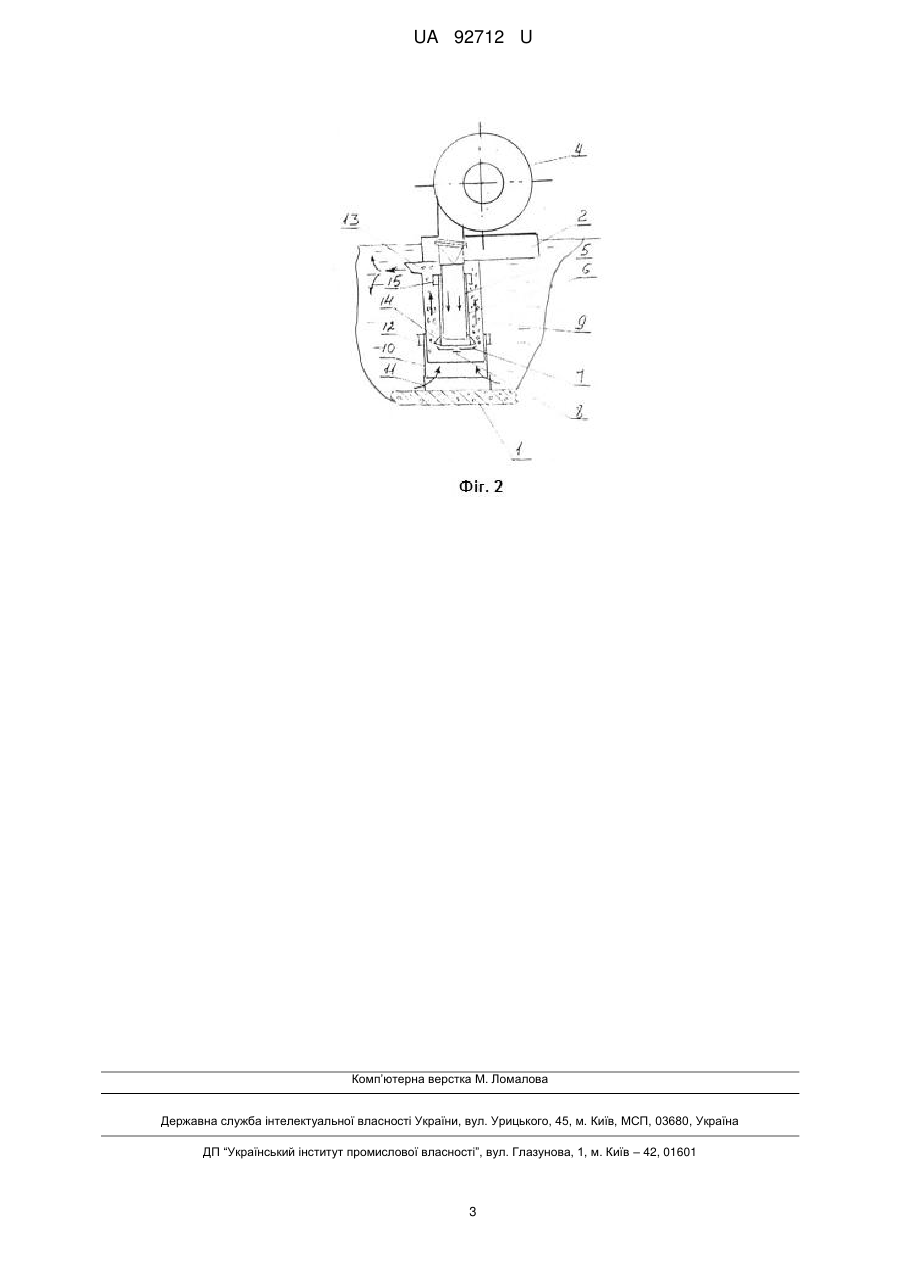

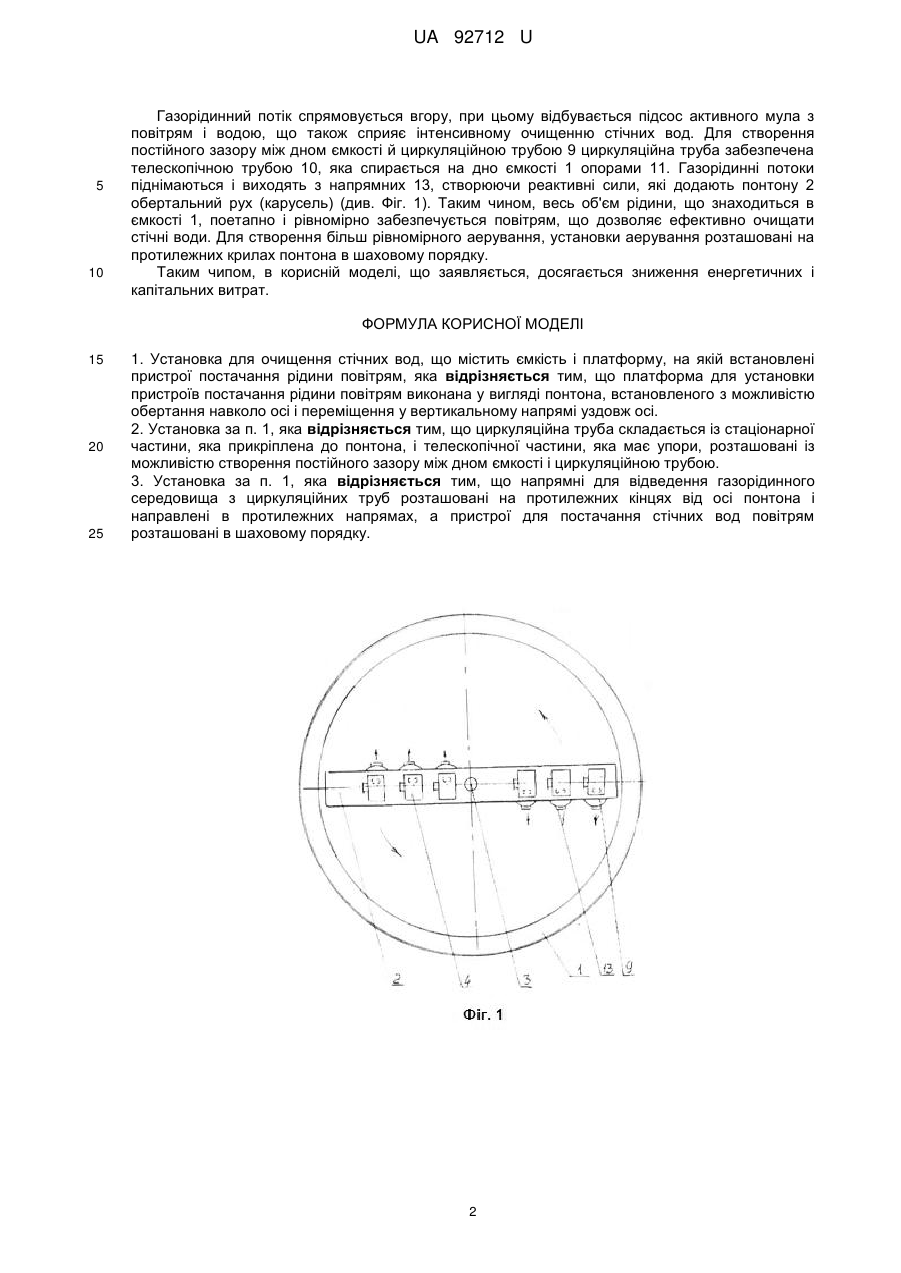

Реферат: Установка для очищення стічних вод містить ємкість і платформу, на якій встановлені пристрої постачання рідини повітрям. Платформа для установки пристроїв постачання рідини повітрям виконана у вигляді понтона, встановленого з можливістю обертання навколо осі і переміщення у вертикальному напрямі уздовж осі. UA 92712 U (12) UA 92712 U UA 92712 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для очищення стічних вод за рахунок створення повітрянорідинного середовища у великих об'ємах. Аналогами корисної моделі є аеротанки, шламбасейни. Найбільш близьким до корисної моделі, що заявляється, за технічною суттю, призначенням і результатом, що досягається є Апарат універсальний для перемішування тазів з рідиною (Патент України на винахід № 104633, опубл. 25.02.2014, бюл. № 4/2014), який містить вертикальну ємність з патрубками підведення рідини, підведення газів і відведення осадків, патрубок відведення тазів, циркуляційну трубу (аероліфт), розташовану усередині ємкості, розпилювач, розташованою під циркуляційною трубою, вентилятор, встановлений на вертикальної ємкості і сполучений з газопроводом. Відповідно до цього відомого винаходу, від вентилятора до розпилювача підведена телескопічна труба. До недоліків цих аналогів належить: по-перше - необхідність постачання повітрям аераторів (розпилювачів) централізовано від компресорів або повітродувок, що вимагає великих енерговитрат. По-друге - наявність електроприводу для обертання аераторів або наявність великої кількості аераторів. Постачання повітрям компресорами вимагає значних капітальних витрат і великої витрати електроенергії. По-третє, сучасні розпилювачі не дають ефективного змішування повітря з рідиною, що знижує ефективність очищення стічних вод. У основу корисної моделі поставлена задача зниження енергетичних і капітальних витрат. Поставлена задача вирішується тим, що Установка для очищення стічних вод містить ємкість і платформу, на якій встановлені пристрої постачання рідини повітрям. Відповідно до корисної моделі, платформа для установки пристроїв постачання рідини повітрям виконана у вигляді понтона, встановленого з можливістю обертання навколо осі і переміщення у вертикальному напрямі уздовж осі. Відповідно до одного з варіантів реалізації корисної моделі, циркуляційна труба складається із стаціонарної частини, прикріпленої до понтона, і телескопічної частини, яка має упори, розташовані із можливістю створення постійного зазору між дном ємкості і циркуляційною трубою. Відповідно до ще одного варіанту реалізації корисної моделі, напрямні для відведення газорідинного середовища з циркуляційних труб розташовані на протилежних кінцях від осі понтона і направлені в протилежних напрямах, а пристрої для постачання стічних вод повітрям розташовані в шаховому порядку. В корисній моделі досягається задача зниження енергетичних і капітальних витрат завдяки тому, що платформа для установки пристроїв постачання рідини повітрям виконана у вигляді понтона, встановленого з можливістю обертання навколо осі і переміщення у вертикальному напрямі уздовж осі. Це забезпечує інтенсивне перемішування стічних вод із повітрям. А завдяки тому, що циркуляційна труба складається із стаціонарної частини, яка прикріплена до понтона, і телескопічної частини, яка має упори, розташовані із можливістю створення постійного зазору між дном ємкості і циркуляційною трубою, забезпечується стабільне надходження активного мулу з дна ємності із подальшим перемішуванням його із повітряним середовищем. Завдяки тому, що напрямні для відведення газорідинного середовища з циркуляційних труб розташовані на протилежних кінцях від осі понтона і направлені в протилежних напрямах, а пристрої для постачання стічних вод повітрям розташовані в шаховому порядку, забезпечене виключення із конструкції установки привода обертання понтона. Корисна модель пояснюється наступними фігурами, де на фігурі 1 показаний вигляд установки зверху, а на фіг. 2 - вигляд установки збоку, у розрізі. Установка для очищення стічних вод містить ємкість 1, понтон 2, що має можливість обертатися навколо осі 3 і переміщатися у вертикальному напрямі уздовж осі. На понтоні 2 встановлені вентилятори 4, сполучені з повітропроводами 5, які забезпечені телескопічними трубами 6. Кожна телескопічна труба 6 забезпечена поплавцем нижнім 14 і поплавцем верхнім 15. У нижній частині телескопічної труби знаходиться розпилювач 7 і нижній розпилювач 8. До понтона 2 кріпляться циркуляційні труби 9, які сполучені з телескопічними трубами 10, що мають поплавці 12 і опори 11. У верхній частині циркуляційної труби знаходяться напрямні газорідинного потоку 13 (див. Фіг. 1 - Фіг. 2) Установка працює таким чином. У ємність 1 поступають стічні води. У міру накопичення ємкості, понтон 2 починає виринання, а вентилятори 4 починають подавати повітря, яке розпилюється в рідині розпилювачами 7 і 8, при цьому створюється газорідинне середовище з питомою вагою, значно меншою, ніж питома вага рідини. Це дозволяє телескопічній трубі 6 опускатися під дією власної ваги, оскільки підйомна сила поплавців 14 і 15 знижується. Опускання телескопічної труби 6 покращує повітрообмін стічних вод, при цьому стічні води краще очищаються за допомогою аеробних мікроорганізмів (див. Фіг. 2). 1 UA 92712 U 5 10 Газорідинний потік спрямовується вгору, при цьому відбувається підсос активного мула з повітрям і водою, що також сприяє інтенсивному очищенню стічних вод. Для створення постійного зазору між дном ємкості й циркуляційною трубою 9 циркуляційна труба забезпечена телескопічною трубою 10, яка спирається на дно ємкості 1 опорами 11. Газорідинні потоки піднімаються і виходять з напрямних 13, створюючи реактивні сили, які додають понтону 2 обертальний рух (карусель) (див. Фіг. 1). Таким чином, весь об'єм рідини, що знаходиться в ємкості 1, поетапно і рівномірно забезпечується повітрям, що дозволяє ефективно очищати стічні води. Для створення більш рівномірного аерування, установки аерування розташовані на протилежних крилах понтона в шаховому порядку. Таким чипом, в корисній моделі, що заявляється, досягається зниження енергетичних і капітальних витрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Установка для очищення стічних вод, що містить ємкість і платформу, на якій встановлені пристрої постачання рідини повітрям, яка відрізняється тим, що платформа для установки пристроїв постачання рідини повітрям виконана у вигляді понтона, встановленого з можливістю обертання навколо осі і переміщення у вертикальному напрямі уздовж осі. 2. Установка за п. 1, яка відрізняється тим, що циркуляційна труба складається із стаціонарної частини, яка прикріплена до понтона, і телескопічної частини, яка має упори, розташовані із можливістю створення постійного зазору між дном ємкості і циркуляційною трубою. 3. Установка за п. 1, яка відрізняється тим, що напрямні для відведення газорідинного середовища з циркуляційних труб розташовані на протилежних кінцях від осі понтона і направлені в протилежних напрямах, а пристрої для постачання стічних вод повітрям розташовані в шаховому порядку. 2 UA 92712 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
