Установка для очищення стічних вод

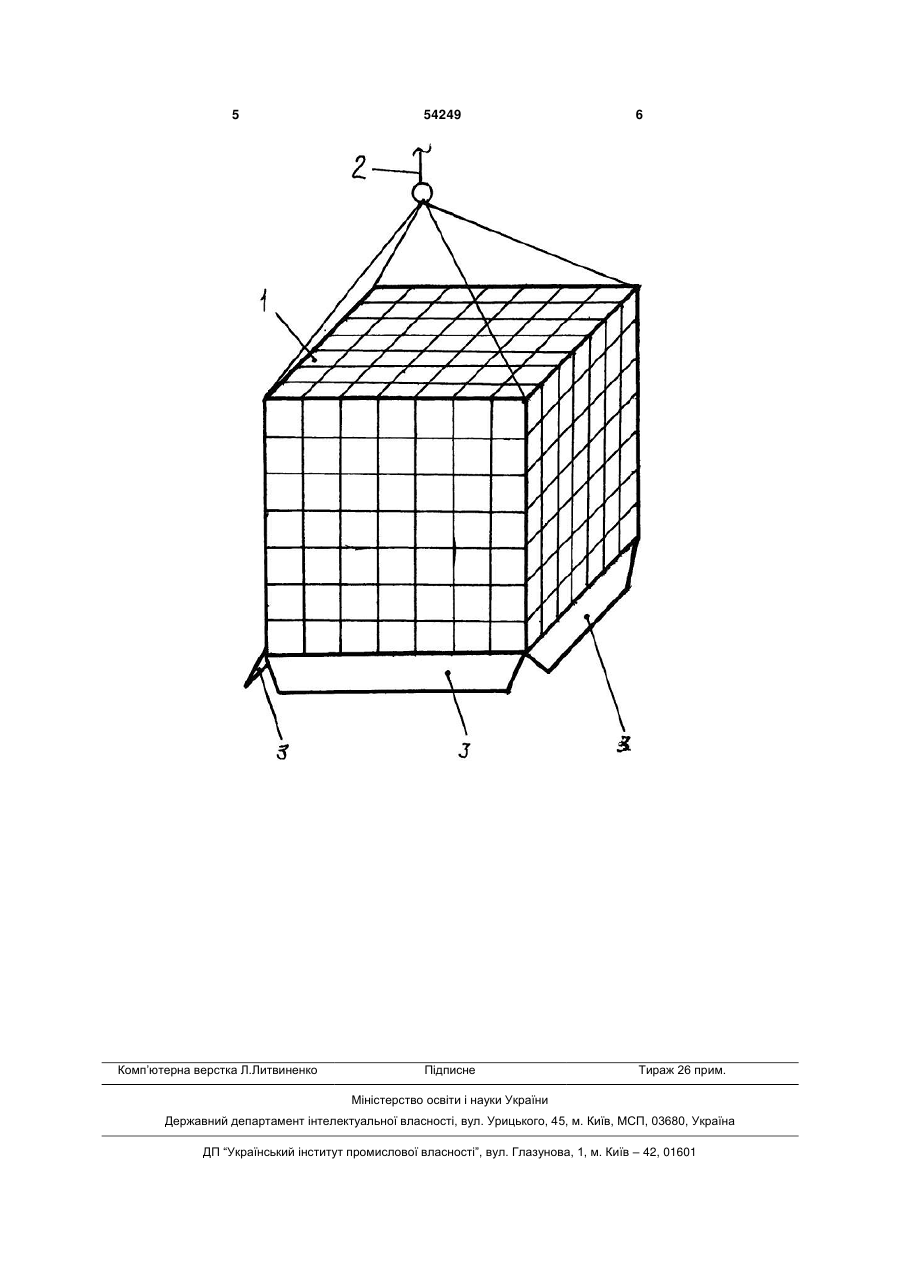

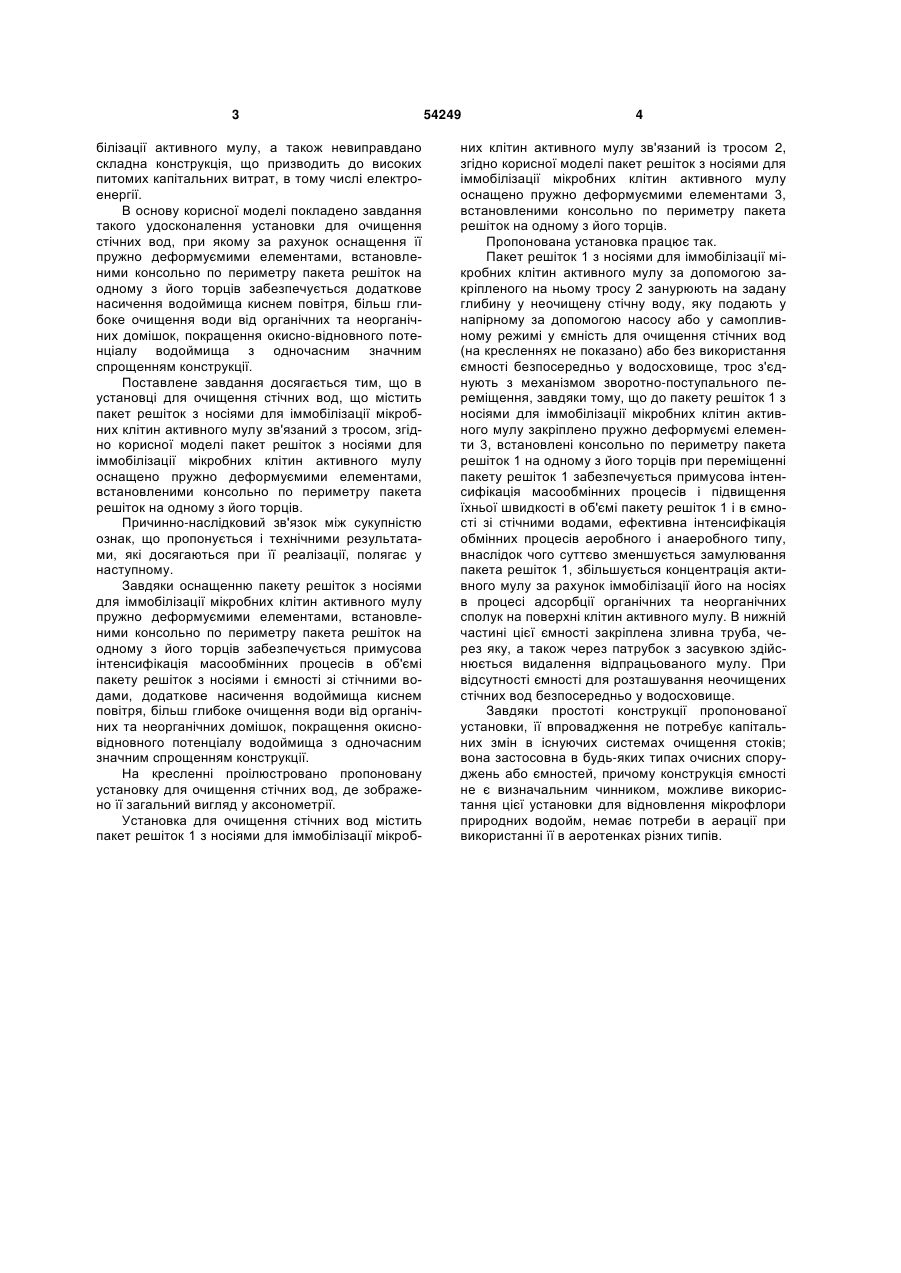

Установка для очищення стічних вод, що містить пакет решіток з носіями для іммобілізації мікробних клітин активного мулу, зв'язаний з тросом, яка відрізняється тим, що пакет решіток з носіями для іммобілізації мікробних клітин активного мулу оснащено пружно-деформівними елементами, встановленими консольно по периметру пакета решіток на одному з його торців. (19) (21) u201011402 (22) 24.09.2010 (24) 25.10.2010 (46) 25.10.2010, Бюл.№ 20, 2010 р. (72) СТУЦЕНКО МИКОЛА ВАЛЕНТИНОВИЧ, ШЕВЧЕНКО АНАТОЛІЙ МАРКОВИЧ, ЛЯШЕНКО НАТАЛІЯ ОЛЕКСІЇВНА (73) СТУЦЕНКО МИКОЛА ВАЛЕНТИНОВИЧ 3 білізації активного мулу, а також невиправдано складна конструкція, що призводить до високих питомих капітальних витрат, в тому числі електроенергії. В основу корисної моделі покладено завдання такого удосконалення установки для очищення стічних вод, при якому за рахунок оснащення її пружно деформуємими елементами, встановленими консольно по периметру пакета решіток на одному з його торців забезпечується додаткове насичення водоймища киснем повітря, більш глибоке очищення води від органічних та неорганічних домішок, покращення окисно-відновного потенціалу водоймища з одночасним значним спрощенням конструкції. Поставлене завдання досягається тим, що в установці для очищення стічних вод, що містить пакет решіток з носіями для іммобілізації мікробних клітин активного мулу зв'язаний з тросом, згідно корисної моделі пакет решіток з носіями для іммобілізації мікробних клітин активного мулу оснащено пружно деформуємими елементами, встановленими консольно по периметру пакета решіток на одному з його торців. Причинно-наслідковий зв'язок між сукупністю ознак, що пропонується і технічними результатами, які досягаються при її реалізації, полягає у наступному. Завдяки оснащенню пакету решіток з носіями для іммобілізації мікробних клітин активного мулу пружно деформуємими елементами, встановленими консольно по периметру пакета решіток на одному з його торців забезпечується примусова інтенсифікація масообмінних процесів в об'ємі пакету решіток з носіями і ємності зі стічними водами, додаткове насичення водоймища киснем повітря, більш глибоке очищення води від органічних та неорганічних домішок, покращення окисновідновного потенціалу водоймища з одночасним значним спрощенням конструкції. На кресленні проілюстровано пропоновану установку для очищення стічних вод, де зображено її загальний вигляд у аксонометрії. Установка для очищення стічних вод містить пакет решіток 1 з носіями для іммобілізації мікроб 54249 4 них клітин активного мулу зв'язаний із тросом 2, згідно корисної моделі пакет решіток з носіями для іммобілізації мікробних клітин активного мулу оснащено пружно деформуємими елементами 3, встановленими консольно по периметру пакета решіток на одному з його торців. Пропонована установка працює так. Пакет решіток 1 з носіями для іммобілізації мікробних клітин активного мулу за допомогою закріпленого на ньому тросу 2 занурюють на задану глибину у неочищену стічну воду, яку подають у напірному за допомогою насосу або у самопливному режимі у ємність для очищення стічних вод (на кресленнях не показано) або без використання ємності безпосередньо у водосховище, трос з'єднують з механізмом зворотно-поступального переміщення, завдяки тому, що до пакету решіток 1 з носіями для іммобілізації мікробних клітин активного мулу закріплено пружно деформуємі елементи 3, встановлені консольно по периметру пакета решіток 1 на одному з його торців при переміщенні пакету решіток 1 забезпечується примусова інтенсифікація масообмінних процесів і підвищення їхньої швидкості в об'ємі пакету решіток 1 і в ємності зі стічними водами, ефективна інтенсифікація обмінних процесів аеробного і анаеробного типу, внаслідок чого суттєво зменшується замулювання пакета решіток 1, збільшується концентрація активного мулу за рахунок іммобілізації його на носіях в процесі адсорбції органічних та неорганічних сполук на поверхні клітин активного мулу. В нижній частині цієї ємності закріплена зливна труба, через яку, а також через патрубок з засувкою здійснюється видалення відпрацьованого мулу. При відсутності ємності для розташування неочищених стічних вод безпосередньо у водосховище. Завдяки простоті конструкції пропонованої установки, її впровадження не потребує капітальних змін в існуючих системах очищення стоків; вона застосовна в будь-яких типах очисних споруджень або ємностей, причому конструкція ємності не є визначальним чинником, можливе використання цієї установки для відновлення мікрофлори природних водойм, немає потреби в аерації при використанні її в аеротенках різних типів. 5 Комп’ютерна верстка Л.Литвиненко 54249 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
