Гідравлічна установка

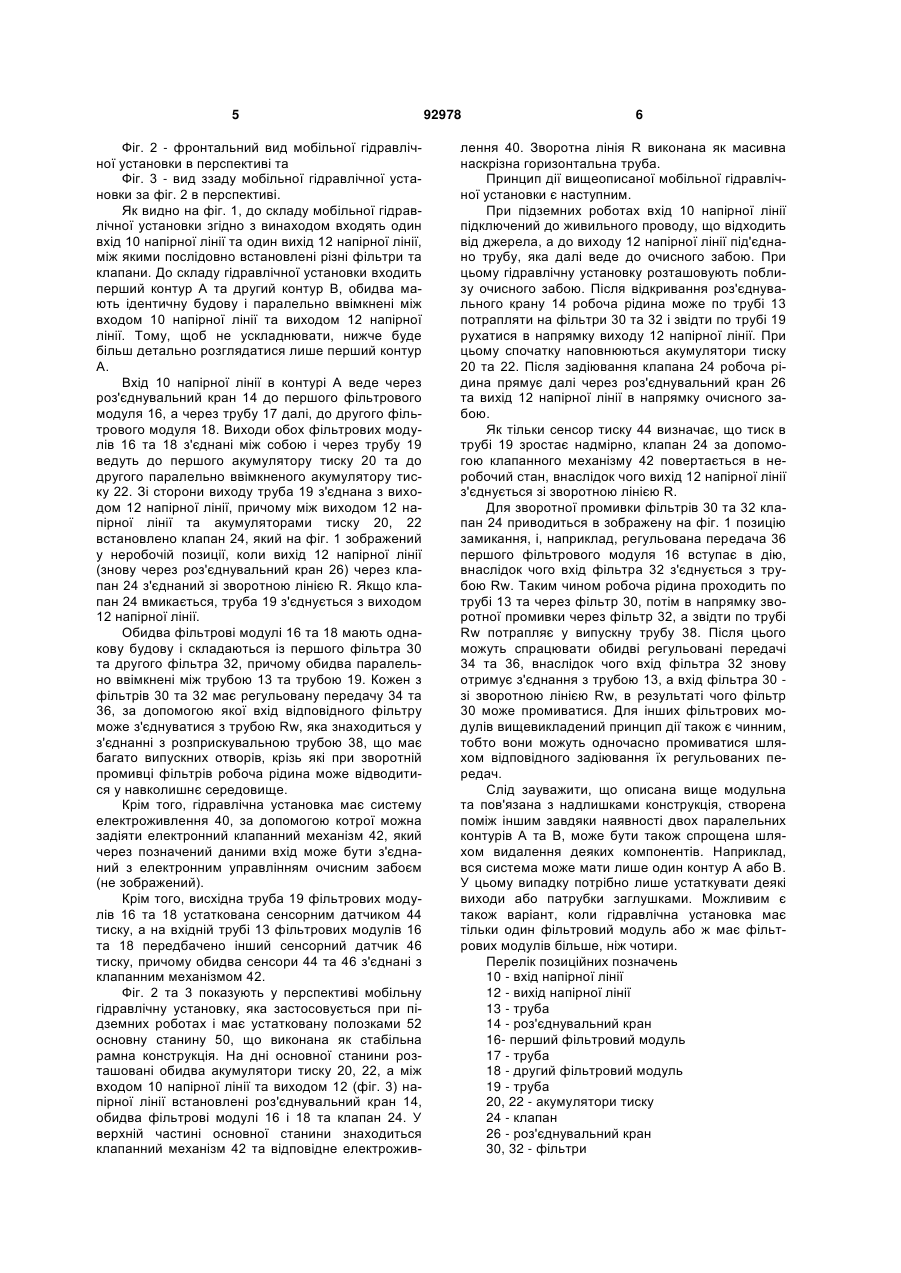

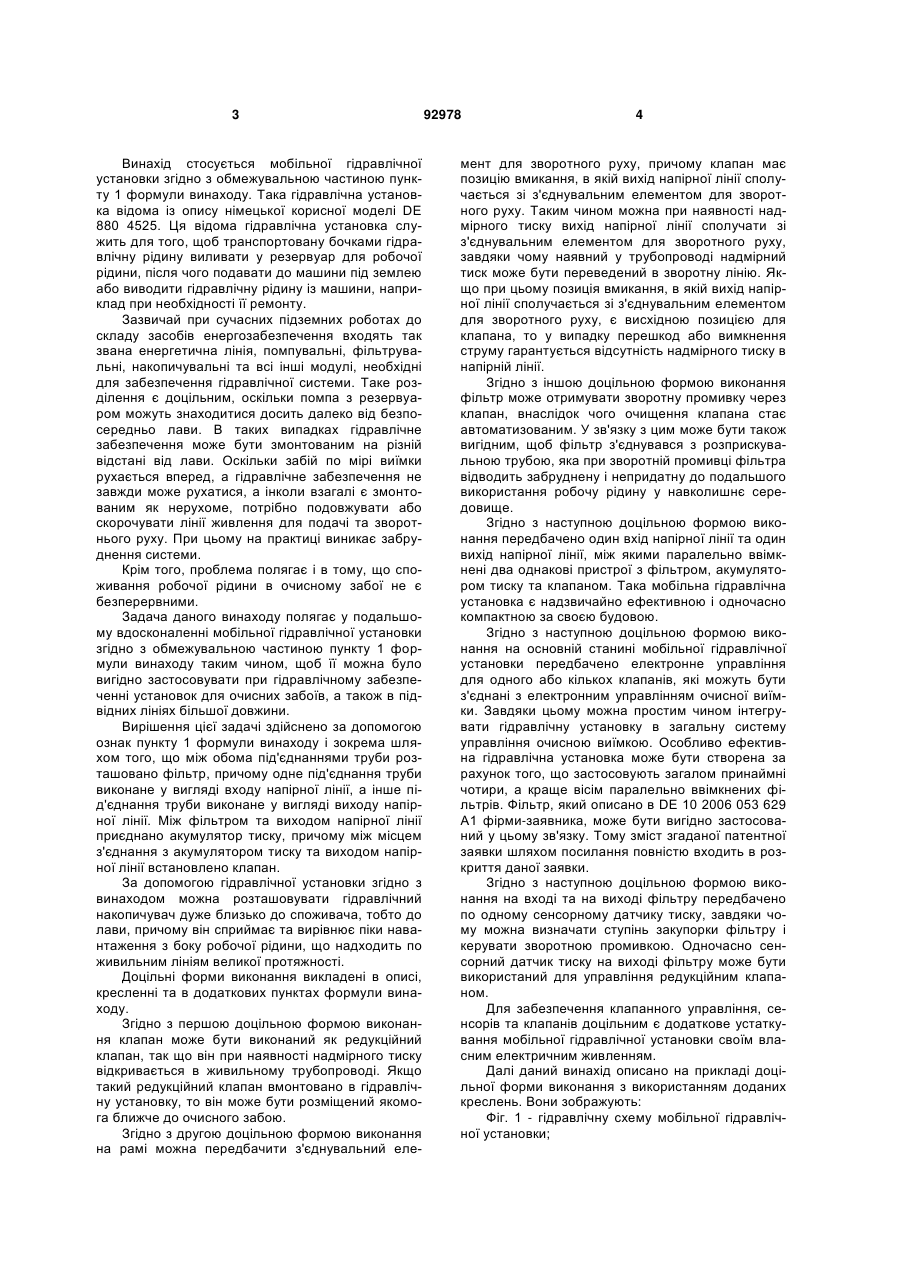

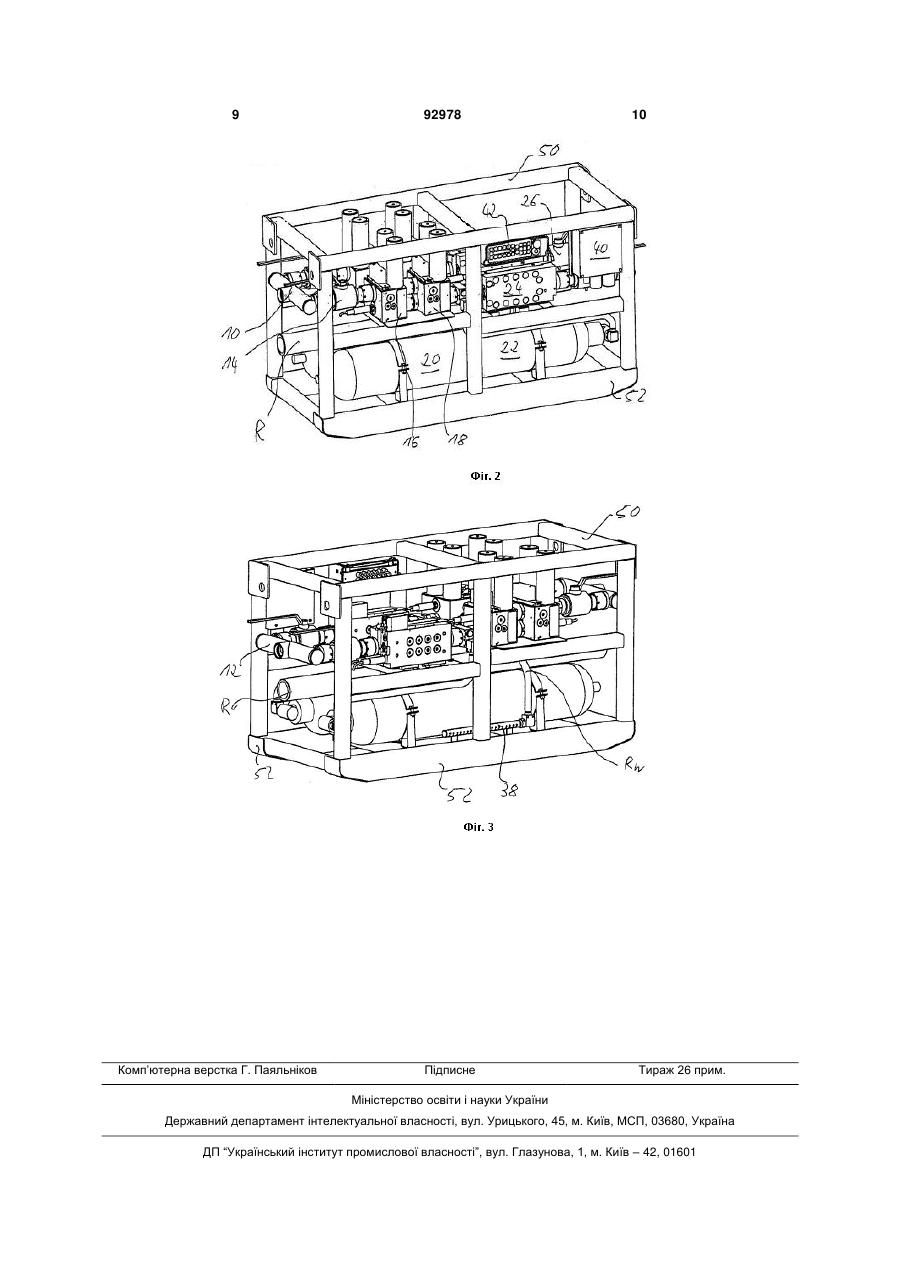

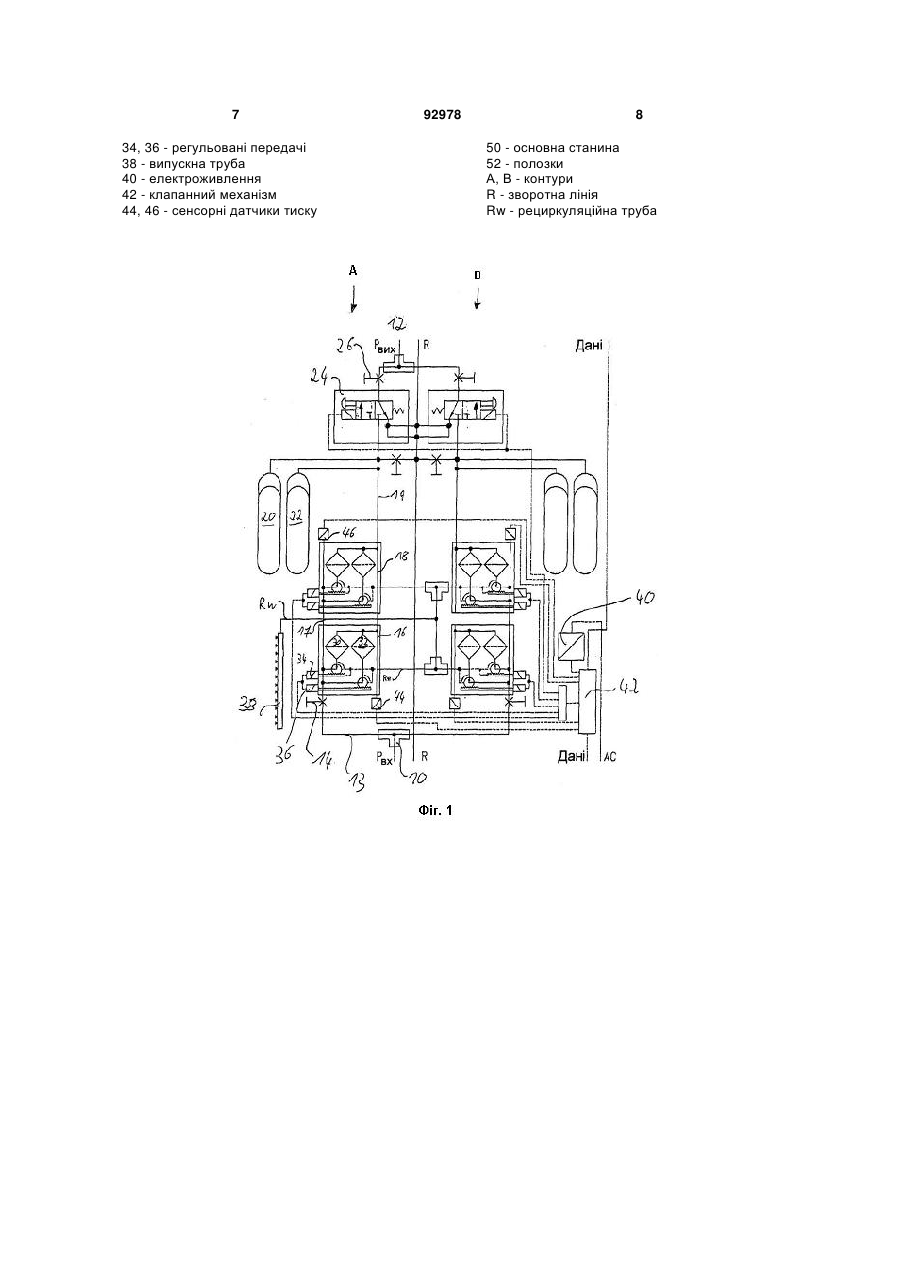

1. Мобільна гідравлічна установка для підземного будівництва, яка містить транспортабельну основну станину (50), на якій розташовані резервуар для робочої рідини, клапан та фільтр, а також два з'єднувальні елементи для труб, яка відрізняється тим, що фільтр (30, 32) встановлено між обома з'єднувальними елементами для труб, причому один з'єднувальний елемент виконаний як вхід (10) напірної лінії, а інший з'єднувальний елемент виконаний як вихід (12) напірної лінії, а також тим, що між фільтром (30, 32) та виходом (12) напірної лінії встановлено акумулятор тиску (20, 22), а також тим, що клапан (24) встановлено між місцем з'єднання на акумуляторі тиску (20, 22) та виходом (12) напірної лінії. 2. Гідравлічна установка за п. 1, яка відрізняється тим, що клапан (24) є редукційним. 3. Гідравлічна установка за п. 1 або 2, яка відрізняється тим, що на основній станині (50) передбачено з'єднувальний елемент (R) для зворотної лінії, і що клапан (24) має позицію вмикання, в якій вихід (12) напірної лінії сполучається зі з'єднувальним елементом (R) для зворотної лінії. 2 (19) 1 3 Винахід стосується мобільної гідравлічної установки згідно з обмежувальною частиною пункту 1 формули винаходу. Така гідравлічна установка відома із опису німецької корисної моделі DE 880 4525. Ця відома гідравлічна установка служить для того, щоб транспортовану бочками гідравлічну рідину виливати у резервуар для робочої рідини, після чого подавати до машини під землею або виводити гідравлічну рідину із машини, наприклад при необхідності її ремонту. Зазвичай при сучасних підземних роботах до складу засобів енергозабезпечення входять так звана енергетична лінія, помпувальні, фільтрувальні, накопичувальні та всі інші модулі, необхідні для забезпечення гідравлічної системи. Таке розділення є доцільним, оскільки помпа з резервуаром можуть знаходитися досить далеко від безпосередньо лави. В таких випадках гідравлічне забезпечення може бути змонтованим на різній відстані від лави. Оскільки забій по мірі виїмки рухається вперед, а гідравлічне забезпечення не завжди може рухатися, а інколи взагалі є змонтованим як нерухоме, потрібно подовжувати або скорочувати лінії живлення для подачі та зворотнього руху. При цьому на практиці виникає забруднення системи. Крім того, проблема полягає і в тому, що споживання робочої рідини в очисному забої не є безперервними. Задача даного винаходу полягає у подальшому вдосконаленні мобільної гідравлічної установки згідно з обмежувальною частиною пункту 1 формули винаходу таким чином, щоб її можна було вигідно застосовувати при гідравлічному забезпеченні установок для очисних забоїв, а також в підвідних лініях більшої довжини. Вирішення цієї задачі здійснено за допомогою ознак пункту 1 формули винаходу і зокрема шляхом того, що між обома під'єднаннями труби розташовано фільтр, причому одне під'єднання труби виконане у вигляді входу напірної лінії, а інше під'єднання труби виконане у вигляді виходу напірної лінії. Між фільтром та виходом напірної лінії приєднано акумулятор тиску, причому між місцем з'єднання з акумулятором тиску та виходом напірної лінії встановлено клапан. За допомогою гідравлічної установки згідно з винаходом можна розташовувати гідравлічний накопичувач дуже близько до споживача, тобто до лави, причому він сприймає та вирівнює піки навантаження з боку робочої рідини, що надходить по живильним лініям великої протяжності. Доцільні форми виконання викладені в описі, кресленні та в додаткових пунктах формули винаходу. Згідно з першою доцільною формою виконання клапан може бути виконаний як редукційний клапан, так що він при наявності надмірного тиску відкривається в живильному трубопроводі. Якщо такий редукційний клапан вмонтовано в гідравлічну установку, то він може бути розміщений якомога ближче до очисного забою. Згідно з другою доцільною формою виконання на рамі можна передбачити з'єднувальний еле 92978 4 мент для зворотного руху, причому клапан має позицію вмикання, в якій вихід напірної лінії сполучається зі з'єднувальним елементом для зворотного руху. Таким чином можна при наявності надмірного тиску вихід напірної лінії сполучати зі з'єднувальним елементом для зворотного руху, завдяки чому наявний у трубопроводі надмірний тиск може бути переведений в зворотну лінію. Якщо при цьому позиція вмикання, в якій вихід напірної лінії сполучається зі з'єднувальним елементом для зворотного руху, є висхідною позицією для клапана, то у випадку перешкод або вимкнення струму гарантується відсутність надмірноготиску в напірній лінії. Згідно з іншою доцільною формою виконання фільтр може отримувати зворотну промивку через клапан, внаслідок чого очищення клапана стає автоматизованим. У зв'язку з цим може бути також вигідним, щоб фільтр з'єднувався з розприскувальною трубою, яка при зворотній промивці фільтра відводить забруднену і непридатну до подальшого використання робочу рідину у навколишнє середовище. Згідно з наступною доцільною формою виконання передбачено один вхід напірної лінії та один вихід напірної лінії, між якими паралельно ввімкнені два однакові пристрої з фільтром, акумулятором тиску та клапаном. Така мобільна гідравлічна установка є надзвичайно ефективною і одночасно компактною за своєю будовою. Згідно з наступною доцільною формою виконання на основній станині мобільної гідравлічної установки передбачено електронне управління для одного або кількох клапанів, які можуть бути з'єднані з електронним управлінням очисної виїмки. Завдяки цьому можна простим чином інтегрувати гідравлічну установку в загальну систему управління очисною виїмкою. Особливо ефективна гідравлічна установка може бути створена за рахунок того, що застосовують загалом принаймні чотири, а краще вісім паралельно ввімкнених фільтрів. Фільтр, який описано в DE 10 2006 053 629 А1 фірми-заявника, може бути вигідно застосований у цьому зв'язку. Тому зміст згаданої патентної заявки шляхом посилання повністю входить в розкриття даної заявки. Згідно з наступною доцільною формою виконання на вході та на виході фільтру передбачено по одному сенсорному датчику тиску, завдяки чому можна визначати ступінь закупорки фільтру і керувати зворотною промивкою. Одночасно сенсорний датчик тиску на виході фільтру може бути використаний для управління редукційним клапаном. Для забезпечення клапанного управління, сенсорів та клапанів доцільним є додаткове устаткування мобільної гідравлічної установки своїм власним електричним живленням. Далі даний винахід описано на прикладі доцільної форми виконання з використанням доданих креслень. Вони зображують: Фіг. 1 - гідравлічну схему мобільної гідравлічної установки; 5 Фіг. 2 - фронтальний вид мобільної гідравлічної установки в перспективі та Фіг. 3 - вид ззаду мобільної гідравлічної установки за фіг. 2 в перспективі. Як видно на фіг. 1, до складу мобільної гідравлічної установки згідно з винаходом входять один вхід 10 напірної лінії та один вихід 12 напірної лінії, між якими послідовно встановлені різні фільтри та клапани. До складу гідравлічної установки входить перший контур А та другий контур В, обидва мають ідентичну будову і паралельно ввімкнені між входом 10 напірної лінії та виходом 12 напірної лінії. Тому, щоб не ускладнювати, нижче буде більш детально розглядатися лише перший контур А. Вхід 10 напірної лінії в контурі А веде через роз'єднувальний кран 14 до першого фільтрового модуля 16, а через трубу 17 далі, до другого фільтрового модуля 18. Виходи обох фільтрових модулів 16 та 18 з'єднані між собою і через трубу 19 ведуть до першого акумулятору тиску 20 та до другого паралельно ввімкненого акумулятору тиску 22. Зі сторони виходу труба 19 з'єднана з виходом 12 напірної лінії, причому між виходом 12 напірної лінії та акумуляторами тиску 20, 22 встановлено клапан 24, який на фіг. 1 зображений у неробочій позиції, коли вихід 12 напірної лінії (знову через роз'єднувальний кран 26) через клапан 24 з'єднаний зі зворотною лінією R. Якщо клапан 24 вмикається, труба 19 з'єднується з виходом 12 напірної лінії. Обидва фільтрові модулі 16 та 18 мають однакову будову і складаються із першого фільтра 30 та другого фільтра 32, причому обидва паралельно ввімкнені між трубою 13 та трубою 19. Кожен з фільтрів 30 та 32 має регульовану передачу 34 та 36, за допомогою якої вхід відповідного фільтру може з'єднуватися з трубою Rw, яка знаходиться у з'єднанні з розприскувальною трубою 38, що має багато випускних отворів, крізь які при зворотній промивці фільтрів робоча рідина може відводитися у навколишнє середовище. Крім того, гідравлічна установка має систему електроживлення 40, за допомогою котрої можна задіяти електронний клапанний механізм 42, який через позначений даними вхід може бути з'єднаний з електронним управлінням очисним забоєм (не зображений). Крім того, висхідна труба 19 фільтрових модулів 16 та 18 устаткована сенсорним датчиком 44 тиску, а на вхідній трубі 13 фільтрових модулів 16 та 18 передбачено інший сенсорний датчик 46 тиску, причому обидва сенсори 44 та 46 з'єднані з клапанним механізмом 42. Фіг. 2 та 3 показують у перспективі мобільну гідравлічну установку, яка застосовується при підземних роботах і має устатковану полозками 52 основну станину 50, що виконана як стабільна рамна конструкція. На дні основної станини розташовані обидва акумулятори тиску 20, 22, а між входом 10 напірної лінії та виходом 12 (фіг. 3) напірної лінії встановлені роз'єднувальний кран 14, обидва фільтрові модулі 16 і 18 та клапан 24. У верхній частині основної станини знаходиться клапанний механізм 42 та відповідне електрожив 92978 6 лення 40. Зворотна лінія R виконана як масивна наскрізна горизонтальна труба. Принцип дії вищеописаної мобільної гідравлічної установки є наступним. При підземних роботах вхід 10 напірної лінії підключений до живильного проводу, що відходить від джерела, а до виходу 12 напірної лінії під'єднано трубу, яка далі веде до очисного забою. При цьому гідравлічну установку розташовують поблизу очисного забою. Після відкривання роз'єднувального крану 14 робоча рідина може по трубі 13 потрапляти на фільтри 30 та 32 і звідти по трубі 19 рухатися в напрямку виходу 12 напірної лінії. При цьому спочатку наповнюються акумулятори тиску 20 та 22. Після задіювання клапана 24 робоча рідина прямує далі через роз'єднувальний кран 26 та вихід 12 напірної лінії в напрямку очисного забою. Як тільки сенсор тиску 44 визначає, що тиск в трубі 19 зростає надмірно, клапан 24 за допомогою клапанного механізму 42 повертається в неробочий стан, внаслідок чого вихід 12 напірної лінії з'єднується зі зворотною лінією R. Для зворотної промивки фільтрів 30 та 32 клапан 24 приводиться в зображену на фіг. 1 позицію замикання, і, наприклад, регульована передача 36 першого фільтрового модуля 16 вступає в дію, внаслідок чого вхід фільтра 32 з'єднується з трубою Rw. Таким чином робоча рідина проходить по трубі 13 та через фільтр 30, потім в напрямку зворотної промивки через фільтр 32, а звідти по трубі Rw потрапляє у випускну трубу 38. Після цього можуть спрацювати обидві регульовані передачі 34 та 36, внаслідок чого вхід фільтра 32 знову отримує з'єднання з трубою 13, а вхід фільтра 30 зі зворотною лінією Rw, в результаті чого фільтр 30 може промиватися. Для інших фільтрових модулів вищевикладений принцип дії також є чинним, тобто вони можуть одночасно промиватися шляхом відповідного задіювання їх регульованих передач. Слід зауважити, що описана вище модульна та пов'язана з надлишками конструкція, створена поміж іншим завдяки наявності двох паралельних контурів А та В, може бути також спрощена шляхом видалення деяких компонентів. Наприклад, вся система може мати лише один контур А або В. У цьому випадку потрібно лише устаткувати деякі виходи або патрубки заглушками. Можливим є також варіант, коли гідравлічна установка має тільки один фільтровий модуль або ж має фільтрових модулів більше, ніж чотири. Перелік позиційних позначень 10 - вхід напірної лінії 12 - вихід напірної лінії 13 - труба 14 - роз'єднувальний кран 16- перший фільтровий модуль 17 - труба 18 - другий фільтровий модуль 19 - труба 20, 22 - акумулятори тиску 24 - клапан 26 - роз'єднувальний кран 30, 32 - фільтри 7 34, 36 - регульовані передачі 38 - випускна труба 40 - електроживлення 42 - клапанний механізм 44, 46 - сенсорні датчики тиску 92978 8 50 - основна станина 52 - полозки А, В - контури R - зворотна лінія Rw - рециркуляційна труба 9 Комп’ютерна верстка Г. Паяльніков 92978 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
