Пристрій для випробувань гумових елементів на удар

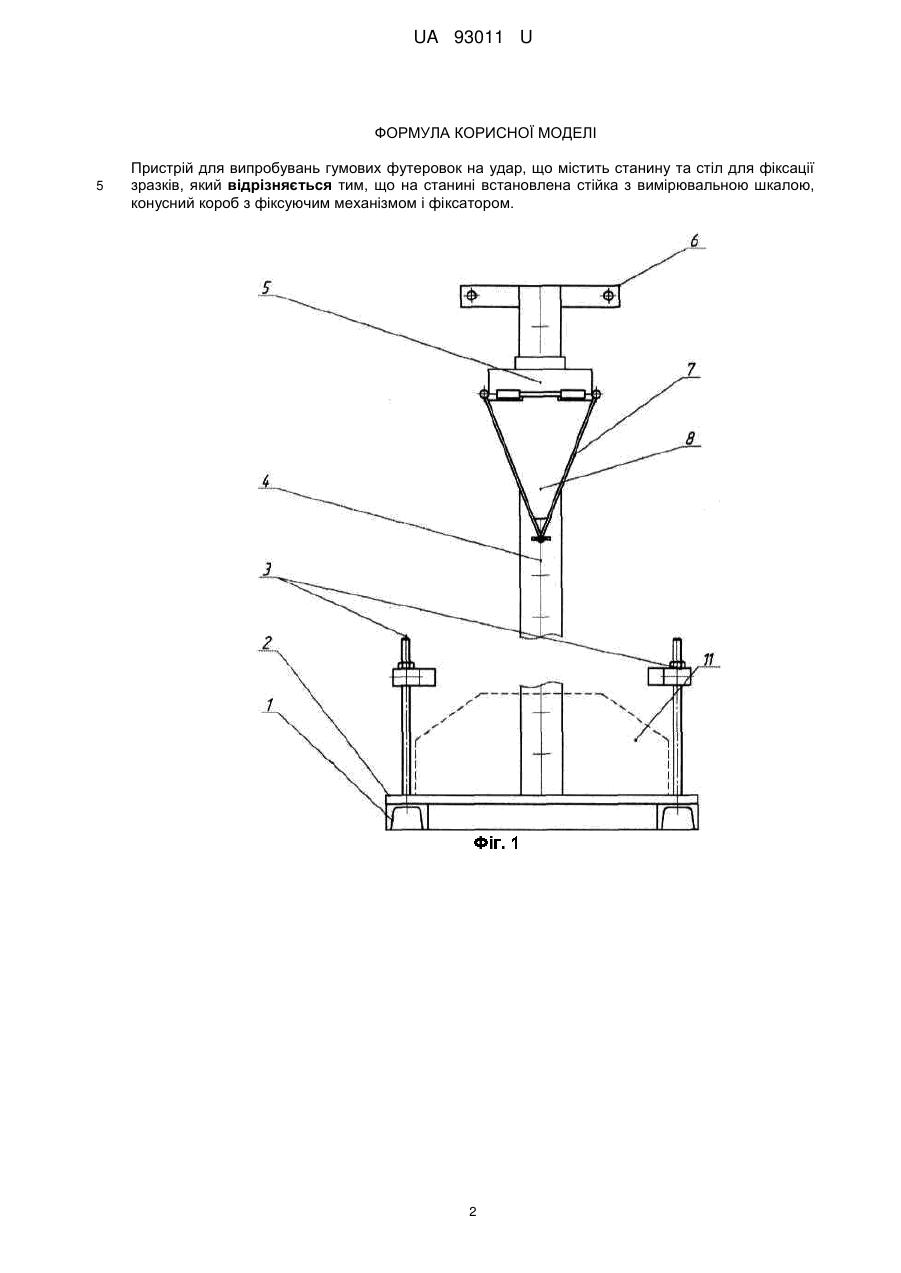

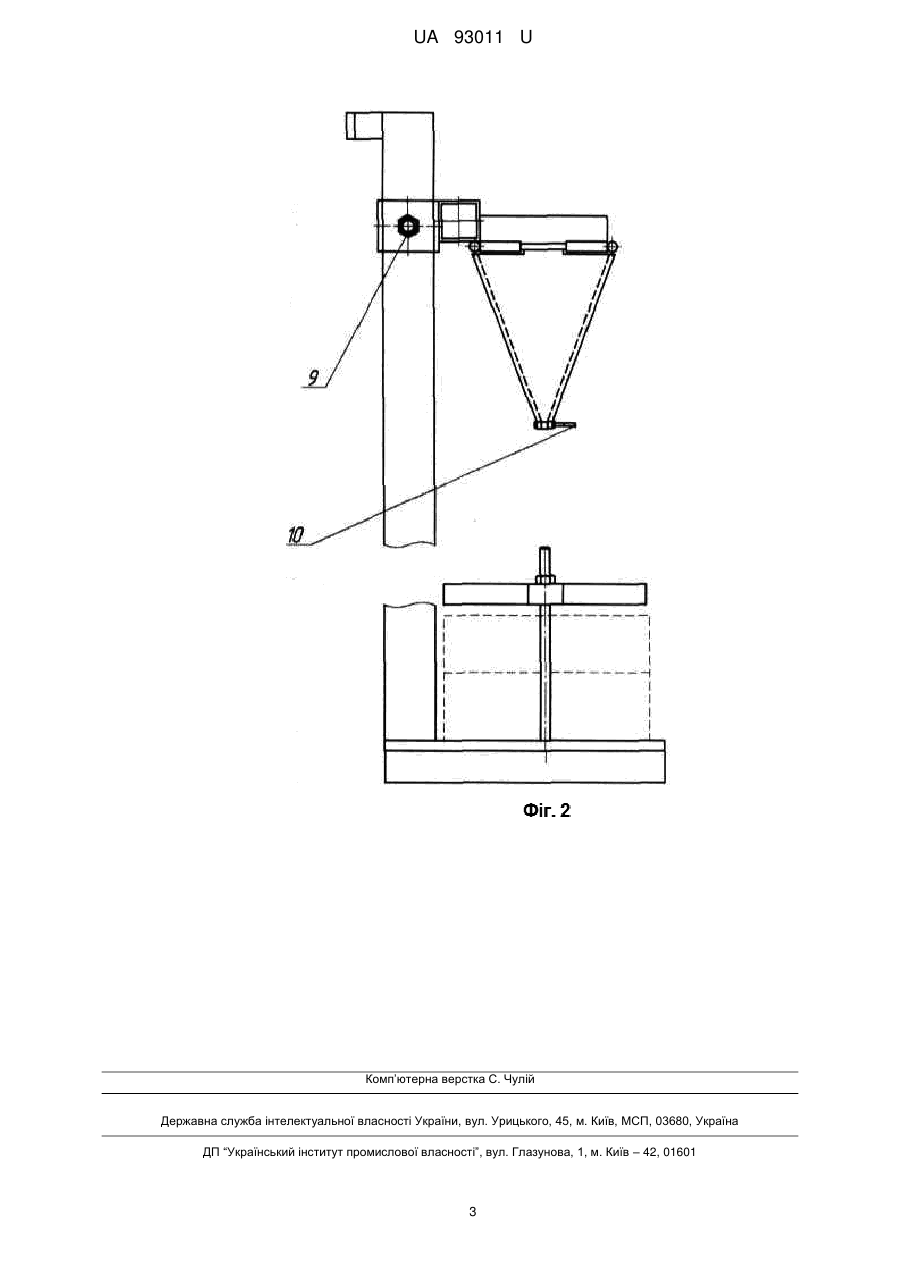

Реферат: Пристрій для випробувань гумових футеровок на удар містить станіну та стіл для фіксації зразків. На станині встановлена стійка з вимірювальною шкалою, конусний короб з фіксуючим механізмом і фіксатором. UA 93011 U (12) UA 93011 U UA 93011 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до випробувальної техніки і може бути використана для оцінки параметрів стану поверхонь, в розрахунках конструктивних параметрів та визначення підвищення температури в локальному об'ємі гумових футеровок. Відомий стенд для ударних випробувань виробу на удар [А. с. № 509809, МПК G01Μ 7/00, 1976], що містить станину з ковадлом, раму з напрямними, каретку, яка ходить по напрямним, замковий вузол, спусковий механізм, бойок. Недоліком відомого пристрою є можливість викривлення траєкторії руху бойка під час падіння, що робить майже неможливими подальші удари в зазначену точку, крім того на стенді бойок має певні фіксовані розміри, що унеможливлює моделювання удару кульками різного розміру, ваги та матеріалу. Найбільш близьким аналогом (прототипом) корисної моделі є копер, що має станину з напрямними, по яким ходить каретка, на якій закріплюється металевий кулька і після спуску фіксуючого механізму кулька падає на зразок з гумової футеровки [Чижик Е.Ф. Исследование и разработка конструкции резиновой футеровки для рудоразмольных мельниц: дис. … к-та тех. наук: 05.05.06/Чижик Е.Ф.; Днепропетровский ордена трудового красного знамени горный институт им. Артема. - Д., 1977. - 141 с.]. Загальними ознаками заявленого пристрою для випробування гумових футеровок на удар та прототипу, є станина з кареткою та стіл для фіксації гумових зразків. Недоліками відомої установки є неможливість реальної дії кульки на футеровку, так як кулька закріплюється на каретці і при ударі треба враховувати вагу каретки, неточність вимірювання величини деформації гуми, неможливість моделювання вільного падіння кульки, так як кульку закріплено на каретці, яка рухається по напрямних, і при випробуваннях не враховується тертя каретки по напрямних. В основу корисної моделі поставлено задачу вдосконалення пристрою для проведення випробувань футеровок на удар, в результаті якого відбувається локальне об'ємне стискання, різке підвищення температури, старіння гуми та її швидке руйнування, що дозволило б розширити можливості відомої установки, забезпечити проведення випробувань, в умовах наближених до експлуатаційних, фіксувати деформації стискання та локальне підвищення температури. Поставлена задача вирішується тим, що в пристрої для визначення деформації удару на станину встановлено конусний короб з фіксуючим механізмом для регулювання висоти падіння кульки та спусковим фіксатором. Завдяки новим ознакам розширюються технологічні можливості відомого пристрою для випробування гумових футеровок на удар, а саме на пристрої можна досліджувати зразки в умовах наближених до експлуатаційних, фіксувати величину локальної деформації та миттєвого підвищення температури в локальному об'ємі внаслідок удару кульки. Суть запропонованої корисної моделі пояснюється кресленнями фіг. 1, 2, де наведено загальний вигляд випробувальної установки. Установка складається: 1 - станина, 2 - стіл, 3 - фіксуючі шпильки, 4 - стійка з вимірювальною шкалою, 5 - конусний короб, 6 - кріпильні вушка, 7 - трикутна пелюстка з проріззю, 8 - направляюча пелюстка, 9 - гвинт для регулювання висоти падіння кульок, 10 спусковий фіксатор, 11 - зразок, що випробовується. Пристрій працює наступним чином. На станині 1 встановлено масивний стіл 2, до якого прикріплено дві шпильки 3 з притискними пластинами. На стіл 2 встановлено елемент гумової футеровки 11, стійка 4 за допомогою кріпильного вушка кріпиться до стіни. По стійці 4 рухається конусний короб 5 з кульками, фіксуючим гвинтом 9 короб 5 закріплюється на стійці 4 на необхідній висоті. Для падіння кульки в одну точку короб 5 має конусну форму і складається з чотирьох пелюсток, двох фіксуючих з профрезерованими канавками та двох напрямних, які вставляються в проточки і пелюстки фіксуються фіксатором 10 у вигляді конуса. Поверхня футерувальної плити намащується крейдою і різким вийманням фіксатора 10 кулька вивільняється з конусного короба і падає в певну точку плити. Для уникнення повторного удару кулька уловлюється уловлюючим механізмом. Використання конусного коробу дає можливість центрувати кульку та наносити удари в одну точку. Під час удару фіксується температурний спалах у локальному об'ємі гуми, за діаметром відбитку на крейді визначається величина деформації. Далі дослід повторюється з кульками іншого діаметра та з іншої висоти, також можливе випробування плит різної висоти. 1 UA 93011 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для випробувань гумових футеровок на удар, що містить станину та стіл для фіксації зразків, який відрізняється тим, що на станині встановлена стійка з вимірювальною шкалою, конусний короб з фіксуючим механізмом і фіксатором. 2 UA 93011 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
