Вирівнювальний антиерозійно-екологічний ґрунтообробний пристрій

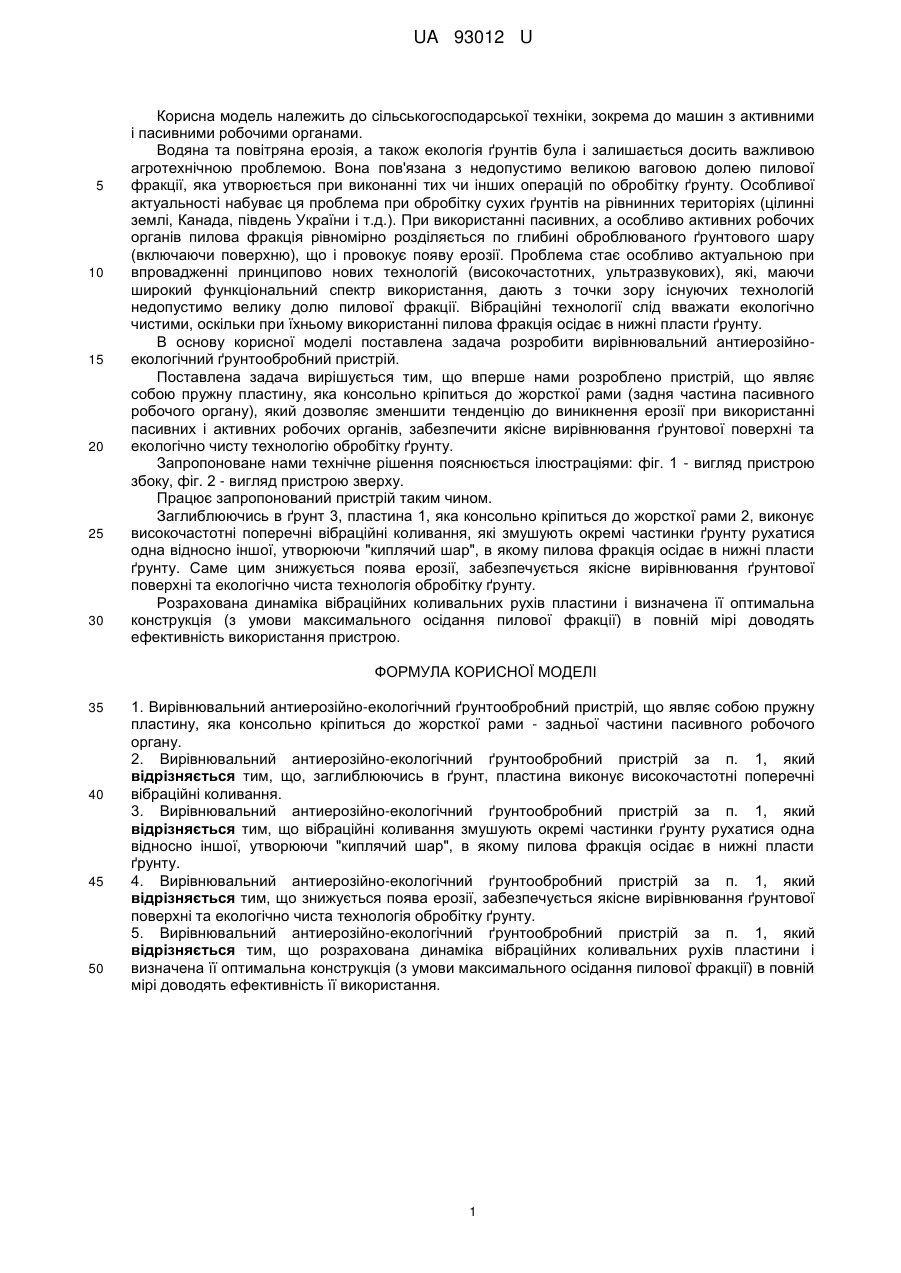

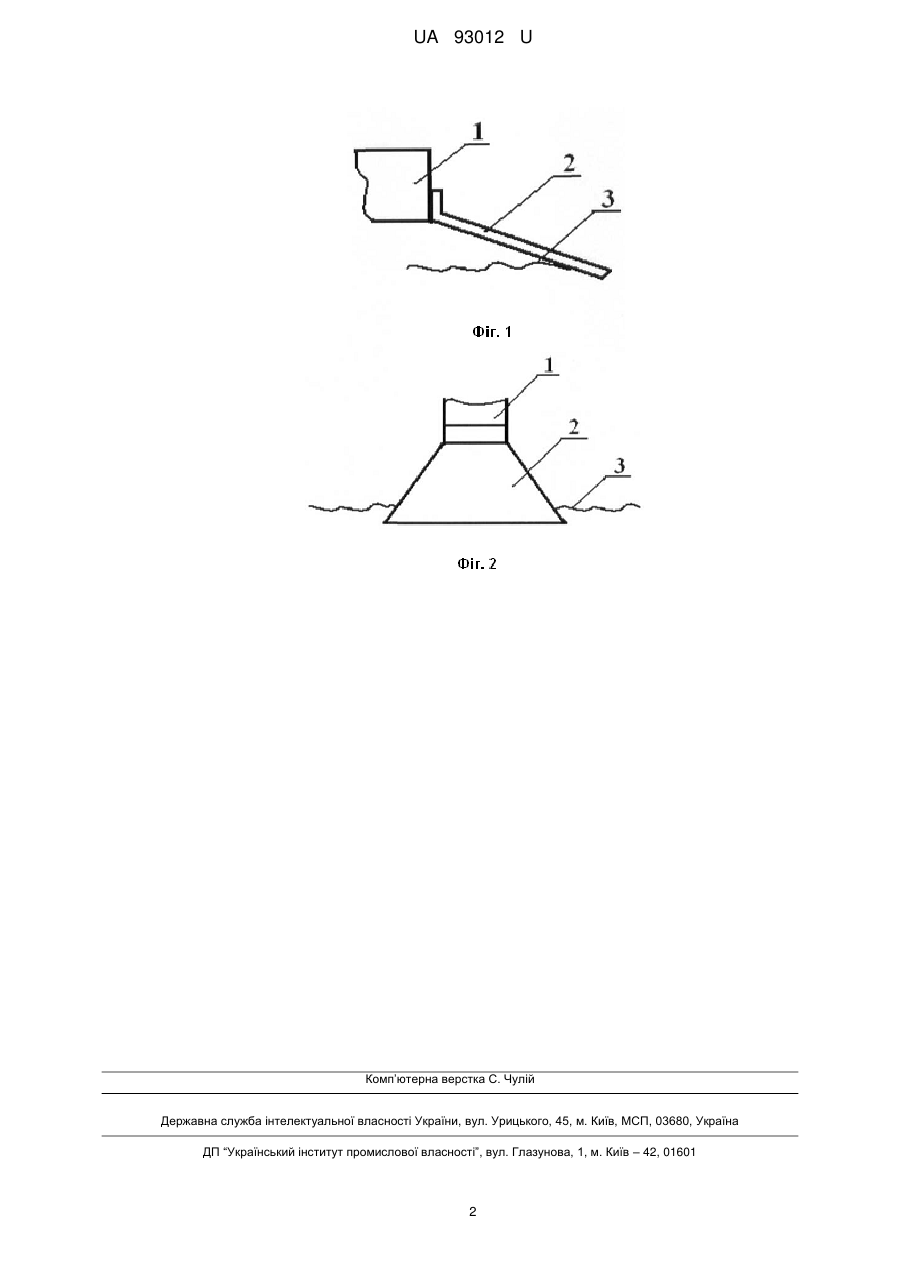

Реферат: Вирівнювальний антиерозійно-екологічний ґрунтообробний пристрій являє собою пружну пластину, яка консольно кріпиться до жорсткої рами - задньої частини пасивного робочого органу. UA 93012 U (54) ВИРІВНЮВАЛЬНИЙ АНТИЕРОЗІЙНО-ЕКОЛОГІЧНИЙ ҐРУНТООБРОБНИЙ ПРИСТРІЙ UA 93012 U UA 93012 U 5 10 15 20 25 30 Корисна модель належить до сільськогосподарської техніки, зокрема до машин з активними і пасивними робочими органами. Водяна та повітряна ерозія, а також екологія ґрунтів була і залишається досить важливою агротехнічною проблемою. Вона пов'язана з недопустимо великою ваговою долею пилової фракції, яка утворюється при виконанні тих чи інших операцій по обробітку ґрунту. Особливої актуальності набуває ця проблема при обробітку сухих ґрунтів на рівнинних територіях (цілинні землі, Канада, південь України і т.д.). При використанні пасивних, а особливо активних робочих органів пилова фракція рівномірно розділяється по глибині оброблюваного ґрунтового шару (включаючи поверхню), що і провокує появу ерозії. Проблема стає особливо актуальною при впровадженні принципово нових технологій (високочастотних, ультразвукових), які, маючи широкий функціональний спектр використання, дають з точки зору існуючих технологій недопустимо велику долю пилової фракції. Вібраційні технології слід вважати екологічно чистими, оскільки при їхньому використанні пилова фракція осідає в нижні пласти ґрунту. В основу корисної моделі поставлена задача розробити вирівнювальний антиерозійноекологічний ґрунтообробний пристрій. Поставлена задача вирішується тим, що вперше нами розроблено пристрій, що являє собою пружну пластину, яка консольно кріпиться до жорсткої рами (задня частина пасивного робочого органу), який дозволяє зменшити тенденцію до виникнення ерозії при використанні пасивних і активних робочих органів, забезпечити якісне вирівнювання ґрунтової поверхні та екологічно чисту технологію обробітку ґрунту. Запропоноване нами технічне рішення пояснюється ілюстраціями: фіг. 1 - вигляд пристрою збоку, фіг. 2 - вигляд пристрою зверху. Працює запропонований пристрій таким чином. Заглиблюючись в ґрунт 3, пластина 1, яка консольно кріпиться до жорсткої рами 2, виконує високочастотні поперечні вібраційні коливання, які змушують окремі частинки ґрунту рухатися одна відносно іншої, утворюючи "киплячий шар", в якому пилова фракція осідає в нижні пласти ґрунту. Саме цим знижується поява ерозії, забезпечується якісне вирівнювання ґрунтової поверхні та екологічно чиста технологія обробітку ґрунту. Розрахована динаміка вібраційних коливальних рухів пластини і визначена її оптимальна конструкція (з умови максимального осідання пилової фракції) в повній мірі доводять ефективність використання пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Вирівнювальний антиерозійно-екологічний ґрунтообробний пристрій, що являє собою пружну пластину, яка консольно кріпиться до жорсткої рами - задньої частини пасивного робочого органу. 2. Вирівнювальний антиерозійно-екологічний ґрунтообробний пристрій за п. 1, який відрізняється тим, що, заглиблюючись в ґрунт, пластина виконує високочастотні поперечні вібраційні коливання. 3. Вирівнювальний антиерозійно-екологічний ґрунтообробний пристрій за п. 1, який відрізняється тим, що вібраційні коливання змушують окремі частинки ґрунту рухатися одна відносно іншої, утворюючи "киплячий шар", в якому пилова фракція осідає в нижні пласти ґрунту. 4. Вирівнювальний антиерозійно-екологічний ґрунтообробний пристрій за п. 1, який відрізняється тим, що знижується поява ерозії, забезпечується якісне вирівнювання ґрунтової поверхні та екологічно чиста технологія обробітку ґрунту. 5. Вирівнювальний антиерозійно-екологічний ґрунтообробний пристрій за п. 1, який відрізняється тим, що розрахована динаміка вібраційних коливальних рухів пластини і визначена її оптимальна конструкція (з умови максимального осідання пилової фракції) в повній мірі доводять ефективність її використання. 1 UA 93012 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
